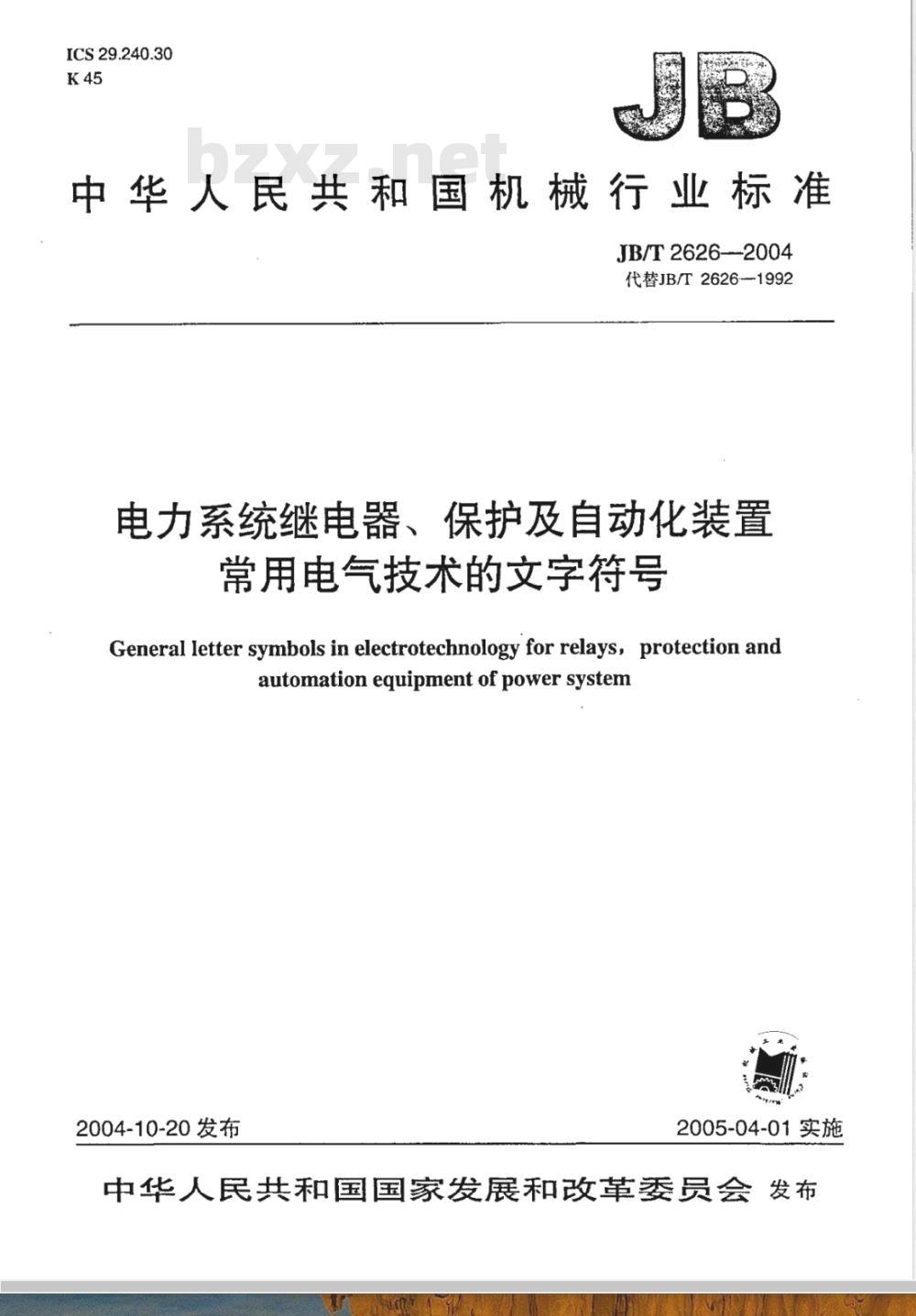

中华人民共和国机械行业标准　JB/T2626--2004
代替JB/T2626-1992
电力系统继电器、保护及自动化装置常用电气技术的文字符号
General letter symbols in electrotechnology for relays, protection andautomationequipmentofpowersystem2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布前言

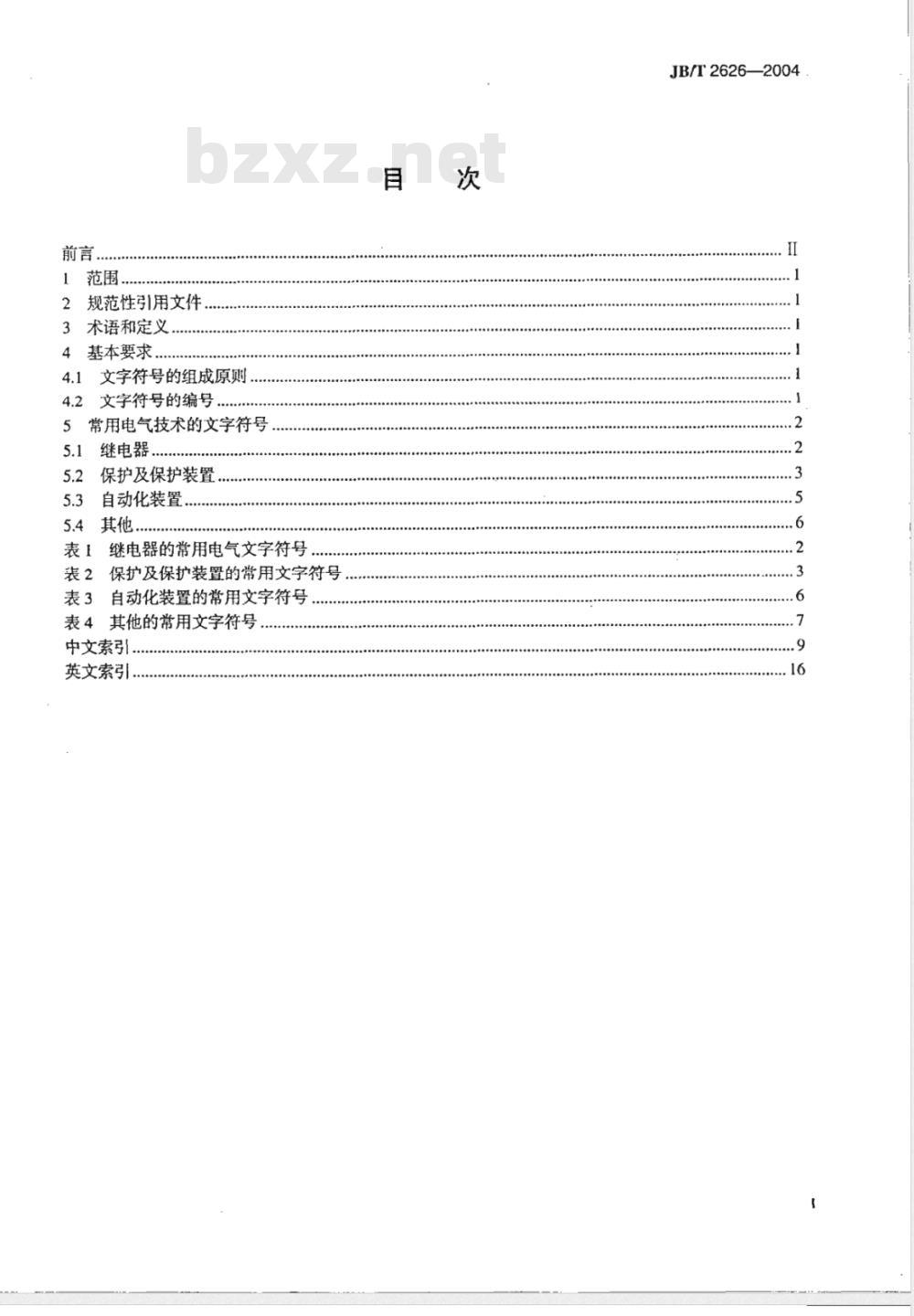

规范性引用文件
3术语和定义
4基本要求.
文字符号的组成原则，
4.2文字符号的编号
5常用电气技术的文字符号
继电器
保护及保护装置
自动化装置
5.4其他…
表1继电器的常用电气文字符号
装2保护及保护装置的常用文字符号表3自动化装置的常用文字符号
表4其他的常用文字符号，
中文索引，
英文索引，
JB/T2626—2004
JB/T2626--2004

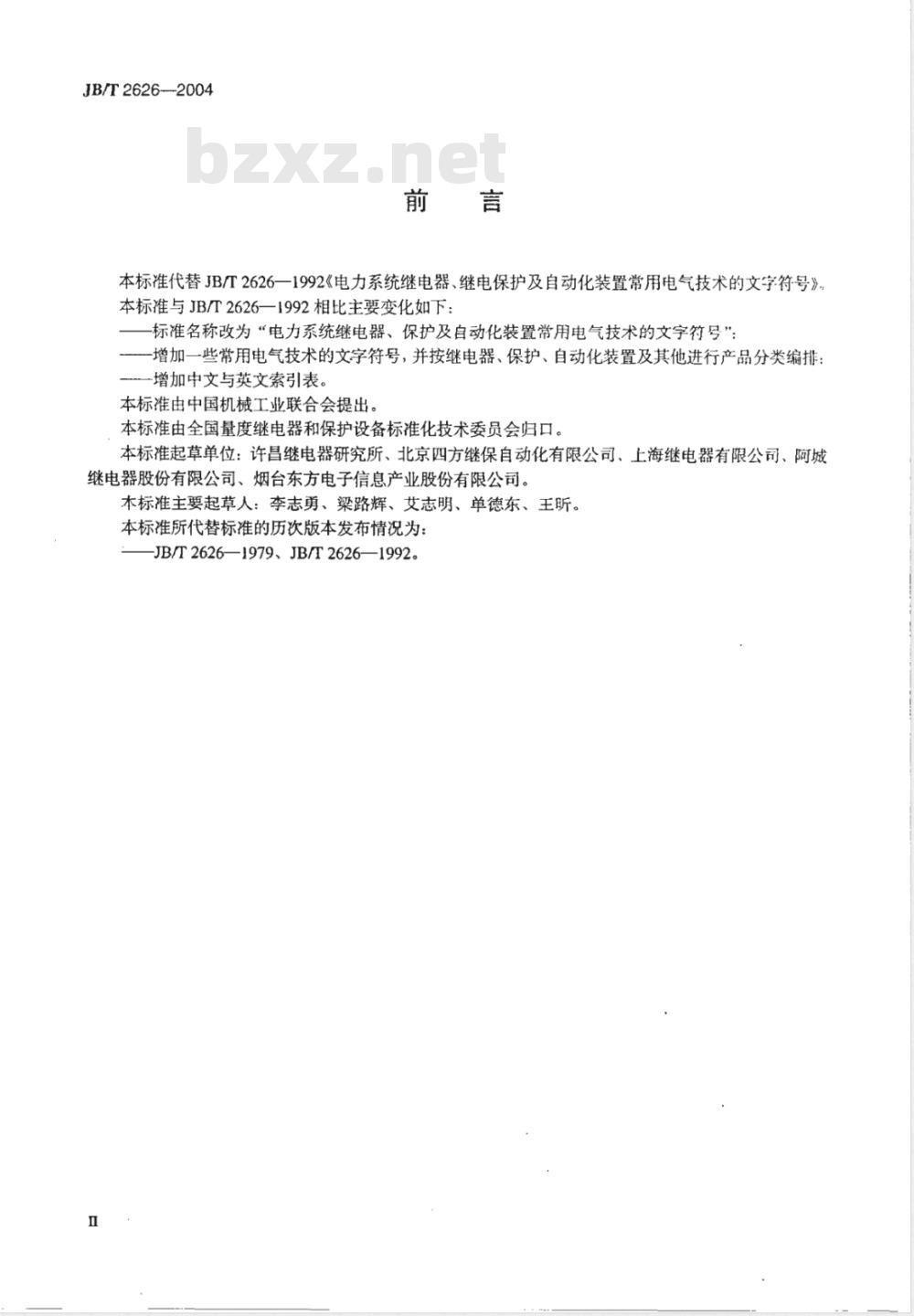

本标准代替JB/T2626一1992《电力系统继电器、继电保护及自动化装置常用电气技术的文字符号》本标准与JB/T2626一1992相比主要变化如下：标准名称改为“电力系统继电器、保护及自动化装置常用电气技术的文字衍号”；一增加一些常用电气技术的文字符号，并按继电器、保护、自动化装置及其他进行产品分类编排：一增加中文与英文索引表。
本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准起草单位：许昌继电器研究所、北京四方继保自动化有限公司、上海继电器有限公司、阿城继电器股份有限公司、烟台东方电子信息产业股份有限公司。本标准主要起草人：李志勇、梁路辉、艾志明、单德东、王昕。本标准所代替标准的历次版本发布情况为：JB/T2626—1979、JB/T2626—1992。JB/T2626--2004
电力系统继电器、保护及自动化装置常用电气技术的文字符号1范围

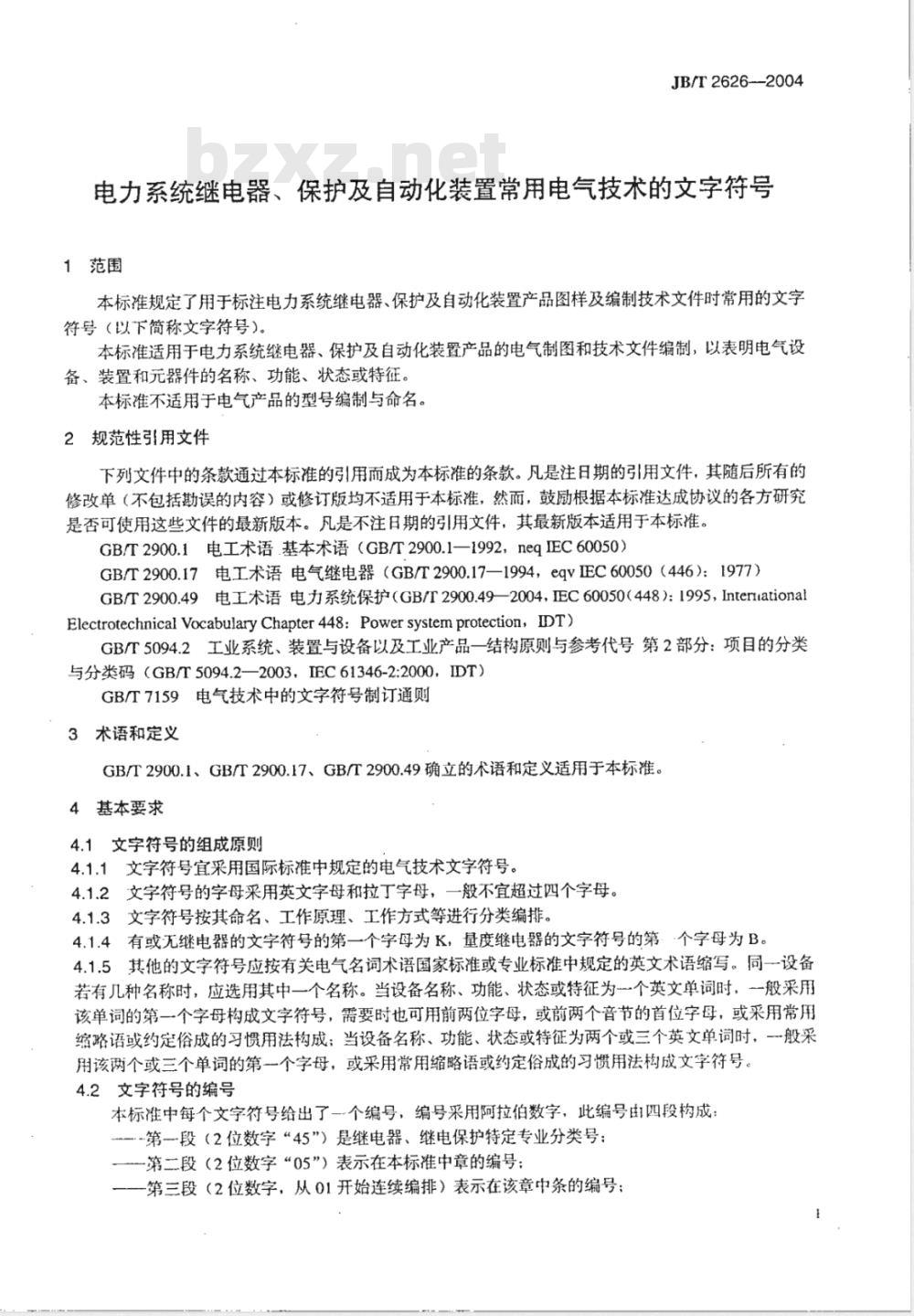

本标准规定了用于标注电力系统继电器、保护及自动化装置产品图样及编制技术文件时常用的文字符号（以下简称文字符号）。
本标准适用于电力系统继电器、保护及自动化装置产品的电气制图和技术文件编制，以表明电气设备、装置和元器件的名称、功能、状态或特征。本标准不适用于电气产品的型号编制与命名。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2900.1电工术语.基本术语（GB/T2900.1—1992，neqIEC60050）GB/T2900.17电工术语电气继电器（GB/T2900.17—1994，eqVEC60050（446）：1977）GB/T2900.49电工术语电力系统保护（GB/T2900.49—2004，EC60050（448）：1995，InteriationalElectrotechnical Vocabulary Chapter 448: Power system protection, IDT)GB/T5094.2工业系统、装置与设备以及工业产品一结构原则与参考代号第2部分：项目的分类与分类码（GB/T5094.2—2003，IEC61346-2:2000，IDT）GB/T7159电气技术中的文字符号制订通则3术语和定义
GB/T2900.1、GB/T2900.17、GB/T2900.49确立的术语和定义适用于本标准。4基本要求
4.1文字符号的组成原则
4.1.1文字符号宜采用国际标准中规定的电气技术文字符号。4.1.2文字符号的字母采用英文字母和拉丁字母，一般不宜超过四个字母。4.1.3文字符号按其命名、工作原理、工作方式等进行分类编排。4.1.4有或无继电器的文字符号的第一个字母为K，量度继电器的文字符号的第，·个字母为B。4.1.5其他的文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一个字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩路语或约定俗成的习惯用法构成；当设备名称、功能、状态或特征为两个或三个英文单词时，一~般采用该两个或三个单词的第一个字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。4.2文字符号的编号
本标准中每个文字符号给出了一个编号，编号采用阿拉伯数字，此编号由四段构成：—.-第段（2位数字“45”）是继电器、继电保护特定专业分类号：-第二段（2位数字“05”）表示在本标准中章的编号；一第三段（2位数字，从01开始连续编排）表示在该章中条的编号；JB/T2626--2004
第四段（2位数字，从01开始连续编排）表示该条内的第几个符号。5常用电气技术的文字符号
继电器

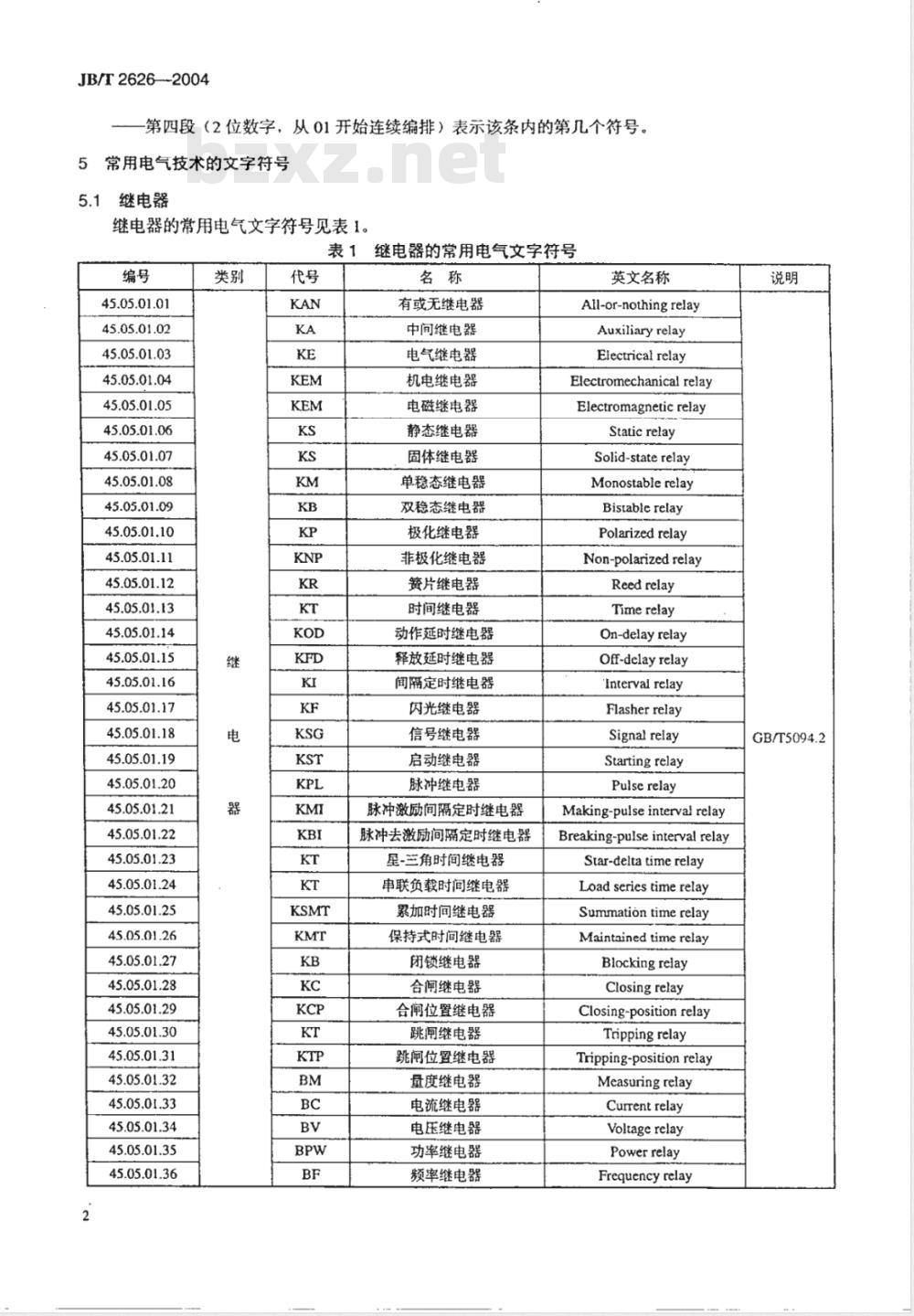

继电器的常用电气文字符号见表1。表1
45.05.01.01
45.05.01.02
45.05.01.03
45.05.01.04
45.05.01.05
45.05.01.06
45.05.01.07
45.05.01.08
45.05.01.09
45.05.01.10
45.05.01.11
45.05.01.12
45.05.01.13
45.05.01.14
45.05.01.15
45.05.01.16
45.05.01.17
45.05.01.18
45.05.01.19
45.05.01.20
45.05.01.21
45.05.01.22
45.05.01.23
45.05.01.24
45.05.01.25
45.05.01.26
45.05.01.27
45.05.01.28
45.05.01.29
45.05.01.30
45.05.01.31
45.05.01.32
45.05.01.33
45.05.01.34
45.05.01.35
45.05.01.36
继电器的常用电气文字符号
有或无继电器
中间继电器
电气继电器
机电继电器
电磁继电器
静态继电器
固体继电器
单稳态继电器
双稳态继电器
极化继电器
非极化继电器
簧片继电器
时间继电器
动作延时继电器
释放延时继电器
间隔定时继电器
闪光继电器
信号继电器
启动继电器
脉冲继电器
脉冲激励间隔定时继电器
脉冲去激励间隔定时继电器
星-三角时间继电器
串联负载时间继电器
累加时间继电器
保持式时间继电器
闭锁继电器
合闸继电器
合闸位置继电器
跳闸继电器
跳闸位置继电器
量度继电器
电流继电器
电压继电器
功率继电器
频率继电器
英文名称
All-or-nothing relay
Auxiliary relay
Electrical relay
Electromechanical relay
Electromagnetic relay
Static relay
Solid-state relay
Monostable relay
Bistablerelay
Polarized relay
Non-polarized relay
Reed relay
Timerelay
On-delayrelay
Off-delay relay
Interval relay
Flasher relay
Signal relay
Starting relay
Pulse relay
Making-pulse interval relay
Breaking-pulse interval relayStar-delta time relay
Load series time relay
Summation time relay
Maintained time relay
Blocking relay
Closing relay
Closing-position relay
Trippingrelay
Tripping-position relay
Measuring reiay
Current relay
Voltage relay
Power relay
Frequency relay
GB/T5094.2
45.05.01.37
45.05.01.38
45.05.01.39
45.05.01.40
45.05.01.41
45.05.01.42
45.05.01.43
45.05.01.44
45.05.01.45
45.05.01.46
45.05.01.47
45.05.01.48
保护及保护装置
表1 (续）
压力继电器
电抗继电器
阻抗继电器
电热继电器
温度继电器
突变继电器
气体继电器
比率继电器
保护继电器
差动继电器
方向继电器
距离继电器
英文名称
Pressure relay
Reactancerelay
Impedance relay
JB/T2626—2004
Thermal electrical relay
Temperature relay
Sudden-change relay
Gas relay
Percentagerelay
Protection relay
Differential relay
Directional relay
Distance relay
保护及保护装置的常用文字符号见表2。保护及保护装置的常用文字符号表2
45.05.02.01
45.05.02.02
45.05.02.03
45.05.02.04
45.05.02.05
45.05.02.06
45.05.02.07
45.05.02.08
45.05.02.09
45.05.02.10
45.05.02.11
45.05.02.12
45.05.02.13
45.05.02.14
45.05.02.15
45.05.02.16
45.05.02.17
45.05.02.18
45.05.02.19
45.05.02.20
45.05.02.21
45.05.02.22
45.05.02.23
保护装置
保护系统
单元保护
非单元保护
分相保护
不分相保护
主保护
后备保护
电路近后备保护
变电站近后备保护
远后备保护
断路器失灵保护
备用保护
瞬时保护
延时保护
方向保护
方向比较保护
接地方向保护
功率方向保护
纵联保护
导引线保护
电力线载波保护
微波纵联保护
英文名称
Protection equipment
Protection system
Unit protcction
Non-unitprotection
Phase segregated protection
Non-phase segregated protectionMainprotection
Back-up protection
Circuit localbackup protectionSubstation local backup protectionRemote backup protection
Breaker failure protection
Standby protection
Instantaneous protection
Delayed protection
Di rectional protection
DirectionafcomparisonprotectionDirectional earth-fault protectionPowerdirectional protection
Pilot protection
Pilot wire protection
Power-line-carrierprotectionMicrowave link protection
GB/T5094.2
JB/T2626—-2004
45.05.02.24
45.05.02.25
45.05.02.26
45.05.02.27
45.05.02.28
45.05.02.29
45.05.02.30
45.05.02.31
45.05.02.32
45.05.02.33
45.05.02.34
45.05.02.35
45.05.02.36
45.05.02.37
45.05.02.38
45.05.02.39
45.05.02.40
45.05.02.41
45.05.02.42
45.05.02.43
45.05.02.44
45.05.02.45
45.05.02.46
45.05.02.47
45.05.02.48
45.05.02.49
45.05.02.50
45.05.02.51
45.05.02.52
45.05.02.53
45.05.02.54
45.05.02.55
45.05.02.56
45.05.02.57
45.05.02.58
45.05.02.59
45.05.02.60
45.05.02.61
45.05.02.62
45.05.02.63
表2（续）
光纤纵联保护
允许式欠范围保护
远方跳闻欠久范围保护
加速式欠范围保护
闭锁式超范围保护
解除闭锁式超范围保护
允许式超范围保护
距离保护
非单元保护区
全距离保护
切换式距离保护
欠范围保护
误差性欠范围保护
超范围保护
误差性超范围保护
充许式保护
闭锁式保护
差动保护
发电机差动保护
电动机差动保护
变压器差动保护
发电机变压器组差动保护
纵联差动保护
横联差动保护
相位比较保护
全波比相保护
半波比相保护
（构架）漏电保护
高阻抗差动保护
线路差动保护
低阻抗差动保护
（零相）接地差动保护
分相电流差动保护
微机型保护
数字式保护
母线保护
电容器保护
馈线保护
频率保护
发电机保护
英文名称
Optical Fink protection
Permissive underreach protectionIntertripping underreach protcctionAccelerated underreach protectionBlocking overreach protectionUnblocking overreach protectionPermissive overreach protectionDistance protection
Zone of non-unit protection
Full distance protection
Switched distance protectionUnderreaching protection
Erroneous underreaching protectionOverreaching protection
Erroneous overreaching protectionPermissive protection
Blocking protection
Differential protection
Generator differential protectionMotor differential protectionTransformer differential protectionGenerator-transformer unit differential protectionLongitudinal differential protectionTransverse differential protectionPhasecomparison protection
Full-wave phase comparison protectionHalf-wavephasecomparisonprotection(Frame）Leakage protection
High impedance differential protectionLine differential protectionLow impedance differential protectionRestricted earth-fault protectionPhase-segregated differential current protectionMicroprocessor protection
Digital protection
Busbarprotection
Capacitor protection
Feeder protectionwwW.bzxz.Net
Frequency protection
Generator protection
45.05.02.64
45.05.02.65
45.05.02.66
45.05.02.67
45.05.02.68
45.05.02.69
45.05.02.70
45.05.02.71
45.05.02.72
45.05.02.73
45.05.02.74
45.05.02.75
45.05.02.76
45.05.02.77
45.05.02.78
45.05.02.79
45.05.02.80
45.05.02.81
45.05.02.82
45.05.02.83
45.05.02.84
45.05.02.85
45.05.02.86
45.05.02.87
45.05.02.88
45.05.02.89
45.05.02.90
45.05.02.91
45.05.02.92
45.05.02.93
45.05.02.94
45.05.02.95
45.05.02.96
45.05.02.97
45.05.02.98
自动化装置
表2（续）
电动机保护
电抗器保护
变压器保护
发电机变压器组保护
线路保护
短引线保护
过电流保护
相间故障保护
接地故障保护
中性点电流保护
非电量保护
非全相运行保护
过激磁保护
过负荷保护
过功率保护
过电压保护
中性点过电压保护
过热保护
欠电压保护
失步保护
失步解列
减负荷保护
失磁保护
失电压保护
低周减载
低压碱载
行波保护
叠加分量保护
逆功率保护
合于故障保护
零序电流保护
零序电压保护
电压并列装置
电压切换装置
电压抽取装置
自动化装置的常用文字符号见表3。英文名称
Motor protection
Reactorprotection
JB/T2626—2004
Transformer protection
Generator-transformer unitprotectionTransmission line protectionStub protection
Overcurrent protection
Phase-fault protection
Earth-fault protection
Neutral current protection
Non-electricquantityprotectionThree-pole disagreement protectionOver excitation protection
Overload protection
Overpowerprotection
Overvoltage protection
Neutral over-voltage protectionThermal protection
Undervoltage protection
Out-of-steps protection
Out-of-steps splitting
Load-shedding protection
Loss of field proection
Loss-of-voltage protection
Under frequency ioad sheddingUnder voltage load shedding
Traveling wave protection
SuperimposedcomponentprotectionReverse power protection
Switch-onto-faultprotection
Zero-sequencecurrentprotectionZero-sequence voltage protectionVoltage join equipment
Voltage switching equipment
Voltage tapping equipment
JB/T2626--2004
45.05.03.01
45.05.03.02
45.05.03.03
45.05.03.04
45.05.03.05
45.05.03.06
45.05.03.07
45.05.03.08
45.05.03.09
45.05.03.10
45.05.03.11
45.05.03.12
45.05.03.13
45.05.03.14
45.05.03.15
45.05.03.16
45.05.03.17
45.05.03.18
45.05.03.19
45.05.03.20
45.05.03.21
45.05.03.22
45.05.03.23
45.05.03.24
45.05.03.25
45.05.03.26
45.05.03.27
45.05.03.28
45.05.03.29
45.05.03.30
45.05.03.31
45.05.03.32
45.05.03.33
45.05.03.34
45.05.03.35
45.05.03.36
45.05.03.37
45.05.03.38
4其他
其他常用文字符号见表4。
自动化装置的常用文字符号
自动控制装置
自动切换装置
自动控制系统
自动检测装置
自动励磁调节器
自动频率控制
自动发电控制
自动重合闻
自动准同期
备用电源自动投入
自动电压控制
单相重合闸
三相重合闻
同期检查三相重合闻
自动恢复
自动负荷恢复
变电站自动化系统
变电站通信控制单元
数据采集与监控系统
远动终端设备
智能电子装置
配电自动化
配电自动化终端
配电终端单元
馈线终端单元
变压器终端单元
现场自动化单元
数据电路终接设备
插接开关系统
故障测距装置
故障录波器
故障记录仪
故障启动单元
无功补偿装置
远动（遥控）
英文名称
Automatic control equipment
Automatic switching equipmentAutomatic contro! system
Automatic detect equipment
Automatic excitation regulatorAutomatic frequency control
Automatic gencration controlAutomatic reclosing
Automatic synchronizer
Automatic transfer to stand-by supplyAutomatic voltage control
Single-pole reclosing
Three-pole reclosing
Three-pole reclosing with sychrochcckAutomatic restoration
Automatic load restoration
Substation automation systemSubstation communication control unitSupervisory control and data acquisitionRemote terminal unit
Intelligent electronic deviceDistribution automation
Distribution automation unitDistribution terminal unit
Feeder terminal unit
Transformer teminal unit
Field automation unit
Data circuit-terminating equipmentPlug and switch system
Fault location equipment
Fault oscillograph
Faalt recorder
Fault initiator device
Reactive power compensation equipmentTelecontrol
Teleadjusting
Telemetering
Telesignalization
45.05.04.01
45.05.04.02
45.05.04.03
45.05.04.04
45.05.04.05
45.05.04.06
45.05.04.07
45.05.04.08
45.05.04.09
45.05.04.10
45.05.04.11
45.05.04.12
45.05.04.13
45.05.04.14
45.05.04.15
45.05.04.16
45.05.04.17
45.05.04.18
45.05.04.19
45.05.04.20
45.05.04.21
45.05.04.22
45.05.04.23
45.05.04.24
45.05.04.25
45.05.04.26
45.05.04.27
45.05.04.28
45.05.04.29
45.05.04.30
45.05.04.31
45.05.04.32
45.05.04.33
45.05.04.34
45.05.04.35
45.05.04.36
45.05.04.37
45.05.04.38
45.05.04.39
45.05.04.40
45.05.04.41
45.05.04.42
HMI(MMI)
其他的常用文字符号
通信接口
保护通信接口
人机接口
远方控制接口
远方通信接口
远方通信环境
远方监控接口
抽象通信服务接口
访问路径
信息对象地址
特定通信服务映射
规约数据单元
基本数据级别
基本数据对象
公共数据类
数据采集系统
数据库
数据对象
数据对象引用
数据管理系统
数据交换机
数据类型定义
数据终端设备
数据模板标识
循环亢余校验
现场总线报文规范
制造报文规范
变电站配置语言
可扩展性标记语言
附加技术代码
采集时间
现场验收测试
逻辑连接
逻辑装置
逻辑节点
逻辑节点级别
逻辑节点引用
物理连接
物理装置
物理链路
受试设备
测试设备
英文名称
JB/T2626-2004
Communication interface
Communication interface for protectionHuman (Man) machine interfaceTelecontrol interface
Tele-communication interfaceTele-communication environmentTele-monitoring interface
Abstract communication service interfaceAccesspath
Informationobjectaddress
Specific communication service mappingProtocol data unit
Basic data class
Basic data object
Common data class
Data acquisition system
Data base
Data object
Data object reference
Data management system
Data switching exchange
Data type definition
Data terminal equipment
Data template identificationCyclic redundancy check
Field bus message specificationManufacturing message specificationSubstation configuration languageExtensiblemarkuplanguage
Supplementary technological referenceAcquiringtime
Site acceptance test
Logical connection
Logical device
Logical node
Logical node class
Logical node recommend
Physical connection
Physical device
Physical link
Equipment under test
Test equipment
JB/T2626--2004
45.05.04.43
45.05.04.44
45.05.04.45
45.05.04.46
45.05.04.47
45.05.04.48
45.05.04.49
45.05.04.50
45.05.04.51
45.05.04.52
45.05.04.53
45.05.04.54
45.05.04.55
45.05.04.56
45.05.04.57
45.05.04.58
45.05.04.59
45.05.04.60
45.05.04.61
45.05.04.62
45.05.04.63
45.05.04.64
45.05.04.65
45.05.04.66
45.05.04.67
45.05.04.68
45.05.04.69
45.05.04.70
45.05.04.71
45.05.04.72
45.05.04.73
45.05.04.74
45.05.04.75
45.05.04.76
45.05.04.77
45.05.04.78
45.05.04.79
45.05.04.80
45.05.04.81
45.05.04.82
45.05.04.83
45.05.04.84
45.05.04.85
CT(TA)
VT (TV)
表4（续）
过程环境
事件控制
事件记录
报告控制
接触、触点
控制台
控制屏
仪表屏
测控柜
程控器屏
保护屏
继电器屏
微波站
模拟盘
远动柜
端子箱
控制开关
连接片
端子板
电容器
电感器
电抗器
电阻器
低通滤波器
高通滤波器
光电耦合器
电压频率变换器
可编程逻辑控制器
电流互感器
电压互感器
电子式电流互感器
电子式电压互感器
气体绝缘线路
气体绝缘开关
无噪声接地
保护接地
保护接地与中性线共用
不接地保护
接地参考乎面
人工电源网络
多功能单元
分散功能
英文名称
Process environment
Eventcontro
Event record
Repontcontroi
Bus bar
Contact
Console
Controlpancl
Instrument panel
Measuring control cabinet
Programmed control panel
Protection panel
Relay panel
Microwave station
Mimic board
Telecontrol cabinet
Terminal box (case)
Control switch
Terminal board
Capacitor
Inductor
Reactor
Resistor
Low passfilter
Highpass filter
Photoelectric coupler
Voltage-frequency converter
Programmable logic controllerCurrenttransformer
Voltage transformer
Electronic current transformerElectronic voltage transformerGas isolated line
Gas isolated switchgear
Noiseless earthing
Protection earthing
Protection earthing neutral
Protection unearthing
Groundreference plane
Artificial mains-network
Multi-function unit
Distributed function
GB/17159
GB/T5094.2
GB/T7159
GB/T7159
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
