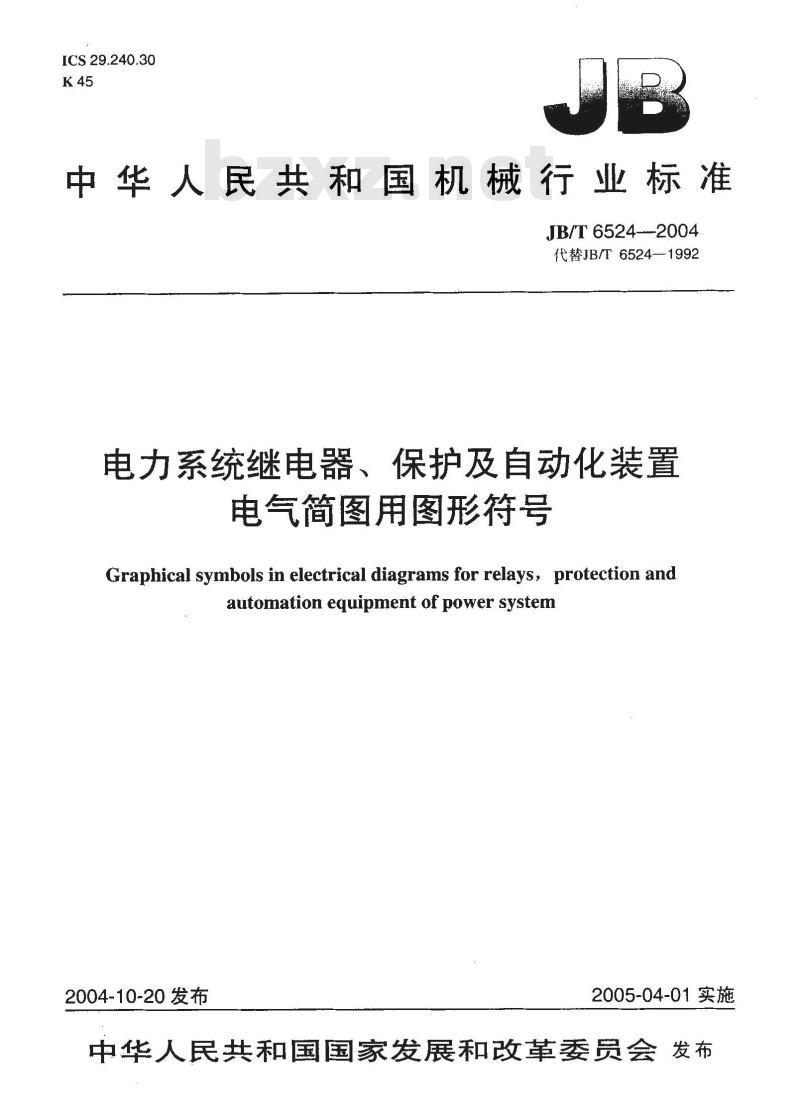

【机械行业标准(JB)】 电力系统继电器、保护及自动化装置 电气简图用图形符号

ICS 29.240.30
中华人民共和国机械行业标准
JB/T 6524--2004
代替JB/T6524-1992
电力系统继电器、保护及自动化装置电气简图用图形符号
Graphical symbols in electrical diagrams for relays, protection andautomation equipment of power system2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布前言

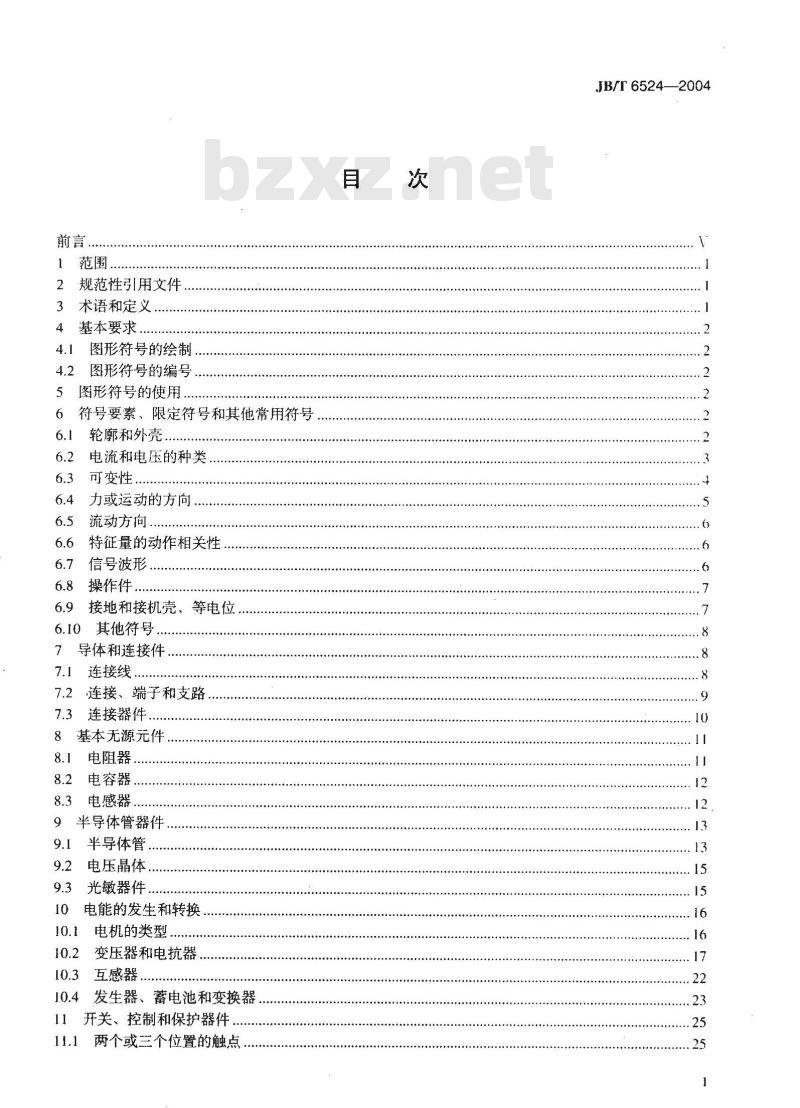

2规范性引用文件
3术语和定义
4基本要求.．
4.1图形符号的绘制
图形符号的编号
5图形符号的使用
符号要素、限定符号和其他常用符号6.1
轮廓和外壳。
........
电流和电压的种类
可变性
力或运动的方向，
流动方向.
特征量的动作相关性
信号波形
操作件
接地和接机壳、等电位：
其他符号
7导体和连接件，
连接线，
连接、端子和支路
连接器件
8基本无源元件，
电阻器
电容器
电感器.
9半导体管器件.
半导体管
电压晶体，
光敏器件
电能的发生和转换，
电机的类型
变压器和电抗器.
互感器
10.4发生器、蓄电池和变换器

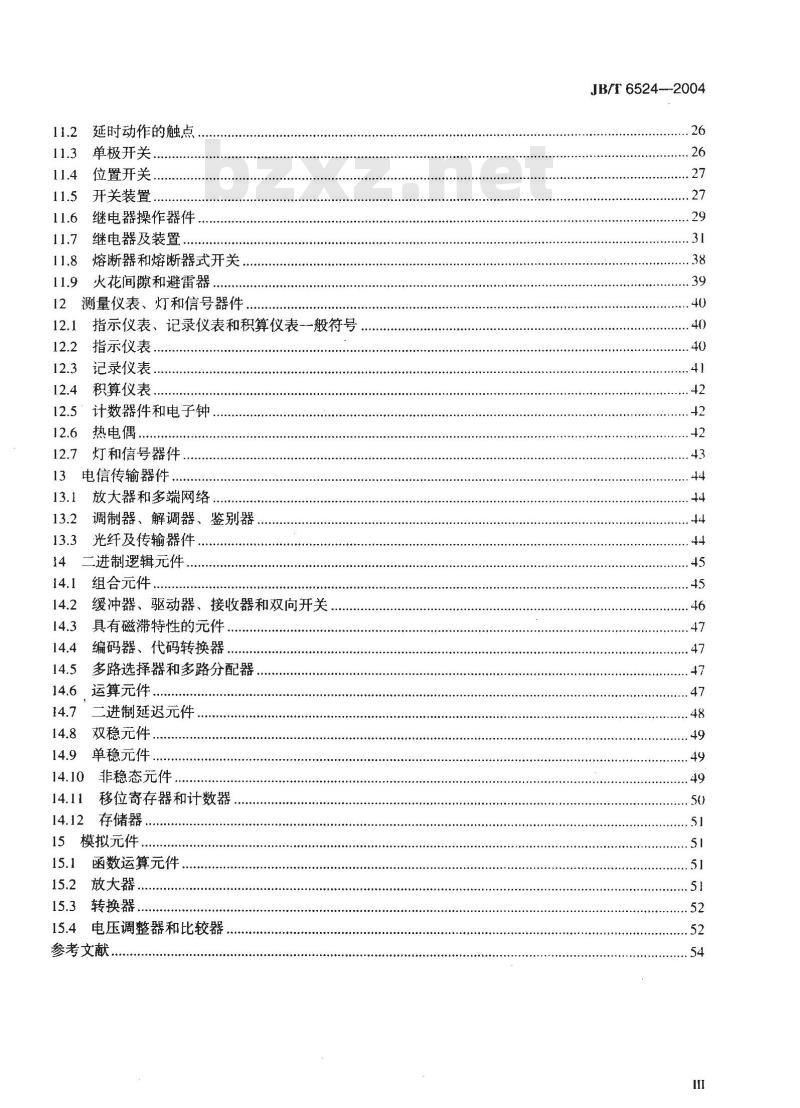

11开关、控制和保护器件..
11.1两个或三个位置的触点
+++++++
..+..+
.......
.............
+........
1ttr1t
国++t
JB/T 6524—2004
trtttE1
学中中专心心
延时动作的触点
单极开关，
位置开关
开关装置
继电器操作器件
继电器及装置.
熔断器和熔断器式开关
火花间隙和避雷器..
测量仪表、灯和信号器件
指示仪表、记录仪表和积算仪表一般符号12.2
指示仪表.
记录仪表.…
积算仪表
计数器件和电子钟，
热电偶
灯和信号器件
电信传输器件.
放大器和多端网络….
调制器、解调器、鉴别器、
光纤及传输器件，
二进制逻辑元件.
组合元件.
缓冲器、驱动器、接收器和双向开关具有磁滞特性的元件，
编码器、代码转换器.…
多路选择器和多路分配器
14.6运算元件..
二进制延迟元件
双稳元件.
单稳元件..
非稳态元件，
移位寄存器和计数器
存储器
模拟元件…
函数运算元件，
放大器
15.3转换器
15.4电压调整器和比较器
参考文献
+........
JB/T 6524--2004
++++++
JB/I6524—2004

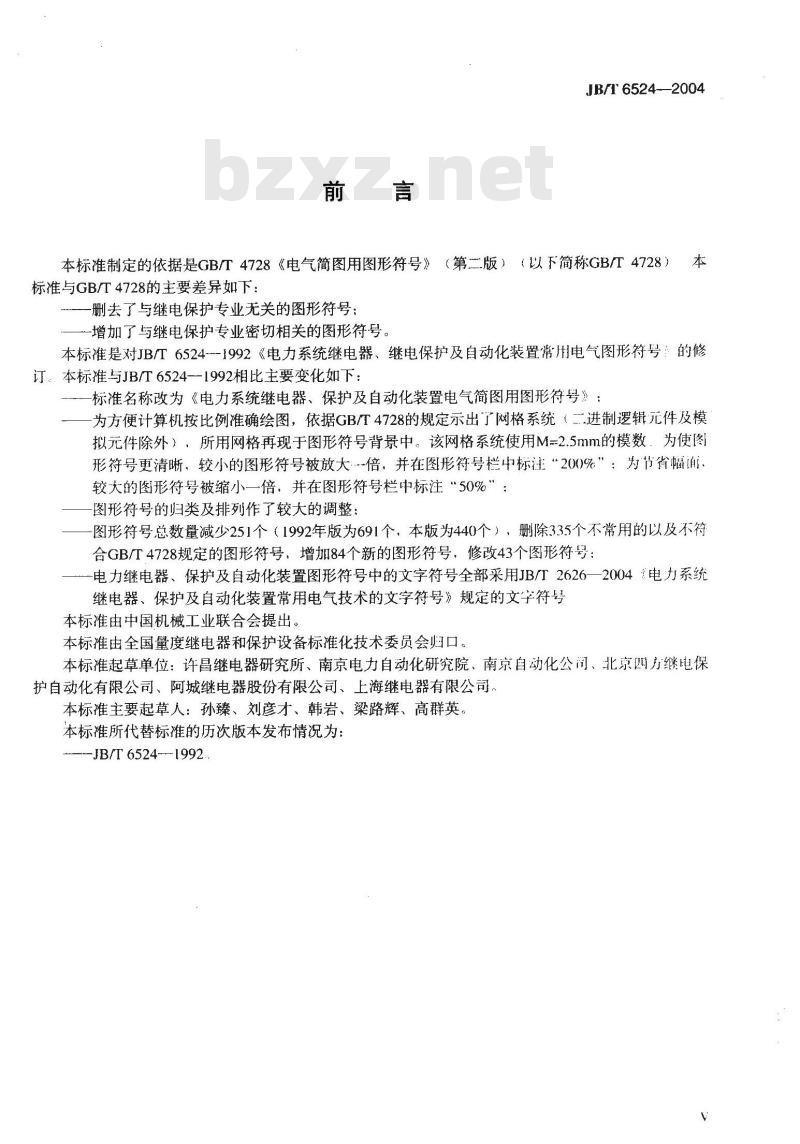

本标准制定的依据是GB/T4728《电气简图用图形符号》（第二版）（以下简称GB/T4728）本
标准与GB/T4728的主要差异如下：一删去了与继电保护专业无关的图形符号：一增加了与继电保护专业密切相关的图形符号。本标准是对JB/T6524--1992《电力系统继电器、继电保护及自动化装置常用电气图形符号：的修订：本标准与JB/T6524--1992相比主要变化如下：标准名称改为《电力系统继电器、保护及自动化装置电气简图用图形符号》：为方便计算机按比例准确绘图，依据GB/T4728的规定示出了网格系统（二进制逻辑元件及模拟元件除外），所用网格再现于图形符号背景中。该网格系统使用M=2.5mm的模数．为使图]形符号更清晰，较小的图形符号被放大-倍，并在图形符号栏中标注“200%”：为节省幅而.较大的图形符号被缩小一倍，并在图形符号栏中标注“50%”：图形符号的归类及排列作了较大的调整；图形符号总数量减少251个（1992年版为691个，本版为440个），删除335个不常用的以及不符合GB/T4728规定的图形符号，增加84个新的图形符号，修改43个图形符号：电力继电器、保护及自动化装置图形符号中的文字符号全部采用JB/T2626一2004“电力系统继电器、保护及自动化装置常用电气技术的文字符号》规定的文字符号本标准由中国机械工业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会归口。本标准起草单位：许昌继电器研究所、南京电力自动化研究院、南京自动化公司、北京四方继电保护自动化有限公司、阿城继电器股份有限公司、上海继电器有限公司，本标准主要起草人：孙臻、刘彦才、韩岩、梁路辉、高群英。本标准所代替标准的历次版本发布情况为：-JB/T6524-1992
JB/T 6524--2004

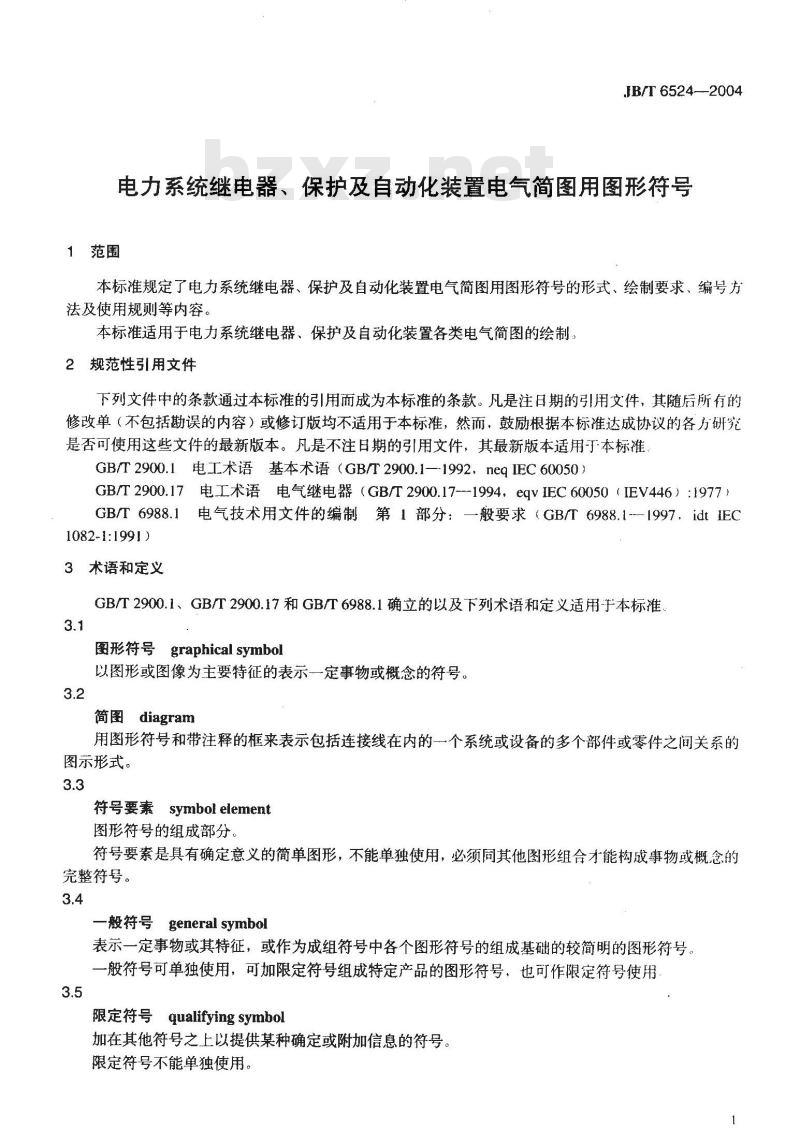

电力系统继电器、保护及自动化装置电气简图用图形符号1范围
本标准规定了电力系统继电器、保护及自动化装置电气简图用图形符号的形式、绘制要求、编号方法及使用规则等内容。
本标准适用于电力系统继电器、保护及自动化装置各类电气简图的绘制2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准GB/T2900.1电工术语基本术语（GB/T2900.1—1992，neqIEC60050）GB/T2900.17电工术语电气继电器（GB/T2900.17--1994，eqvIEC60050（IEV446）：1977）GB/T6988.1电气技术用文件的编制第1部分：一般要求（GB/T6988.1—1997，idtIEC1082-1:1991)
3术语和定义
GB/T2900.1、GB/T2900.17和GB/T6988.1确立的以及下列术语和定义适用-于本标准3.1
图形符号graphicalsymbol
以图形或图像为主要特征的表示一定事物或概念的符号。3.2
简图 diagram
用图形符号和带注释的框来表示包括连接线在内的一个系统或设备的多个部件或零件之间关系的图示形式。
符号要素symbolelement
图形符号的组成部分。
符号要素是具有确定意义的简单图形，不能单独使用，必须同其他图形组合才能构成事物或概念的完整符号。
一般符号 general symbol
表示一定事物或其特征，或作为成组符号中各个图形符号的组成基础的较简明的图形符号。一般符号可单独使用，可加限定符号组成特定产品的图形符号，也可作限定符号使用3.5
限定符号 qualifying symbol
加在其他符号之上以提供某种确定或附加信息的符号。限定符号不能单独使用。
JB/T 6524---2004
通用符号commonsymbol
各专业普遍使用的图形符号，
4基本要求
4.1图形符号的绘制
4.1.1图形符号应在模数M的网格系统中设计：本标准使用的模数为M=2.5mm4.1.2图形符号的连线应与网格线重合并终止于网格线的交点上。4.1.3两条连线之间的最小间距应为2M，以符合最小字符高度为2.5mm的要求4.1.4图形符号的方位不是强制性的，在不改变其含义的条件下，可根据需要旋转或成镜像放置、们！文字和指示方向不得倒置
4.1.5导线符号可以用不同宽度的线条表示，通常主回路（·次回路）连接线用粗实线表示，控制回路（二次回路）连接线用细实线表示：4.1.6本标准规定的图形符号，均按无电压或无外力作用的正常状态示出4.2图形符号的编号
本标准中每个图形符号都给出一个编号，用阿拉伯数字表示。图形符号的编号出叫段构成a）第一段（两位数学）表示专业分类代号：b）第二段（两位数字）表示标准的章号；c）第三段（两位数字）表示该章的条号：d）第四段（两位数字）表示该条的第几个符号四段之间用圆点“。”间隔，圆点加在个位数字的右下角本标准中第一段的编号为45，是继电器、继电保护专业分类代号：第段的编号从06开始连续编号：第三段的编号从01开始连续编号：第四段的编号从01开始连续编号。示例：
45.07. 02. 04
第4个符号
第2条
第7章
继电器、继电保护专业分类代号5图形符号的使用
5.1本标准尽可能完整地给出符号要素、限定符号和一般符号，并给出常用的组合符号。本标准中未规定的某些特定装置或概念的符号，可以运用已规定的符号进行组合派生。5.2为适应不同图样或用途的要求，可对图形符号按相同比例或不同比例作适当调整5.3有些图形符号具有几种图形形式，在同一套电气简图内只能选用~-种图形形式的图形符号：凰其大小及线型应基本一致
6符号要素、限定符号和其他常用符号6.1轮廓和外壳
45.06.01.01
45.06.01.02
45.06.01.03
45.06.01.04
45.06.01.05
45.06.01.06
6.2电流和电压的种类
45.06.02.01
45.06.02.02
45.06.02.03
45.06.02.04
图形符号
图形符号
~~50 Hz免费标准下载网bzxz
100 kHz600 kHz
物件，例如：
-设备
-器件
功能单元
JB/T6524—2004
符号轮席内填人或加上适当的符号或代号以表示物件的类别
如果设计需要可以采用其他形状的轮廓若肯定不会引起混乱，外壳可省略，如果外壳与其他物件有连接，则必须示出外壳符号必要时，外壳可分开画出
边界线
此符号用于表示物理上、机械上或功能上相互关联的对象组的边界
长短线可任意组合
例如为了碱弱电场或磁场的穿透程度，屏蔽符号可以画成任何方便的形状
电压值标注在符号右边，系统类型标注在符号左边
示例：2/M==220/110V
频率的数值或范围标注在符号的右边示例：交流50Hz
示例：交流，频率范围100kHz到600kHz注
GB/T 4728.2
GB/T 4728.2
JB/T 6524--2004
45.06.02.05
45.06.02.06
45.06.02.07
45.06.02.08
45.06.02.09
45.06.02.10
45.06.02.11
45.06.02.12
45.06.02.13
45.06.02.14
6.3可变性
图形符号
3/N-400/230 V50Hz
3/N ~ 50 Hz/TN-S
电压值标注在符号右边，相位数和中性线标注在符号左边
示例：交流，三相带中性线，400V（相线和中性线间的电压为230V）：50Hz如需按IEC60364-3规定标志系统，则要在符号上加上相应规定的标志
示例：交流，三相，50Hz，具有个直接接地点，且中性线与保护导体全部分开的系统具有交流分量的整流电流
(当需要与整流并滤波的电流区别时使用）正极
中性（中性线）
中间线
直流系统正电源线
直流系统负电源线
交流系统电源第一相
交流系统电源第二相
交流系统电源第三相
交流系统设备端第一相
交流系统设备端第二相
交流系统设备端第三相
GB/T 4728.2
GB/T 4026
当可变量是由外部器件控制时，例如用调节器控制电阻，其可变性是非内在的，当可变量决定于器件自身的性质时，例如电阻随电压变化或温度变化而变化，其可变性是内在的。可变性的符号应横跨主体符号，并与其中心线约成45°编号
45.06.03.01
45.06.03.02
45.06.03.03
45.06.03.04
图形符号
可调节性一般符号
可调节性，非线性
可变性，内在的
一般符号
有关控制量的信息，例如电压或温度的信息可表示在贴近符号的地方
可变性，内在的，非线性
应用规则同符号45.06.03.03
GB/T 4728.2
45.06.03.05
45.06.03.06
45.06.03.07
45.06.03.08
45.06.03.09
45.06.03.10
45.06.03.11
45.06.03.12
6.4力或运动的方向
图形符号
允许调节的条件可标注在符号旁示例：仅在电流等于零时才充许预调步进动作
可加注数字以表示步进数
示例：可步进调节，5步
连续可变性
示例：连续可变的预调
自动控制
被控制量可标注在符号旁
示例：自动增益控制放大器
JB/T6524--2004
GB/T 4728.2
箭头可用来表示方向，器件的可动部分沿此方向运动将产生所需的效应（见符号45.06.04.02示例）箭头也可用来表示力的方向或符号所代表的物体运动方向，此时需要加以注释，由运动所产生的效应可用符号或文字予以说明。编
45.06.04.01
45.06.04.02
45.06.04.03
图形符号
按筋头方向的：单向力，单向直线运动双向力，双向直线运动
示例：滑臂3向端子2移动时频率增加频率
◆增加
按箭头方向的：单向环形运动，单问旋转。单向扭转
GB/T 4728.2
JB/T6524--2004
45.06.04.04
45.06.04.05
流动方向
45.06.05.01
45.06.05.02
45.06.05.03
45.06.05.04
45.06.05.05
图形符号
图形符号
特征量的动作相关性
45.06.06.01
45.06.06.02
45.06.06.03
45.06.06.04
45.06.06.05
信号波形
45.06.07.01
45.06.07.02
45.06.07.03
45.06.07.04
图形符号
图形符号
双向环形运动，双向旋转，双向扭转两个方向均受到限制的：双向环形运动，双向旋转，双向扭转
单向传送，单向流动
例如能量、信号、信息
同时双向传送，同时发送和接收非同时双向传送，交替发送和接收能量从母线（汇流排）输出
能量向母线（汇流排）输人
特征量值大于整定值时动作
特征量值小于整定值时动作
特征量值大于高整定值或小于低整定值时动作
特征量值等于零时动作
特征量值近似等于零时动作
正脉冲
负脉冲
正弦脉冲
正阶跃函数
GB/T 4728.2
GB/T 4728.2
GB/T 4728.2
GB/T 4728.2
45.06.07.05
45.06.07.06
操作件
45.06.08.01
45.06.08.02
45.06.08.03
45.06.08.04
45.06.08.05
45.06.08.06
45.06.08.07
45.06.08.08
接地和接机壳，
45.06.09.01
45.06.09.02
45.06.09.03
图形符号
图形符号
等电位
图形符号
负阶跃函数
锯齿波
手动控制操作件
一般符号
带有防止无意操作的手动控制操作件拉拨操作
旋转操作
推动操作
紧急开关．蘑菇头式的
手轮操作
钥匙操作
接地般符号
地一般符号
JB/T 6524--2004
GB/T 4728.2
GBT 4728.2
如果接地的状况或接地目的表达得不够明显，可加补充信息
抗干扰接地，无噪声接地
保护接地
此符号可代替符号45.06.09.01以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地
GB:T 4728.2
JB/T 6524—2004
45.06.09.04
45.06.09.05
45.06.09.06
45.06.09.07
6.10其他符号
45.06.10.01
45.06.10.02
45.06.10.03
45.06.10.04
导体和连接件
7.1＇连接线
图形符号
图形符号
外壳接地
屏蔽层接地
接机壳
接底板
图中的影线如果不存在不明确的情况，则可完全或部分省略，如果图中的影线被省略，则表示机壳或底板的线条应加粗，如下图所示：上
等电位
闪络、击穿
永久磁铁
动（如滑动）触点
GB/T 4728.2
GB/T 4728.2
