【机械行业标准(JB)】 隔爆型三相异步电动机技术条件 第1部分：YB2系列隔爆型三相异步电动机(机座号63～355)

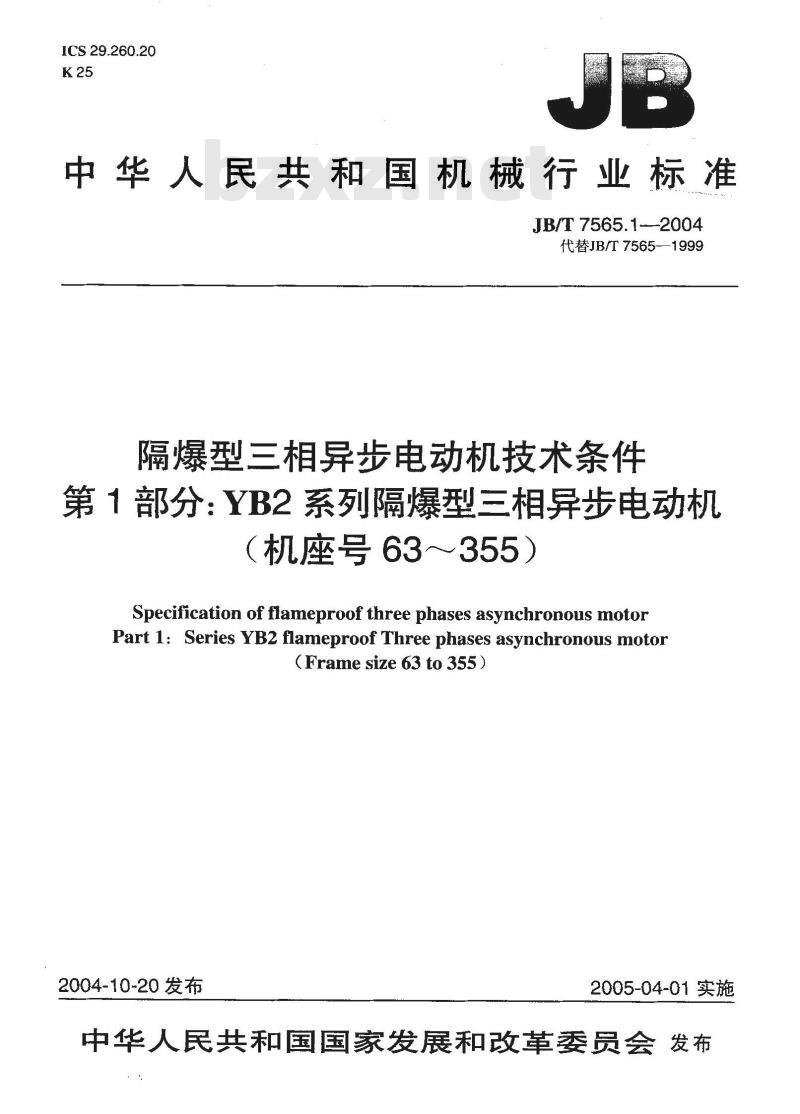

ICS29.260.20
中华人民共和国机械行业标准　JB/T 7565.1 --2004
代替JB/T7565-—1999
隔爆型三相异步电动机技术条件第1部分：YB2系列隔爆型三相异步电动机（机座号63～355）
Specification of flameproof three phases asynchronous motorPart l: Series YB2 flameproof Three phases asynchronous motor（Framesize63to355）
2004-10-20发布
2005-04-01实施

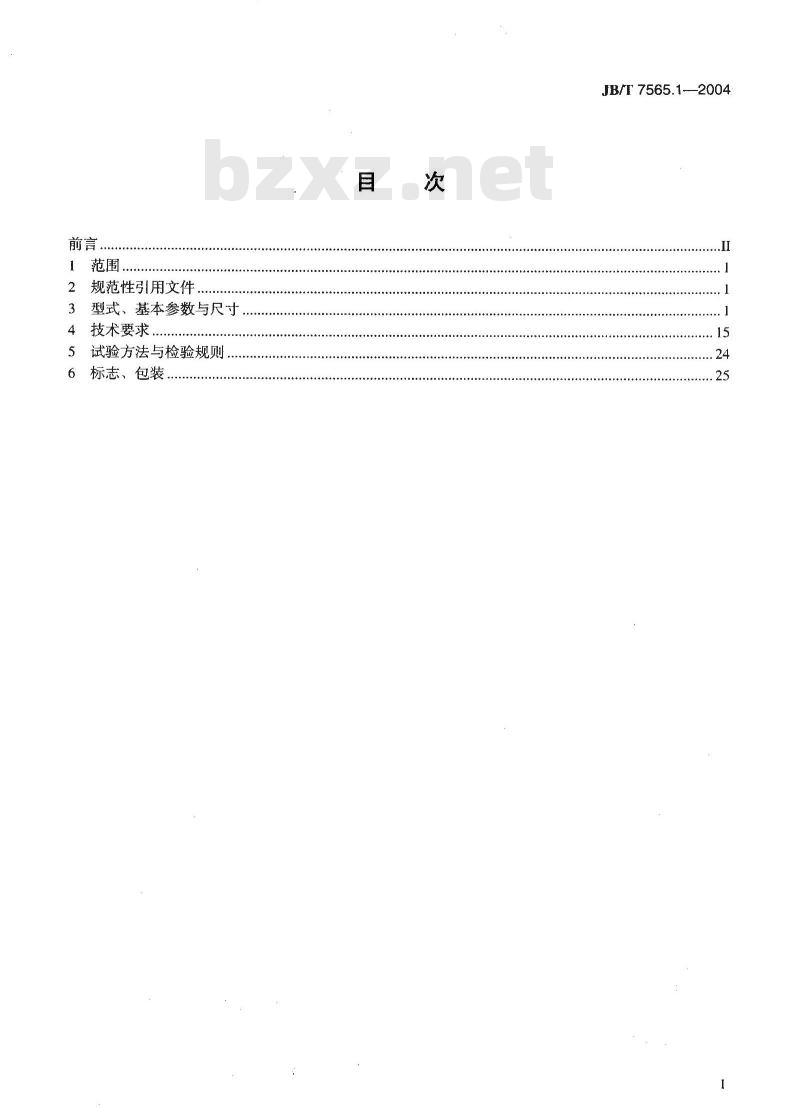

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
型式、基本参数与尺寸
技术要求，
试验方法与检验规则，
标志、包装
+a++++
JB/T 7565.1-2004
.... 24
JB/T7565.1-—2004

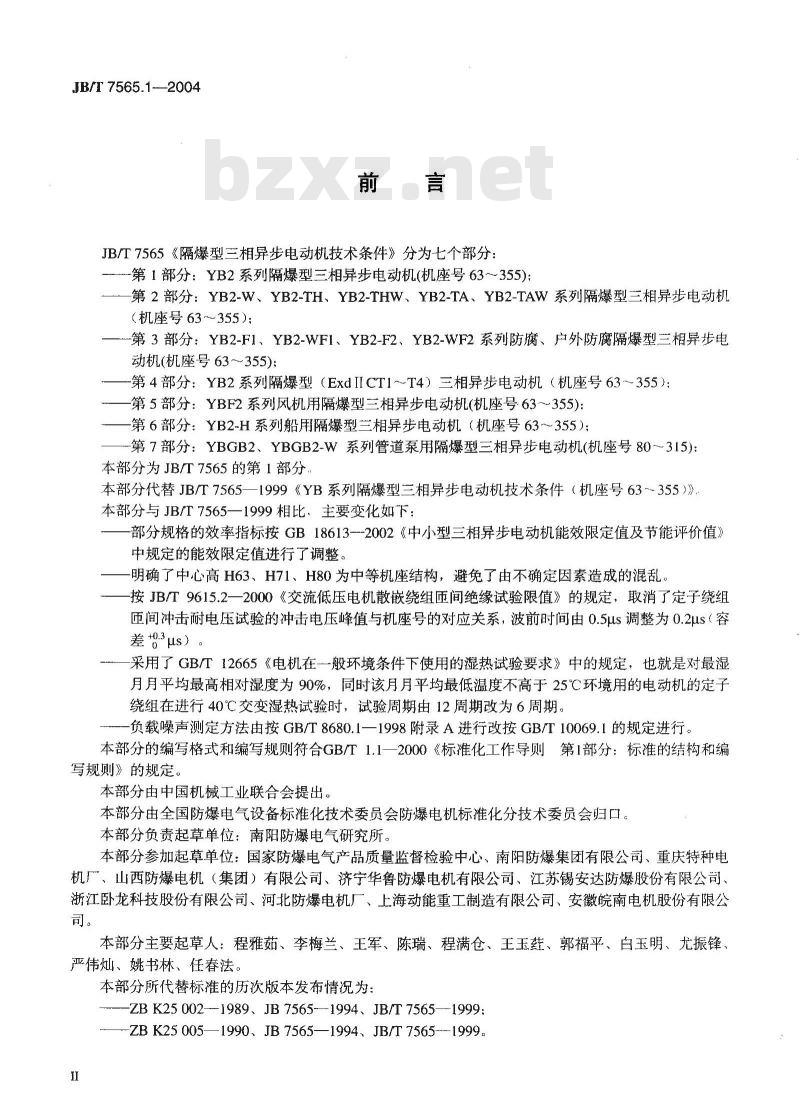

JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：-第1部分：YB2系列隔爆型三相异步电动机(机座号63~355)：一第2部分：YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW系列隔爆型三相异步电动机（机座号63～355）；
第3部分：YB2-FI、YB2-WF、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机（机座号63～355)：
一第4部分：YB2系列隔爆型（ExdIICTI～T4）三相异步电动机（机座号63～355）：一第5部分：YBF2系列风机用隔爆型三相异步电动机(机座号63～355)：第6部分：YB2-H系列船用隔爆型兰相异步电动机（机座号63～355）：一第7部分：YBGB2、YBGB2-W系列管道泵用隔爆型三相异步电动机(机座号80～315)：本部分为JB/T7565的第1部分
本部分代替JB/T7565—1999《YB系列隔爆型三相异步电动机技术条件（机座号63～355）》本部分与JB/T7565一1999相比．主要变化如下：部分规格的效率指标按GB18613--2002《中小型三相异步电动机能效限定值及节能评价值》中规定的能效限定值进行了调整。明确了中心高H63、H71、H80为中等机座结构，避免了由不确定因素造成的混乱。-按JB/T9615.2一2000《交流低压电机散嵌绕组匝间绝缘试验限值》的规定，取消了定子绕组匝间冲击耐电压试验的冲击电压峰值与机座号的对应关系，波前时间由0.5μs调整为0.2us（容差03μs）。
一采用了GB/T12665《电机在一般环境条件下使用的湿热试验要求》中的规定，也就是对最湿月月平均最高相对湿度为90%，同时该月月平均最低温度不高于25℃环境用的电动机的定子绕组在进行40℃交变湿热试验时，试验周期由12周期改为6周期。-负载噪声测定方法由按GB/T8680.1—1998附录A进行改按GB/T10069.1的规定进行。本部分的编写格式和编写规则符合GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》的规定。
本部分由中国机械工业联合会提出。本部分由全国防爆电气设备标准化技术委员会防爆电机标准化分技术委员会归口。本部分负责起草单位：南阳防爆电气研究所。本部分参加起草单位：国家防爆电气产品质量监督检验中心、南阳防爆集团有限公司、重庆特种电机厂、山西防爆电机（集团）有限公司、济宁华鲁防爆电机有限公司、江苏锡安达防爆股份有限公司浙江卧龙科技股份有限公司、河北防爆电机厂、上海动能重工制造有限公司、安徽皖南电机股份有限公司
本部分主要起草人：程雅茹、李梅兰、王军、陈瑞、程满仓、王玉茬、郭福平、白玉明、尤振锋、严伟灿、姚书林、任春法。
本部分所代替标准的历次版本发布情况为：-ZBK25002--1989、JB7565—1994、JB/T7565—1999;-ZBK25005—1990、JB7565—1994、JB/T7565-1999。I

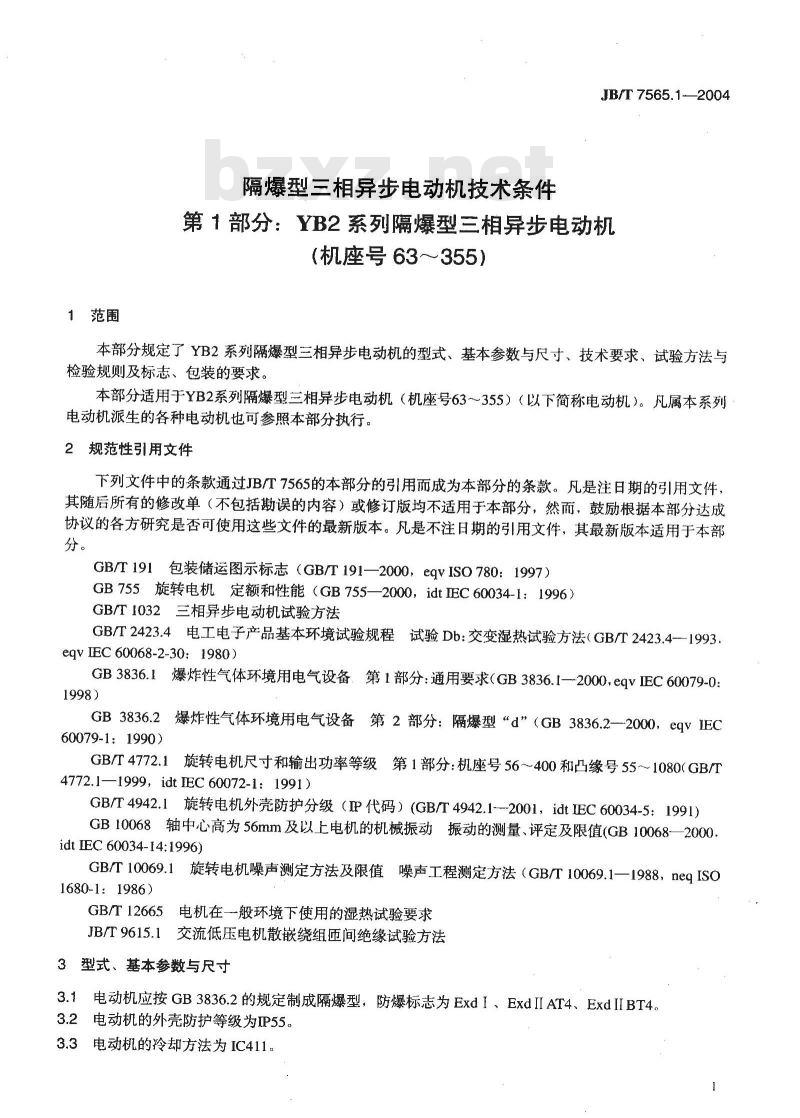

1范围
隔爆型三相异步电动机技术条件JB/T7565.1—2004
第1部分：YB2系列隔爆型三相异步电动机（机座号63～355）
本部分规定了YB2系列隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志、包装的要求。本部分适用于YB2系列隔爆型三相异步电动机（机座号63~~355）（以下简称电动机）。凡属本系列电动机派生的各种电动机也可参照本部分执行。2规范性引用文件
下列文件中的条款通过JB/T7565的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T191包装储运图示标志（GB/T191—2000，eqvISO780：1997）GB755旋转电机定额和性能（GB755—2000，idtIEC60034-1：1996）GB/T1032三相异步电动机试验方法GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法(GB/T2423.4-1993.eqv IEC 60068-2-30:1980)
GB3836.1爆炸性气体环境用电气设备．第1部分：通用要求（GB3836.1—-2000，eqVIEC60079-0：1998)
GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2—2000，eqvIEC60079-1：1990)
GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56~~400和凸缘号55~~1080(GB/T4772.1—1999， idt IEC 60072-1: 1991)GB/T4942.1旋转电机外壳防护分级（IP代码）（GB/T4942.1-2001，idtIEC60034-5：1991）GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值(GB10068一2000idt IEC 60034-14:1996)
GB/T10069.1旋转电机噪声测定方法及限值噪声工程测定方法（GB/T10069.1—1988，neqISO1680-1:1986)
GB/T12665电机在一般环境下使用的湿热试验要求JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法3型式、基本参数与尺寸
3.1电动机应按GB3836.2的规定制成隔爆型，防爆标志为ExdI、ExdIIAT4、ExdIBT4。3.2电动机的外壳防护等级为IP55。3.3电动机的冷却方法为IC411。JB/T7565.1--2004

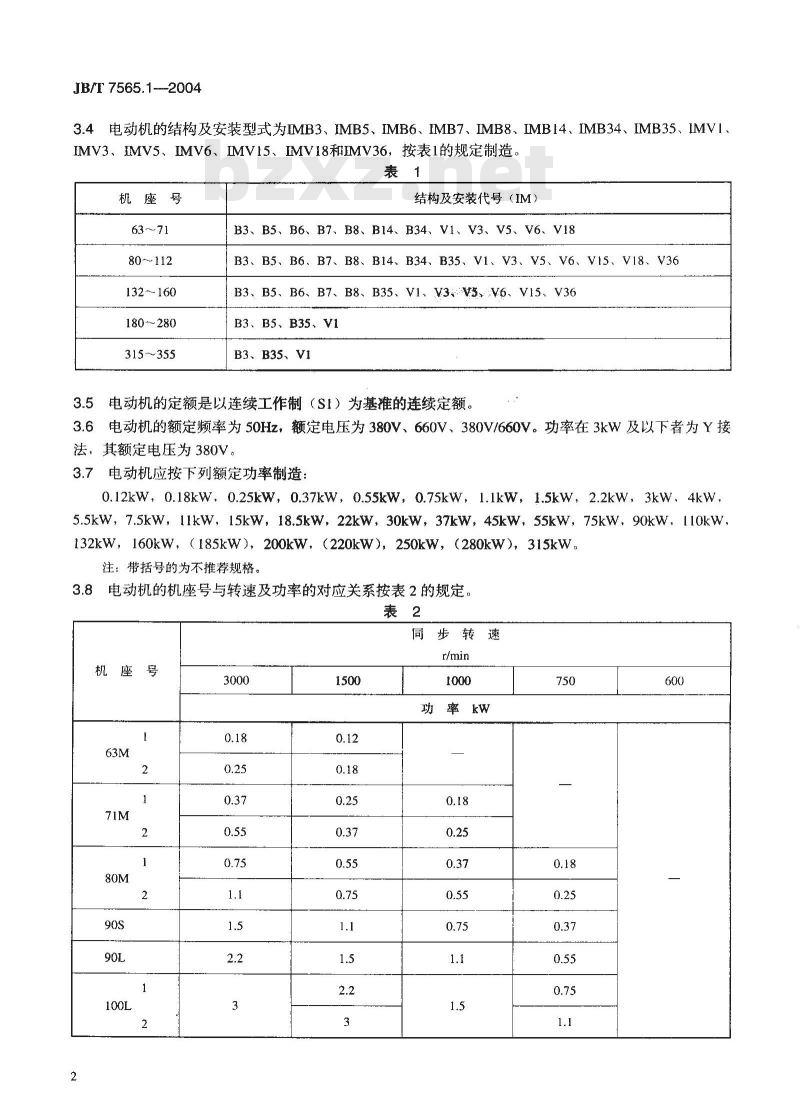

3.4电动机的结构及安装型式为IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMVI、IMV3、IMV5、IMV6、IMV15、IMV18和IMV36，按表1的规定制造。表1
机座号
63～71
80～112
132160
180-~280
315~355
结构及安装代号（IM）
B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V36B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36B3、B5、B35、V1
B3、B35、V1
电动机的定额是以连续工作制（SI）为基准的连续定额。3.5
3.6电动机的额定频率为50Hz，额定电压为380V、660V、380V/660V。功率在3kW及以下者为Y接法，其额定电压为380V。
3.7电动机应按下列额定功率制造：0.12kW, 0.18kW, 0.25kw, 0.37kw, 0.55kW, 0.75kW,1.1kW,1.5kw, 2.2kW, 3kw,4kW,5.5kw, 7.5kW, 11kw, 15kw, 18.5kw,22kw, 30kW, 37kw, 45kw, 55kw, 75kw. 90kw, 110kw,132kW，160kW,(185kW)，200kW，(220kw),250kW,(280kw),315kW。注：带括号的为不推荐规格。
3.8电动机的机座号与转速及功率的对应关系按表2的规定。表2
步转速
机座号
功率kw
机座号
（185）
(200）
（220）
(280）
表2（续）
同步转速
（185）下载标准就来标准下载网
(200）
(280）
功率kw
(220）
注1：带括号的为不推荐规格。
注2：S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率3.9电动机尺寸及公差：
JB/T 7565.1—2004
3.9.1电动机的安装尺寸及公差应符合表3～表7的规定；外形尺寸应不大于表3～表7的规定。尺寸符号见图1～图5。
JB/T7565.1—2004
2、4、6
2、4、
G=D一GE,GE的极限偏差对机座号80及以下为（+0.10），其余为（+0.20P尺寸为最大限值
R为凸缘配合面至轴伸肩的距离
S孔位置度公差以轴伸的轴线为基准。图1尺寸
机座不带底脚、端盖上
示意图
有凸缘（带螺孔）的电动机
及公差
位置度
JB/T 7565.1—2004
JB/T7565.1—2004
G=D-GE.GE的极限偏差对机座号80及以下为（+0.10），其余为？+0.20）K、S孔的位置度公差以轴伸的轴线为基准、P尺寸为最大限值。
R为凸缘配合面至轴伸肩的距离
图2尺寸
机座带底脚
安装尺
示意图
端盖上有凸缘（带螺孔）的电动机及公差
极限基本
极限位置度M
基本」极限
基本1
位置度
尺寸偏差
JB/T 7565.1—2004
外形尺寸
420460
JB/T7565.12004
2、4、6
2、4、
4、6、8
4、6、8
4、6、8
4、6、8
4、6、8、10
14、6、8、10
4、6、8、10
4、6、8、10
4、6、8、10
4、6、8、10
基本尺寸极限偏差基本尺寸极限偏差40
G=D-GE，GE的极限偏差对机座号80及以下为（0.10），其余为（+0.20）。bK孔的位置度公差以轴伸的轴线为基准8
图3尺寸
5机座带底脚
安装人中
基本尺寸极限偏差基本尺寸
极限偏差
示意图
端盖上无凸缘的电动机
及公差
基本尺寸
极限偏差位置度公差
基本尺寸极限偏差」基本尺寸极限偏差8.5
JB/T7565.1—2004
