【机械行业标准(JB)】 隔爆型三相异步电动机技术条件 第3部分 YB2-F1、YB2-WF1、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相

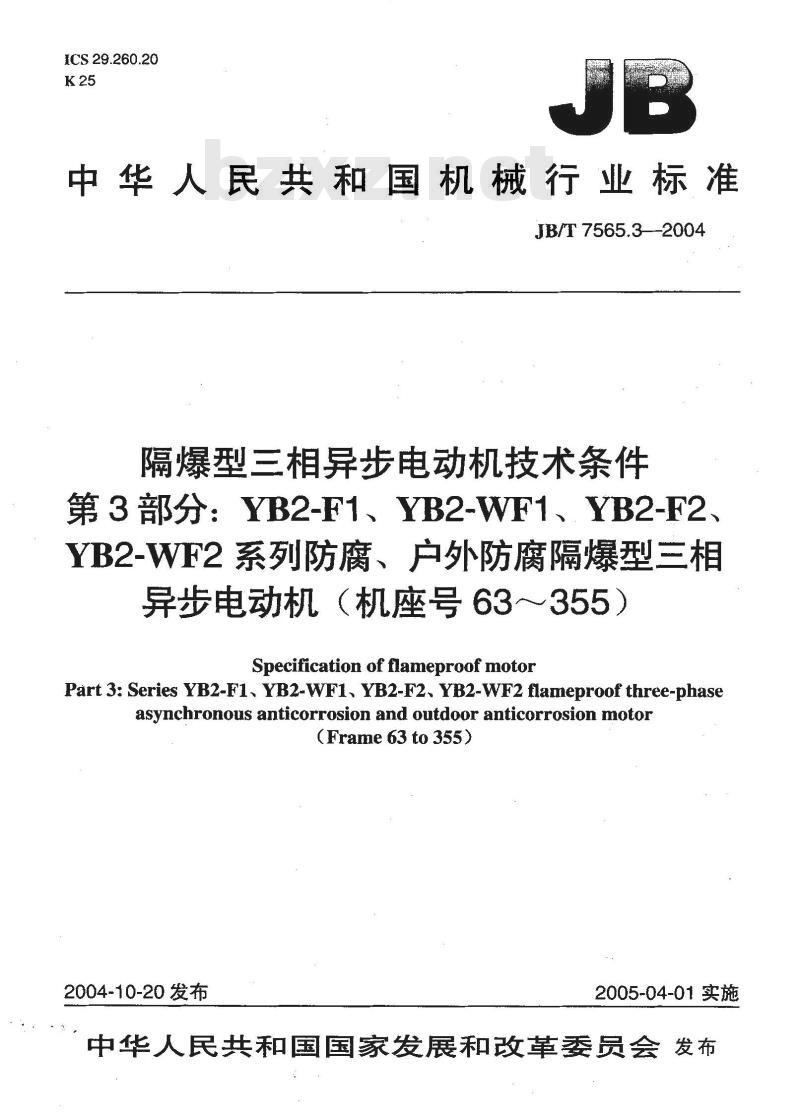

ICS 29.260.20
中华人民共和国机械行业标准
JB/T 7565.3--2004
隔爆型三相异步电动机技术条件第 3 部分：YB2-F1、YB2-WF1、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机（机座号63～355）
Specification of flameproof motorPart 3: Series YB2-F1- YB2-WF1, YB2-F2, YB2-WF2 flameproof three-phaseasynchronous anticorrosion and outdoor anticorrosion motor(Frame 63 to 355)
2004-10-20发布
2005-04-01实施

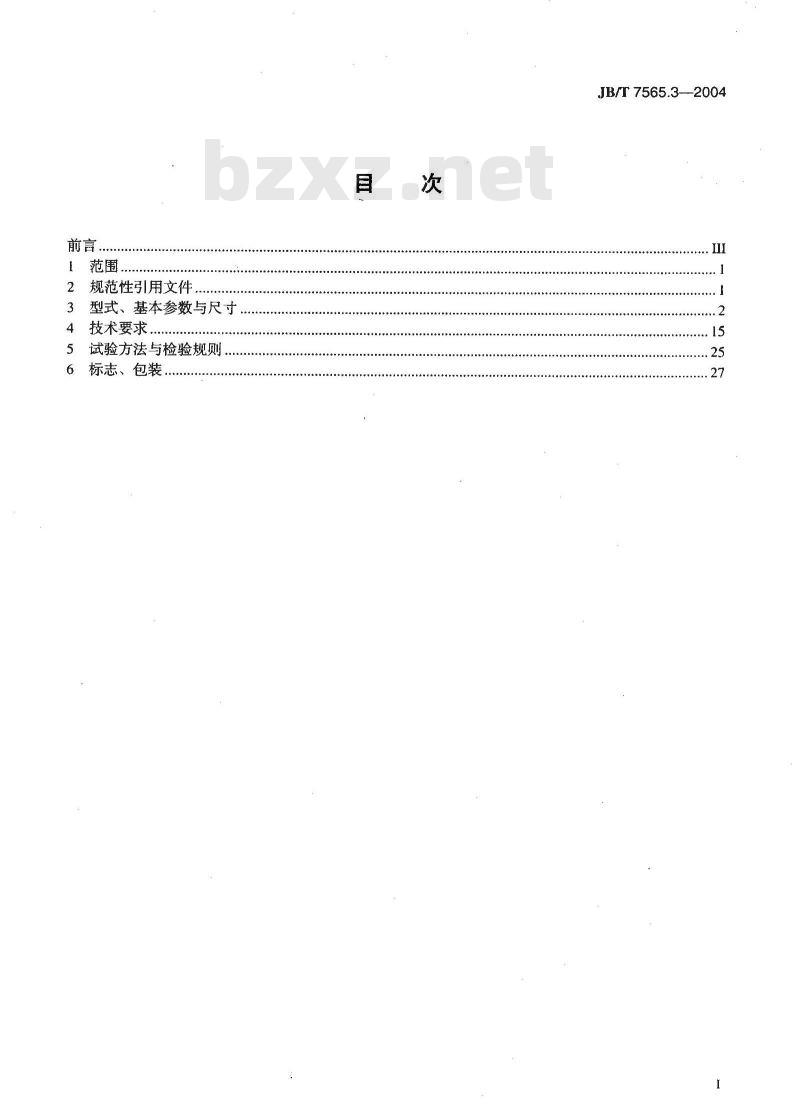

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
型式、基本参数与尺寸
技术要求
试验方法与检验规则
标志、包装
JB/F 7565.3--2004

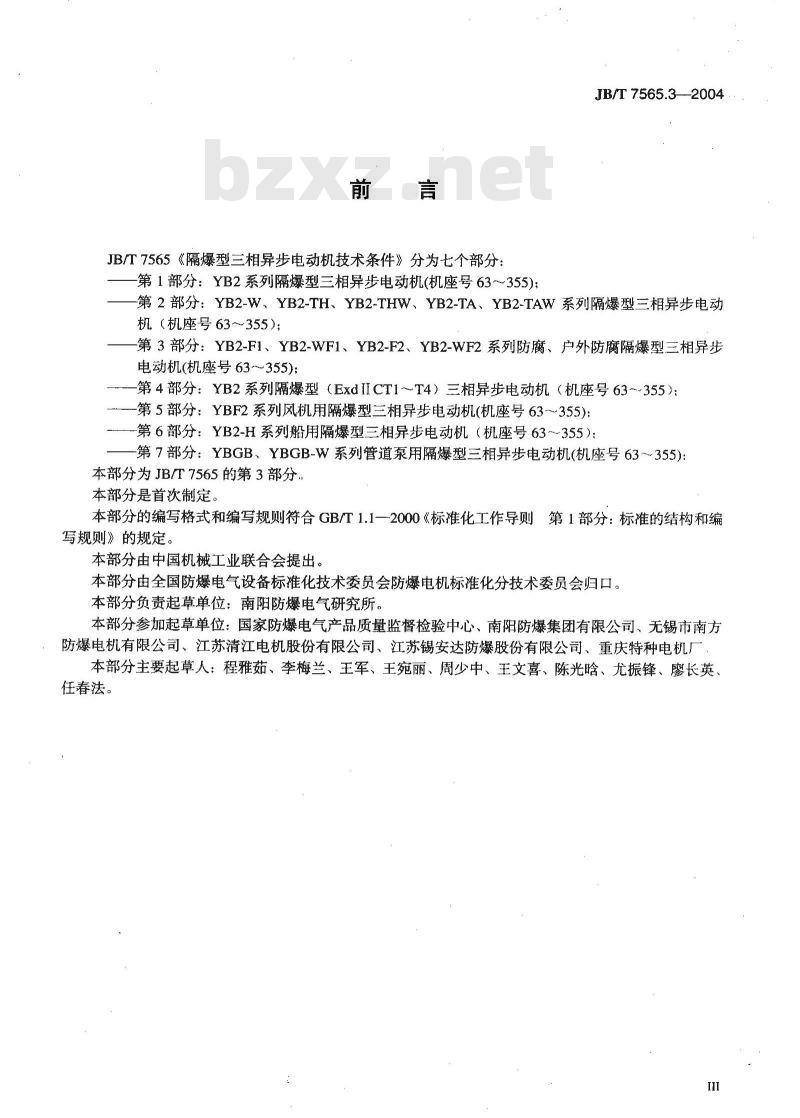

JB/T7565《隔爆型三相异步电动机技术条件》分为七个部分：第1部分：YB2系列隔爆型三相异步电动机(机座号63～355)JB/T 7565.3-2004
第2部分：YB2-W、YB2-TH、YB2-THW、YB2-TA、YB2-TAW系列隔爆型三相异步电动机（机座号63355）；
-第3部分：YB2-F1、YB2-WF1、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机(机座号63~355)；
一第4部分：YB2系列隔爆型（ExdIICT1～T4）三相异步电动机（机座号63~355）：-第5部分：YBF2系列风机用隔爆型三相异步电动机(机座号63～355)：→第6部分：YB2-H系列船用隔爆型三相异步电动机（机座号63~355）：-第7部分：YBGB、YBGB-W系列管道泵用隔爆型三相异步电动机(机座号63～355)：本部分为JB/T7565的第3部分，
本部分是首次制定。
本部分的编写格式和编写规则符合GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》的规定。
本部分由中国机械工业联合会提出。本部分由全国防爆电气设备标准化技术委员会防爆电机标准化分技术委员会归口。本部分负责起草单位：南阳防爆电气研究所。本部分参加起草单位：国家防爆电气产品质量监督检验中心、南阳防爆集团有限公司、无锡市南方防爆电机有限公司、江苏清江电机股份有限公司、江苏锡安达防爆股份有限公司、重庆特种电机厂本部分主要起草人：程雅茹、李梅兰、王军、王宛丽、周少中、王文喜、陈光晗、尤振锋、廖长英、任春法。

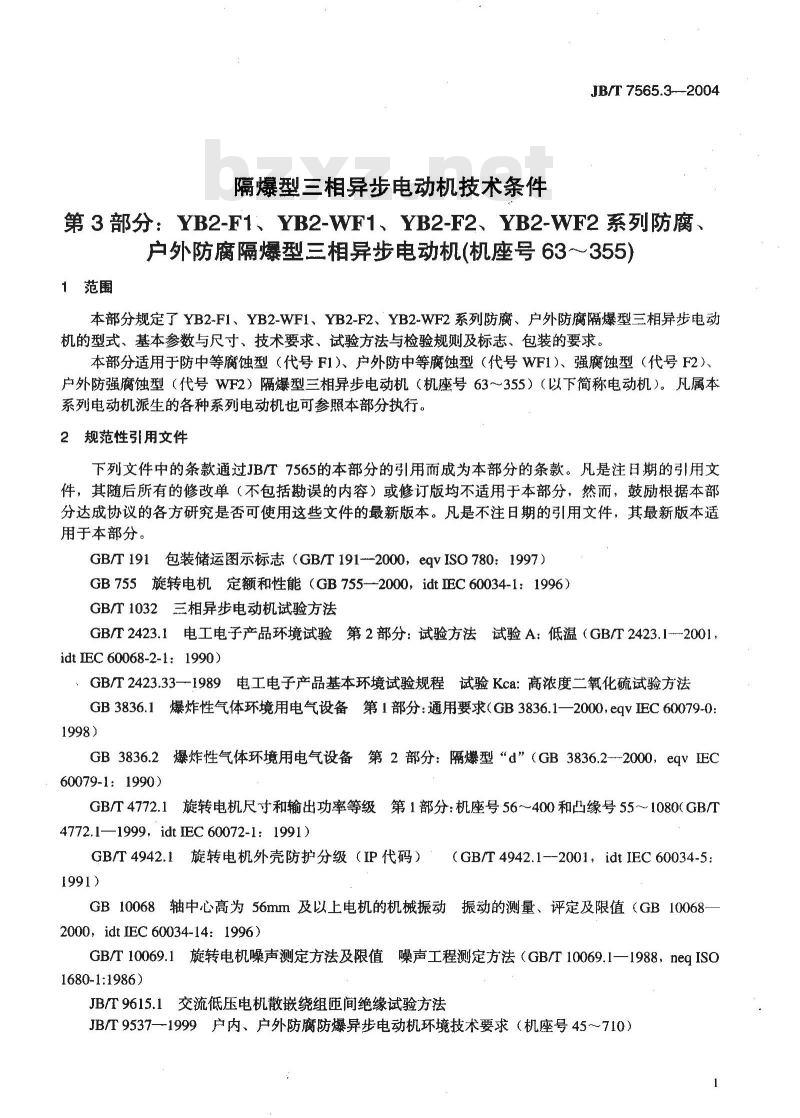

隔爆型三相异步电动机技术条件JB/T7565.3--2004
第3部分：YB2-F1、YB2-WF1、YB2-F2、YB2-WF2 系列防腐、户外防腐隔爆型三相异步电动机（机座号63～355）1范围
本部分规定了YB2-F1、YB2-WF1、YB2-F2、YB2-WF2系列防腐、户外防腐隔爆型三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则及标志、包装的要求。本部分适用于防中等腐蚀型（代号F1）、户外防中等腐蚀型（代号WF1）、强腐蚀型（代号F2）、户外防强腐蚀型（代号WF2）隔爆型三相异步电动机（机座号63355）（以下简称电动机）。凡属本系列电动机派生的各种系列电动机也可参照本部分执行。2规范性引用文件
下列文件中的条款通过JB/T7565的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T191包装储运图示标志（GB/T191--2000，eqvISO780：1997）GB755旋转电机定额和性能（GB755—2000，idtIEC60034-1：1996）GB/T1032三相异步电动机试验方法GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.12001，idtIEC60068-2-1：1990)
GB/T2423.33—1989电工电子产品基本环境试验规程试验Kca:高浓度二氧化硫试验方法GB3836.1爆炸性气体环境用电气设备第1部分：通用要求（GB3836.1—2000，eqVIEC60079-01998）
GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d”（GB3836.2--2000，eqVEC60079-1: 1990)
GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55~~1080GB/T4772.1—1999，idtIEC60072-1：1991)GB/T4942.1旋转电机外壳防护分级（IP代码）：（GB/T4942.1--2001，idtIEC60034-5：1991)
GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（GB10068一2000,idt IEC 60034-14:1996)
GB/T10069.1旋转电机噪声测定方法及限值噪声工程测定方法（GB/T10069.1—1988，negISO1680-1:1986)
JB/T9615.1交流低压电机散嵌绕组匝间绝缘试验方法JB/T9537—1999户内、户外防腐防爆异步电动机环境技术要求（机座号45~710）JB/T 7565.32004

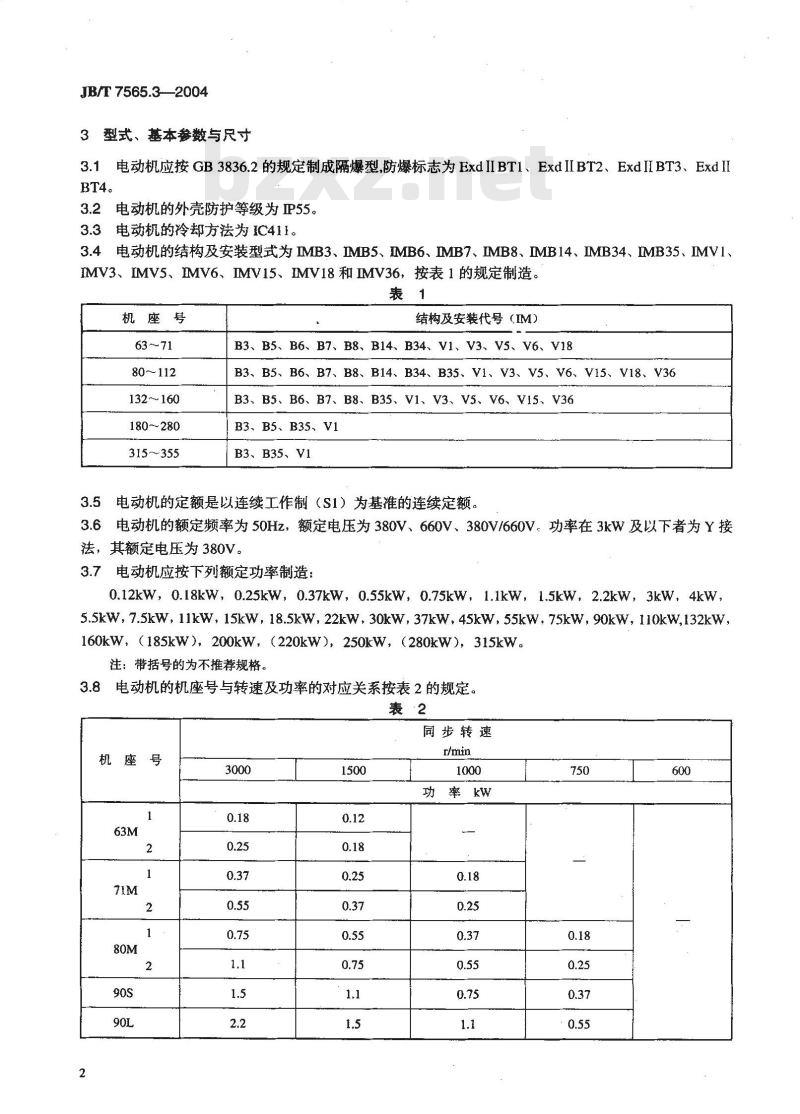

3型式、基本参数与尺寸
3.1电动机应按GB 3836.2的规定制成隔爆型,防爆标志为 Exd IBT1、ExdIIBT2、ExdII BT3、Exd IBT4。
3.2电动机的外壳防护等级为IP55。3.3电动机的冷却方法为IC411。3.4电动机的结构及安装型式为 IMB3、IMB5、IMB6、IMB7、IMB8、IMB14、IMB34、IMB35、IMV1、IMV3、IMVS、IMV6、IMV15、IMV18和 IMV36，按表1的规定制造。表1
机座号
132~160
180~280
315~355
结构及安装代号（IM）
B3、B5、B6、B7、B8、B14、B34、V1、V3、V5、V6、V18B3、B5、B6、B7、B8、B14、B34、B35、V1、V3、V5、V6、V15、V18、V36B3、B5、B6、B7、B8、B35、V1、V3、V5、V6、V15、V36B3、B5、B35、V1
B3、B35、V1
3.5电动机的定额是以连续工作制（S1）为基准的连续定额。3.6电动机的额定频率为50Hz，额定电压为380V、660V、380V/660V。功率在3kW及以下者为Y接法，其额定电压为380V。
3.7电动机应按下列额定功率制造：0.12kW,0.18kw,0.25kW,0.37kW,0.55kW,0.75kw，1.1kW，1.5kW,2.2kW,3kW,4kW,5.5kw, 7.5kW, 11kW, 15kW, 18.5kW, 22kW, 30kW, 37kW, 45kW, 55kW, 75kW, 90kW, 110kw,132kW,160kw, (185kw), 200kW, (220kw), 250kW, (280kw), 315kW。注：带括号的为不推荐规格。
3.8电动机的机座号与转速及功率的对应关系按表2的规定。表2
同步转速
机座号
功率kw
机座号
(185）
（200）
（220）
（280）
注1：带括号的为不推荐规格。
表2（续）
同步转速
功率kw
(280）
注2：S、M、L后面的数字1、2分别代表同一机座号和转速下不同的功率。3.9电动机尺寸及公差：
JB/T7565.32004
(90）
3.9.1电动机的安装尺寸及公差应符合表3～表7的规定；外形尺寸应不大于表3～表7的规定。尺寸符号见图1～图5。
JB/T7565.3—2004
图1尺寸此内容来自标准下载网
表3机座不带底脚、端盖上
安装尺
G=D-GE。GE的极限偏差对机座号80及以下为（+0.10），其余为（+0.20）P尺寸为最大限值。
R为凸缘配合面至轴伸肩的距离。S孔位置度公差以轴伸的轴线为基准。基本
示意图
有凸缘（带螺孔）的电动机
位置度
JB/T 7565.3—2004
外形尺
JB/T7565.3—-2004
71MFT852、4、6
80MFT100
G=D-GE。GE的极限偏差对机座号80及以下为（*0.10），其余为（+0.20）K、S孔的位置度公差以轴伸的轴线为基雅P尺寸为最大限值
R为凸缘配合面至轴伸肩的距离
图2尺寸
表4机座带底脚、
安装尺
示意图
端盖上有凸缘（带螺孔）的电动机及公差
极限位置度
位置度
JB/T7565.3--2004
外形尺寸
JB/T 7565.32004
2、4、6
2、4、6、8
4、6、8
4、6、8
4、6、8
4、6、8
4、6、8、10
4、6、8、10
4、6、8、10
4、6、.8、10
4、6、8、10
4、6、8、10
图3尺寸
表5机座带底脚、
安装尺
基本尺寸极限偏差
基本尺寸极限偏差
基本尺寸极限偏差基本尺寸
，G=D-GE。GE的极限偏差对机座号80及以下为（+0.10），其余为（+0.20）。bK孔的位置度公差以轴伸的轴线为基准8
极限偏差
示意图
端盖上无凸缘的电动机
及公差
基本尺寸
极限偏差
基本尺寸
基本尺寸极限偏差
极限偏差位置度公差
JB/T7565.3—2004
外形尺
