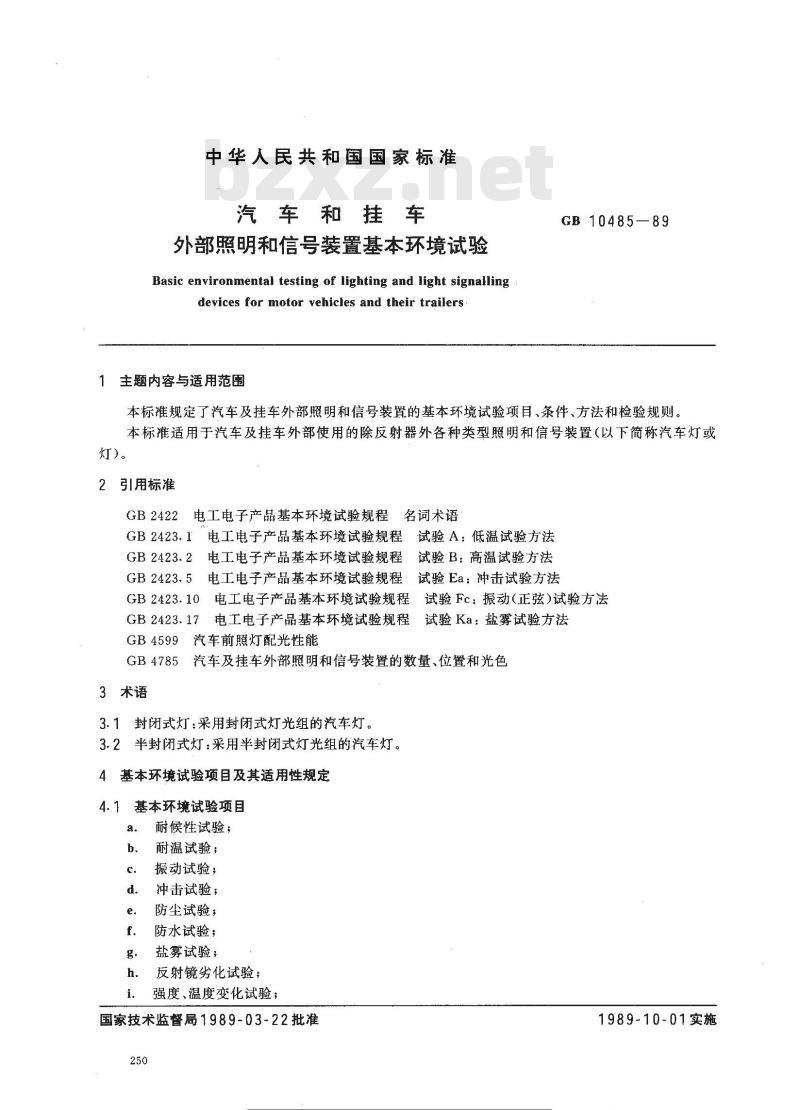

中华人民共和国国家标准
汽车和挂
外部照明和信号装置基本环境试验Basic environmental testing of lighting and light signalling devices for motor vehicles and their trailers1主题内容与适用范围
GB 10485-89
本标准规定了汽车及挂车外部照明和信号装置的基本环境试验项目、条件、方法和检验规则。本标准适用于汽车及挂车外部使用的除反射器外各种类型照明和信号装置（以下简称汽车灯或灯）。
2引用标准
GB2422电工电子产品基本环境试验规程名词术语GB2423.1“电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.5电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB2423.17电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB4599汽车前照灯配光性能
GB4785汽车及挂车外部照明和信号装置的数量、位置和光色3术语
3.1封闭式灯：采用封闭式灯光组的汽车灯。3.2半封闭式灯：采用半封闭式灯光组的汽车灯。4基本环境试验项目及其适用性规定基本环境试验项目
耐候性试验；
耐温试验；
振动试验，
冲击试验；
防尘试验；
防水试验；
盐雾试验；
反射镜劣化试验；
强度、温度变化试验；
国家技术监督局1989-03-22批准250
标准瘦慢网
证低行
1989-10-01实施
气密性试验。

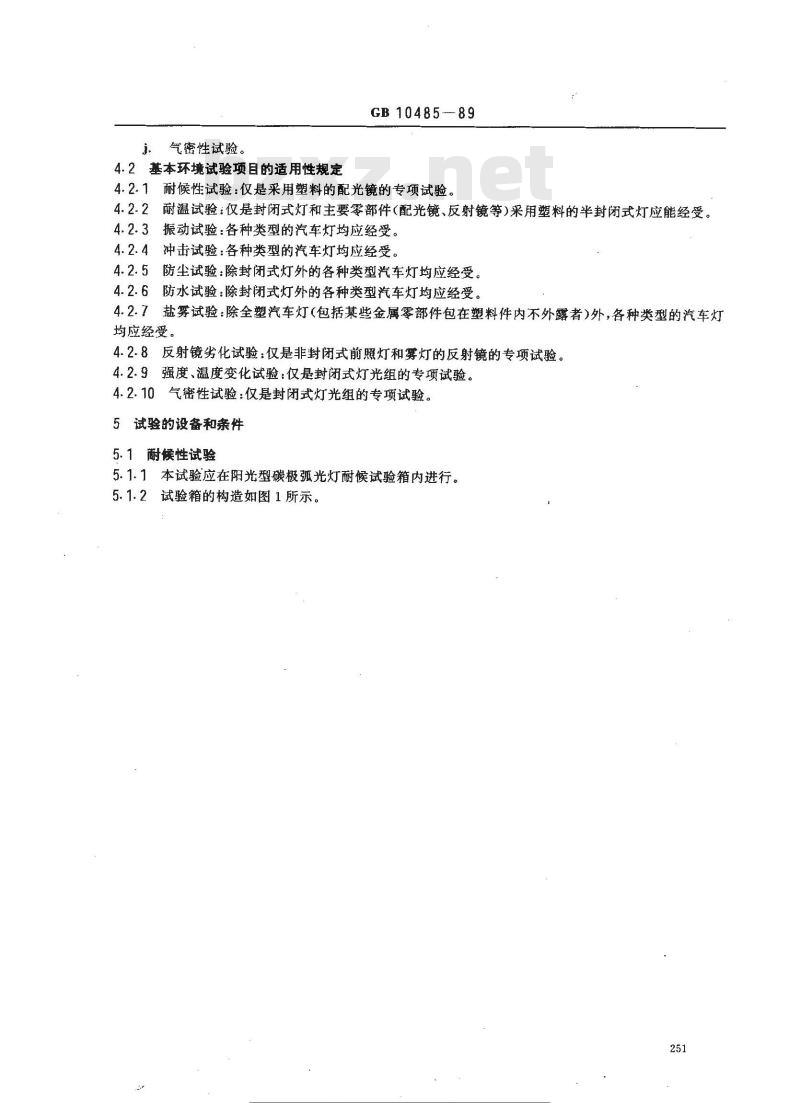

4.2基本环境试验项目的适用性规定GB10485-89
4.2.1耐候性试验：仅是采用塑料的配光镜的专项试验。4.2.2耐温试验：仅是封闭式灯和主要零部件（配光镜、反射镜等）采用塑料的半封闭式灯应能经受。4.2.3振动试验：各种类型的汽车灯均应经受。4.2.4冲击试验：各种类型的汽车灯均应经受。4.2.5防尘试验：除封闭式灯外的各种类型汽车灯均应经受。4.2.6防水试验：除封闭式灯外的各种类型汽车灯均应经受。4.2.7盐雾试验：除全塑汽车灯（包括某些金属零部件包在塑料件内不外露者）外，各种类型的汽车灯均应经受。wwW.bzxz.Net
4.2.8反射镜劣化试验：仅是非封闭式前照灯和雾灯的反射镜的专项试验。4.2.9强度、温度变化试验：仅是封闭式灯光组的专项试验。4.2.10
气密性试验：仅是封闭式灯光组的专项试验。5试验的设备和条件
5.1耐候性试验

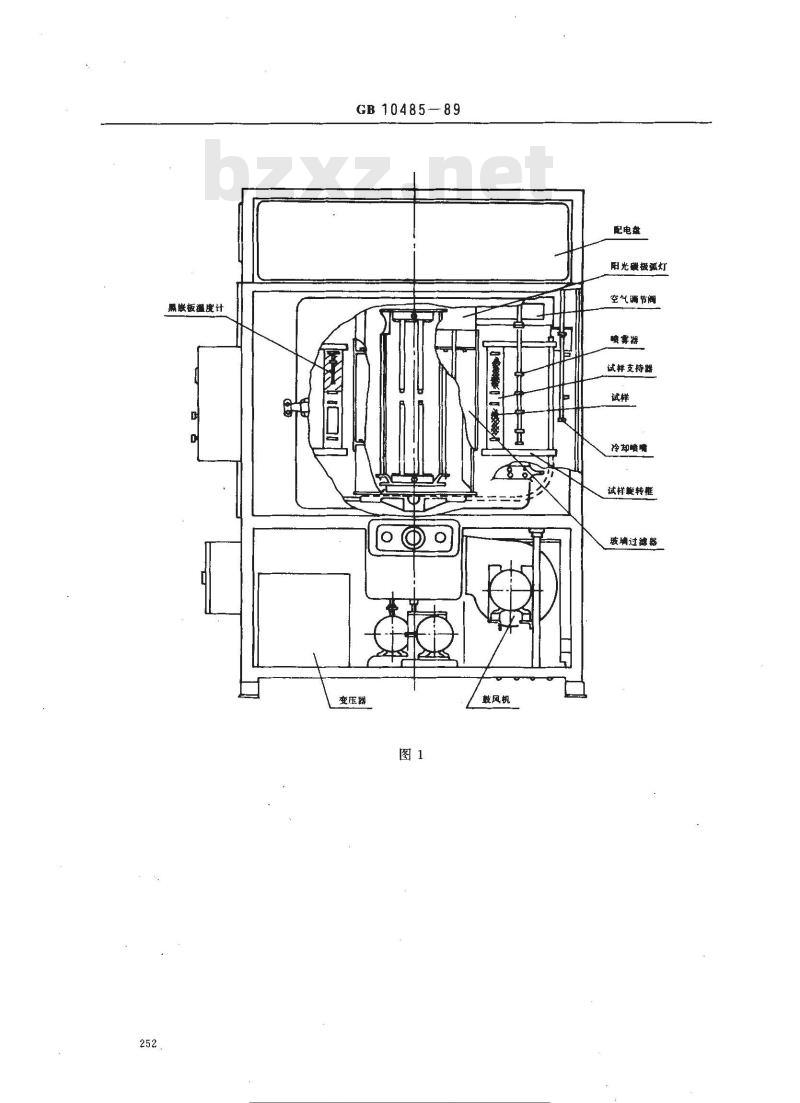

5.1.1本试验应在阳光型碳极弧光灯耐候试验箱内进行。5.1.2试验箱的构造如图1所示。251
行业资米免费
黑嵌板温度计
GB10485—89
变压器
鼓风机
海免费下
配电盘
阳光碳极弧灯
空气诵节阀
喷雾器
试样支持器
冷却喷嘴
试样能转框
玻璃过滤器

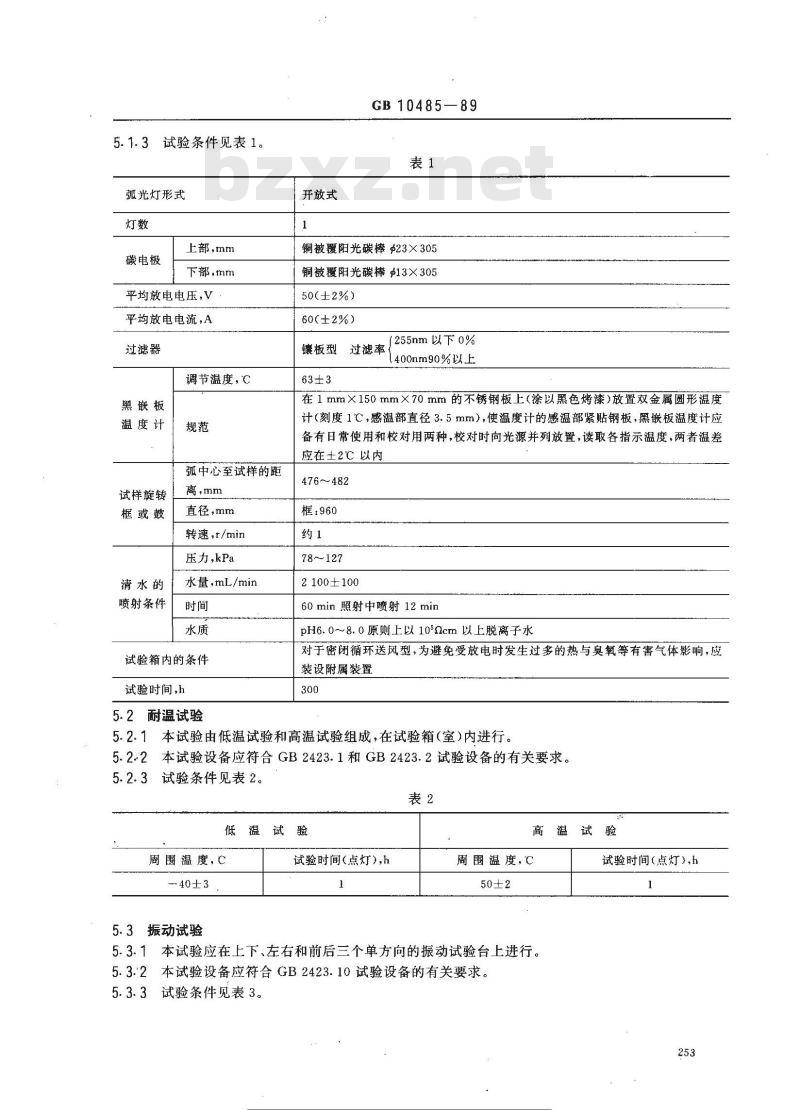

试验条件见表1。
弧光灯形式
碳电极
上部，mm
下部，mm
平均放电电压，V
平均放电电流，A
过滤器
调节温度，℃
黑嵌板
温度计
试样旋转
框或鼓
清水的
喷射条件
孤中心至试样的距
离，mm
直径，mm
转速，r/min
压力，kPa
水量，mL/min
试验箱内的条件
试验时间，h
5.2耐温试验
开放式
GB 10485—89
铜被覆阳光碳棒23×305
铜被覆阳光碳棒13×305
50（±2%）
60(±2%)
镶板型
过滤率
255nm以下0%
400nm90%以上
在1mm×150mm×70mm的不锈钢板上（涂以黑色烤漆）放置双金属圆形温度计（刻度1℃，感温部直径3.5mm），使温度计的感温部紧贴钢板，黑嵌板温度计应备有日常使用和校对用两种，校对时向光源并列放置，读取各指示温度，两者温差应在±2℃以内
476482
框：960
78~127
2100±100
60min照射中喷射12min
pH6.0～8.0原则上以10°2cm以上脱离子水对于密闭循环送风型，为避免受放电时发生过多的热与臭氧等有害气体影响，应装设附属装置
5.2.1本试验由低温试验和高温试验组成，在试验箱（室）内进行。5.2-2
本试验设备应符合GB2423.1和GB2423.2试验设备的有关要求。5.2.3
试验条件见表2。
低温试验
周围温度,C
5.3振动试验
试验时间(点灯),h
高温试验
周围温度，℃
本试验应在上下、左右和前后三个单方向的振动试验台上进行。5.3.1

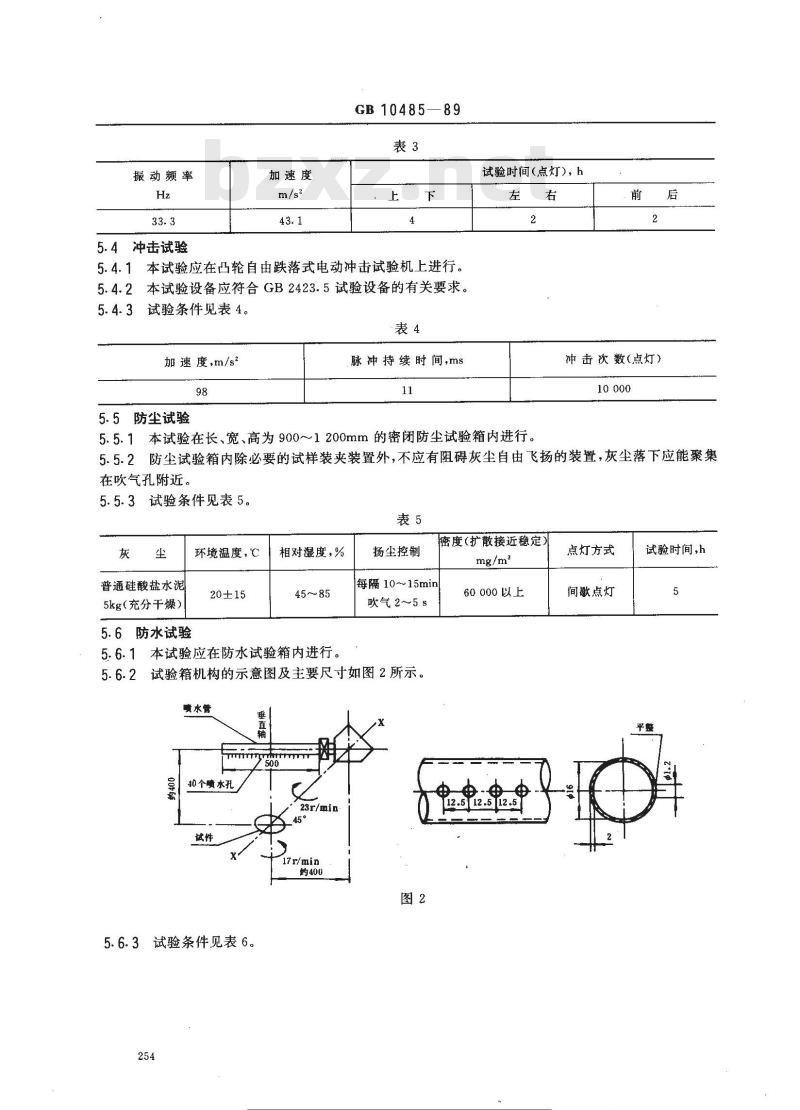

本试验设备应符合GB2423.10试验设备的有关要求。试验条件见表3。
标准搜零网邮
各义标准行业资科免
试验时间（点灯）,h
振动频率
5.4冲击试验
加速度
GB 10485—89
本试验应在凸轮自由跌落式电动冲击试验机上进行，本试验设备应符合GB2423.5试验设备的有关要求。5.4.2
5.4.3试验条件见表4。
加速度，m/s
5.5防尘试验
脉冲持续时间,ms
试验时间（点灯)，h
冲击次数(点灯)
5.5.1本试验在长、宽、高为900～1200mm的密闭防尘试验箱内进行。5.5.2防尘试验箱内除必要的试样装夹装置外，不应有阻碍灰尘自由飞扬的装置，灰尘落下应能聚集在吹气孔附近。
5.5.3试验条件见表5。
普通硅酸盐水泥
5kg（充分干燥）
环境温度，℃
20±15
相对湿度，%
5.6防水试验
5.6.1本试验应在防水试验箱内进行。扬尘控制
每隔10～15min
吹气2～5s
5.6.2试验箱机构的示意图及主要尺寸如图2所示。喷水管
国国是星
40个喷水孔
23r/min
17r/min
约400
5.6.3试验条件见表6。
标准搜变网。
密度（扩散接近稳定）
60000以上
12.512.5[12.5
各义标准行业资科免费下率
点灯方式
间歇点灯
试验时间，h
水压(表压）
盐雾试验
GB10485--89
直径尺寸
本试验在盐雾试验箱(室)内进行。水
本试验设备应符合GB2423.17试验设备的有关要求。5.7.3
试验条件见表7。
盐雾溶液
原料配制
氯化钠（化学纯以
上)和蒸馏水
浓度，%
（质量）
5.8反射镜劣化试验
(35℃)
5.8.1本试验由高温试验和耐酸、碱、盐试验组成。5.8.2高温试验箱应符合5.2.2条要求。5.8.3高温试验条件：温度为100士2℃，时间为1h。5.8.4耐酸、碱、盐试验条件见表8。表8
耐酸试验
耐碱试验
耐盐试验
5.9强度、温度变化试验
溶液浓度（质量）
1%硫酸水溶液
1%苛性钾水溶液
3%食盐水溶液
5.9.1本试验由强度试验和温度变化试验组成。沉降率
mL/h 80cm2
1. 0～2. 0
溶液温度
间歇喷雾
5.9.2强度试验：在厚度约3cm的杉木支架上使钢球自由跌落在试样上。5.9.3强度试验条件：钢球的质量为50±0.5g，自由跌落有效高度为40cm。时
浸液时间，min
5.9.4温度变化试验在周围环境温度约30℃，或在相同温度的高温试验箱（设备符合5.2.2条要求）内，与比周围环境温度低10℃的水槽间进行。5.10气密性试验设备和条件
同5.9.4条。
6试验方法和检验规则
6.1耐候性试验
6.1.1本试验以塑料配光镜相同材料、工艺制成试样，或供需双方协商由成品制成试样。6.1.2试样置于试验箱内的旋转框（鼓)内，不使互相接触，有污染性的试验不要与其他试样同时试验，约每20h更换试样的上下位置，并按5.1.3条的规定进行试验。6.1.3试验后检验试样的光色，仍应符合GB4785的光色规定。6.2耐温试验
标准搜变网
各义标准行业资科免费下载
GB10485—89
6.2.1本试验以试样正常工作状态置于试验箱（室）内，按5.2.3条规定的条件，以试验电压点灯（转向信号灯按其闪光频率点灯)进行试验。6.2.2对于几个灯组合的试样其高温试验限于牌照灯、位置灯（前、后侧）停车灯、示廓灯并用者），应先以非试验灯的试验电压点灯到大约一定温度后，再按6.2.1条进行试验。6.2.3试验中及其后，检查试样在低、高温环境中工作是否正常，塑料零部件不应有软化、龟裂、变形、光泽变化等缺陷，封闭式灯不应有爆裂、漏气及其他显著缺陷。6.3振动试验
6.3.1试验时试样以正常工作状态置于试验台上，按5.3.3条的规定，在试验电压下点灯进行试验。6.3.2试验中及其后，检查试样在振动环境中工作是否正常，各零部件不应有变形、松动、龟裂、灯丝断裂和电器接触不良及其他显著缺陷。6.4冲击试验
6.4.1试验时试样以正常工作状态置于试验机上，按5.4.3条的规定，在试验电压下点灯进行试验。6.4.2试验中及其后，检查试样在冲击环境中工作是否正常，各零部件不应有变形、松动、脱落、灯丝断裂和电器接触不良及其他显著缺陷。6.5防尘试验
6.5.1试验前，应使试样灯泡光通量稳定（或由光通量稳定的同类型灯泡替代），并测定其最大光度。6.5.2试验时试样以正常工作状态置于试验箱内距箱壁150mm以上处，对于有漏水孔的试样应予封闭，按5.5.3条的规定，在试验电压下点灯15min，熄灯15min，重复试验至结束。6.5.3试验后拭去试样表面的灰尘，测出其最大光度，不得比试验前降低10%以上。6.6防水试验
6.6.1试验时试样以正常工作状态置于试验箱内，对于有漏水孔的试样应予打开，按5.6.3条规定进行试验。
6.6.2对于内装式汽车灯（灯壳在汽车上）防水试验，在灯尾（安装灯泡部分）后部设一与配光镜面积相当的挡水板，使喷水不直接喷到灯尾上，进行试验；或由供需双方协商，置一与汽车上使用相似的灯壳内进行试验，
6.6.3试验后恢复放置1h，灯壳内部不得有2mL以上的残留水，灯光组内部不得进水。6.7盐雾试验
6.7.1试验时试样以正常工作状态置于试验箱内，不得相互接触，其间隔距离应是不影响盐雾能自由降落在试样上，以及一个试样上的盐雾不得滴落在其他试样上，并按5.7.3条规定，以每隔45min喷雾15 min进行试验。
6.7.2试验后用流水清洗掉试样表面的沉积物，再在蒸馏水中漂洗，洗涤水温不得超过35℃，然后在试验室中恢复放置1h，检查试样主要表面镀层应无白色或灰黑色腐蚀物，涂层应无起泡、剥落、软化等缺陷。
6.8反射镜劣化试验
6.8.1本试验按5.8.3条的规定，把试样置于高温试验箱内1h，取出放置至常温，然后按5.8.4条规定，逐项进行耐酸、碱、盐试验。6.8.2本试验经供需双方协商，允许以同样材料和工艺制作试样，进行试验。6.8.3试验后检查试样不得有变形、腐蚀等缺陷。6.9强度、温度变化试验
6.9.1强度试验：试样在120%的试验电压下点灯10min，点毕把配光镜面朝上置于试验架上，按5.9.3条规定使钢球自由跌落在配光镜中央一次。（强度试验仅适用于透光直径为170mm的封闭式灯）。
6.9.2强度试验后，检查配光镜不得碎裂，灯光组的封接处不得有开裂、漏气、灯丝断裂等缺陷。256
行业资料免费下载
GB10485—89
6.9.3温度变化试验：试样在正常工作状态下置于周围约30℃的环境中或置于相同的温度高温试验箱内，在试验电压下点灯约15min，使前面配光镜温度稳定后，再把试样在6s内快速地完全浸没在水中 10 min。
6.9.4温度变化试验后，检查试样不得有爆裂等缺陷、6.10气密性试验
6.10.1．本试验方法按6.9.3条进行。6.10.2试验后检查试样不得有进水、漏气或水气模糊等缺陷。附加说明：
本标准由中国汽车工业联合会提出。本标准由上海汽车灯具研究所归口。本标准由上海汽车灯具研究所负责起草。本标准起草人周国坪、姚定发。257
