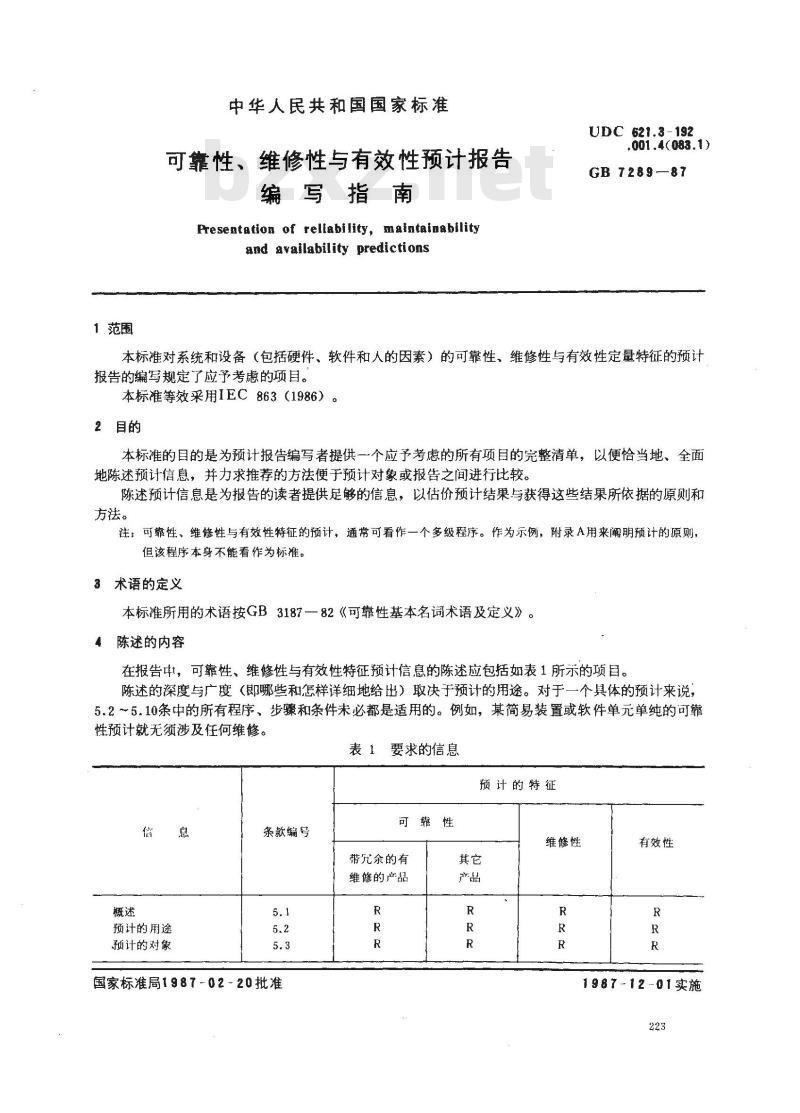

【国家标准(GB)】 可靠性、维修性与有效性预计报告编写指南

1范围
中华人民共和国国家标准
可靠性、维修性与有效性预计报告编写指南
Presentation of reliability，maintainabilityand availability predictionsUDC 621.3 -192
001.4(083.1)
GB 7289—87
本标准对系统和设备（包括硬件、软件和人的因素）的可靠性、维修性与有效性定量特征的预计报告的编写规定了应予考虑的项目。本标准等效采用IEC863（1986）。2目的
本标准的目的是为预计报告编写者提供一个应予考虑的所有项目的完整清单，以便恰当地、全面地陈述预计信息，并力求推荐的方法便于预计对象或报告之间进行比较。陈述预计信息是为报告的读者提供足够的信息，以估价预计结果与获得这些结果所依据的原则和方法。
注；可靠性，维修性与有效性特征的预计，通常可看作一个多级程序。作为示例，附录A用来阐明预计的原则，但该程序本身不能看作为标准。3术语的定义
本标准所用的术语按GB3187一82《可靠性基本名词术语及定义》。4陈述的内容
在报告中，可靠性、维修性与有效性特征预计信息的陈述应包括如表1所示的项目。陈述的深度与广度（即哪些和怎样详细地给出）取决于预计的用途。对于一个具体的预计来说，5.2～5.10条中的所有程序、步骤和条件未必都是适用的。例如，某简易装置或软件单元单纯的可靠性预计就无须涉及任何维修。
表1要求的信息
预计的特征
预计的用途
预计的对象
条款编号
国家标准局1987-02-20批准
可靠性
带究余的有
维修的产品
维修性
有效性
1987-12-01实施
特征鼠
要求与条件
系统或设备的功能
故障的定义
质量/可靠性提纲
环境条件
工作条件
维修工作
维护条件
修理条件
维修保障条件
可靠性结构分析
应力分析
维修性分析
维修保障分析
可擎性
结构模型
模型转换
数学模型
维修性
结构模型
模型转换
数学模型
有效性
结构模型
模型转换
数学模型
数据源
可靠性数据
维修性数据
维修保障数据
计算原理
预计结果
条款编号
GB7289—87

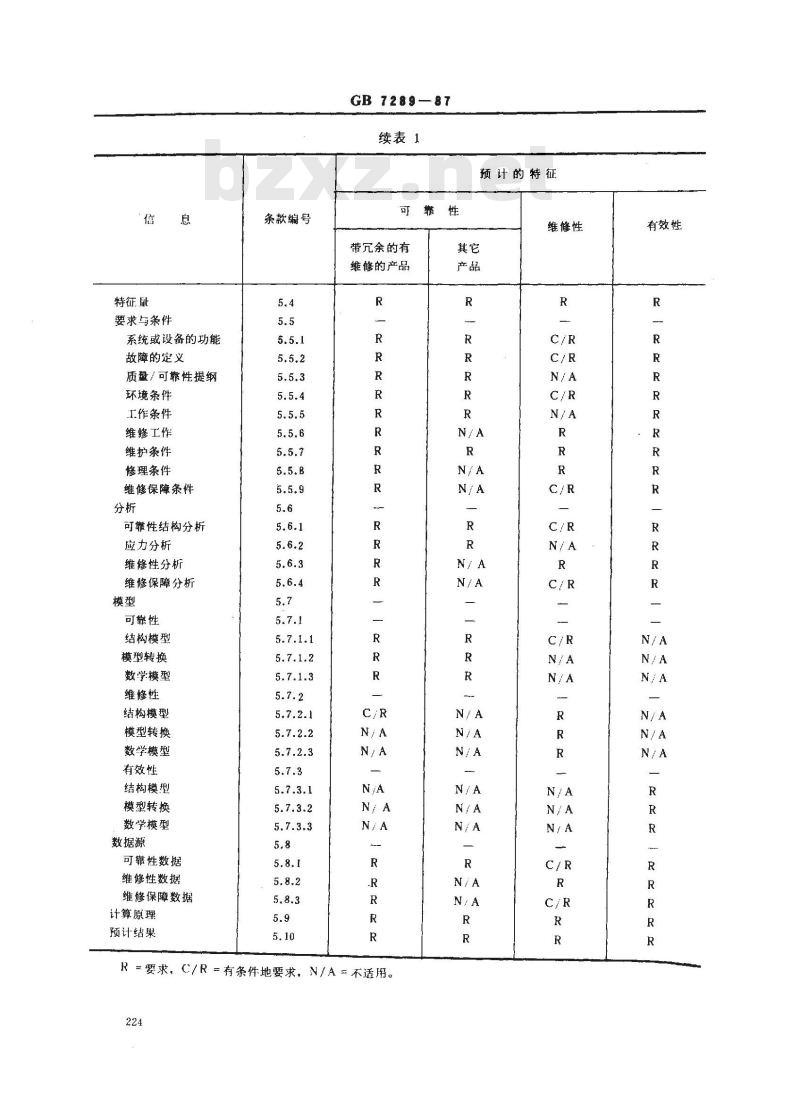

续表1
可靠性
带亢余的有
维修的产品
R=要求，C/R=有条件地要求，N/A=不适用。224
预计的特征
维修性
有效性

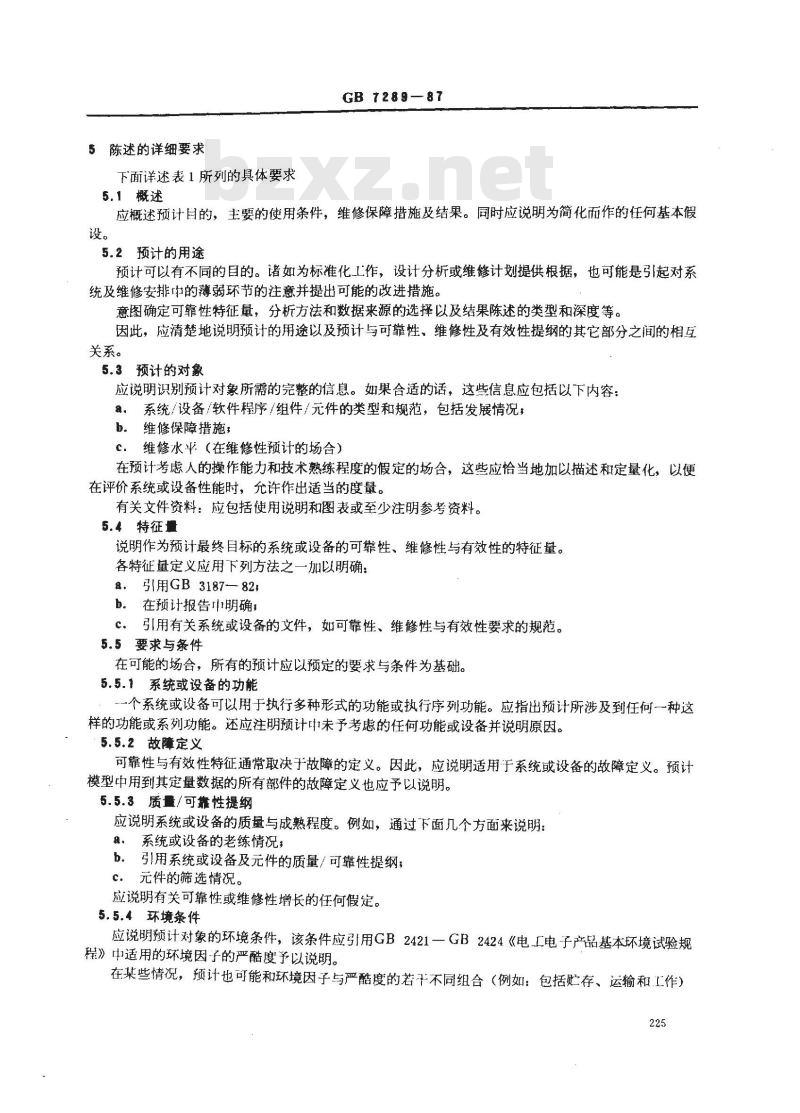

5陈述的详细要求
下面详述表1所列的具体要求
GB 7289—87
5.1概述
应概述预计目的，主要的使用条件，维修保障措施及结果。同时应说明为简化而作的任何基本假设。
5.2预计的用途
预计可以有不同的目的。诸如为标准化工作，设计分析或维修计划提供根据，也可能是引起对系统及维修安排中的薄弱环节的注意并提出可能的改进措施。意图确定可靠性特征量，分析方法和数据来源的选择以及结果陈述的类型和深度等。因此，应清楚地说明预计的用途以及预计与可靠性，维修性及有效性提纲的其它部分之间的相互关系。
5.3预计的对象
应说明识别预计对象所需的完整的信息。如果合适的话，这些信息应包括以下内容：系统/设备/软件程序/组件/元件的类型和规范，包括发展情况，s
维修保障措施：
维修水平（在维修性预计的场合）c.
在预计考虑人的操作能力和技术熟练程度的假定的场合，这些应恰当地加以描述和定量化，以便在评价系统或设备性能时，允许作出适当的度量。有关文件资料：应包括使用说明和图表或至少注明参考资料。5.4特征量
说明作为预计最终目标的系统或设备的可靠性、维修性与有效性的特征量。各特征量定义应用下列方法之一加以明确：引用GB 3187—82;
b。在预计报告明确
引用有关系统或设备的文件，如可靠性、维修性与有效性要求的规范。c.
5.5要求与条件
在可能的场合，所有的预计应以预定的要求与条件为基础。5.5.1系统或设备的功能
个系统或设备可以用于执行多种形式的功能或执行序列功能。应指出预计所涉及到任何一种这样的功能或系列功能。还应注明预计中未予考虑的任何功能或设备并说明原因。5.5.2故障定义
可靠性与有效性特征通常取决于故障的定义。因此，应说明适用于系统或设备的故障定义。预计模型中用到其定量数据的所有部件的故障定义也应予以说明。5.5.3质量/可靠性提纲
应说明系统或设备的质量与成熟程度。例如，通过下面几个方面来说明：系统或设备的老练情况
b．引用系统或设备及元件的质量/可靠性提纲；c．元件的筛选情况。
应说明有关可靠性或维修性增长的任何假定。5.5.4环境条件
应说明预计对象的环境条件，该条件应引用GB2421一GB2424《电工电子产品基本环境试验规程》中适用的环境因子的严酷度予以说明。在某些情况，预计也可能和环境因子与严酷度的若干不同组合（例如：包括贮存、运输和工作）225
有关。

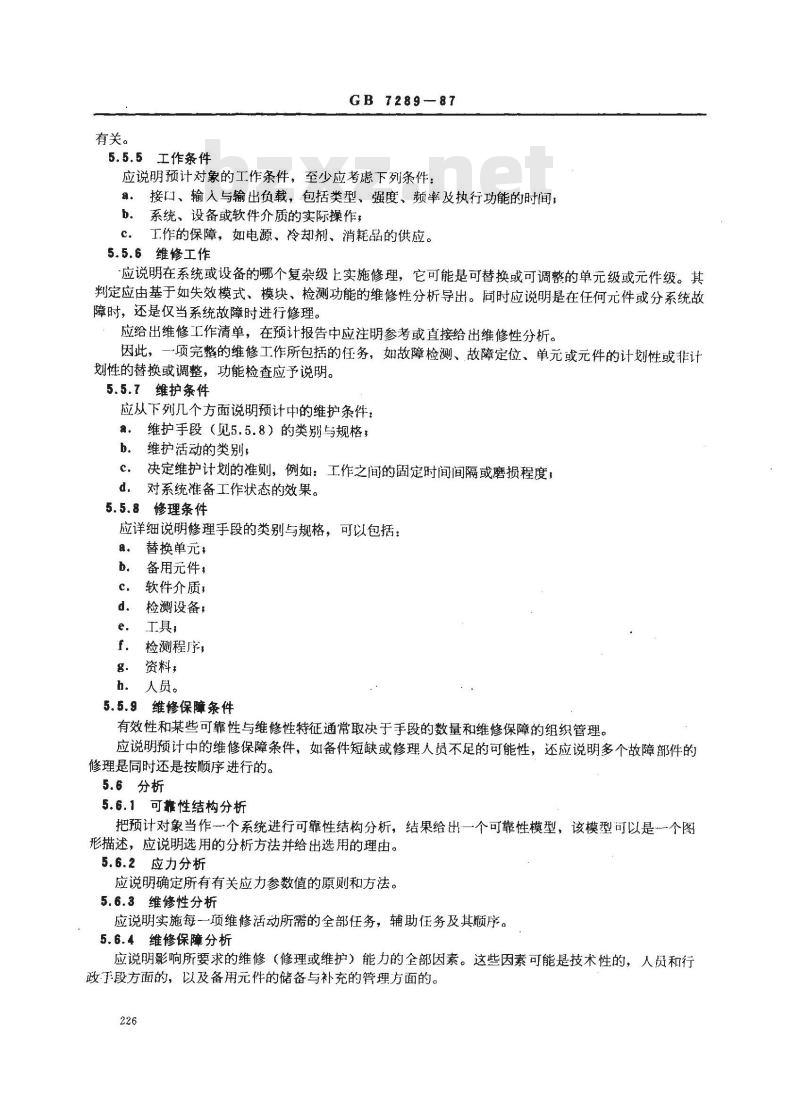

5.5.5工作条件
GB 7289-87
应说明预计对象的工作条件，至少应考虑下列条件：接口、输入与输出负载，包括类型、强度、频率及执行功能的时间，a
b。系统、设备或软件介质的实际操作，c。工作的保障，如电源、冷却剂、消耗品的供应。5.5.6维修工作
应说明在系统或设备的哪个复杂级上实施修理，它可能是可替换或可调整的单元级或元件级。其判定应由基于如失效模式、模块、检测功能的维修性分析导出。同时应说明是在任何元件或分系统故障时，还是仅当系统故障时进行修理。应给出维修工作清单，在预计报告中应注明参考或直接给出维修性分析。因此，一项完整的维修工作所包括的任务，如故障检测、故障定位、单元或元件的计划性或非计划性的替换或调整，功能检查应予说明。5.5.7维护条件
应从下列几个方面说明预计中的维护条件：维护手段（见5.5.8）的类别与规格，8
维护活动的类别；
决定维护计划的准则，例如：工作之间的固定时间间隔或磨损程度；c.
对系统准备工作状态的效果。
5.5.8修理条件
应详细说明修理手段的类别与规格，可以包括：替换单元，
备用元件：
软件介质；
检测设备：
工具；
检测程序，
资料，
人员。
维修保障条件
有效性和某些可靠性与维修性特征通常取决于手段的数量和维修保障的组织管理。应说明预计中的维修保障条件，如备件短缺或修理人员不足的可能性，还应说明多个故障部件的修理是同时还是按顺序进行的。5.6分析
5.6.1可靠性结构分析
把预计对象当作个系统进行可靠性结构分析，结果给出一个可靠性模型，该模型可以是一个图形描述，应说明选用的分析方法并给出选用的理由。5.6.2应力分析
应说明确定所有有关应力参数值的原则和方法。5.6.3维修性分析Www.bzxZ.net
应说明实施每一项维修活动所需的全部任务，辅助任务及其顺序。5.6.4维修保障分析
应说明影响所要求的维修（修理或维护）能力的全部因素。这些因素可能是技术性的，人员和行政手段方面的，以及备用元件的储备与补充的管理方面的。226

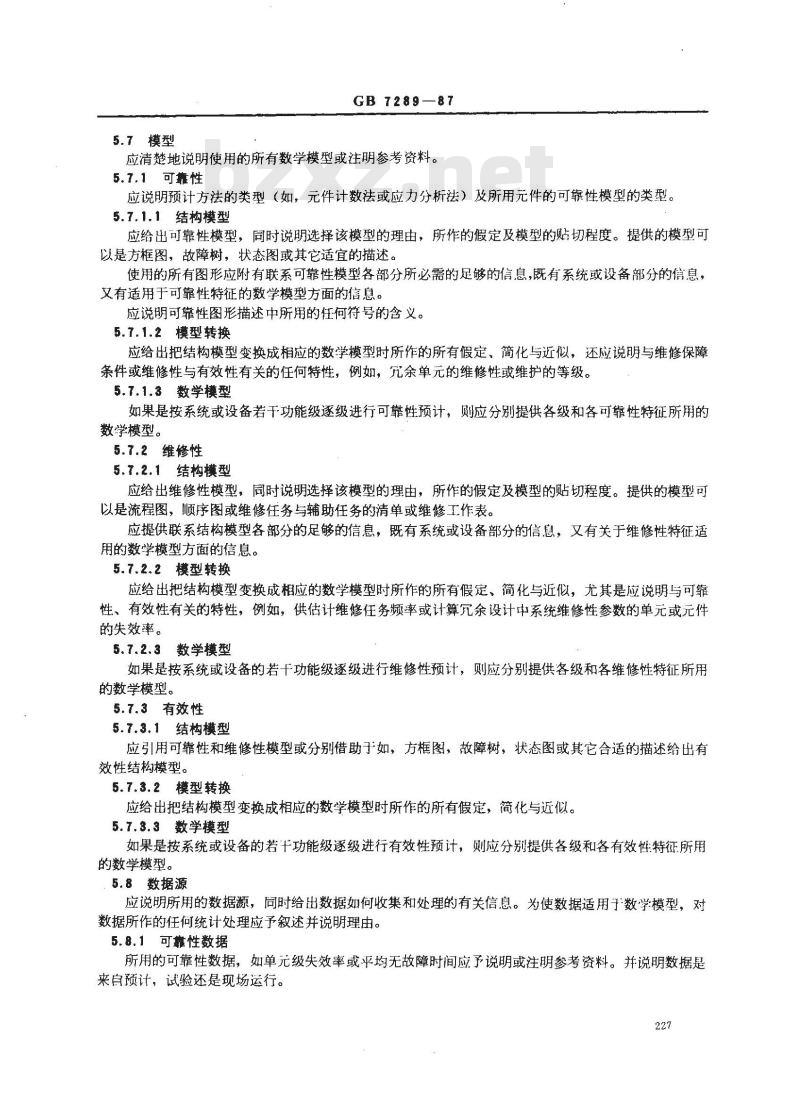

5.7模型
GB 7289—87
应清楚地说明使用的所有数学模型或注明参考资料。5.7.1 可靠性
应说明预计方法的类型（如，元件计数法或应力分析法）及所用元件的可靠性模型的类型。5.7.1.1结构模型
应给出可靠性模型，同时说明选择该模型的理由，所作的假定及模型的贴切程度。提供的模型可以是方框图，故障树，状态图或其它适宜的描述。使用的所有图形应附有联系可靠性模型各部分所必需的足够的信息，既有系统或设备部分的信息，又有适用于可靠性特征的数学模型方面的信息。应说明可靠性图形描述中所用的任何符号的含义。5.7.1.2模型转换
应给出把结构模型变换成相应的数学模型时所作的所有假定、简化与近似，还应说明与维修保障条件或维修性与有效性有关的任何特性，例如，亢余单元的维修性或维护的等级。5.7.1.3数学模型
如果是按系统或设备若干功能级逐级进行可靠性预计，则应分别提供各级和各可靠性特征所用的数学模型。
5.7.2维修性
5.7.2.1结构模型
应给出维修性模型，同时说明选择该模型的理由，所作的假定及模型的贴切程度。提供的模型可以是流程图，顺序图或维修任务与辅助任务的清单或维修工作表。应提供联系结构模型各部分的足够的信息，既有系统或设备部分的信惠，又有关于维修性特征适用的数学模型方面的信息。
5.7.2.2模型转换
应给出把结构模型变换成相应的数学模型时所作的所有假定、简化与近似，尤其是应说明与可靠性、有效性有关的特性，例如，供估计维修任务频率或计算允余设计中系统维修性参数的单元或元件的失效率。
5.7.2.3数学模型
如果是按系统或设备的若干功能级逐级进行维修性预计，则应分别提供各级和各维修性特征所用的数学模型。
5.7.3有效性
5.7.3.1结构模型
应引用可靠性和维修性模型或分别借助于如，方框图，故障树，状态图或其它合适的描述给出有效性结构模型。
5.7.3.2模型转换
应给出把结构模型变换成相应的数学模型时所作的所有假定，简化与近似。5.7.3.3数学模型
如果是按系统或设备的若干功能级逐级进行有效性预计，则应分别提供各级和各有效性特征所用的数学模型。
5.8数据源
应说明所用的数据源，同时给出数据如何收集和处理的有关信息。为使数据适用子数学模型，对数据所作的任何统计处理应予叙述并说明理由。5.8.1可靠性数据
所用的可靠性数据，如单元级失效率或平均无故障时间应予说明或注明参考资料。并说明数据是来自预计，试验还是现场运行。227
5.8.2维修性数据
GB 7289-87
所用的维修性数据，如各级的平均实际修理时间应予说明或注明参考资料。5.8.3维修保障数据
应直接或用概率术语说明所用的维修保障数据，如修理人员及备件的数量。当这些数据能够简要表达时，可结合维修保障条件一起来说明或引用这些数据（例如，表示故障备用单元替换的概率）。5.9计算原理
应说明中间和最终结果的数值计算方法（包括所用的近似方法）。5.10预计结果
应按预计的用途和选用的可靠性、维修性与有效性特征清楚地提供数值结果，结论和不确定事情的讨论。
可以指出预计结果对其它环境、工作和维修条件的适用性。228
GB 7289-87
附录A
预计的工作内容
（参考件）
提供预计的工作顺序以阐明陈述预计的原则。这个程序不作为标准。系统或设备的可靠性、维修性与有效性特征的预计通常可看作一个多级程序。从构造的模型可导出实际系统或设备的各特征的结论，但构造模型的方法不同，其最后结果可能很不相同。一般来说，该程序归结为六个不同的步骤（见下图），从期望的结果出发，沿流程图逆行，就可得到要求的任务，数据源，中间结果和输入条件。原始条件
/系统/设备A
失效定义
环境条件
工作条件
维修作
维护5.5.87
修理5.5.9
维修保障
病量 /可糖性2
A.1确定条件
可糖性结构
应力分析
维修性
维修保障
可囊性计算
可靠性
预计结果
可靠性
结构模型
可幕性
数学模型
维修性
结构模型
维修性
数学模型
有效性
结构模型
有效性
数学模型
有效性计
有效性
预计结果
模型转换
模型转换
模型转换
模型转换
维修性计算
维修性
预计结果
程序流程图
收集环境、工作与维修条件等方面的信息及系统或设备的功能。A.2分析
通过分析以确定以下内容：
系统或设备的结构；
数据转换
数据转换
数据转换
数据转换
图形符号说明：
数据源
可性数据
维修保障
维修性数据
7输人条件或数据！
最后结果
/间结果
系统或设备及其部件所受的应力，系统或设备的维修性特性：
维修保障。
GB 728987
根据分析，建立可靠性、维修性与有效性结构模型。A.3模型转换
根据要求的精度、预计的用途及现有的概率模型工具，选择可靠性、维修性与有效性的数学模型。A.4获取数据
选择可靠性、维修性与维修保障的数据源，然后将数学模型应用于这些数据。A.5计算
选择具有足够精度的计算方法并实施计算。编写报告
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由全国电工电子产品可靠性与维修性标准化技术委员会归口。本标准由电子工业部第五研究所起草。230
