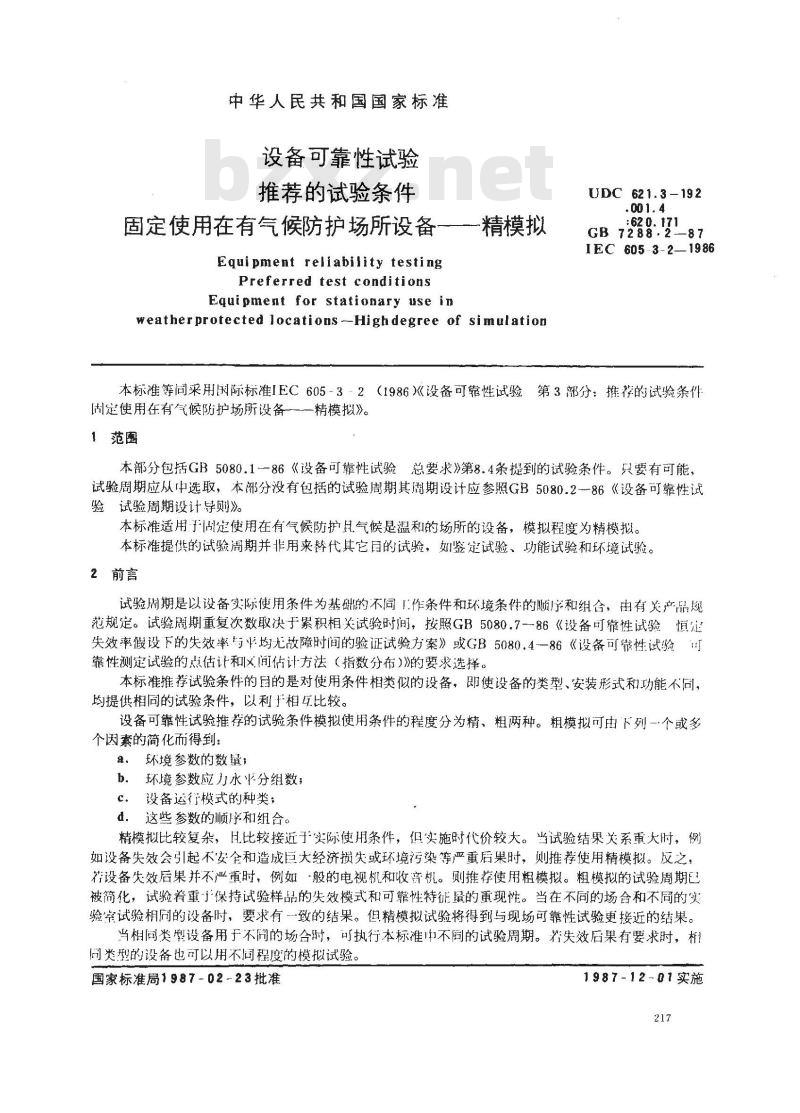

中华人民共和国国家标准
设备可靠性试验
推荐的试验条件
固定使用在有气候防护场所设备精模拟
Equipment reliability testingPreferred test conditions
Equipment for stationary use inweatherprotected locations--Highdegree of simulationUDC 621.3 -192
.001. 4
GB 7288.2-87
IEC 605-3-2-1986
本标准等同采用国际标准IEC605-32（1986《设备可靠性试验第3部分：推荐的试验条件固定使用在有气候防护场所设备———精模拟》。1范围
本部分包括GB5080.1--86《设备可靠性试验总要求》第8.4条提到的试验条件。只要有可能，试验周期应从中选取，本部分没有包括的试验周期其周期设计应参照GB5080.2-86《设备可靠性试验试验周期设计导则》
本标准适用于闹定使用在有气候防护且气候是温和的场所的设备，模拟程度为精模拟。本标准提供的试验周期并非用来替代其它目的试验，如鉴定试验、功能试验和环境试验。2前言
试验周期是以设备实际使用条件为基础的不同1作条件和环境条件的顺序和组合，由有关产品规范规定。试验周期重复次数取决于累积相关试验时间，按照GB5080.7-86《设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案》或GB5080.4一86《设备可靠性试验可靠性测定试验的点估计和文间估计方法（指数分布）》的要求选择。本标准推荐试验条件的目的是对使用条件相类似的设备，即使设备的类型、安装形式和功能不同，均提供相同的试验条件，以利于相互比较。设备可靠性试验推荐的试验条件模拟使用条件的程度分为精、粗两种。粗模拟可由下列一个或多个因素的简化而得到：
a。环境参数的数量；
b．环境参数应力水分组数；
c。设备运行模式的种类；
d，这些参数的顺序和组合。
精模拟比较复杂，比较接近于实际使用条件，但实施时代价较大。当试验结果关系重大时，例如设备失效会引起不安全和造成臣大经济损失或环境污染等严重后果时，则推荐使用精模拟。反之，着设备失效后果并不严重时，例如一般的电视机和收高机。则推荐使用粗模拟。粗模拟的试验周期已被简化，试验着重保持试验样品的失效模式和可靠性特征量的重现性。当在不同的场合和不同的实验室试验相同的设备时，要求有一致的结果。但精模拟试验将得到与现场可靠性试验更接近的结果。当相同类型设备用于不同的场合时，可执行本标准中不同的试验周期。若失效后果有要求时，相同类型的设备也可以用不间程度的模拟试验。国家标准局1987-02-23批准
1987-12-01实施

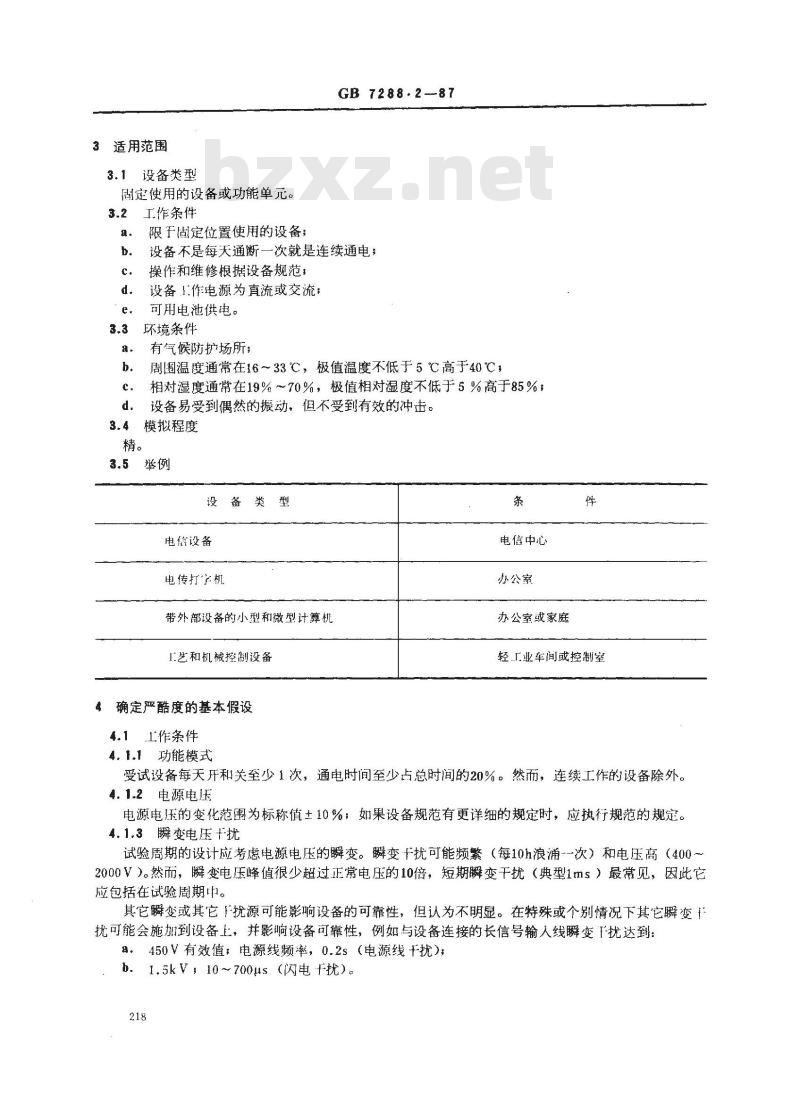

3适用范围
3.1设备类型
商定使用的设备或功能单元。
工作条件
限于固定位置使用的设备；
GB7288.2--87
设备不是每天通断一次就是连续通电；操作和维修根据设备规范：
设备1作电源为直流或交流；
可用电池供电。
环境条件
有气候防护场所；
周围温度通常在1633℃，极值温度不低于5℃高于40℃，相对湿度通常在19%～70%，极值相对湿度不低于5%高于85%；设备易受到偶然的振动，但不受到有效的冲击。3.4
模拟程度
3.5举例
电信设备
电传打字机
带外部设备的小型和微型计算机I.艺和机械控制设备
确定严酷度的基本假设
4.1工作条件
4.1.1功能模式
电信中心
办公室
办公室或家庭
轻工业车间或控制室
受试设备每天开和关至少1次，通电时间至少点总时间的20%。然而，连续工作的设备除外。4.1.2电源电压
电源电压的变化范围为标称值土10%；如果设备规范有更详细的规定时，应执行规范的规定。4.1.3瞬变电压十扰
试验周期的设计应考虑电源电压的瞬变。瞬变十扰可能频繁（每10h浪涌一次）和电压高（400~2000V）。然而，瞬变电压峰值很少超过正常电压的10倍，短期瞬变干扰（典型1ms）最常见，因此它应包括在试验周期中。
其它瞬变或其它于扰源可能影响设备的可靠性，但认为不明显。在特殊或个别情况下其它瞬变于扰可能会施加到设备上，并影响设备可靠性，例如与设备连接的长信号输人线瞬变下扰达到：a。450V有效值；电源线频率，0.2s（电源线干扰）；b．1.5kV，10～700us（闪电+扰)。218
GB 7288.287
这些其它的十扰应在设备可靠性试验规范中加以说明。4.2气候条件
认为设备工作在如下有气候防护的场所：a.
温度控制场所；
有周期性地转换加热和冷却，但要防止出现极端低温必要时可加湿，避免极端十燥条件；建筑物结构能预防户外气候日变化；设备的耗散功率不应该引起周围温度超过第3.3条的范围，否则要增加冷却。e.
上述场所设备的气候条件用图1气候图表示。气候条件应不超过气候图中的极值。气候图内不可能给出表示气候的统计分布，它取决于户外气候日和季节变化。空气绝对湿度（g·m-3）
4.3机械条件
空气温度（℃）

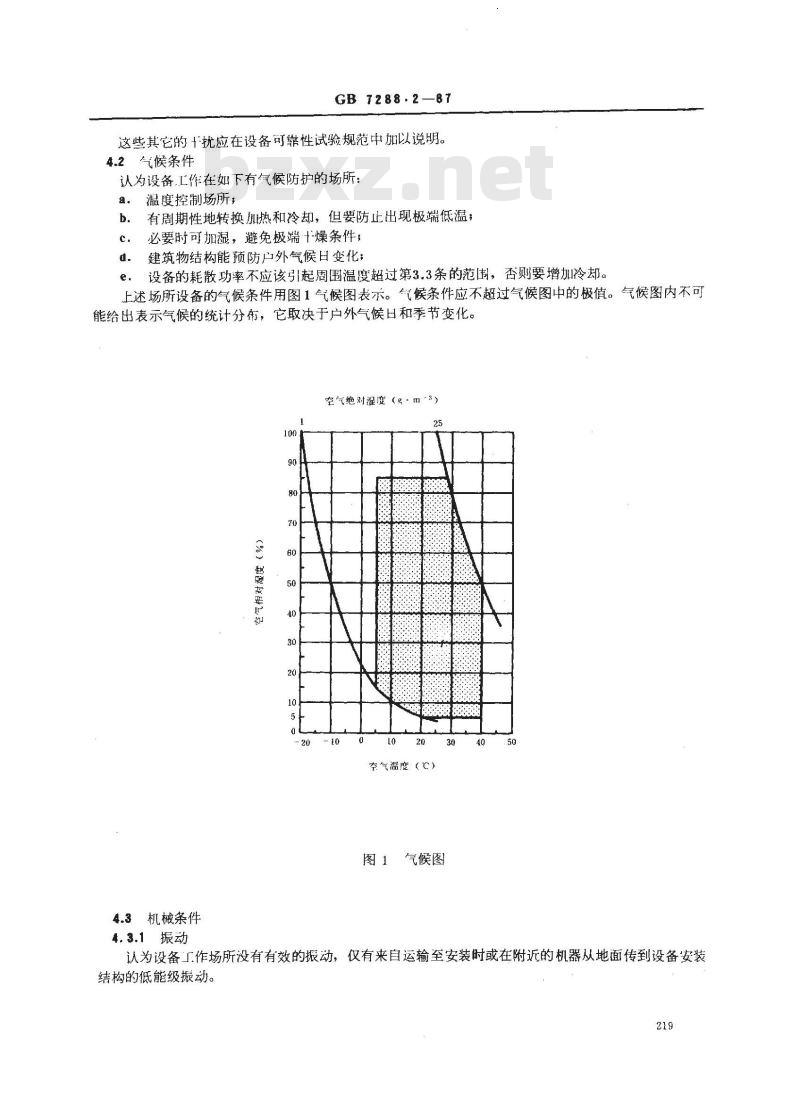

图1气候图
4.3.1振动
认为设备工作场所没有有效的振动，仅有来自运输至安装时或在附近的机器从地面传到设备安装结构的低能级振动。
GB 7288.2—87

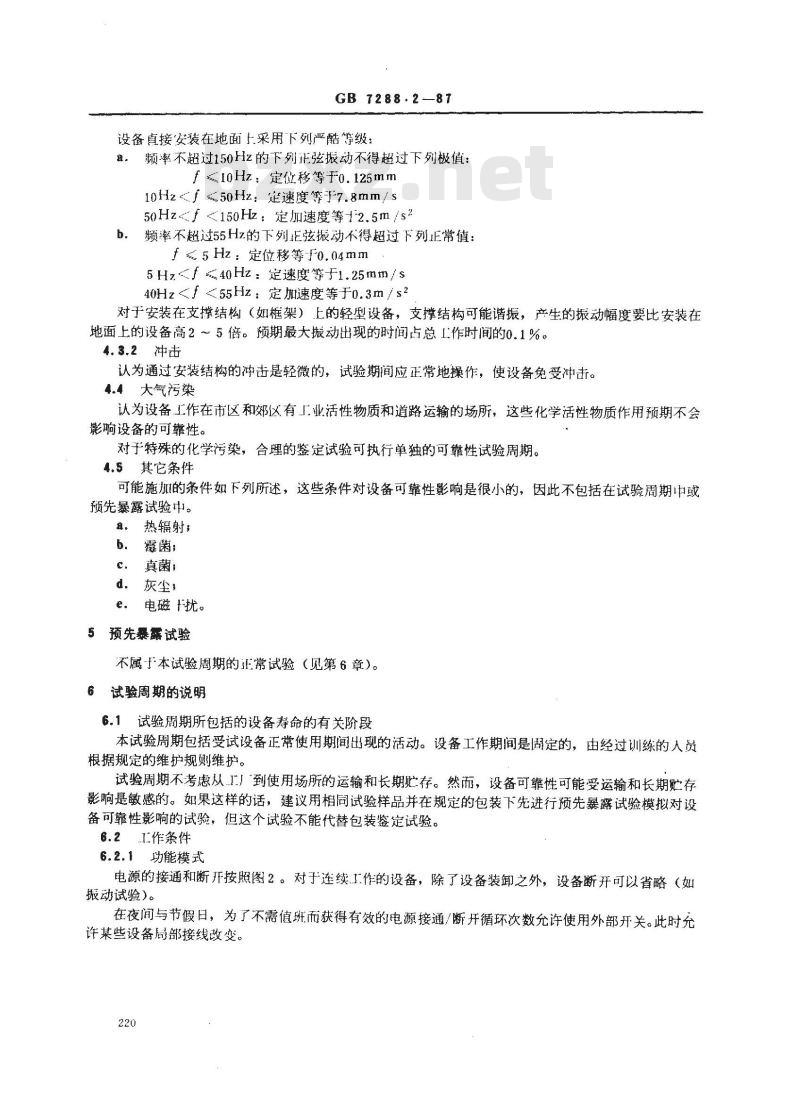

设备直接安装在地面上采用下列严酷等级：a。频率不超过150Hz的下列正弦振动不得超过下列极值：f≤10Hz：定位移等于0.125mm
10H2<≤50Hz：定速度等于7.8mm/s50Hzf<150Hz：定加速度等12.5m/s2b.频率不超过55Hz.的下列正弦摄动不得超过下列正常值：f≤5Hz：定位移等于0.04mm
5Hz认为通过安装结构的冲击是轻微的，试验期间应正常地操作，使设备免受冲击。4.4大气污染
认为设备工作在市区和郊区有工业活性物质和道路运输的场所，这些化学活性物质作用预期不会影响设备的可靠性。
对于特殊的化学污染，合理的鉴定试验可执行单独的可靠性试验周期。4.5其它条件免费标准bzxz.net
可能施加的条件如下列所述，这些条件对设备可靠性影响是很小的，因此不包括在试验周期中或预先暴露试验中。
a．热辐射；
b．霉菌；
真菌：
灰尘，
电磁扰。
预先暴露试验
不属于本试验周期的正常试验（见第6章）。6试验周期的说明
6.1试验周期所包括的设备寿命的有关阶段本试验周期包括受试设备正常使用期间出现的活动。设备工作期间是闹定的，由经过训练的入员根据规定的维护规则维护。
试验周期不考虑从工厂到使用场所的运输和长期贮存。然而，设备可靠性可能受运输和长期贮存影响是敏感的。如果这样的话，建议用相同试验样品并在规定的包装下先进行预先暴露试验模拟对设备可靠性影响的试验，但这个试验不能代替包装鉴定试验。6.2工作条件
6.2.1功能模式
电源的接通和断开按照图2。对于连续工作的设备，除了设备装卸之外，设备断开可以省略（如搬动试验）。
在夜间与节假日，为了不需值班而获得有效的电源接通/断开循环次数允许使用外部开关。此时允许某些设备剧部接线改变。
溢度（℃）
相对混度（%）
电网电话
接通！断升循环
额定作
6.2.2电源电压
GB7288.2—87
电源线
信号线

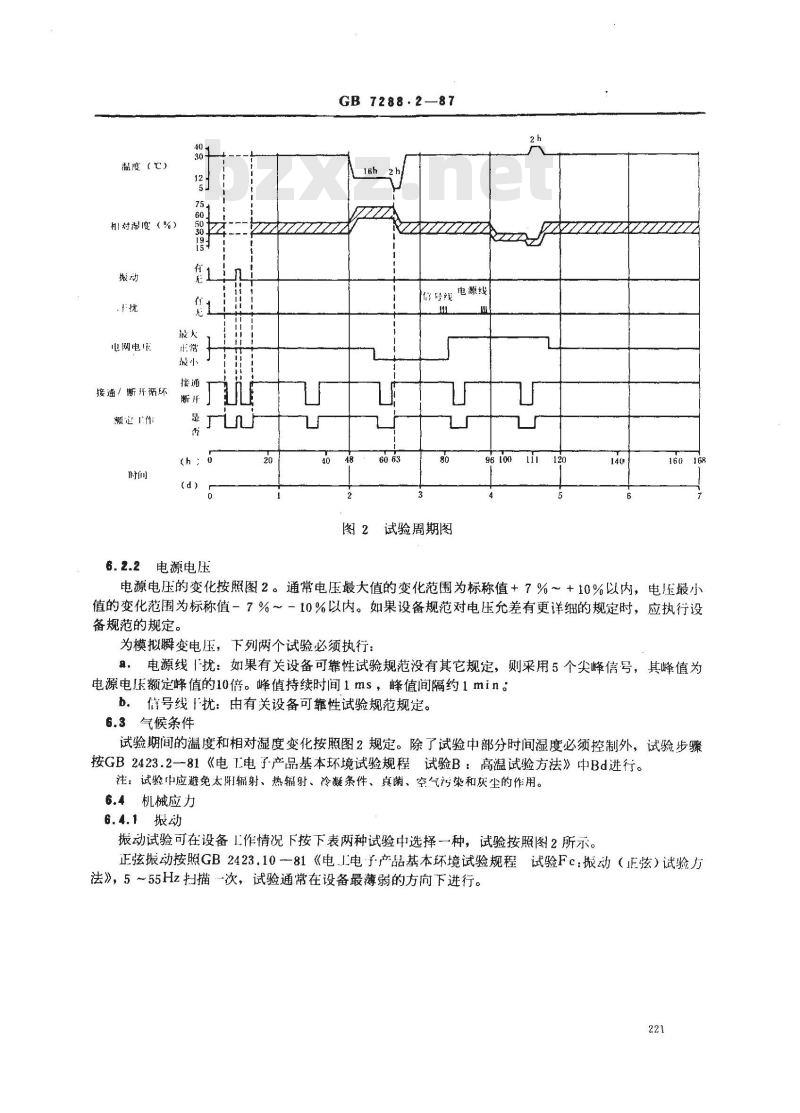

图2试验周期图
电源电压的变化按照图2。通常电压最大值的变化范围为标称值+7%～+10%以内，电压最小值的变化范围为标称值－7%～－10%以内。如果设备规范对电压允差有更详细的规定时，应执行设备规范的规定。
为模拟瞬变电压，下列两个试验必须执行：a．电源线1扰：如果有关设备可靠性试验规范没有其它规定，则采用5个尖峰信号，其峰值为电源电压额定峰值的10倍。峰值持续时间1ms，峰值间隔约1min。b。信号线于扰：由有关设备可靠性试验规范规定。6.3气候条件
试验期间的温度和相对湿度变化按照图2规定。除了试验中部分时间湿度必须控制外，试验步骤按GB2423.2一81《电电子-产品基本环境试验规程试验B：高温试验方法》中Bd进行。注：试验中应避免太附辐射、热辐射、冷凝条件、真菌、空气污染和灰尘的作用。6.4机械应力
振动试验可在设备L作情况下按下表两种试验中选择一种，试验按照图2所示。正弦振动按照GB2423.1081《电工电于产品基本环境试验规程试验Fc：搬动（正弦）试验方法》，5～55Hz扫描-次，试验通常在设备最薄弱的方向下进行。221
设备类型
安装在地面上
安装在支撑结构上
GB 7288-2—87
低于交越频率位移幅值
高于交越频率加速度幅值
振动试验按GB2421--81《电工电子产品基本环境试验规程总则》规定的正常的试验大汽条件下进行。
由于试验样品的重量、尺寸和现有的振动台可能限制振动试验的进行，如果存在这种情况，任何必要的修改必须得到双方同意并应在相应的可靠性试验规范中详细说明。6.4.2冲击
不适用。
7相关试验时间
相关试验时间的-般定义见GB5080.1-86第9.5条。相关试验时间包括预定的接通时间和断开时间，见图2。故障期间的修理、预防性维护、试验条件重新调整和转移试验样品到另一个试验设备的时间不计人相关试验时间。附加说明：
本标准由中华人民共和阔电子L业部提出。本标准由全国电电子可靠性与维修性标准化技术委员会归口。本标准主要起草人李明芳、刘佩蓉、曹治民、卢坤祥。222
