【国家标准(GB)】 设备可靠性试验 推荐的试验条件 室内便携设备-粗模拟

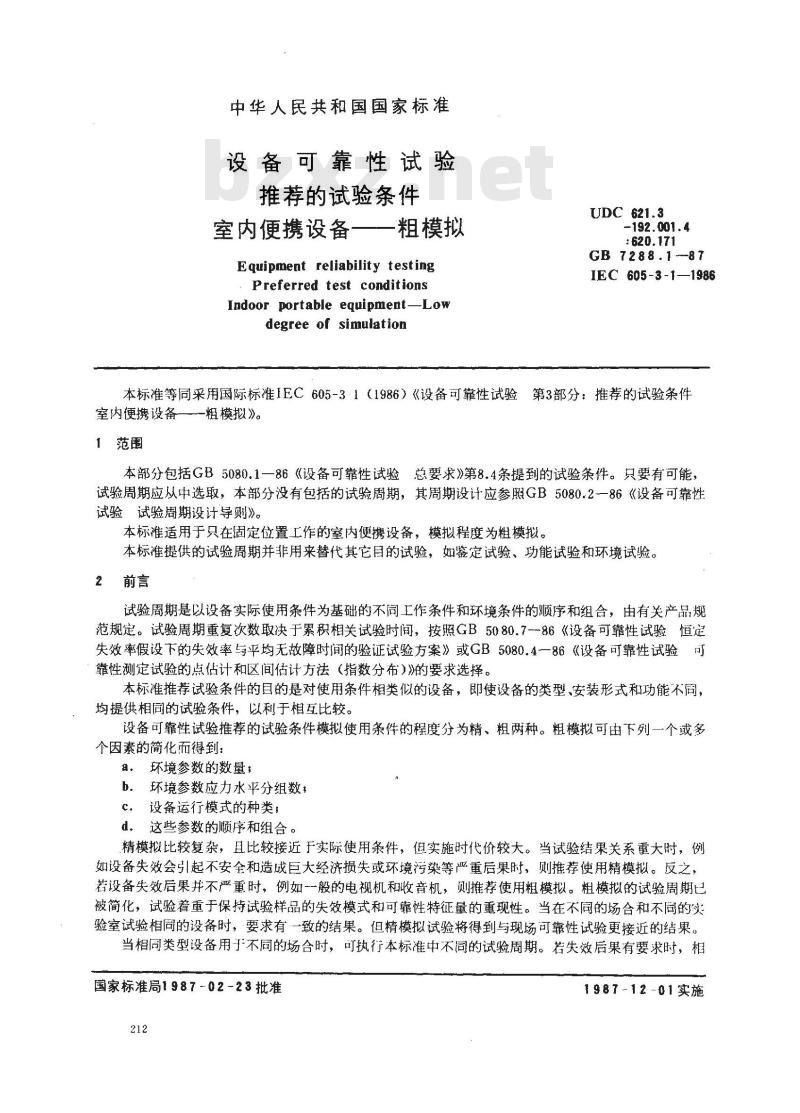

中华人民共和国国家标准
设备可靠性试验
推荐的试验条件
室内便携设备——粗模拟
Equipment reliability testingPreferred test conditions
Indoor portable equipmentLowdegree of simulation
UDC 621.3
-192.001. 4
: 620.171
GB 7288.1--87
IEC 605-3-1—1986
本标准等同采用国际标准IEC605-31（1986）《设备可靠性试验第3部分：推荐的试验条件室内便携设备
1范围
一粗模拟》。
本部分包括GB5080.1一86《设备可靠性试验总要求》第8.4条提到的试验条件。只要有可能，试验周期应从中选取，本部分没有包括的试验周期，其周期设计应参照GB5080.2-一86《设备可靠性试验试验周期设计导则》。
本标准适用于只在固定位置工作的室内便携设备，模拟程度为粗模拟。本标准提供的试验周期并非用来替代其它目的试验，如鉴定试验、功能试验和环境试验。2前言
试验周期是以设备实际使用条件为基础的不同工作条件和环境条件的顺序和组合，由有关产品规范规定。试验周期重复次数取决于累积相关试验时间，按照GB5080.7-~86《设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案》或GB5080.4一86《设备可靠性试验靠性测定试验的点估计和区间估计方法（指数分布）》的要求选择。本标准推荐试验条件的目的是对使用条件相类似的设备，即使设备的类型、安装形式和功能不同，均提供相同的试验条件，以利于相互比较。设备可靠性试验推荐的试验条件模拟使用条件的程度分为精、粗两种。粗模拟可由下列一个或多个因素的简化而得到：
a。环境参数的数量，
b．环境参数应力水平分组数
c．设备运行模式的种类；
d。这些参数的顺序和组合。
精模拟比较复杂，且比较接近于实际使用条件，但实施时代价较大。当试验结果关系重大时，例如设备失效会引起不安全和造成巨大经济损失或环境污染等严重后果时，则推荐使用精模拟。反之，若设备失效后果并不严重时，例如一般的电视机和收音机，则推荐使用粗模拟。粗模拟的试验周期已被简化，试验着重于保持试验样品的失效模式和可靠性特征量的重现性。当在不同的场合和不同的实验室试验相同的设备时，要求有一致的结果。但精模拟试验将得到与现场可靠性试验更接近的结果。当相同类型设备用于不同的场合时，可执行本标准中不同的试验周期。若失效后果有要求时，相国家标准局1987-02-23批准
1987-12-01实施
GB 7288.1—87

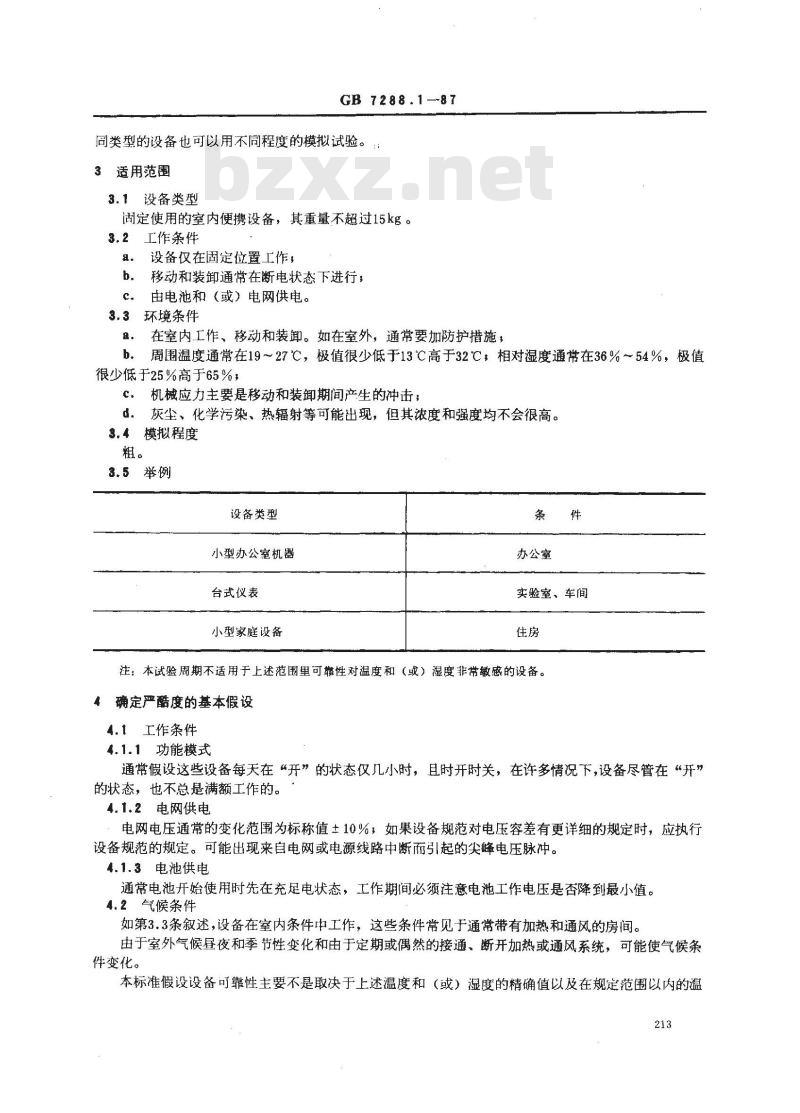

同类型的设备也可以用不同程度的模拟试验。适用范围
3.1设备类型
固定使用的室内便携设备，其重量不超过15kg。3.2工作条件
设备仅在固定位置工作；
b。移动和装卸通常在断电状态下进行；c。由电池和（或）电网供电。
3.3环境条件
a。在室内工作、移动和装卸。如在室外，通常要加防护措施，b。周围温度通常在19～27℃，极值很少低于13℃高于32℃，相对湿度通常在36%～54%，极值很少低于25%高于65%
C。机械应力主要是移动和装卸期间产生的冲击；d。灰尘、化学污染、热辐射等可能出现，但其浓度和强度均不会很高。3.4模拟程度wwW.bzxz.Net
3.5举例
设备类型
小型办公室机器
台式仪表
小型家庭设备
办公室
实验室、车间
注：本试验周期不适用于上述范围里可靠性对温度和（或）湿度菲常敏感的设备。4确定严酷度的基本假设
4.1工作条件
4.1.1功能模式
通常假设这些设备每天在“开”的状态仅几小时，且时开时关，在许多情况下，设备尽管在“开”的状态，也不总是满额工作的。4.1.2电网供电
电网电压通常的变化范围为标称值±10%，如果设备规范对电压容差有更详细的规定时，应执行设备规范的规定。可能出现来自电网或电源线路中断而引起的尖峰电压脉冲。4.1.3电池供电
通常电池开始使用时先在充足电状态，工作期间必须注意电池工作电压是否降到最小值。4.2气候条件
如第3.3条叙述，设备在室内条件中工作，这些条件常见于通常带有加热和通风的房间。由于室外气候昼夜和季节性变化和由于定期或偶然的接通、断开加热或通风系统，可能使气候条件变化。
本标准假设设备可靠性主要不是取决于上述温度和（或）湿度的精确值以及在规定范围以内的温213
度和（或）湿度变化。
GB 7288.187

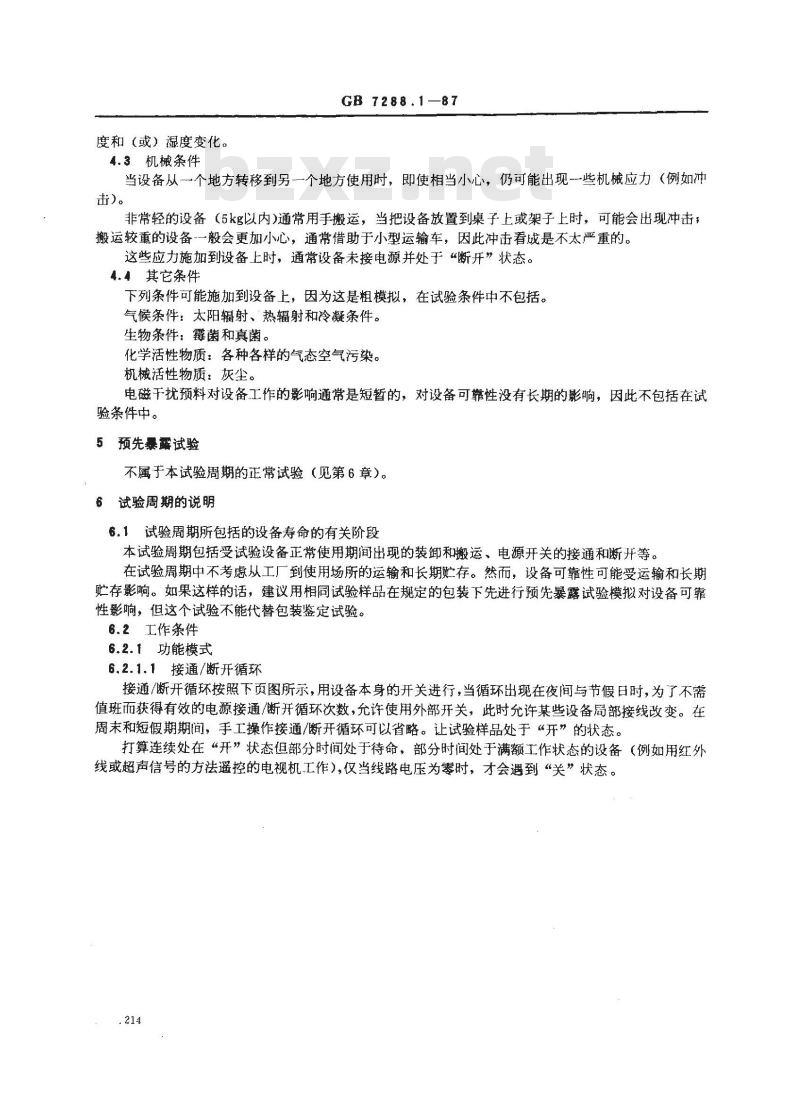

4.3机械条件
当设备从一个地方转移到另一个地方使用时，即使相当小心，仍可能出现一些机械应力（例如冲击)。
非常轻的设备（5kg以内）通常用手搬运，当把设备放置到桌子上或架子上时，可能会出现冲击搬运较重的设备-一般会更加小心，通常借助于小型运输车，因此冲击看成是不太严重的。这些应力施加到设备上时，通常设备未接电源并处于“断开”状态。4.4其它条件
下列条件可能施加到设备上，因为这是粗模拟，在试验条件中不包括。气候条件：太阳辐射、热辐射和冷凝条件。生物条件：霉菌和真菌。
化学活性物质：各种各样的气态空气污染。机械活性物质：灰尘。
电磁干扰预料对设备工作的影响通常是短暂的，对设备可靠性没有长期的影响，因此不包括在试验条件中。
5预先暴露试验
不属于本试验周期的正常试验（见第6章）。6试验周期的说明
6.1试验周期所包括的设备寿命的有关阶段本试验周期包括受试验设备正常使用期间出现的装卸和搬运、电源开关的接通和断开等。在试验周期中不考从工厂到使用场所的运输和长期贮存。然而，设备可靠性可能受运输和长期贮存影响。如果这样的话，建议用相同试验样品在规定的包装下先进行预先暴露试验模拟对设备可靠性影响，但这个试验不能代替包装鉴定试验。6.2工作条件
6.2.1功能模式
6.2.1.1接通/断开循环
接通/断开循环按照下页图所示，用设备本身的开关进行，当循环出现在夜间与节假日时，为了不需值班而获得有效的电源接通/断开循环次数，允许使用外部开关，此时允许某些设备局部接线改变。在周末和短假期期间，手工操作接通/断开循环可以省略。让试验样品处于“开”的状态。打算连续处在“开”状态但部分时间处于待命，部分时间处于满额工作状态的设备（例如用红外线或超声信号的方法遥控的电视机工作），仅当线路电压为零时，才会遇到“关”状态。.214
温度（℃）
相对湿度（%）
电网电压
电池电压
楼通/断开循环
额定作
时间（h）
6.2.1.2额定工作
GB 7288.1--87

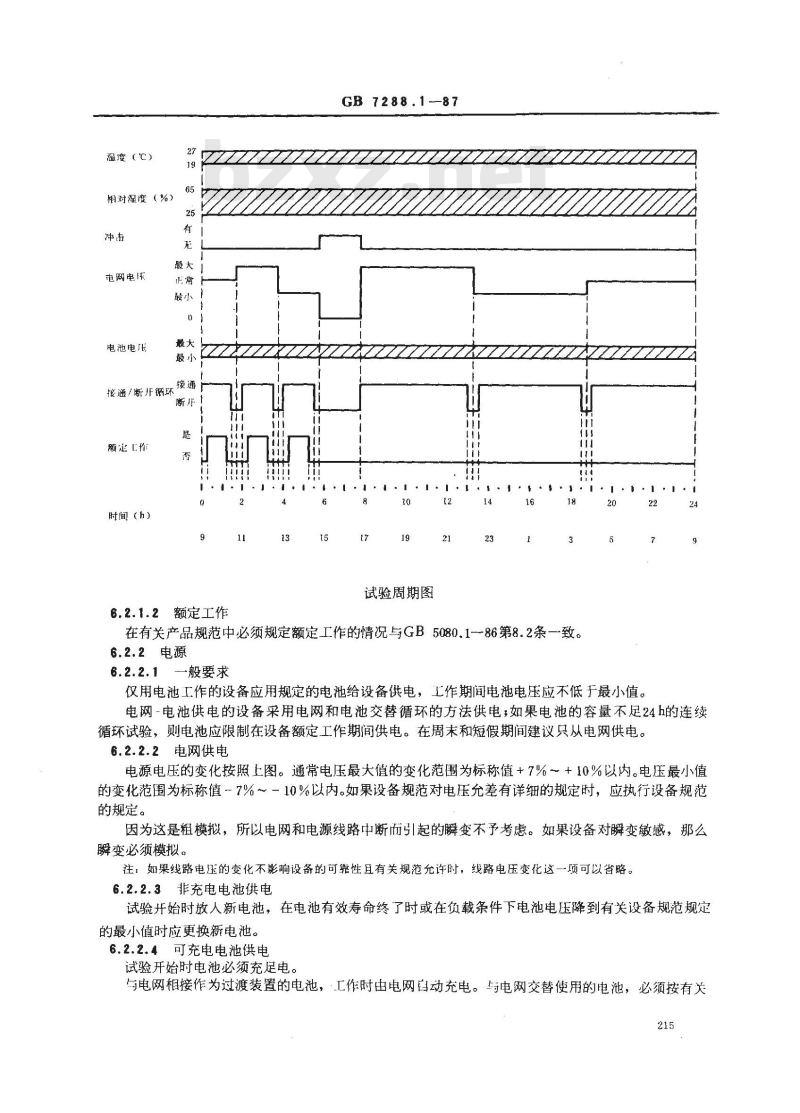

试验周期图
在有关产品规范中必须规定额定工作的情况与GB5080.1-86第8.2条一致。6.2.2电源
一般要求　
仅用电池工作的设备应用规定的电池给设备供电，工作期间电池电压应不低于最小值。24
电网-电池供电的设备采用电网和电池交替循环的方法供电：如果电池的容量不足24h的连续循环试验，则电池应限制在设备额定工作期间供电。在周末和短假期间建议只从电网供电。6.2.2.2电网供电
电源电压的变化按照上图。通常电压最大值的变化范围为标称值+7%～+10%以内。电压最小值的变化范围为标称值－7%～一10%以内。如果设备规范对电压允差有详细的规定时，应执行设备规范的规定。
因为这是粗模拟，所以电网和电源线路中断而引起的瞬变不予考虑。如果设备对瞬变敏感，那么瞬变必须模拟。
注：如果线路电压的变化不影响设备的可靠性且有关规范允许时，线路电压变化这一项可以省略。6.2.2.3非充电电池供电
试验开始时放人新电池，在电池有效寿命终了时或在负载条件下电池电压降到有关设备规范规定的最小值时应更换新电池。
6.2.2.4可充电电池供电
试验开始时电池必须充足电。
与电网相接作为过渡装置的电池，·工作时由电网自动充电。与电网交替使用的电池，必须按有关215
GB 7288.1—87

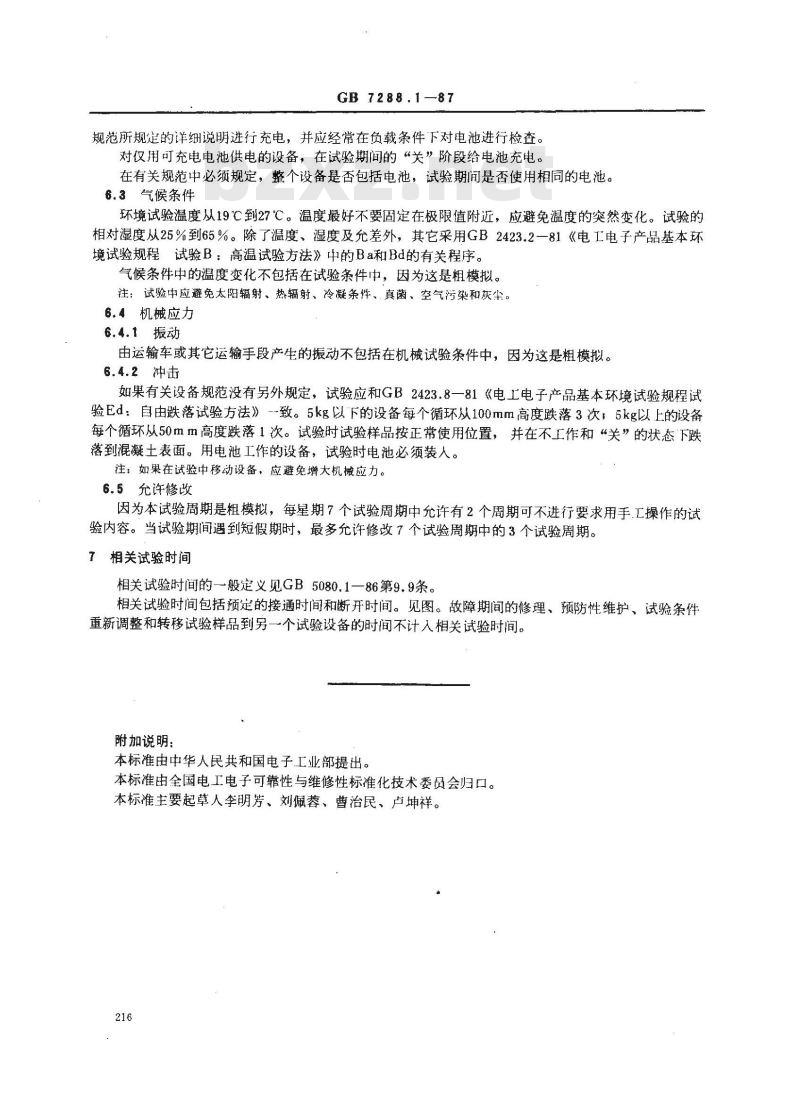

规范所规定的详细说明进行充电，并应经常在负载条件下对电池进行检查。对仅用可充电电池供电的设备，在试验期间的“关”阶段给电池充电。在有关规范中必须规定，整个设备是否包括电池，试验期间是否使用相同的电池。6.3气候条件
环境试验温度从19℃到27℃。温度最好不要固定在极限值附近，应避免温度的突然变化。试验的相对湿度从25%到65%。除了温度、湿度及允差外，其它采用GB2423.2一81《电工电子产品基本环境试验规程试验B：高温试验方法》中的Ba和Bd的有关程序。气候条件中的温度变化不包括在试验条件中，因为这是粗模拟。注；试验中应避免太阳辐射、热辐射、冷凝条件、真菌、空气污染和灰尘。6.4机械应力
6.4.1振动
由运输车或其它运输手段产生的振动不包括在机械试验条件中，因为这是粗模拟。6.4.2冲击
如果有关设备规范没有另外规定，试验应和GB2423.8一81《电工电子产品基本环境试验规程试验Ed：自由跌落试验方法》-致。5kg以下的设备每个循环从100mm高度跌落3次；5kg以上的设备每个循环从50mm高度跌落1次。试验时试验样品按正常使用位置，并在不工作和“关”的状态下跌落到混凝土表面。用电池工作的设备，试验时电池必须装人。注：如果在试验中移动设备，应避免增大机械应力。6.5允许修改
因为本试验周期是粗模拟，每星期7个试验周期中允许有2个周期可不进行要求用手.工操作的试验内容。当试验期间遇到短假期时，最多允许修改？个试验周期中的3个试验周期。7相关试验时间
相关试验时间的一般定义见GB5080.1一86第9.9条。相关试验时间包括预定的接通时间和断开时间。见图。故障期间的修理、预防性维护、试验条件重新调整和转移试验样品到另一个试验设备的时间不计入相关试验时间。附加说明，
本标准由中华人民共和国电子工业部提出。本标准由全国电工电子可靠性与维修性标准化技术委员会归口。本标准主要起草人李明芳、刘佩蓉、曹治民、卢坤祥。216
