【国家标准】 无损检测 渗透检测 第6部分温度低于10℃的渗透检测

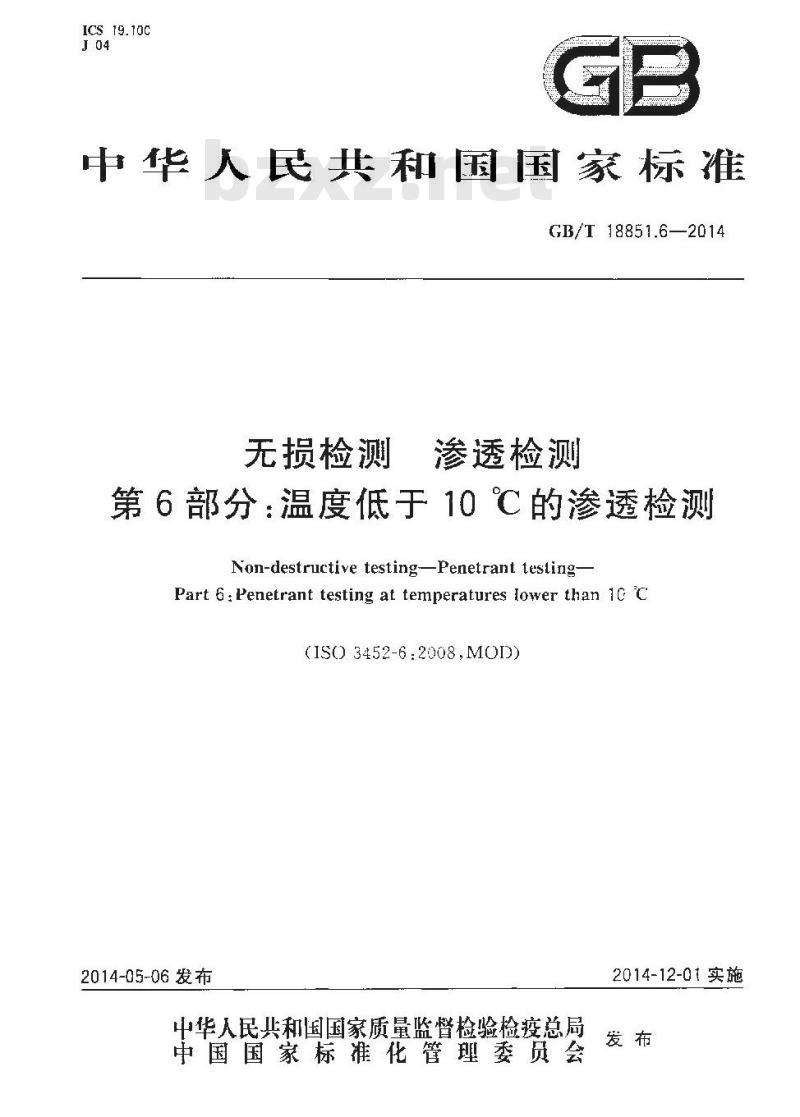

ICS19.10c
中华人民共和国国家标准
GB/T 18851.6—2014
无损检测
渗透检测
第6部分：温度低于10℃的渗透检测Non-destructive testing-Penetrant testing-Part 6: Penetrant testing at temperatures lower than 1c C(IS0 3452-6.2008,MOD)
2014-05-06发布
中华入民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施

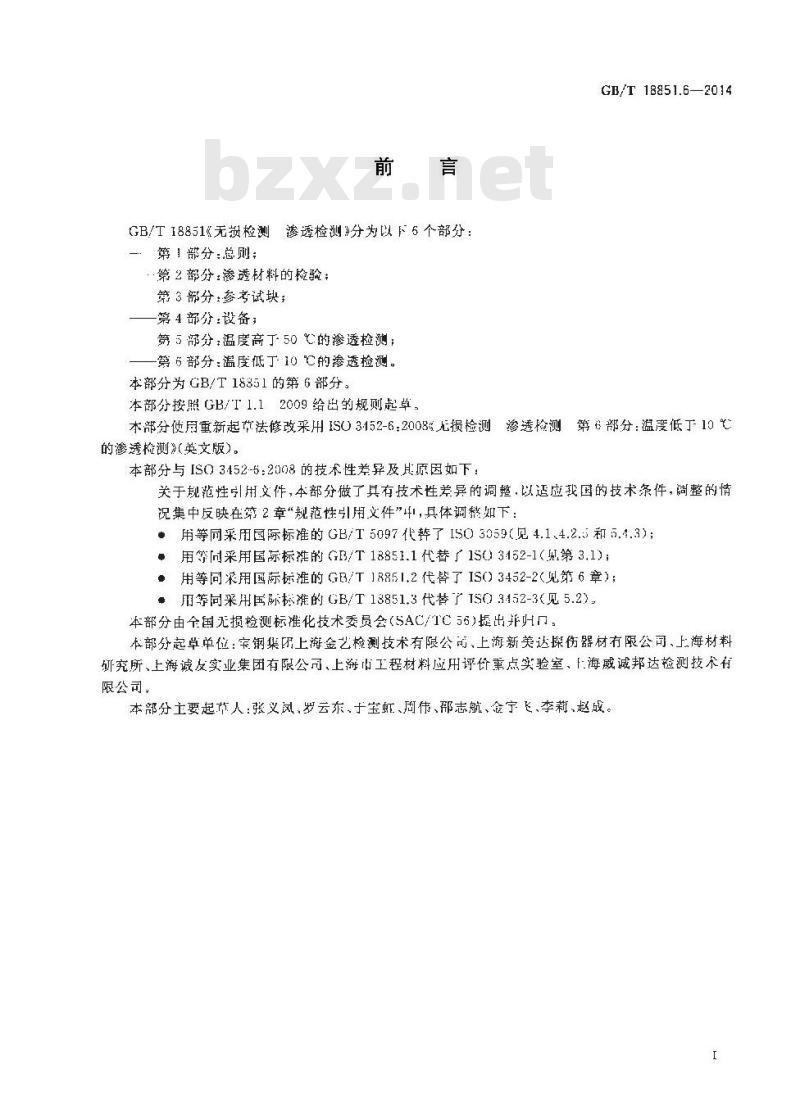

GB/T18851《无损检测渗透检测\分为以下6个部分：一第1部分：总则;
第2部分·渗透材料的检验：
第3部分参考试块；
—第4部分设备；
5部分：温度高丁50℃的渗透检测;第6部分：温度低丁10℃的渗透检测。本部分为GB/T 18851 的第6部分。本部分按照GB/T1.12009给出的规则起卓。GB/T 18851.6—2014
本部分使用重新起节法修改采用IS03152-6.2008无损检测渗透检测第部分：温度低于10℃的渗秀检测》（英文版）
本部分与ISO3452-6：2008的技术性差异及其原因如下：关于规范性引用文件，本部分做了其有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在筛2章规范性引用文件”中，具体调整如下：，用等同采用国际标准的GB/T5097代了IS03059（见4.1、4.2.5和5.1.3)；用等间采用国际标准的GB/T18851.1代替厂1S3152-1（州第3.1)；·用等同采用国际标准的GB/T18851.2代替了IS(）3452-2（见第6章）；，用等同采用国际标准的GB/T18851.3代替了TSC)3452-3（见5.2)。本部分由全国无损检测标准化技术委员会（SAC/TC55)提出并H门，本部分起草单位：宝钢集团上海金艺检测技术有限公司、上海新美达操伤器材有限公司、上海材料研究所、上游诚友实业集团有限公司、上游市工程材料应用评价重点实验室、.海威诚邦达检测技术有限公司
本部分主要起节人：张义凤、罗云东、于宝虹、周伟、部志航、金宁飞、李莉、赵成。GB/T18851.6—2014

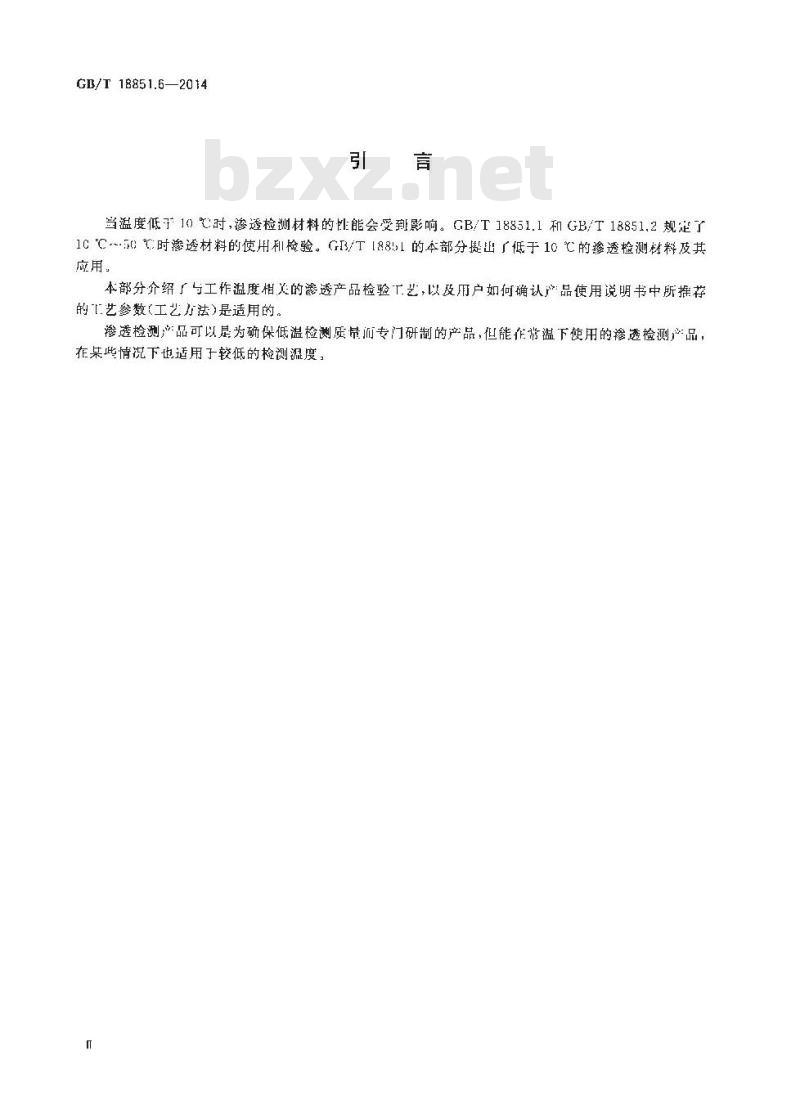

当温度低于10℃时，渗透检测材料的性能会受到影响。GB/T18851.1和GB/T18851.2规定了1CC5时渗透材料的使用和检验。GB/T[8851的本部分提出了低于10℃的渗透检测材料及其应用
本部分介绍与工作温度相关的渗透产品检验下艺，以及用户如何确认产品使用说明书中所握荐的「艺参数(工艺方法)是适用的。渗透检测产品可以是为确保低温检测质量而专门研制的产品，但能作常温下使用的渗透检测产品，在某些情况下也适用子较低的检测温度，1范围

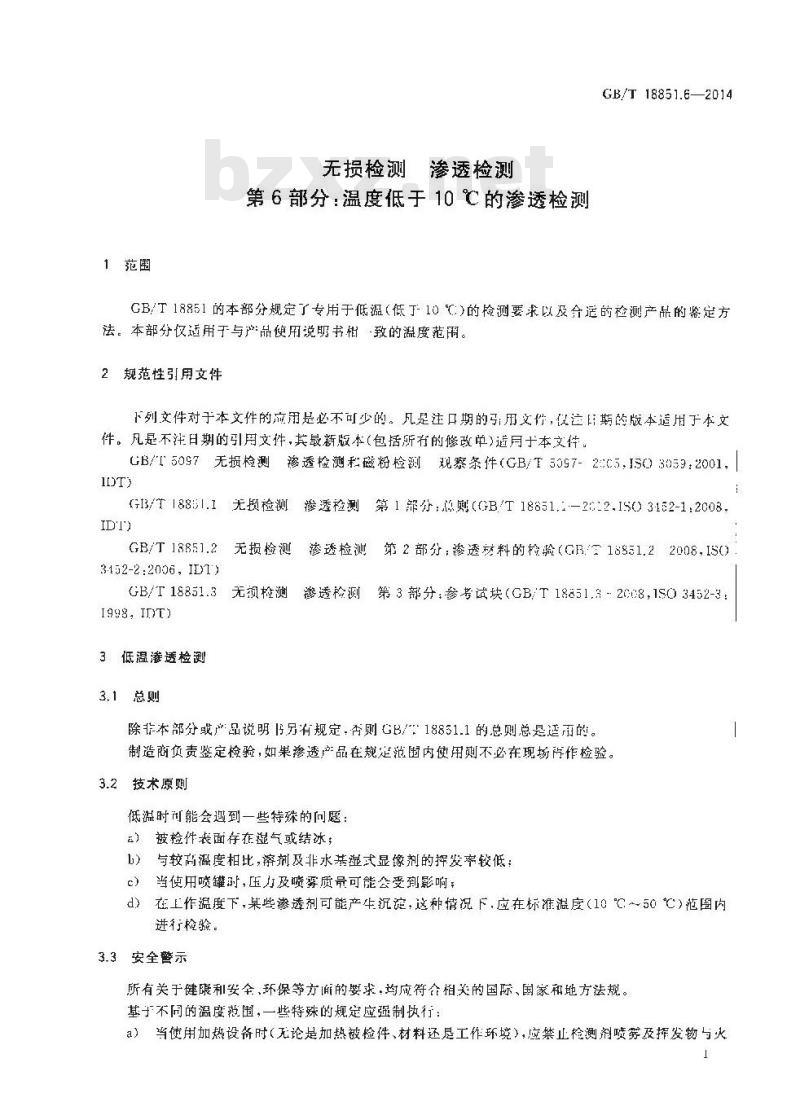

无损检测渗透检测
第6部分：温度低于10C的渗透检测GB/T 18851.6—2014
GB/T18851的本部分规定了专用于低温（低丁-10C:）的检测要求以及合适的检测产品的鉴定方法。本部分仅适用于与产品使用说明书相致的温度范用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注口期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适月于本文件。GB/T5097无损检测渗透检测和磁粉检测观察条件（GB/T5057-2:C5,ISC）3059:2001，DT
G13/T18851.1无损检测渗透检测第1部分：总则（GB/T18851.1-20:2.ISO3152-1:2008IDT)
GB/T 18851.2
无损检测
渗透检测第2部分；渗透材料的拉验（GBT18851.22008,IS0)3152-2:2006,ID13
GB/T18851.3无损检测
透检测第3部分：参考试块（CBT18851.82C081SO3452-3：1998,IT)
3低温渗透检测
3.1总则
除本部分或产品说明另有规定，否则GB/：18851.1的总则总是适雨的。制造商负责鉴定检验，如果渗透产品在规定范围内使用则不必在现场作检验。3.2技术原则
低溢时间能会遗到一些特殊的问题：）被捡件表面存在湿气或结冰；b）与较高温度相比,溶剂及非水基湿式显像剂的挥发率较低：c）当使用喷罐时，压力及喷雾质量可能会受到影响；d）在上作温度下，某些渗透剂可能产牛沉淀，这种情况下，应在标准温度（10\C~~50℃）范图内进行检验。
3.3安全警示
所有关于健曦和安全、环保等方面的要求，均应符合相关的国际、国家和地方法规。基于不同的温度范围，一些特殊的规定应强制执行：a）当使用加热设备时（无论是加热被检件、材料还是工作环境），应禁止检测剂喷雾及挥发物与火1

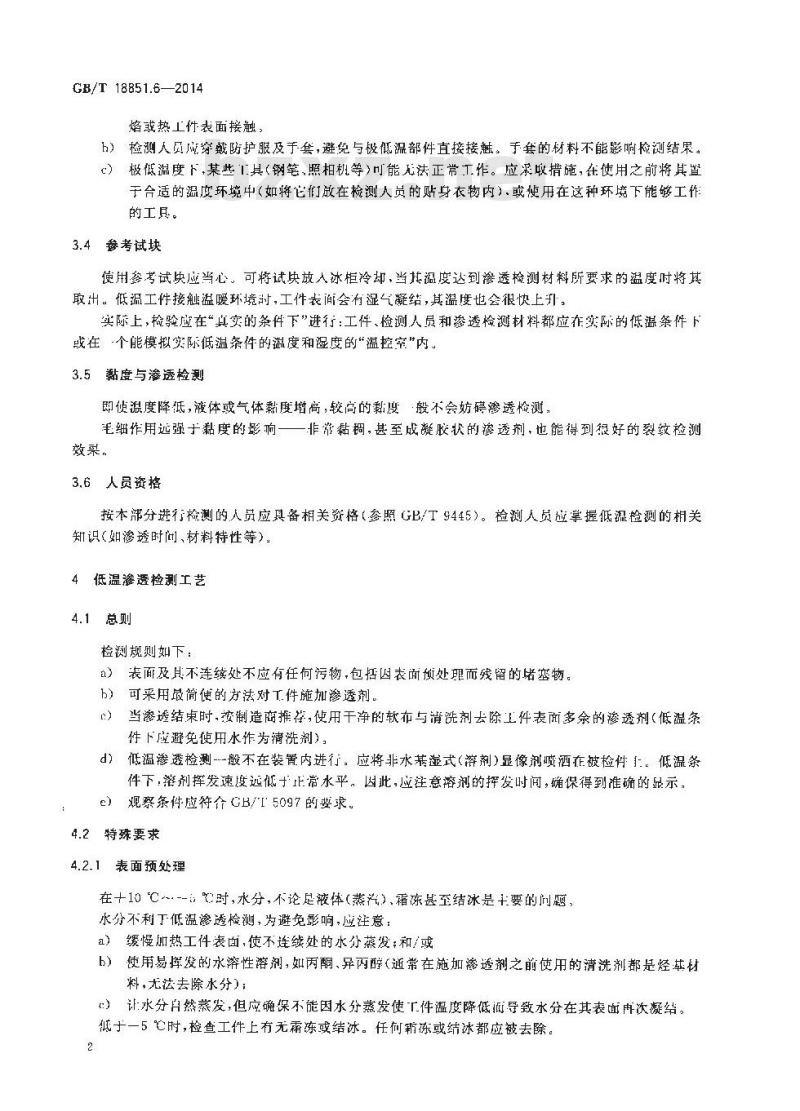

GB/T 18851.6—2014
烙或热工件表面接触
h）检测人员成穿裁防护服及于套，避免与极低温部件直接接魅。于套的材料不能影响检测结果。c
极被低温度下，某些1具（钢笔，照相机等)可能无法正常工作。应采取措随，在使用之前将其置于合适的温度环境中（如将它们放在检测人员的贴身衣物内）.或使用在这种环境下能够工作的工具。
3.4参考试块
使用参考试快应当心。可将试快放人冰柜冷却，当其温度达到渗透检测材料所要求的温度时将其取出。低温工性接触温暖环境时，工件表间会有湿气凝结，其温度也会很快上升。实际上，检验应在“真实的条件下\进行：工件、检测人员和渗透检测材料都应在实际的低温条件下或在·个能模拟实际低温条件的温度和湿度的“温控室\内。3.5黏度与渗透检测
即使温度降低，液体或气体黏度增高，较高的黏度般不会妨碍渗透检测，毛细作用远强于黏度的影响一一非常黏稠，甚至成避胶状的诊透剂，也能得到很好的裂纹检测效染。
3.6人员资搭
按本部分进行检测的人员应具备相关资格（参照GB/T9445）。检测人员应掌握低温检测的相关知识（如渗透时间、材料特性等）4低温滏透检测工艺
4.1总则
检测规则如下：
a）表面及其不连续处不应有任何污物，包括因表预处理而残留的堵塞物。b）可采用最简使的方法对T.件施加渗透剂。当渗透结束时-按制造商推荐，使用干净的软布与清洗剂去除工件表面多余的渗透剂（低温条件下应避免使用水作为清洗剂），d）低温渗透检测-般不在装置内进行，应将非水湿式（溶剂)显像剂喷洒在被检件1低湿条件下，溶剂挥发速度远低于正常水平，因此，应注意溶剂的挥发时间，确保得到准确的显示，e）观察条件应符合CB/T5097的要求。4.2特殊要求
4.2.1表面预处理
在十10C~--时，水分，不论足液体（蒸汽）、霜冻甚至结冰是十要的问题，水分不利于低湿渗透检测，为避免影响，应注意：a）缓慢加热工件表面，使不连续处的水分蒸发：和/或b）使用易挥发的水溶性溶剂，如丙酮、异丙醇（通常在施加渗透剂之前使用的清洗剂都是烃基材料·无法去除水分)；
）让：水分自然蒸发，但应确保不能因水分蒸发使T.件温度降低而导致水分在其表面再次凝结。低于一5℃时，检查工件上有无需冻或结冰。任何霸冻或结冰都应被去除。2
4.2.2渗透剂的施加/渗透时间
渗透剂可以使用压力喷罐喷涂，也可使用其他简便的方式施加。GB/T 18851.6—2014
通常，低温下不连续处的水分无法完全去除，会阳碍渗透剂逊人不连续处，因此推荐低温渗透时间为常温(10℃～0℃)的两倍。
4.2.3多余游透剂的去除
即使用的是水洗型渗透剂，按制造商推荐，使用软布与清洗剂的去除效果也比水洗效果好，首先，使用软布尽量缭除渗透剂。然后，用少许清洗剂润湿软布，清除剩余的渗透剂。最后，用于燥的软布将渗透剂/清洗剂溃擦拭}净。放置几分钟，以便溶剂挥发。
4.2.4显像剂的施加
非水基湿式(溶剂）显像剂是最合适的选择。使用喷罐喷酒显像剂是最简便的方法，喷灌成保存在10℃以1以保证施加的显像剂薄且均匀。显像剂中的游剂应在3 min 内挥发十净，否则,缺陷指示会变得模糊从而炸以评定缺陷。为满足这：要求，可以使用缓慢流动的热空气加快溶剂的挥发（禁止使用红外加热器）。根据实际情况，显像时间可适当延长。4.2.5观察
观系件符合GB/T5097的要求，
5低温漆透检测材料的检验
5.1注意事项
许多在10~50℃下使用的渗透剂和最像剂也可在低温下使用，施明确规定所使用的脱脂剂，去除剂，因为所慢用的脱脂剂最好可落于水并能快速摔发，所便用的去除剂最好能快速摔发。
制造厨质说明渗透产品的最低使用温度。最低使用温度下,诊透剂不能出现分层。2参考试块
应使用G13/T188:1.3中的试块，5.3检验温度
检验应在制造商给出的最低使用温度点进行。5.4检验工艺
5,4.1清洗参考试块
在使用参考试块前，应用适当的方法清洗试块，并用合适的非水基湿式显像剂对试块有无显示进行3
GB/118851.6—2014下载标准就来标准下载网
检验。尚儿显示时该试快方可使用。在去除预检验显像剂直至渗透检测结束的全过程中不得再用裸露的双于接触试决（以免污染），可使用下净的白色棉质或其他适用于低温环境的手套辅助操作，试块温度设置
试块应置于检验温度条件下至少10min。成使用“温控空”。检测人员可施加渗透剂时进人温控室，完毕后离开，然后再进入室内擦除多余的渗透剂，溶剂浑发适当时间后再施加显像剂。意议在显像时,每 10 tnin 检查一饮显示情说。5.4.3
观察条件
观察条件应符合GB/T5097的要求。6结票
英敏度等级应按GB/T18851.2的相关规定执行。子
参考文献
创人员资格鉴定与认证
GB/T 9445
5无损检测
GB/T12604.3
无损检测
术渗透捡测
ISO 9001
质最管理体系要求
ISO/IEC17025
检测利校准实验室能力的通用要求GB/T 18851.6--2014
GET 18851.6-2014
打1期：21-7月611 F0093
中华人民共
国家标雅
无握检测渗透检测
第 6部分：温度低于10 ℃的灌透检测GB/T 18851.5 : 2011
中国标推出版社出版发行
北京市朝阳区和里西街甲2号（13C029)北京市西城区三里河北街16号(100C45)网址spc.net.cn
总编室：（910)54275323
发行寸1心：(010)51780235
送者服务部：（C19)68523945
中国标准出版拉素皇印刷厂印刷各地新华书店经销
开本 820×1230 1/16
印张0.75
2014个6月第一版
字数1？千字
支2314年6月第 -次印刷
t了： 1:596 -[-49400 定价
由本社发行中心调换
如有印装等错
版权专有
侵权必究
举报电话：（010）68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
