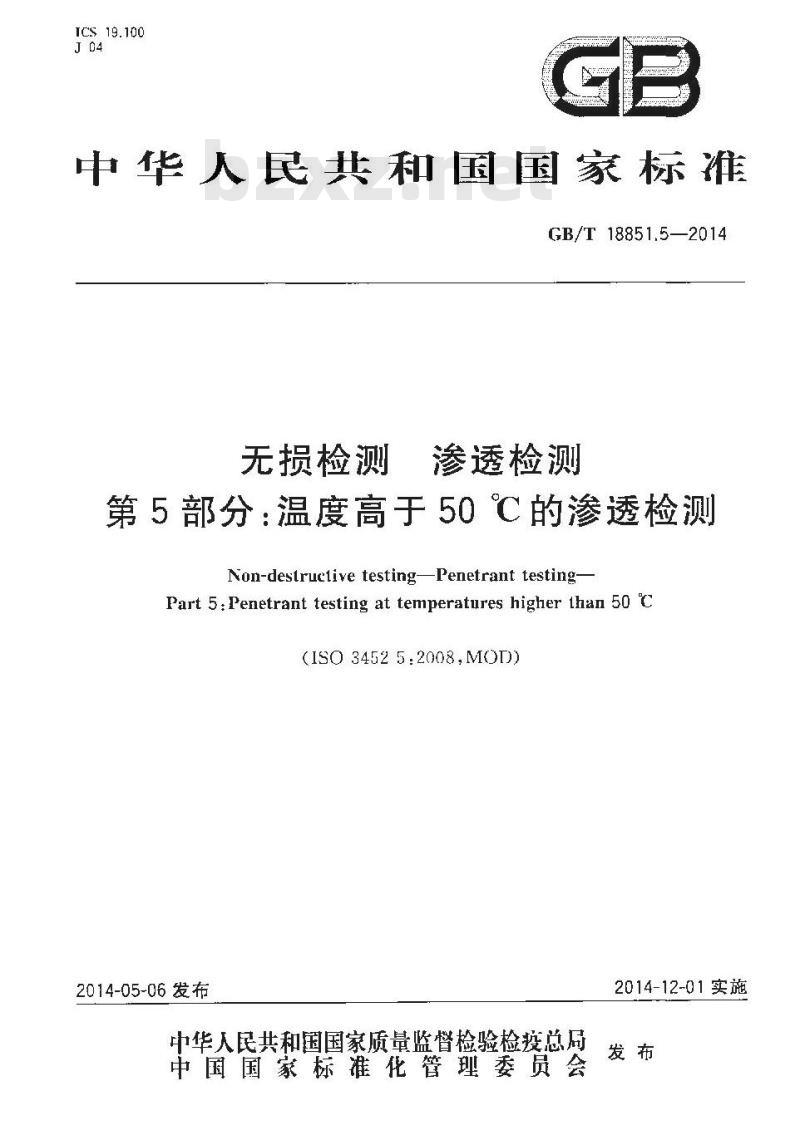

【国家标准】 无损检测 渗透检测 第5部分温度高于50℃的渗透检测

ICS 19.100
中华人民共和国国家标准
GB/T18851.5—2014
无损检测
渗透检测
第5部分：温度高于50℃的渗透检测Non-deslruclive testingPenetrant testing-Part 5:Penetrant testing at temperatures higher than 50 'C(ISO 3452 5:2008,MOD)
2014-05-06发布
中华人民共和国国家质量监督检验检疫总居中国国家标准化管理委员会
2014-12-01实施

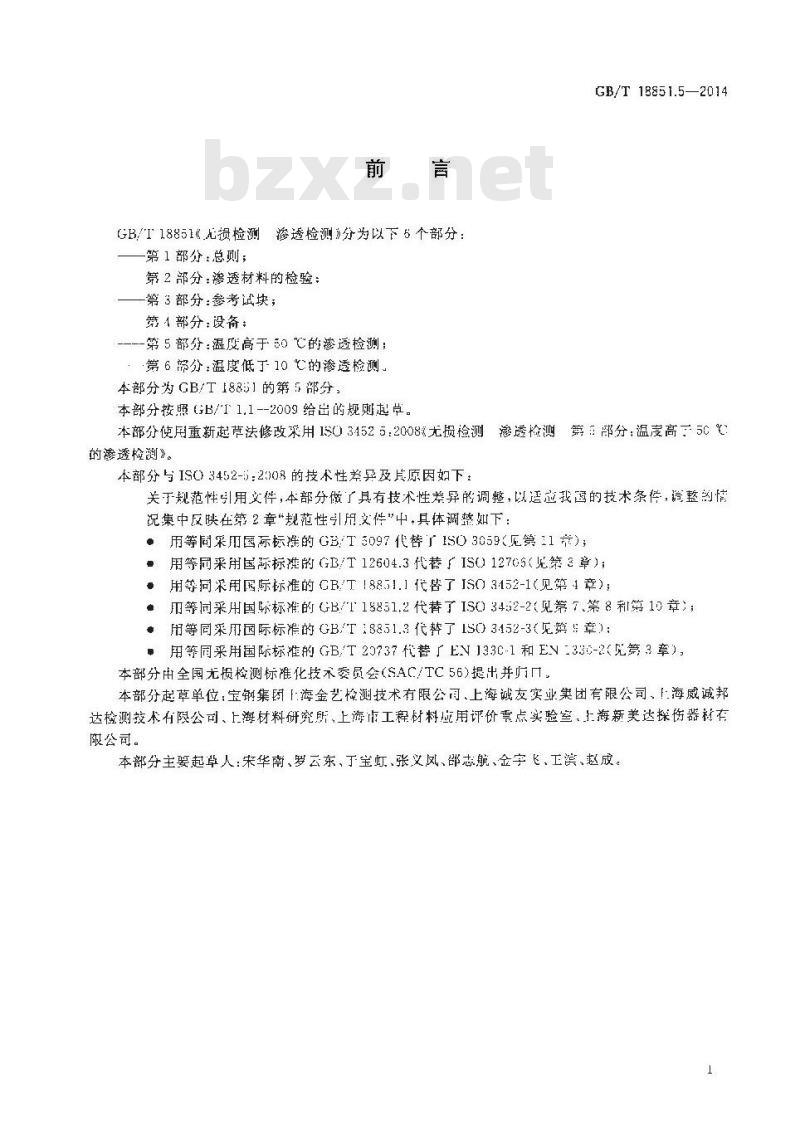

GB/T18851《先损检测
到渗透检测》分为以下6个部分：第1部分：总则；
第 2 部分;渗透材料的检验;
-第3部分：参考试块；
第1部分：设备：
-—--第 5部分：温度高于 50 C的参透检测;：篇6部分：温度低于10℃的渗透检测本部分为GB/T18851的第5部分，本部分按照GB/\1 1,1--2009给出的规则起草。GB/T 18851.5—2014
本部分使用重新起节法修改采用15034525.2008《无损检测渗透检测第：部分：温度高=5C%的渗透检测》。
本部分与ISC3452-5:2008的技术性举异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我画的技术条件，整约情况集中反映在第2章“规范性引用文件”中·具体调整如下：：用等同采用国际标准的GB/T5097代替厂1S03059（见篇11章）；用等同采用国际标准的GB/T12604.3代替『IS012705（见第3章）*用等同采用国际标准的CB/T！8851.1代替了IS03452-1（见第4章）；·用等同采用国际标准的GB/T19851.2代替了ISO34:2-2（见7、第8利第10章）：*用等同采用国际标准的GB,T18851.3代梵了1S03452-3（见第：章）：用等同来用国际标准的GB/T29737代替厂EN133C-1和EV=33C-2（见篇3章）本部分由全国无损检测标准化技术委员会（SAC/TC56)提出并归。本部分起草单位；宝钢集团1海金艺检测技术有限公司、上海诚友实业集团有限公司，工海威诚邦达检测技术有限公司、上海材料研究所、上海市工程材料应用评价震点实验室，海新美达探伤器材有限公司。
本部分主娶起草人：宋华南、罗云东、丁宝虹、张义凤、邵志航、金字飞、工滨、赵成，GB/T18851.5—2014

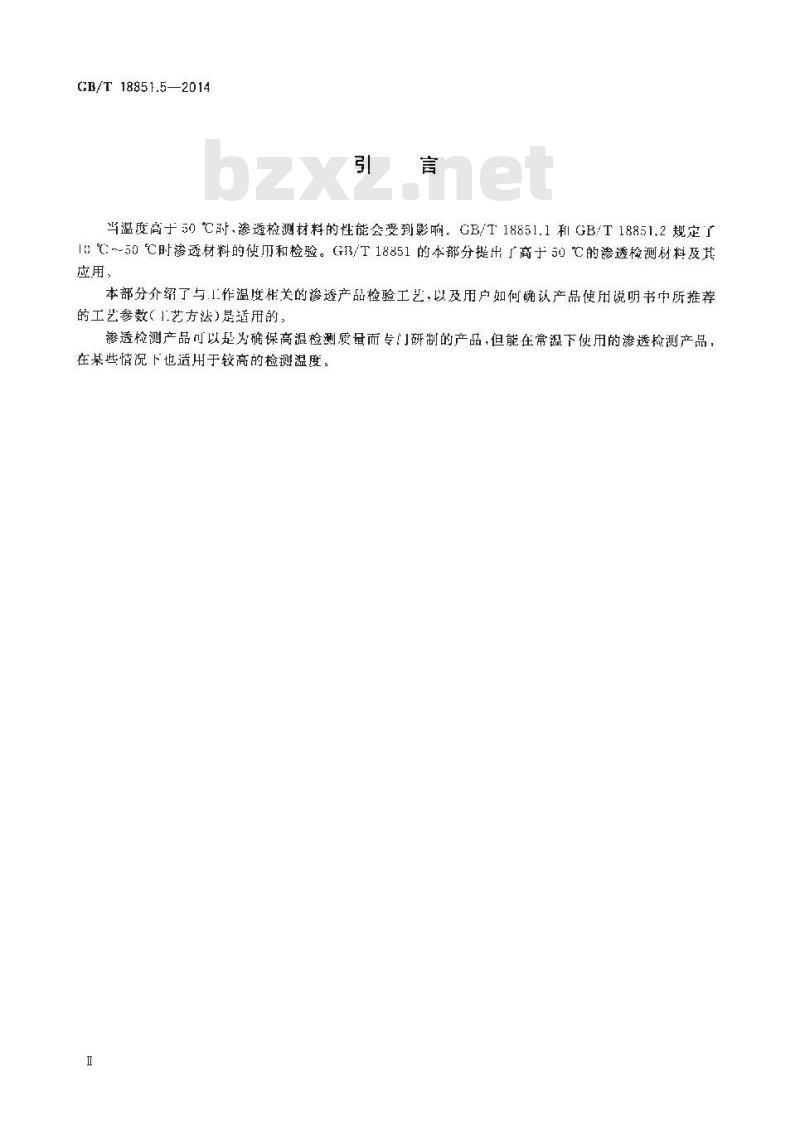

当温度高于50℃时，渗透检测材料的性能会受到影响，CB/T18851.1利GB/T18851.2规定了I℃~-50℃时渗透材料的使而和检验。F3/T18851的本部分提出商于50℃的渗透检测材料及其应用，
本部分介绍了与.1.作温度相关的渗透产品检验工艺，以及用户如何确认产品使用说明书中所推荐的工艺参数（I艺方法)是适用的：渗透检测产品可以是为确保高温检测质量而专！门研制的产品，但能在常温下使用的渗透检测产品：在某些情况下也造用于较高的检测温度。1范围
无损检测渗透检测
第5部分·温度嵩于50℃的透检测GB/T 18851.5—2014

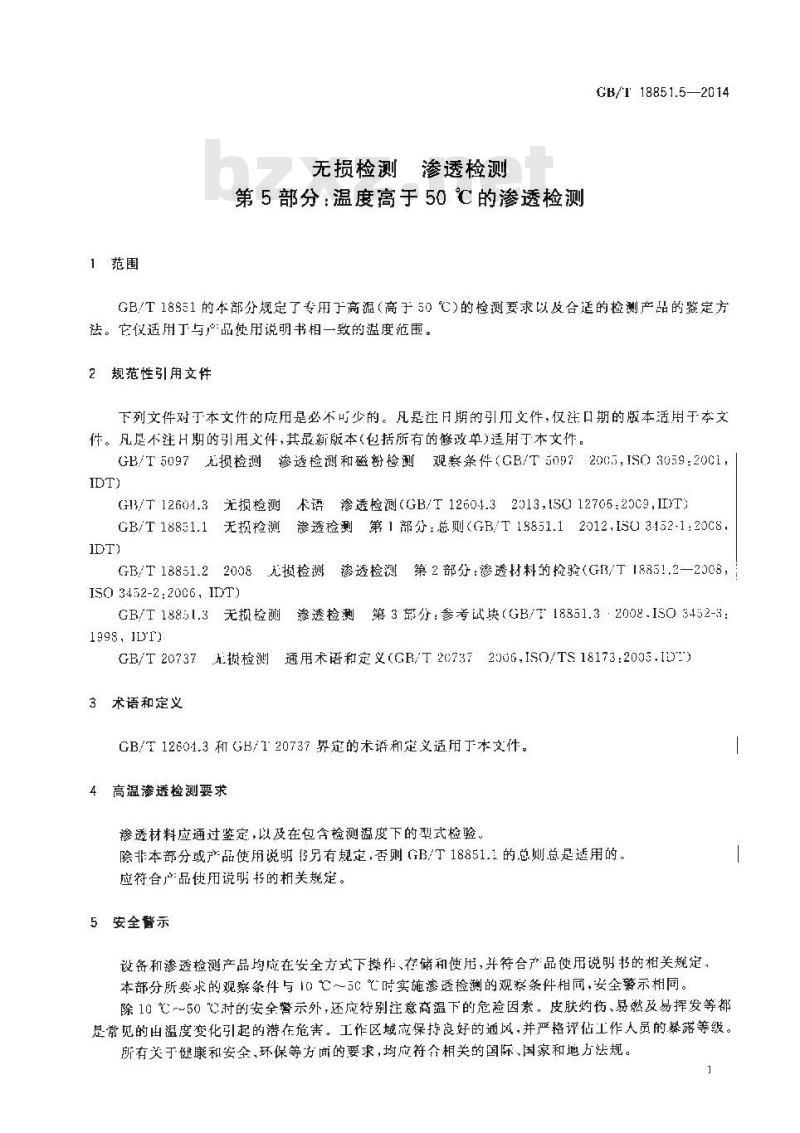

GB/T18851的本部分规定了专用于高混（高于50℃)的检测要求以及合适的检测产品的鉴定方法。它适用于与产品使用说明书相一致的温度范围。2规范性引用文件
下列文件对于本文件的应用是必不叮少的。凡是注月期的引用文件，仅注口期的版本活用于本文件。凡足不注H期的引用文件，其最新版本(包括所有的修政单)适用丁本文件。GB/T5097无损检测渗透检测和磁粉检测观察条件（GB/T50972005，ISO)3059:20C1，IDT
G13/T12601.3无损检测术语渗透检测（GB/T12601.32013,1SO12705.20C9,IDT）CB/T18851.1无损检测渗透检测第1部分：总则(GB/T18851.12012.ISO 3152-1:20C8,IDT
GB/T18851.22008元损检测渗透检测第2部分：渗透材料的检验(G3/T18851,2—2303，ISO 3452-2:2006, IDT:
GB/T18851.3无损检测渗透检测第3部分：参考试快（GB/T18851.3·2008.ISO 3452-3:1998,ID'r)
GB/T20737损检测通用术语和定义（GB/T27372006,ISO/TS18173:2005.ID）3术语和定义
GB/T12601.3和GB/1 20737界定的术语和定义适用于本文件。4高温渗透检测要求
渗透材料应通过鉴定，以及在包含检测温度下的型式检验。除非本部分或产品使用说明另有规定，否则GB/T18851.1的总则总是适用的，应符合产品使用说明书的相关规定。5安全警示
设备和渗透检测产品均应在安全方式下操作、存储和使用，并符合产品使用说明书的相关规定，本部分所要求的观察条件与10℃～5C℃时实施渗透检测的观察条件相同，安全等示相同除10℃～50时的安全警示外，还应特别注意高温下的危险因素。皮肤灼伤、易然及易挥发等都是常见的出温度变化引起的潜在危害。工作区域应保持良好的通风，并严格评估工作人员的暴露等级。所有关于健康和安全，环保等方面的要求，均应符合相关的国际、国家和地方法规。GB/T18851.5—2014

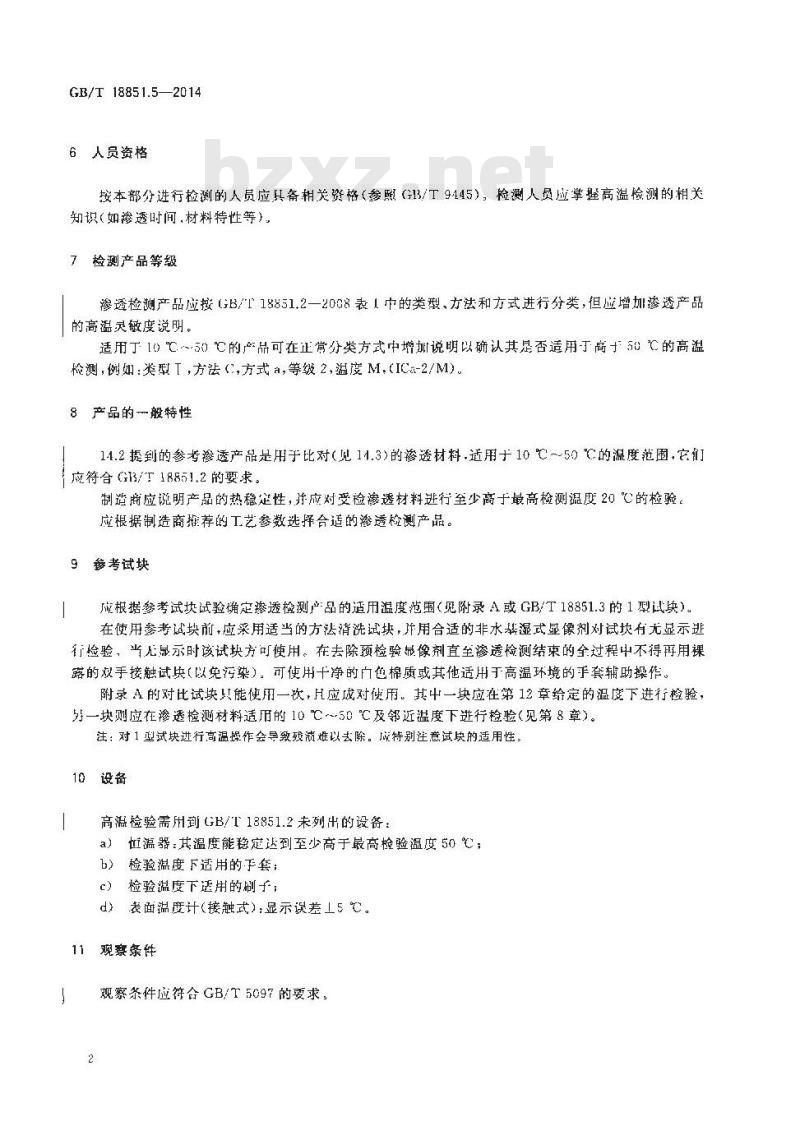

6人员资格
按本部分进行检测的人员应只备相关资格（参照（13/T9445），验测人员应掌握高温检测的相关知识（姐渗透时间，材料特性等）7检测产品等级
渗透检测产品应按（GB/T18851.2一20G8表1中的类型、方法和方式进行分类，但应增加渗透产品的高温灵敏度说明。
适用丁10℃~50℃的产品可在正常分类方式中增加说明以确认其是否适用丁商于50℃的高温检测,例如:类型 「，方法（,方式a,等级2,温度 M(ICa-2/M)8产品的般特性
14.2提到的参考渗透产品是用于比对（见11.3）的渗透材料，适用于10℃～50℃的温度范圈，它们应符合G13/T18851.2的要求，
制造商应说明产品的热稳定性，并应对受检谬透材料进行至少高于最高检测混度20℃的检验。应根据制造商推荐的工艺参数选择合适的渗透检测产品。9套考试块
成根据参考试块试验确定渗透检测产品的适用温度范围（见附录A或GB/T18851.3的1型试快）。在使用参考试块前，应采用适当的方法清洗试块，诈用合适的非水基湿式显像剂对试块有无显示逃行检验，平儿显示时该试块方可便用。在去除预检验显像剂直至渗透检测结束的全过程中不得再用裸露的双手接触试块(以免污染）。可使用十净的白色棉质或其他适用于高温环境的手套辅助操作附录A的对比试块！能使用一次，H应成对使用。其中一块应在第12章给定的温度下进行检验，一块则应在渗透检测材料适的10℃~50℃及邻近溢度下进行检验（见第8章）。注：对1型试块进行高温歸作会导效戏质难议去除。成特别注意试块的适用性：10设备
高温检验需用到GB/T18851.2未列出的设备：a）忙温器：其温度能稳定达到至少高于最高检验温度50℃，b）检验温度下适用的于套：
检验温度下适用的刷子；
d）表面温度计(接融式);显示误差工5 ℃。11观察条件
观察条件碰符合GB/T5097的要求：2
12检验温度
GB/T 18851.5—2014
温度等级及检验点见表1，对于工作温度高于50℃的材料，检验间隔最大为50℃。检验温度见表1.
表1检验温度
温度等级
A,R:制造商的特殊规定
13鉴定规程
充许检围
E ℃ - 100
Ico -2co
Ar--B℃
烩验点温度
50 和10
1C0 ℃,130 和 200 芒
AC、B和SC可隔
制造商负资鉴定检验，如果渗透产品在规定范围内使用则不必在现场再作检验，误差
除非制造商另作说明，渗透检测产品在使用前应置于室温环境内。渗透产品在逃行下述检验封，试块温度下降不应趋过10℃
注：达到检验温度的金属块可用作保温器。a）按第12章选定温度检验点，
b）确保恒温器已稳定达到T作温度c）按渗透产品使用说明书选择使用温度下的整定时间。d）对每一个放人恒温器的参考试块执行如下操作：1）将按第 9章准备好的参老试块放人恒温器点至其自身温度超过检验点温度20C；2）
将试块从恒溢器中最出，当其温度达到检验点温度（5)时，在其被检表面施加充足的渗透剂，应能正确.完整的覆盖表面；3）
立即将参考试块放向恒温器并维持其在检验温度下直至达到鉴定时间，从恒温器中取出参考试块并按产品使用说明书去除剩余的渗透剂；1）
惨透产品使用说明书施加显像剂；6）在渗透产品使用说明规定的时问内，按第11章规定的观察条件检查参考试块，在所有要求的检验温度点章复上述过程。14结果评价
14.1概述
捡验结果应说明受检透材料的性能与参考渗透产品是否相似或更优。如使用定量评估法.受检渗透材料的显示应至少与参考渗透产品显示的90%相同。应出具详细的检验报告，包括结果、检验参数、所用设备和下艺规程等。14.21 型参考试块
1型参考试块用于定量评估。使用裂纹深度30um和50um的试块，统计覆盖至少80%宽度的连续显示的数量，并与使用间-类型诊透剂（替如都是1级灵敏度的「型渗透剂，或都是2级灵敏度的Ⅱ3
GB/F18851.5—2014
型渗透剂)的初始校准结果（在10～50℃时)相比较14,3附录A对比试块
附录人中的对比试块用丁质量评估。使用：-对对比试块和同一类型谚透剂（臀如都是1级灵敏度的I型渗透剂，或都是2级灵敏度的Ⅱ型渗透剂），比较一快在高温下，另一块在10℃～5℃时的检验结果。
附录A
(资料性附录）
渗透对比试块
渗透对比试块由同-试块剖开后具有相似大小的两部分组成，见图A.1。试块样本可按如下方法制作。
GB/T 18851.5—2014
从厚约8mm~10mm的T3状态（热处班）2024钒合金上切割约76mm长51mm宽的铝合金板。76m的长度方向与板材的轧制方向平行。试块被不均匀加热并经水率火处理以产生热裂纹。通过对置丁支架内的试块底面中心喷射燃气火焰可产生热裂纹，喷射时火焰不应沿任何方向移动。在试块正而巾心10 班~-12 玛m 区域内敬置一个510℃、或527℃、或和当的温度措乐物。调整燃烧炉的热度，缓慢如热(大药4 min)试缺至温度指示物融化,迅速用冷水对试快进行率火处理。沿试板51 mm宽度方间的双面热影响区中心将其切割成两块相似的样本。使用前应用毛刷与沸的液体溶剂用力擦洗试快。免费标准下载网bzxz
单位为旁米
说明：
图.1滏透对比试块
GB/T 18851.5—2C14
GB/T 9445
参考文献
无损检测
人员资格鉴定与认证
IS0/IEC17C25
检测和校准实验室能力的通用要求GB/T 18851.5-2014
打JH所: 2011年7月6H F005A
中华人民共和国
国家标准
无损检测渗透检测
第 5部分;温度高于 50 ℃的渗透捡测GR/T 18851.5±2014
中国标准出版社出版发行
北京市朝区和平里西街2（103C29）北京市西城区三里河北街18号（10:015)网址spc.el.cn
总编室：(010)64275323发行中心：(C10)31780233读者服务部，（010)685235-16
中国标唯出版社秦皇岛印刷厂E刷各地新华书店经销
5印张0.75数14千字
开本88C×12301/15
2014年6月第-瓶　2
2014年5月第-次印刷
--5：15066-1191G定价16.00元
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68510107
