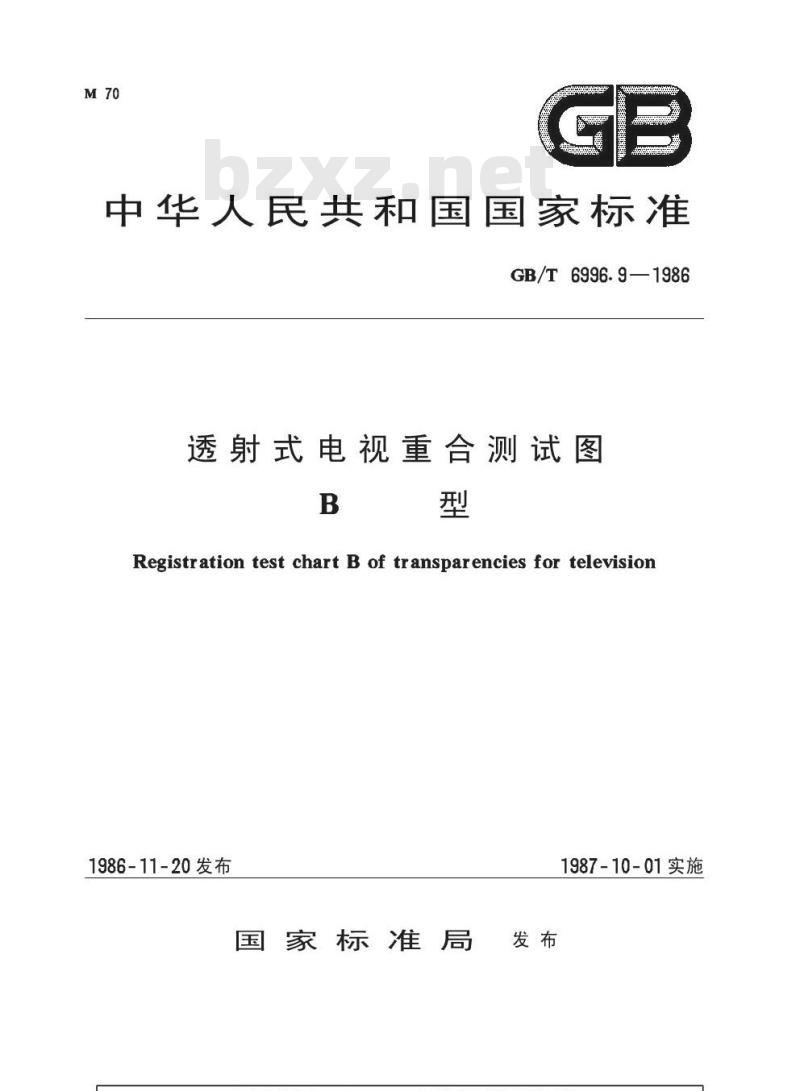

中华人民共和国国家标准
GB/T6996.9—1986免费标准bzxz.net
透射式电视重合测试图
Registration test chart B of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视重合测试图
Registration test chart B of transparencies for televisionUDC621.397.012
GB/T6996.9—1986
本标准规定了透射式电视重合测试图(B型）的适用范围、规格、尺寸和光学密度等。适用范围
本测试图主要供电视中心设备调整多路重合、配准用2图案规格和用途
标准图样

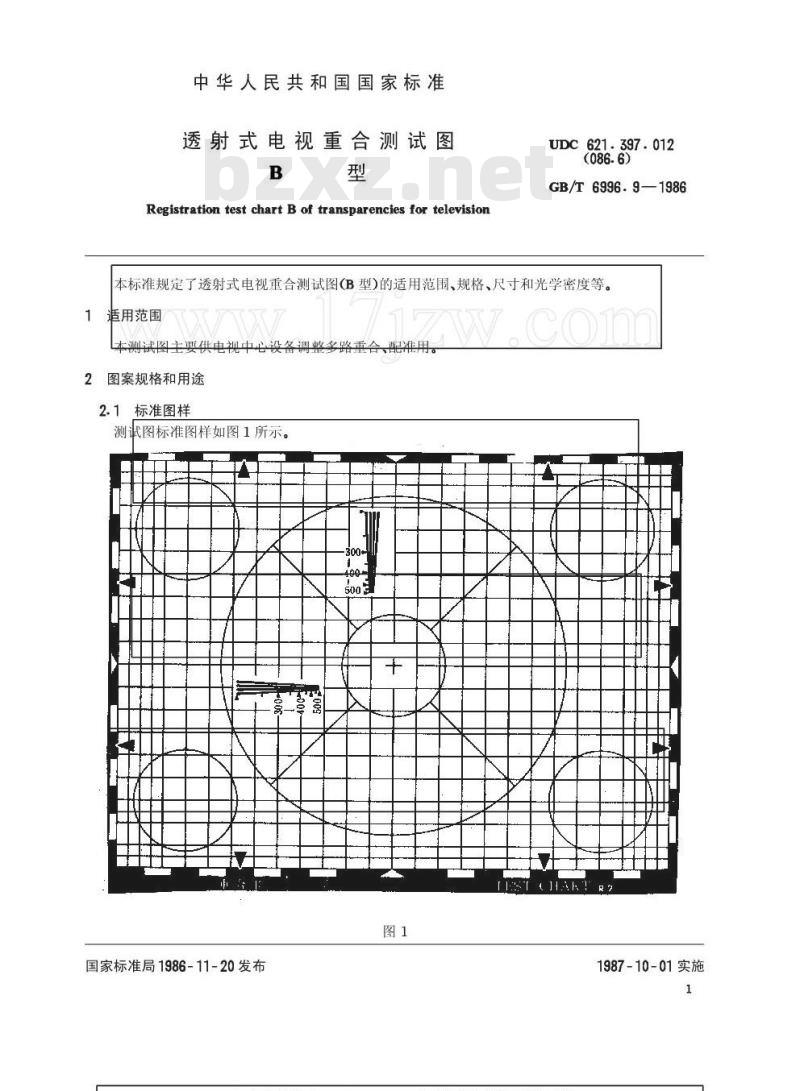

测试图标准图样如图1所示。
国家标准局1986-11-20发布
1987-10-01实施

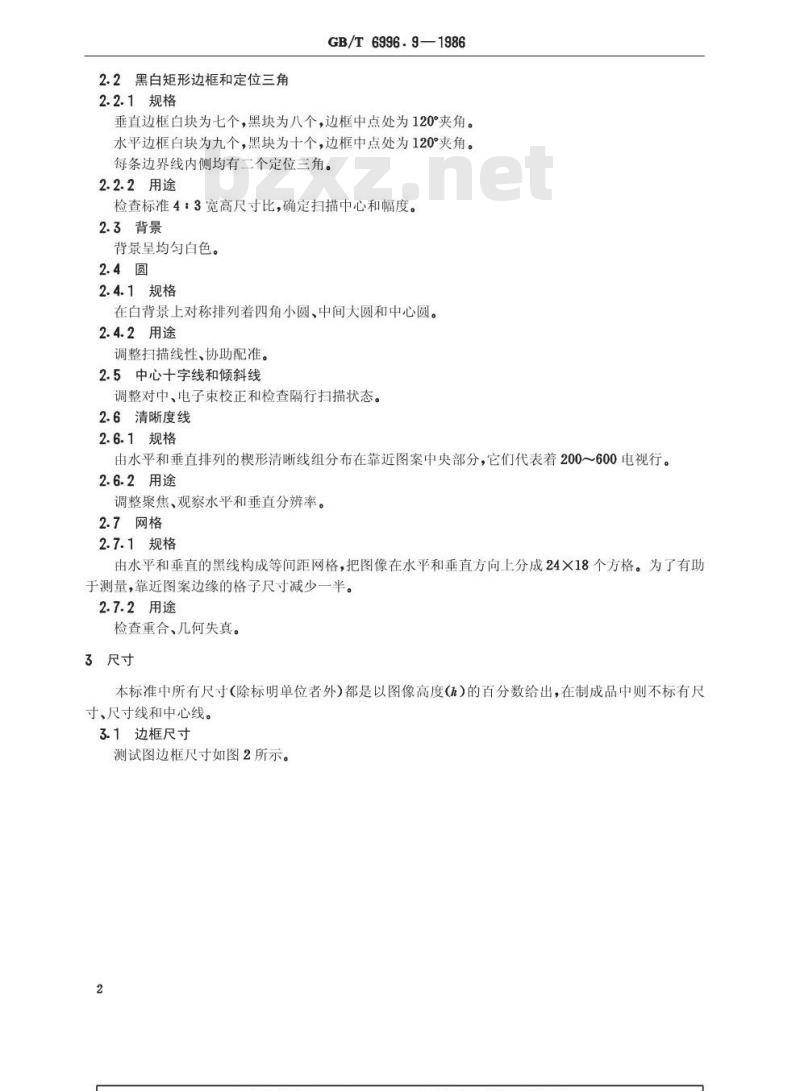

2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.9—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框自块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均勾白色。
2.4.1规格
在白背景上对称排列着四角小圆、中间大圆和中心圆。2.4.2用途
调整扫描线性、协助配准。
2.5中心十字线和倾斜线
调整对中、电子束校正和检查隔行扫描状态。2.6清晰度线
2.6.1规格
由水平和垂直排列的楔形清晰线组分布在靠近图案中央部分，它们代表着200～600电视行。2.6.2用途
调整聚焦、观察水平和垂直分辨率。2.7网格
2.7.1规格
由水平和垂直的黑线构成等间距网格，把图像在水平和垂直方向上分成2418个方格。为了有助于测量，靠近图案边缘的格子尺寸减少一半。2.7.2用途
检查重合、几何失真。
3尺寸
本标准中所有尺寸（除标明单位者外)都是以图像高度（h)的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

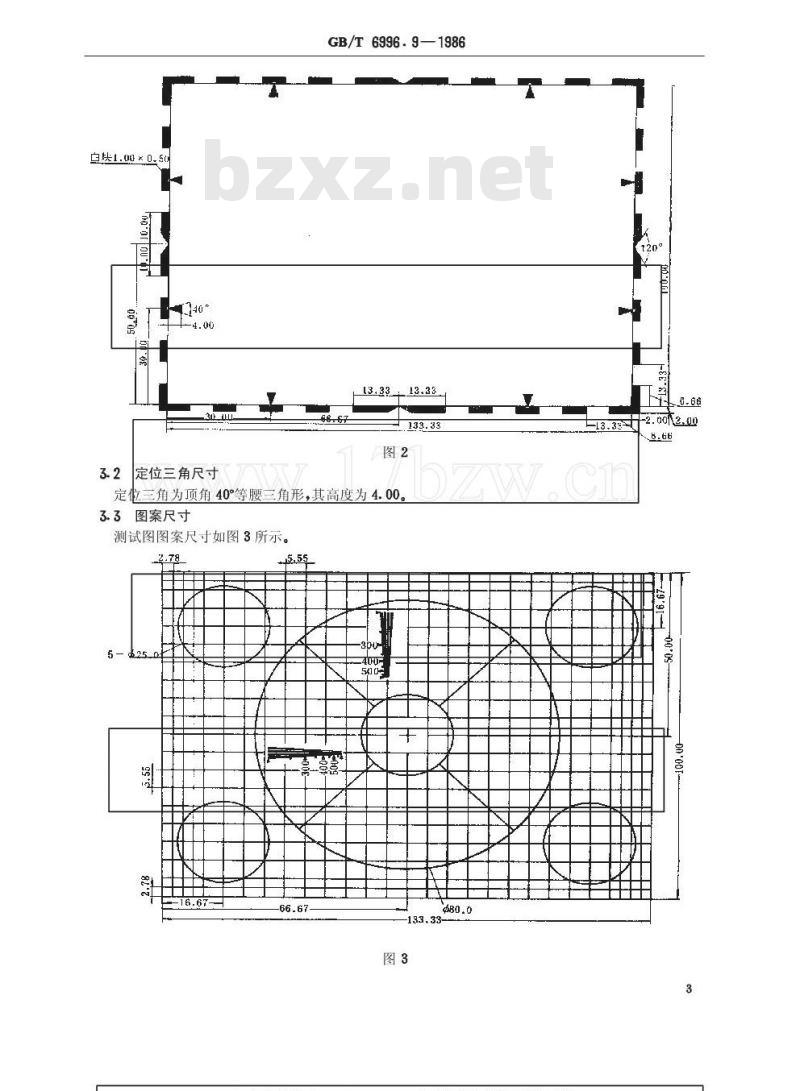

测试图边框尺寸如图2所示。
白快1.00×0.50
GB/T6996.9—1986
13.33 13.33
定位三角尺寸
定位三角为顶角40°等腰三角形，其高度为4.003.3图案尺寸
测试图图案尺寸如图3所示。
5-±25-0
F-2.002.10

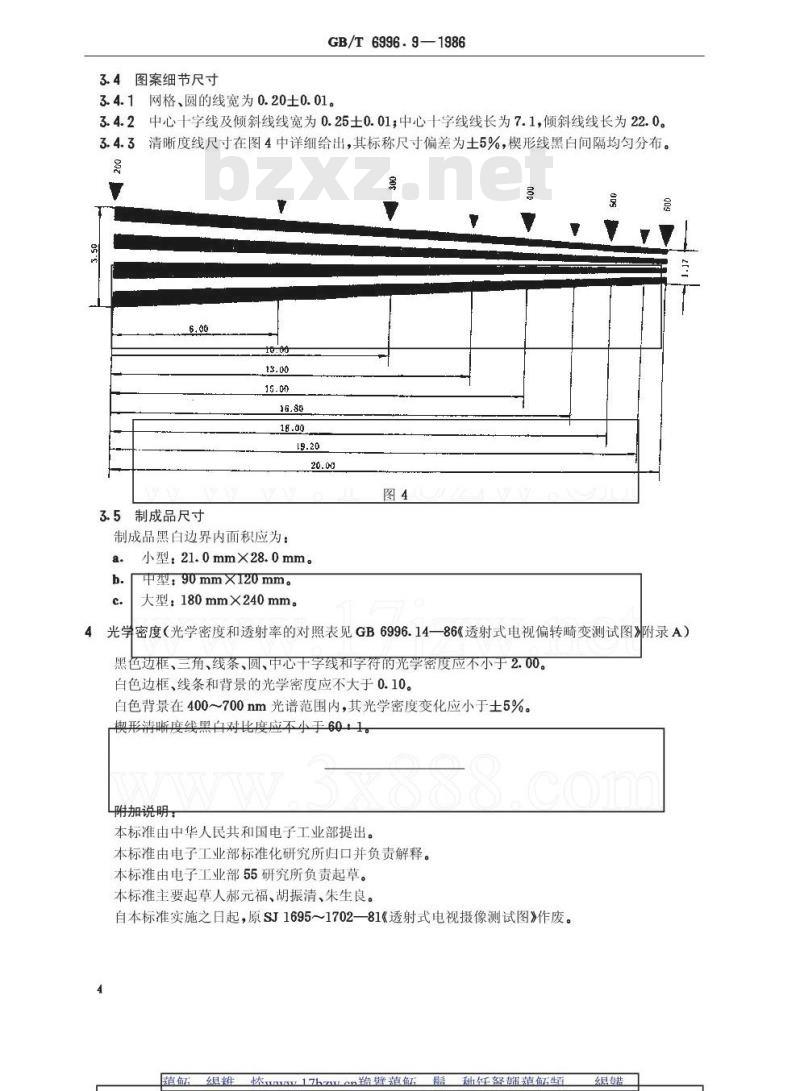

3.4图案细节尺寸
GB/T6996.9—1986
3.4.1网格、圆的线宽为0.20±0.01。中心十字线及倾斜线线宽为0.25土0.01；中心十字线线长为7.1，倾斜线线长为22.0。3.4.2
清晰度线尺寸在图4中详细给出，其标称尺寸偏差为土5%，楔形线黑白间隔均勾分布。6.00
3.5制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm。
b.中型：90mmX120mm。
大型：180mm×240mm。
光学密度（光学密度和透射率的对照表见GB6996.14一86《透射式电视偏转畸变测试图》附录A）4
黑色边框、三角、线条、圆、中心干字线和字符的光学密度应不小于2.00。白色边框、线条和背景的光学密度应不大于0.10。白色背景在400～700nm光谱范围内，其光学密度变化应小于士5%。形清晰度线黑白对比度应不小手60：1附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ16951702—81《透射式电视摄像测试图》作废。4
