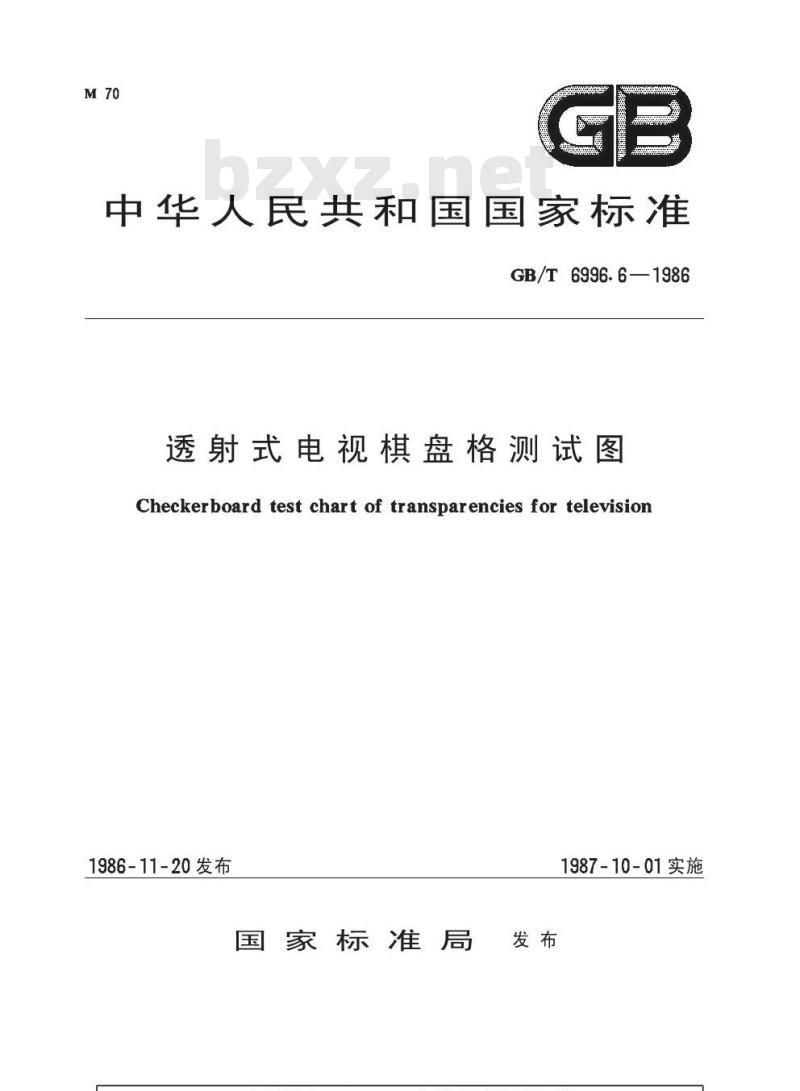

中华人民共和国国家标准
GB/T6996.6—1986
透射式电视棋盘格测试图
Checkerboard test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视棋盘格测试图
Checkerboard test chart of transparencies for televisionUDC621.397.012
GB/T6996.6—1986
本标准规定了透射式电视棋盘格测试图的适用范围，规格，尺寸，光学密度等1适用范围
本测试图作为一个辅助工具，可以用于黑白及彩色电视摄像系统作重合偏差、黑白平衡、几何失真调整，也可判别电视摄像器件输出信号均性和处理高亮度信号的能力2图案规格和用途
2.1标准图样

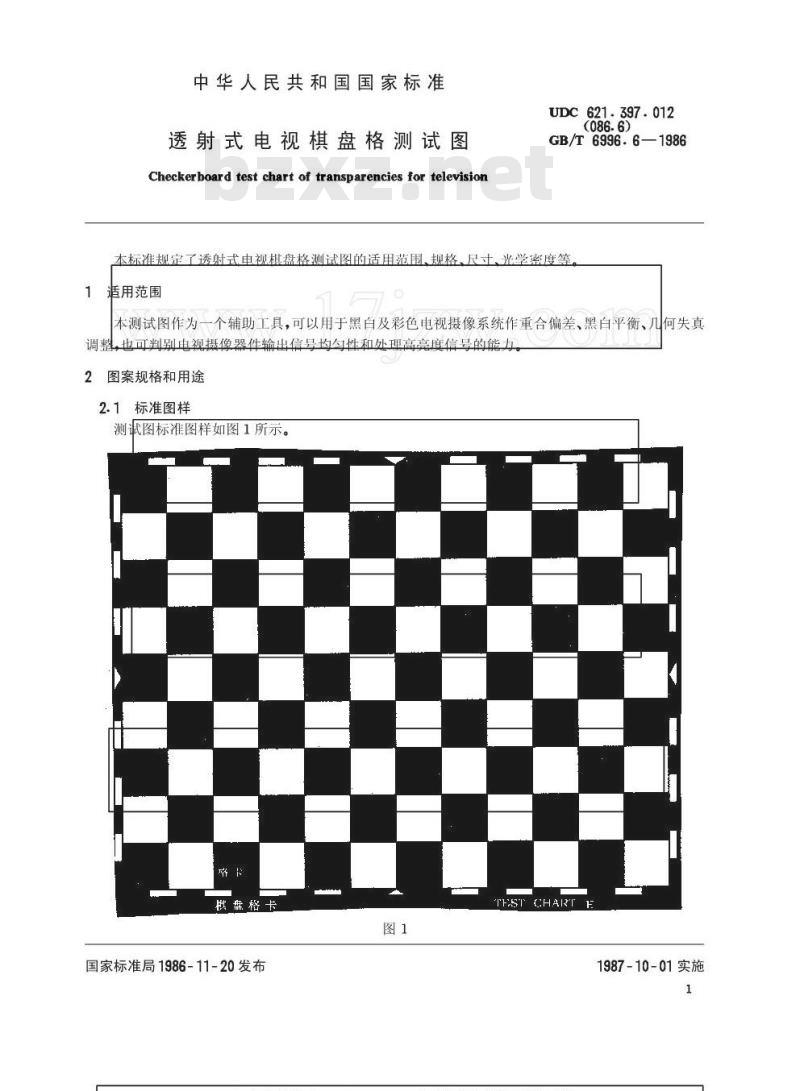

测试图标准图样如图1所示。
国家标准局1986-11-20发布
1987-10-01实施
2.2黑白矩形边框
2.2.1规格
GB/T6996.6—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
2.3.1规格
图案背景由9×12个黑白相间的方块组成。2.3.2用途免费标准下载网bzxz
检查黑白平衡、重合偏差、几何失真等。3尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

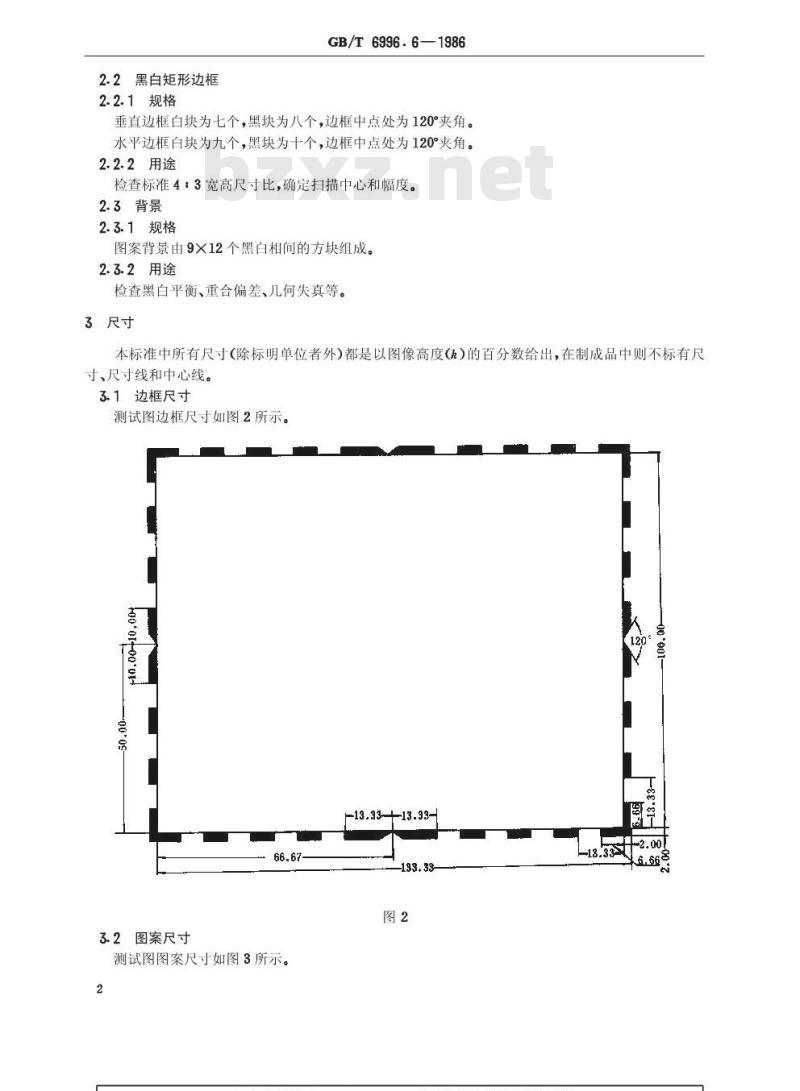

测试图边框尺寸如图2所示。
3.2图案尺寸

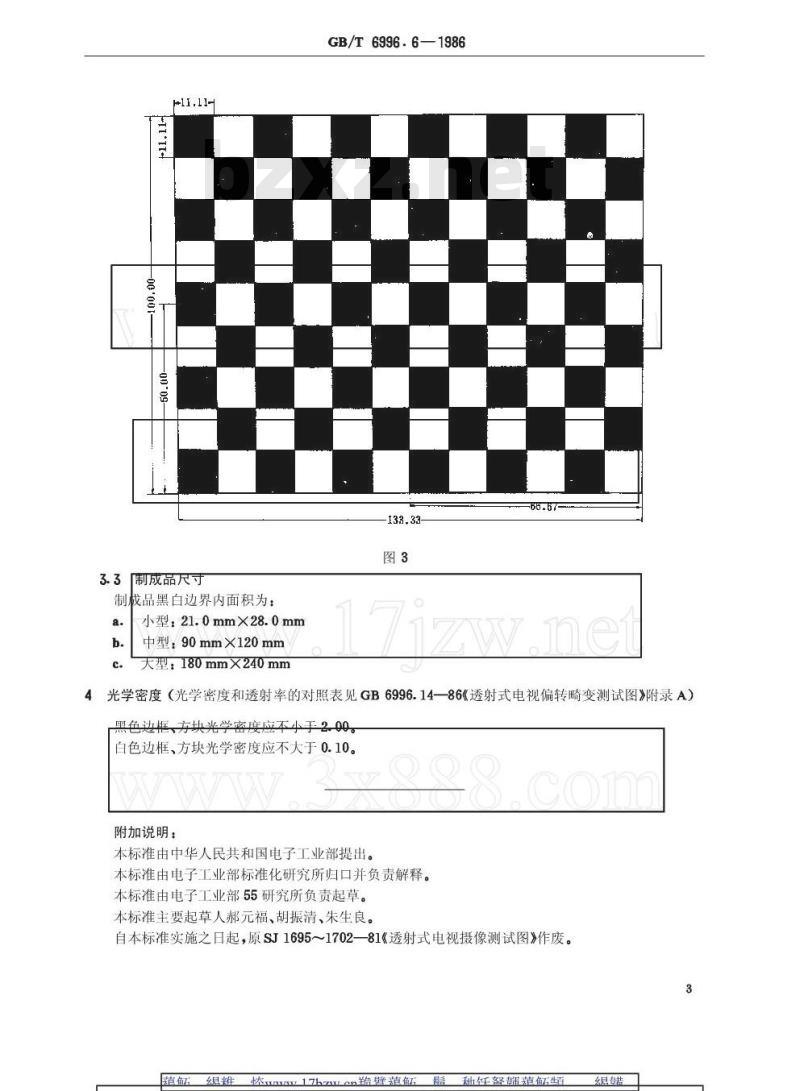

测试图图案尺寸如图3所示。
-13.33-13.33-
3.3「制成品尺寸
制成品黑白边界内面积为：
小型：21.0mm×28.0mm
中型：90mm×120mm
大型：180mmX240mm
GB/T6996.6—1986
4光学密度（光学密度和透射率的对照表见GB6996.14—86《透射式电视偏转畸变测试图》附录A）黑色边框、方块光学密度应不小手2.00白色边框、方块光学密度应不大于0.1000
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ16951702一81《透射式电视摄像测试图》作废。3
