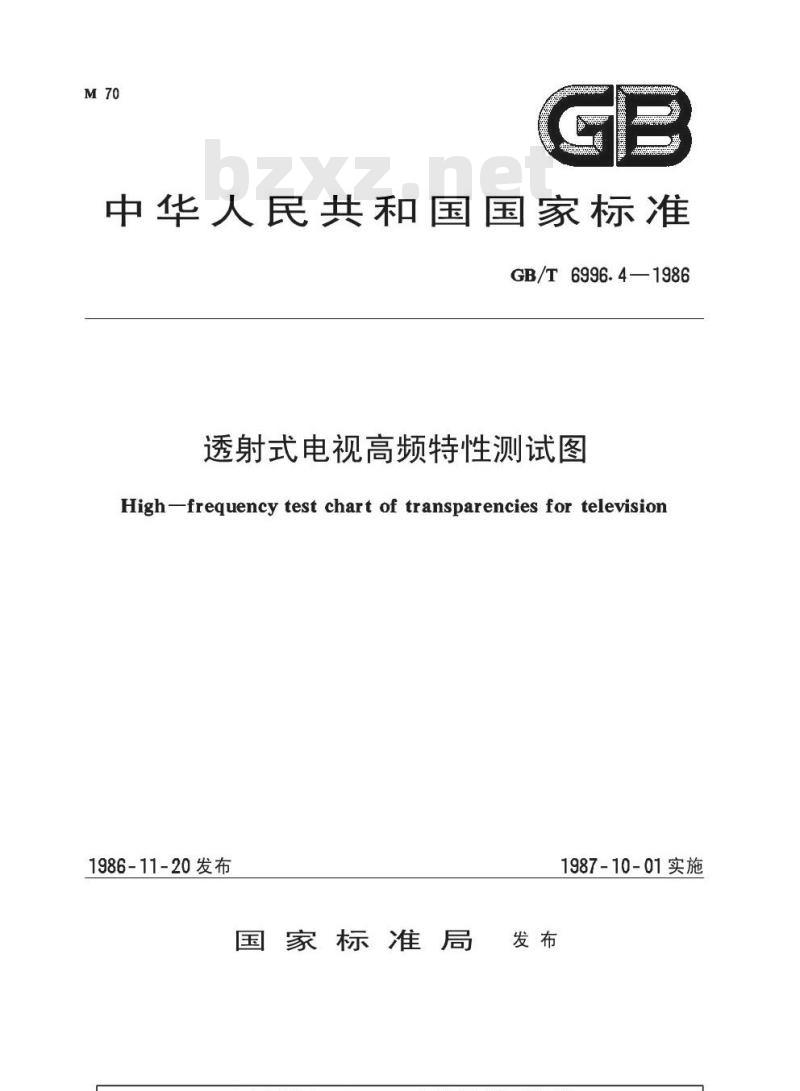

中华人民共和国国家标准
GB/T6996.4—1986
透射式电视高频特性测试图
High-frequency test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视高频特性测试图
High-freguencytestchartof transparenciesfortelevisionUDC621.397.012
GB/T6996.4—1986
本标准规定了透射式电视高频特性测试图的适用范围、规格、尺寸和光学密度等。适用范围
本测试图主要供黑白及彩色电视摄像系统检查带宽响应，也可以检查电视摄像器件的分辨能力。2图案规格和用途
2.1标准图样

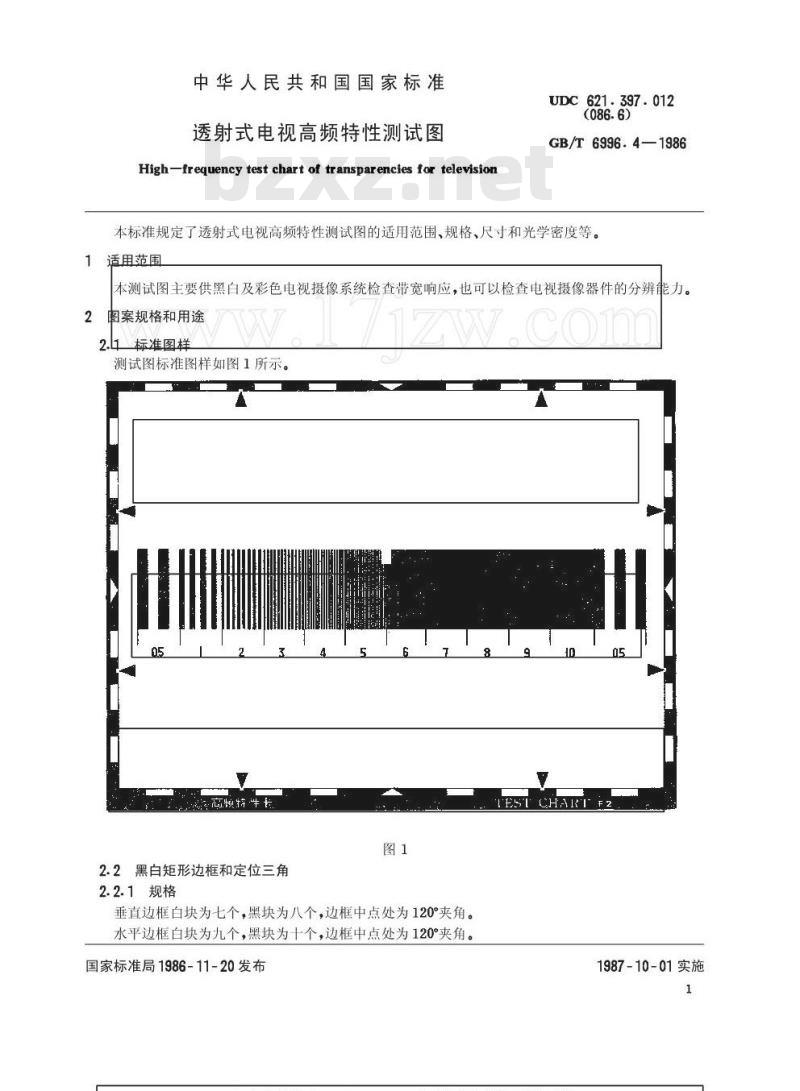

测试图标准图样如图1所示。
2.2黑白矩形边框和定位三角
2.2.1规格
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。国家标准局1986-11-20发布
1987-10-01实施
GB/T6996.4—1986
每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均匀白色。
2.4测量频率条组
2.4.1规格
在图案中心由左至右依次排列着1～10MHz的空间频率条，间隔数为1MHz。2.4.2用途
检查脉冲幅度，观察分辨能力。2.5参考频率条组
2.5.1规格
空间频率条两侧各有一组0.5MHz空间频率条。2.5.2用途
测量基准、调整信号幅度时参考用。3尺寸
本标准中所有尺寸（除标明单位者外）都以图像高度(h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

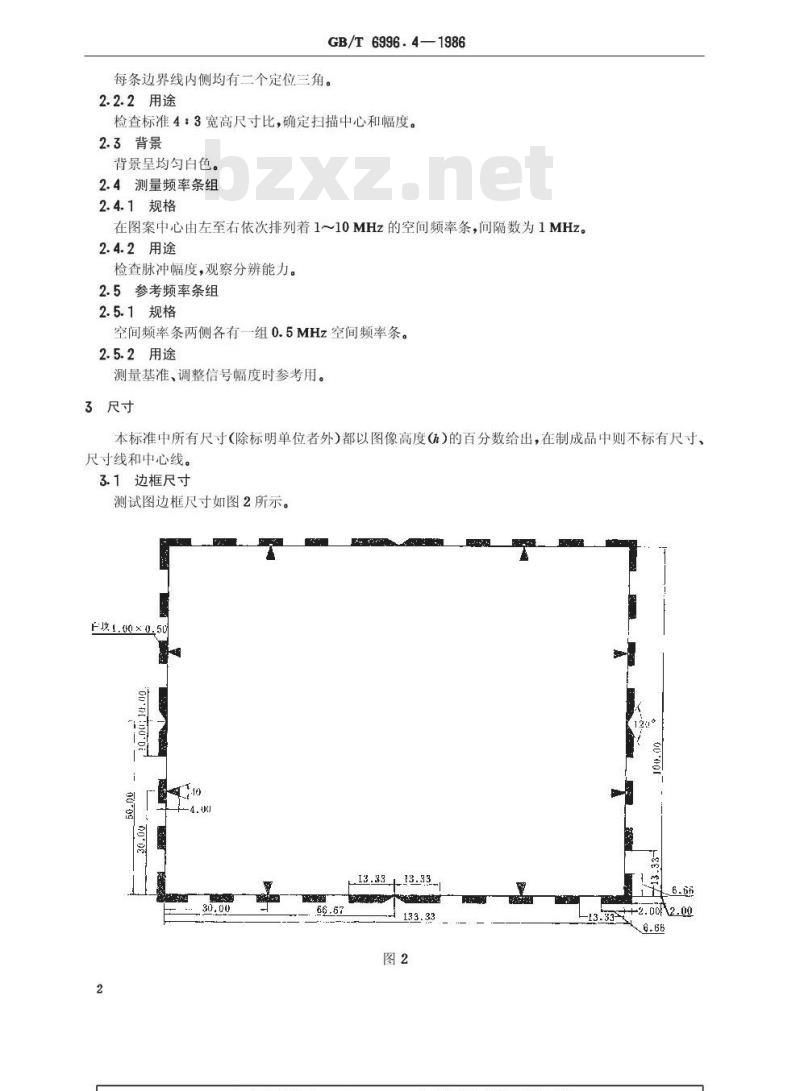

测试图边框尺寸如图2所示。
下块1.00×0.50
13.33+13.33
的6:2或
+2.00f12.00
3.2定位三角尺寸
GB/T6996.4—1986
定位三角为顶角40°等腰三角形，高为4.00。3.3图案尺寸

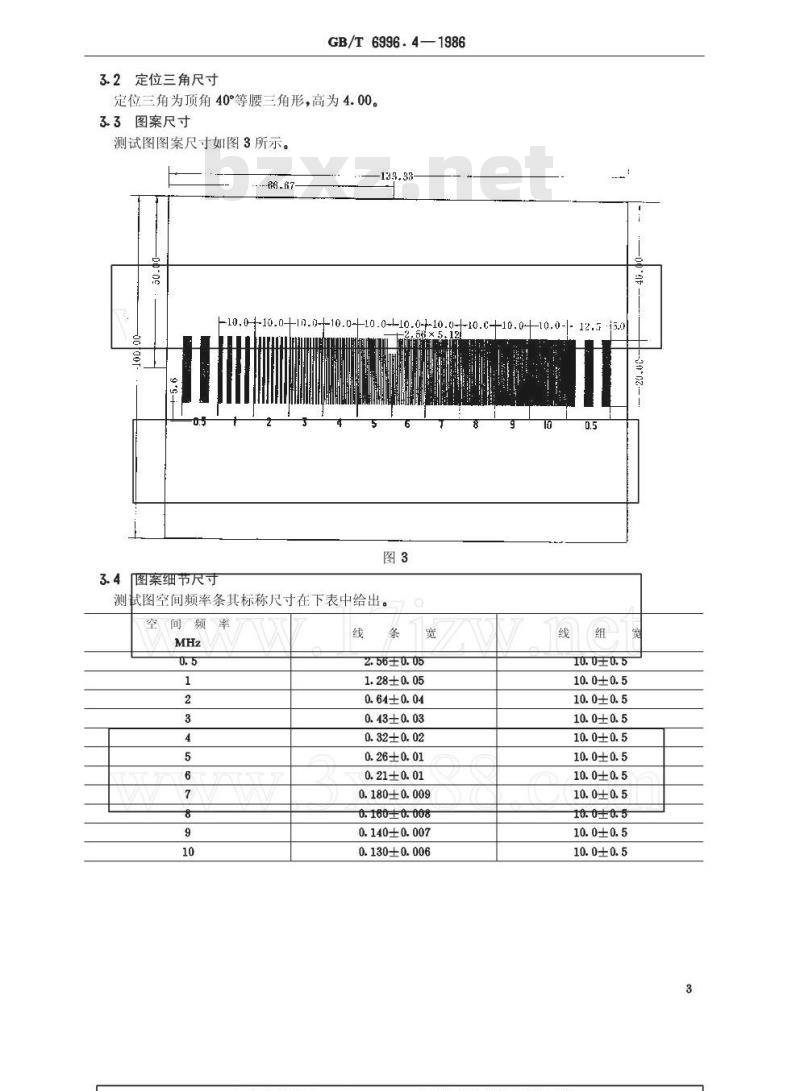

测试图图案尺寸如图3所示。
+10.0+10.0+10.0+10.0+10.0+10.0+-10.0-+10.c+10.0+10.0--12.55.056x5.12
3.4图案细节尺寸
测武图空间频率条其标称尺寸在下表中给出。空间频
2.56±0.05
1.28±0.05
0.64±0.04
0.43±0.03
0.32±0.02
0.26±0.01
0.21±0.01
0.180±0.009下载标准就来标准下载网
0:180+0:008
0.140±0.007
0.130±0.006
10.0±0.5
10.0±0.5
10.0±0.5
10.0±0.5
10.0±0.5
10.0±0.5
10.0±0.5
10. 0±0. 5
10.0±0.5
10.0±0.5

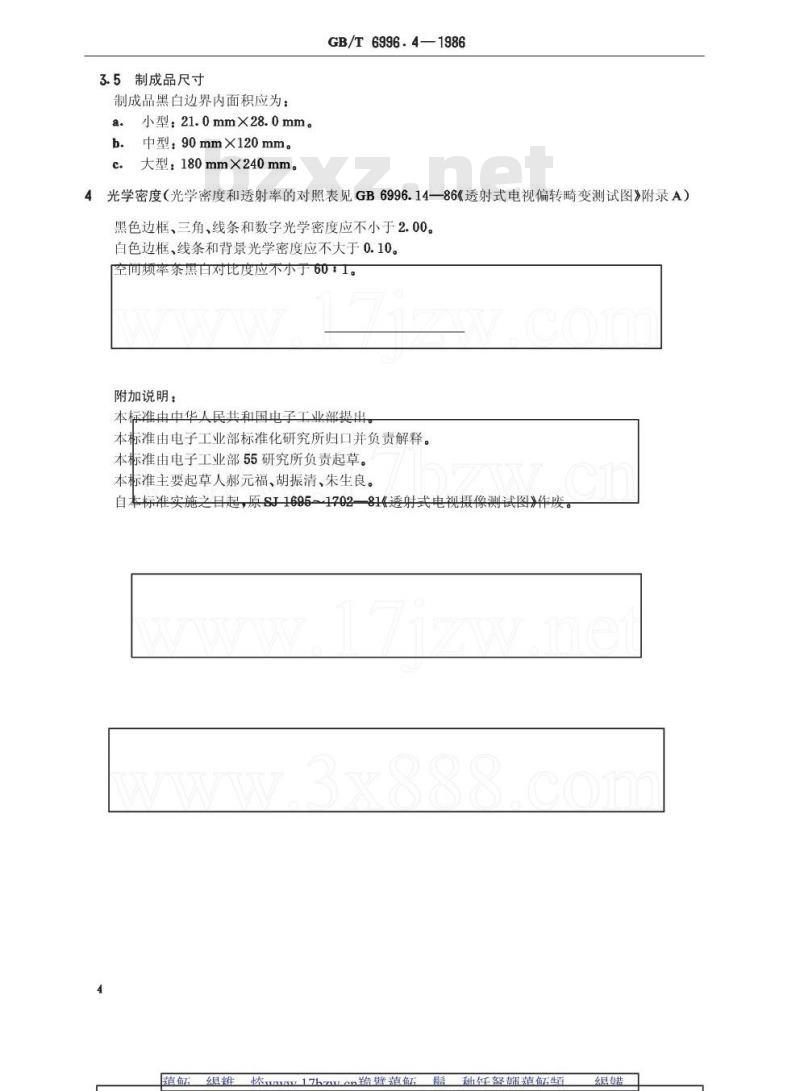

3.5制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm。
b.中型：90mm×120mm。
c.大型：180mm×240mm。
GB/T6996.4—1986
4光学密度（光学密度和透射率的对照表见GB6996.14—86《透射式电视偏转畸变测试图》附录A）黑色边框、三角、线条和数字光学密度应不小于2.00。白色边框、线条和背景光学密度应不大于0.10。空间频率条黑白对比度应不小于60T1。附加说明：
本标准中中华人民共和国电子工业部提出本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ1695~1702一81《透射式电视摄像测试图》件度，随
