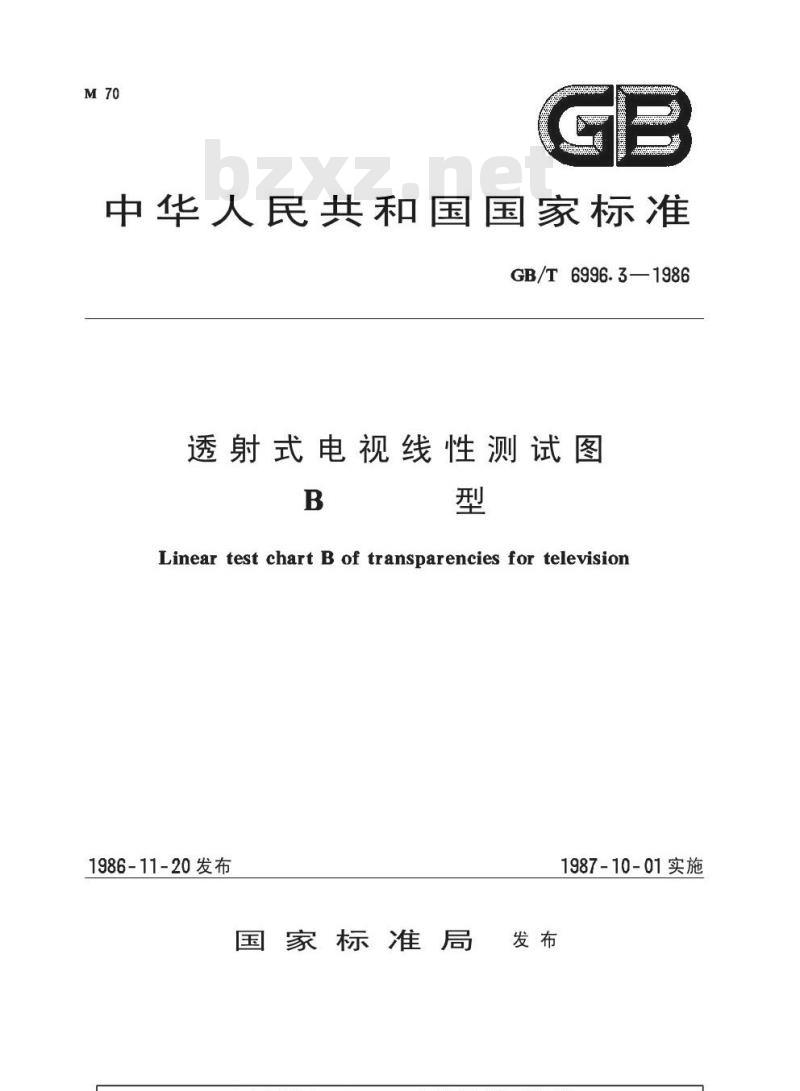

中华人民共和国国家标准
GB/T6996.3—1986
透射式电视线性测试图
Linear test chart B of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施

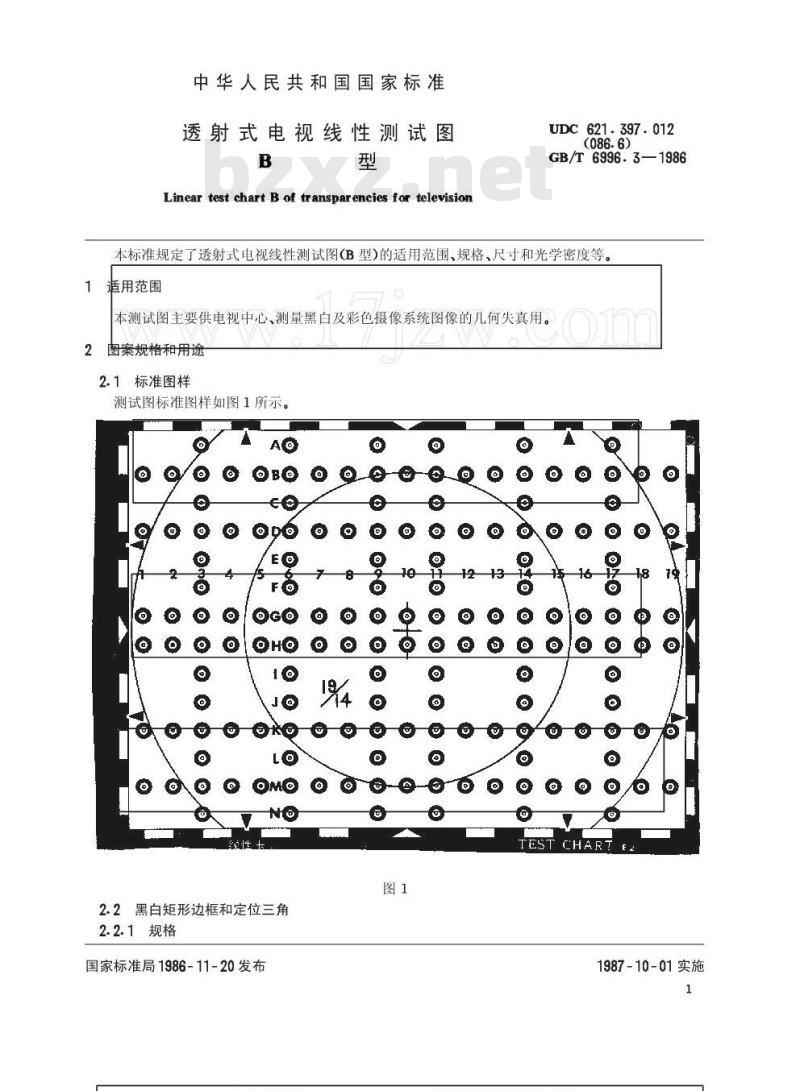

中华人民共和国国家标准
透射式电视线性测试图
Linear test chart B of transparencies for televisionUDC 621.397.012
GB/T6996.3—1986
本标准规定了透射式电视线性测试图(B型)的适用范围、规格、尺寸和光学密度等适用范围
本测试图主要供电视中心、测量黑白及彩色摄像系统图像的几何失真用。2图案规格和用途
2.1标准图样
测试图标准图样如图1所示。
2.2黑白矩形边框和定位三角
2.2.1规格
国家标准局1986-11-20发布
1987-10-01实施
GB/T6996.3—1986

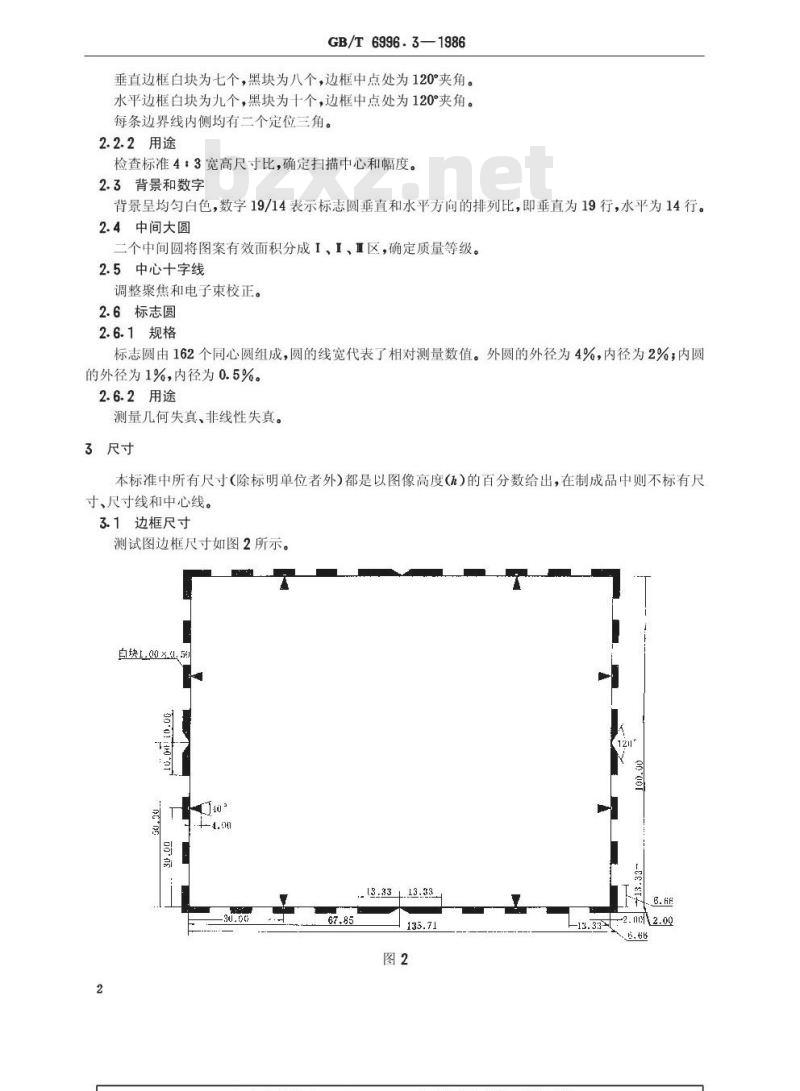

垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景和数字
背景呈均匀白色，数字19/14表示标志圆垂直和水平方向的排列比，即垂直为19行，水平为14行。2.4中间大圆
二个中间圆将图案有效面积分成I、I、区，确定质量等级。2.5中心十字线免费标准下载网bzxz
调整聚焦和电子束校正。
2.6标志圆
2.6.1规格
标志圆由162个同心圆组成，圆的线宽代表了相对测量数值。外圆的外径为4%，内径为2%；内圆的外径为1%，内径为0.5%
2.6.2用途
测量几何失真、非线性失真。
3尺寸
本标准中所有尺寸（除标明单位者外)都是以图像高度(h)的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸
测试图边框尺寸如图2所示。
自块上.00x56
-- 13.33 +.13.33
3.2定位三角尺寸
GB/T6996.3—1986

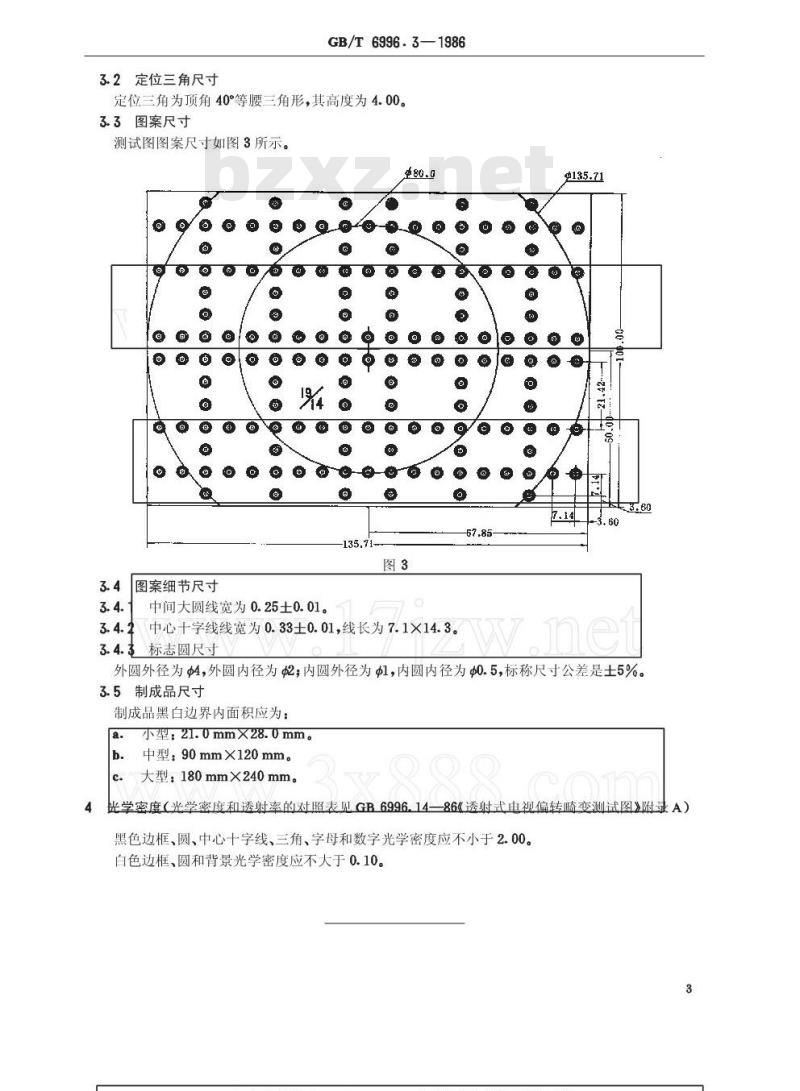

定位三角为顶角40°等腰三角形，其高度为4.00。3.3图案尺寸
测试图图案尺寸如图3所示。
图案细节尺寸
中间大圆线宽为0.25士0.01。
中心十字线线宽为0.33士0.01，线长为7.1×14.3。3.4.3
标志圆尺寸
外圆外径为虹4，外圆内径为蛇；内圆外径为虹，内圆内径为0.5，标称尺寸公差是土5%。3.5制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm
b.中型：90mm×120mm。
c.大型：180mmX240mm。
光学密度（光学密度和透射率的对照表见GB6996.14-86《透射式电视偏转畸变测试图》附录A）4
黑色边框、圆、中心十字线、三角、字母和数字光学密度应不小于2.00。白色边框、圆和背景光学密度应不大于0.103
..com附加说明：
GB/T6996.3—1986
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ1695～1702—81《透射式电视摄像测试图》作废。5o
