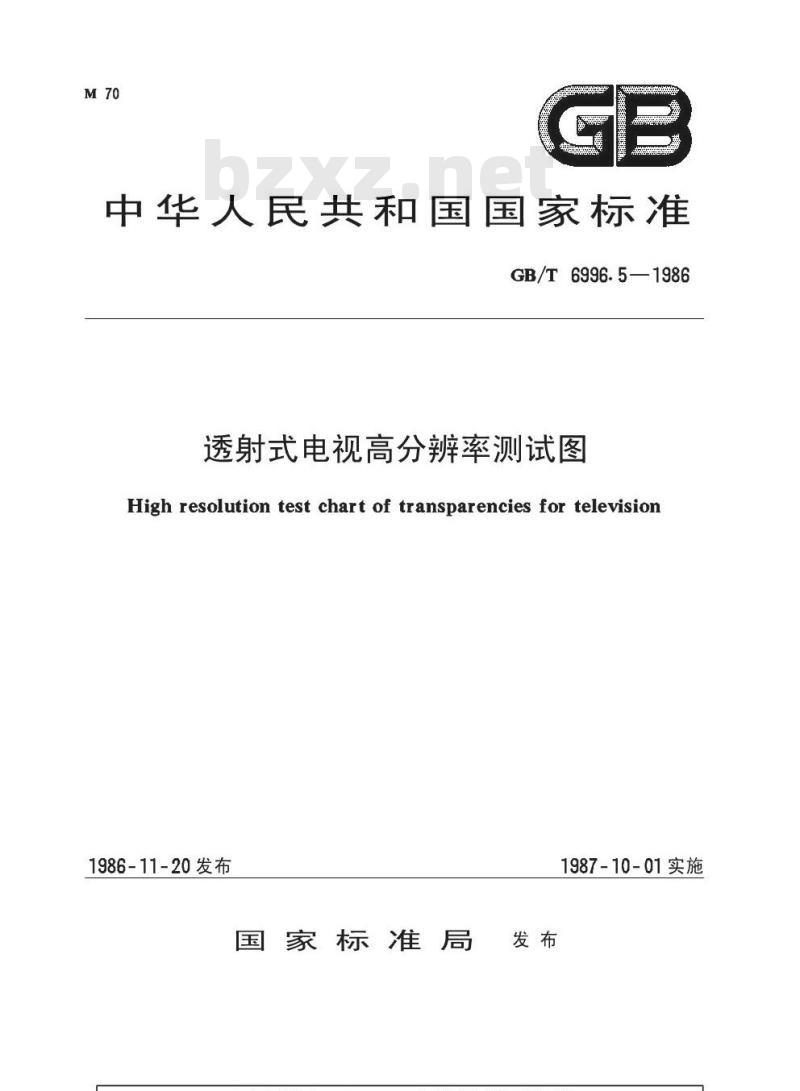

中华人民共和国国家标准
GB/T6996.5—1986
透射式电视高分辨率测试图
High resolution test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视高分辨率测试图
Highresolutiontest chart of transparenciesfortelevisionUDC621.397.012
GB/T6996.5—1986
本标准规定了透射式电视高分辨率测试图的适用范围、规格、尺寸和光学密度。适用范围
本测试图主要供电视摄像系统在窄通带情况下检验摄像器件的分辨率、标准调制度用，也可用它校正电子束的聚焦和象散。
2图案规格和用途

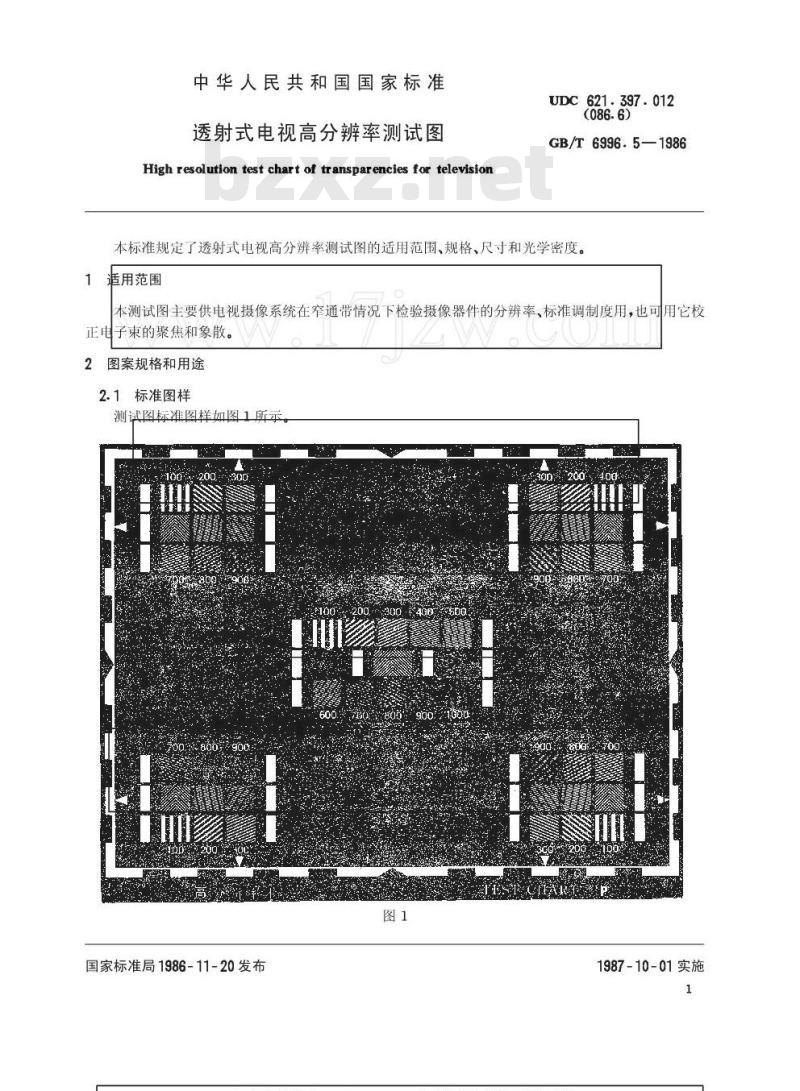

2.1标准图样
测试图标准图样如图1所
国家标准局1986-11-20发布
1987-10-01实施

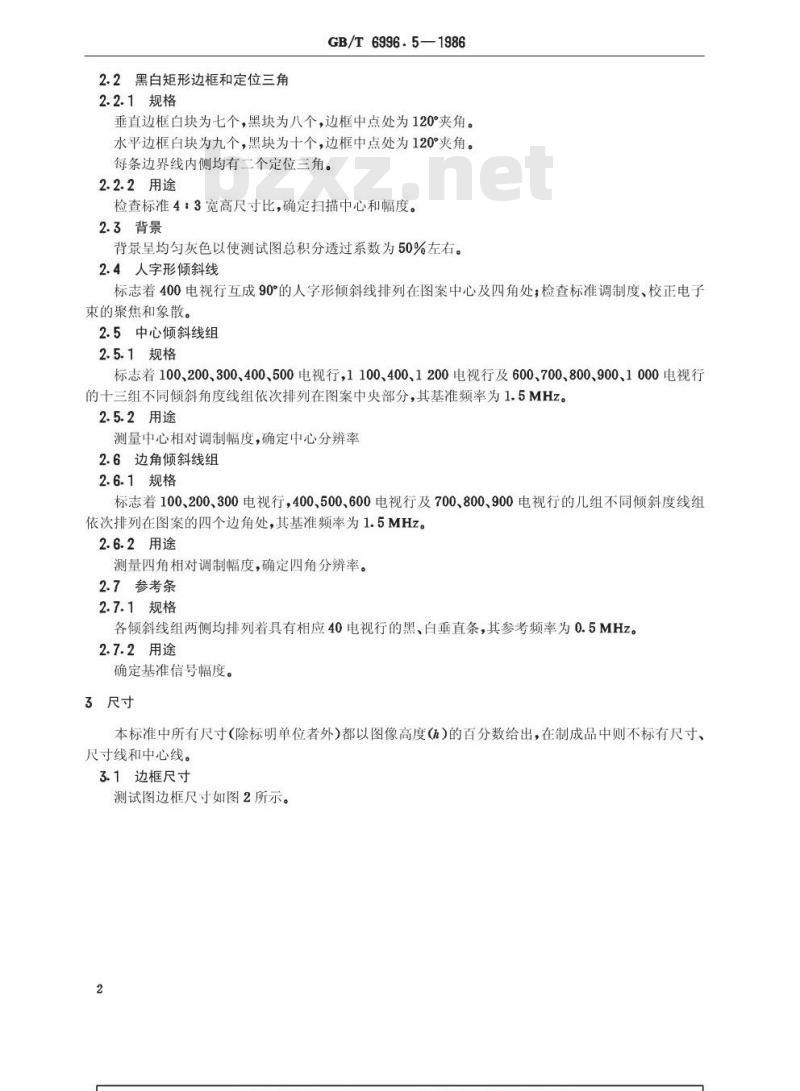

2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.5—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框自块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均勾灰色以使测试图总积分透过系数为50%左右。2.4人字形倾斜线
标志着400电视行互成90°的人字形倾斜线排列在图案中心及四角处；检查标准调制度、校正电子束的聚焦和象散。
2.5中心倾斜线组
2.5.1规格
标志着100、200、300、400、500电视行.1100、400、1200电视行及600、700、800、900、1000电视行的十三组不同倾斜角度线组依次排列在图案中央部分，其基准频率为1.5MHz。2.5.2用途
测量中心相对调制幅度，确定中心分辨率2.6边角倾斜线组
2.6.1规格
标志着100、200、300电视行，400、500、600电视行及700、800、900电视行的几组不同倾斜度线组依次排列在图案的四个边角处，其基准频率为1.5MHz。2.6.2用途
测量四角相对调制幅度，确定四角分辨率。2.7参考条
2.7.1规格
各倾斜线组两侧均排列着具有相应40电视行的黑、白垂直条，其参考频率为0.5MHz。2.7.2用途
确定基准信号幅度。
3尺寸
本标准中所有尺寸（除标明单位者外)都以图像高度(h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

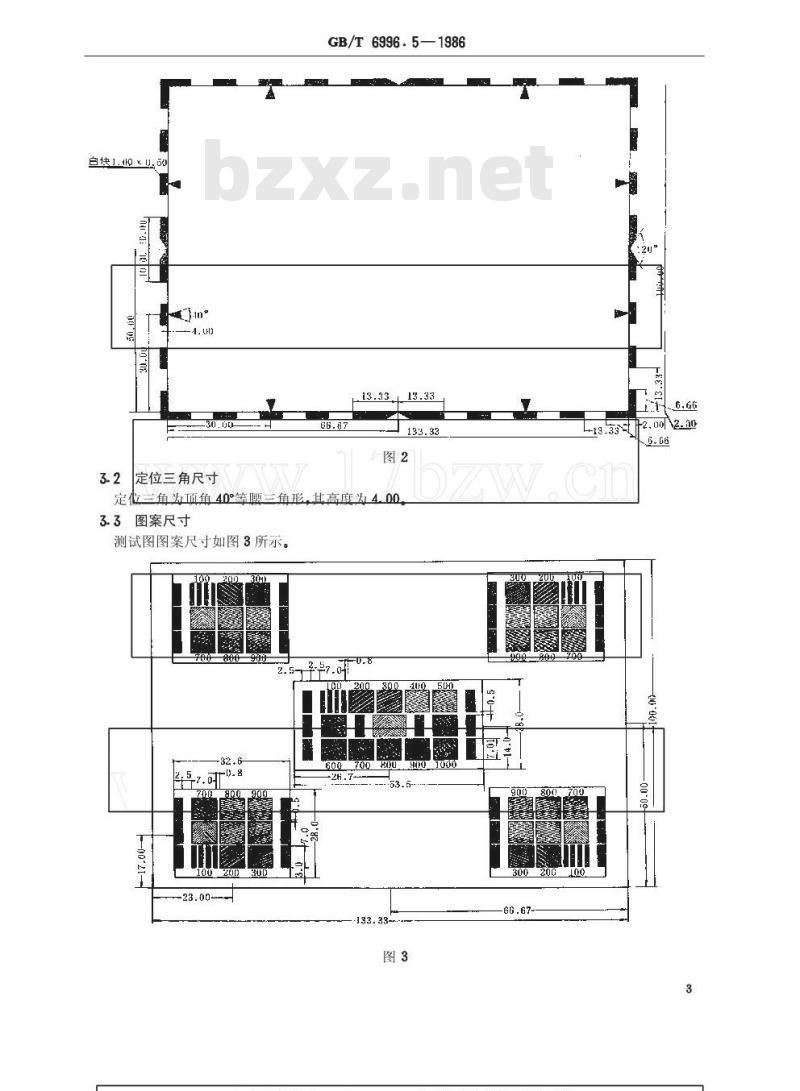

测试图边框尺寸如图2所示。
自块1.0 ×, 50
定位三角尺寸
GB/T6996.5—1986
13.33 13.33
定心三角为项角40°等腰三角形，其高度为4.003.3图案尺寸
测试图图案尺寸如图3所示。
--00~21-
L13.334f2. 00//2-00

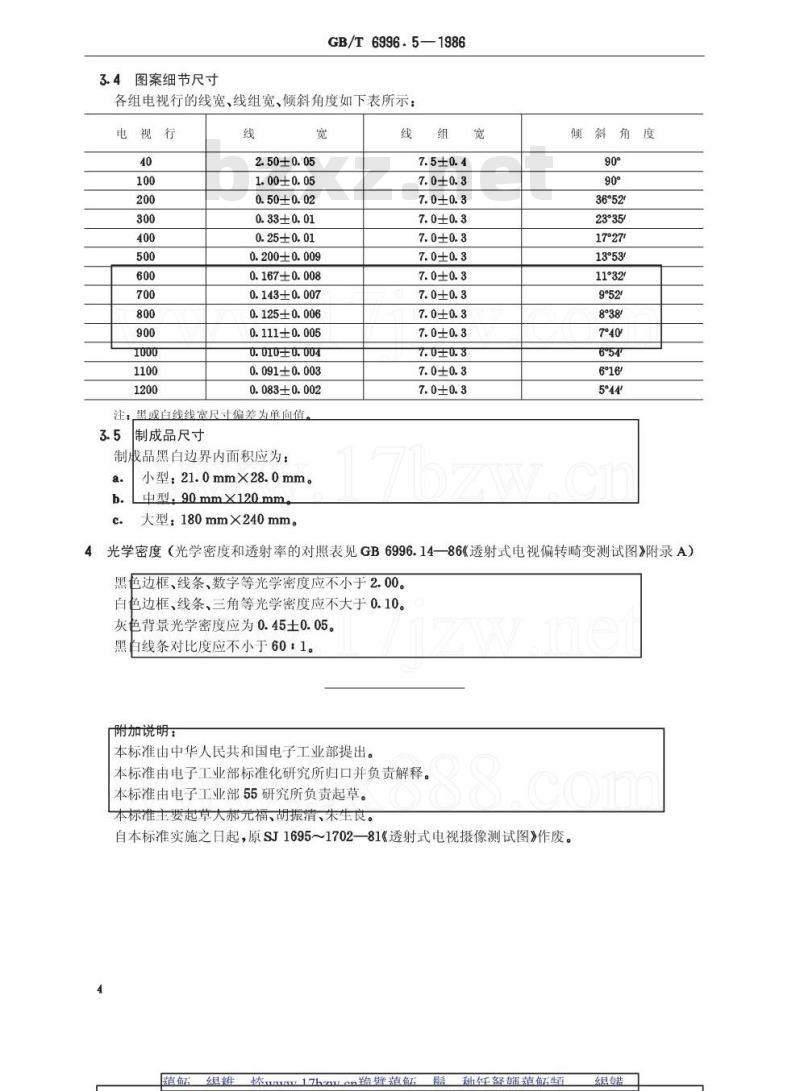

图案细节尺寸
GB/T6996.5—1986
各组电视行的线宽、线组宽、倾斜角度如下表所示：电
2.50±0.05
1.00±0.05
0.50±0.02
0.33±0.01
0.25±0.01
0.200±0.009
0.167±0.008
0.143±0.007
0.125±0.006
0.111±0.005
0.010±0.004
0.091±0.003
0.083±0.002
，墨或自线线宽尺寸偏差为单向值注：
制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm。
中型.90mmX120mm
大型：180mm×240mm。
36°52
23°35
17°27
13°53
11°32
9°521
6°54'
光学密度（光学密度和透射率的对照表见GB6996.14—86《透射式电视偏转畸变测试图》附录A）4
黑色边框、线条、数字等光学密度应不小于2.00。白色边框、线条、三角等光学密度应不大于0.10。灰色背景光学密度应为0.45土0.05。黑白线条对比度应不小于601。
附加说明：Www.bzxZ.net
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草大郝元福、胡振清、朱生良。自本标准实施之日起，原SJ16951702一81《透射式电视摄像测试图》作废。4
