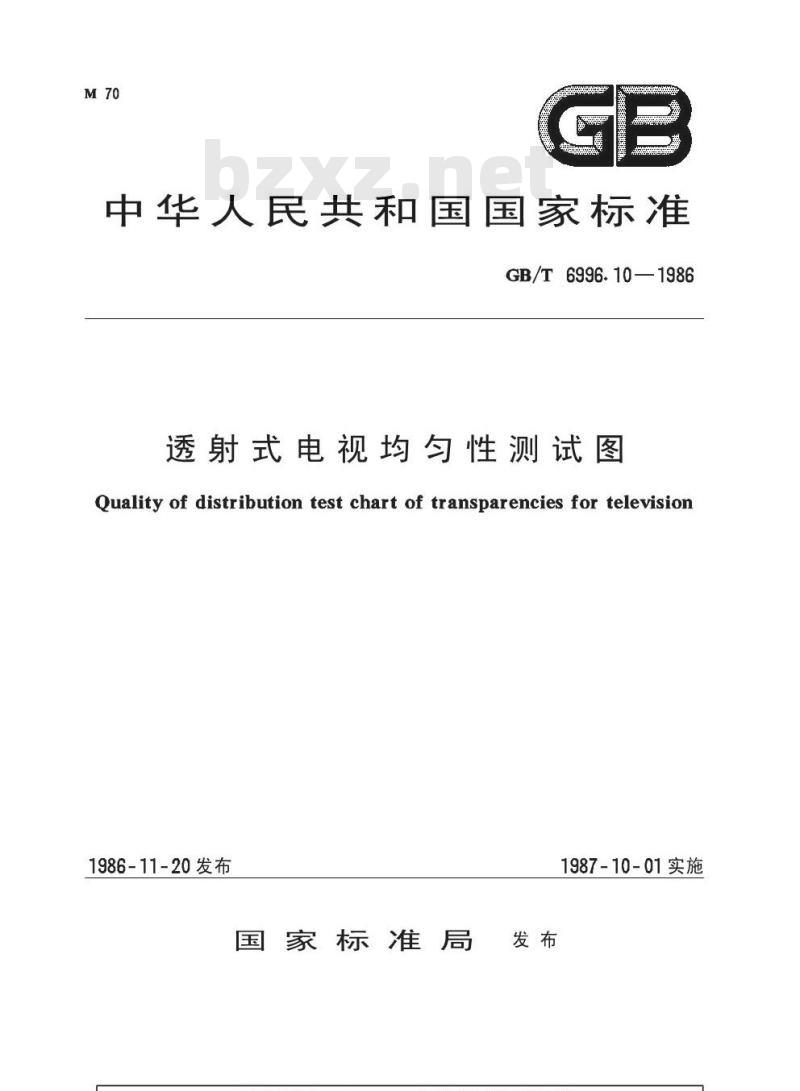

【国家标准(GB)】 透射式电视均匀性测试图

中华人民共和国国家标准
GB/T6996.10—1986
透射式电视均匀性测试图
Ouality of distribution test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视均匀性测试图
Quality of distribution test chart of transparencies for televisionUDC621.397.012
GB/T6996.10—1986
本标准规定了透射式电视均匀性测试图的适用范围、规格、尺寸和光学密度。适用范围
本测试图主要供电视摄像器件检验输出信号均匀性和电子束着靶误差用。图案规格和用途
2.1标准图机

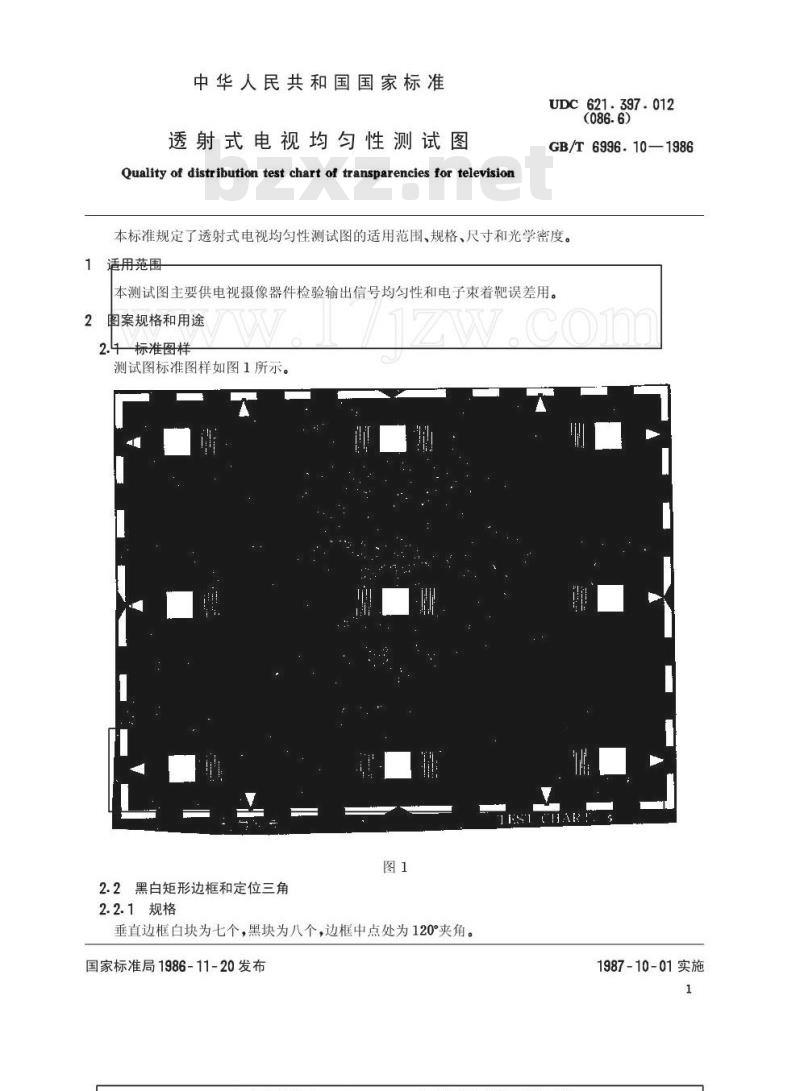

测试图标准图样如图1所示。
2.2黑白矩形边框和定位三角
2.2.1规格
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。国家标准局1986-11-20发布
1987-10-01实施
GB/T6996.10—1986
水平边框白块为九个，黑块为十个，边框中点处为120°夹角。垂直边界线内侧有三个定位三角，水平边界线内侧有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度；垂直定位三角指定了选取信号的位置。2.3背景
背景呈均匀黑色，以减少杂波的干扰。2.4参考白方块
九个相同面积的白块排列在图案的中心，边缘及四角作为测量信号均匀性的参考点。2.5空间频率条Www.bzxZ.net
与参考白方块对应处设有12组400电视行的空间频率条用来测量相对信号幅度和电子束着靶误差。
3尺寸
本标准中所有尺寸（除标明单位者外)都以图像高度(h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

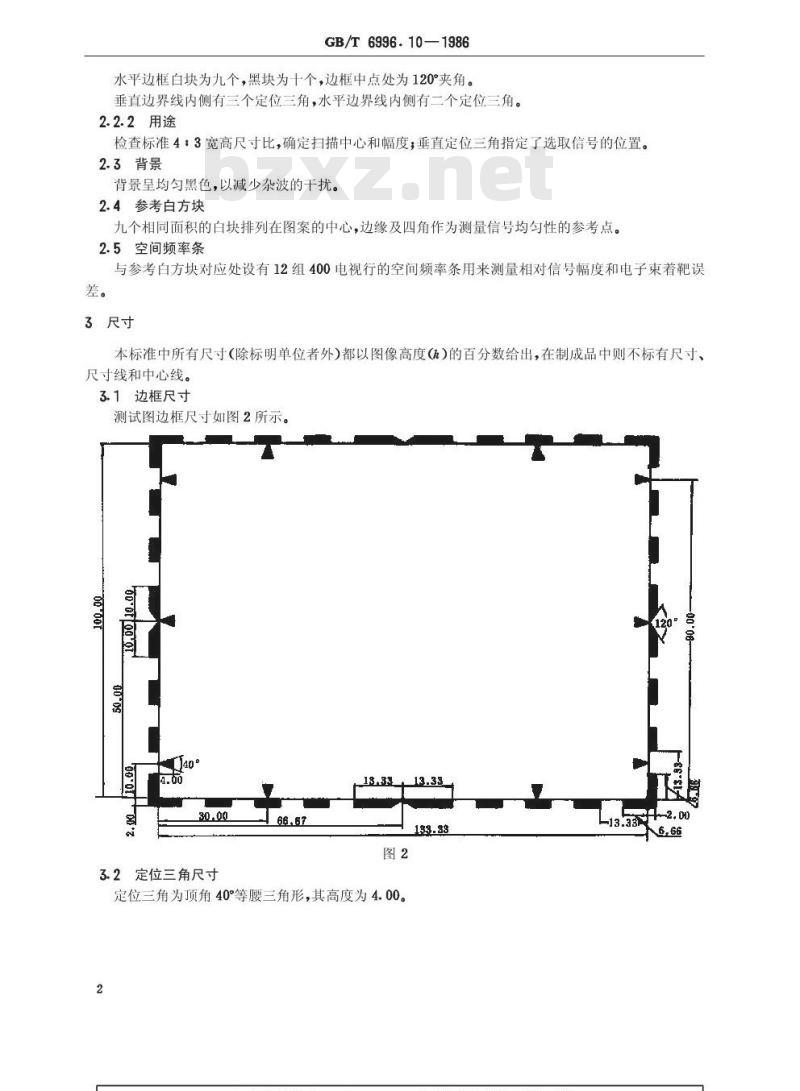

测试图边框尺寸如图2所示。
3.2定位三角尺寸
定位三角为顶角40°等腰三角形，其高度为4.00。2
o0·of

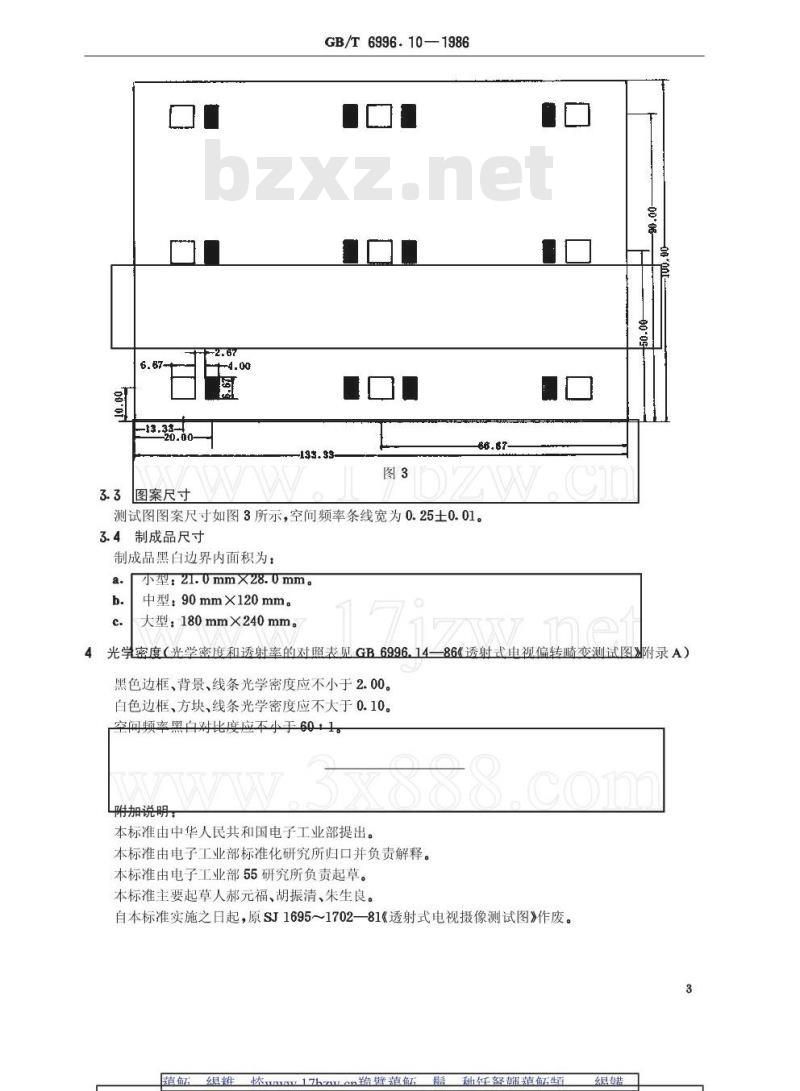

3.3图案尺寸
GB/T6996.10—1986
测试图图案尺寸如图3所示，空间频率条线宽为0.25士0.01。3.4制成品尺寸
制成品黑白边界内面积为：
小型：21.0mmX28.0mm。
中型：90mm×120mm。
大型：180mmX240mm。
00*06-
4光学密度（光学密度和透射率的对照表见GB6996.14一86《透射式电视偏转畸变测试图》附录A）黑色边框、背景、线条光学密度应不小于2.00。白色边框、方块、线条光学密度应不大于0.10。空问频求黑白对比度应不小手601附加说明
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ16951702一81《透射式电视摄像测试图》作废。3
