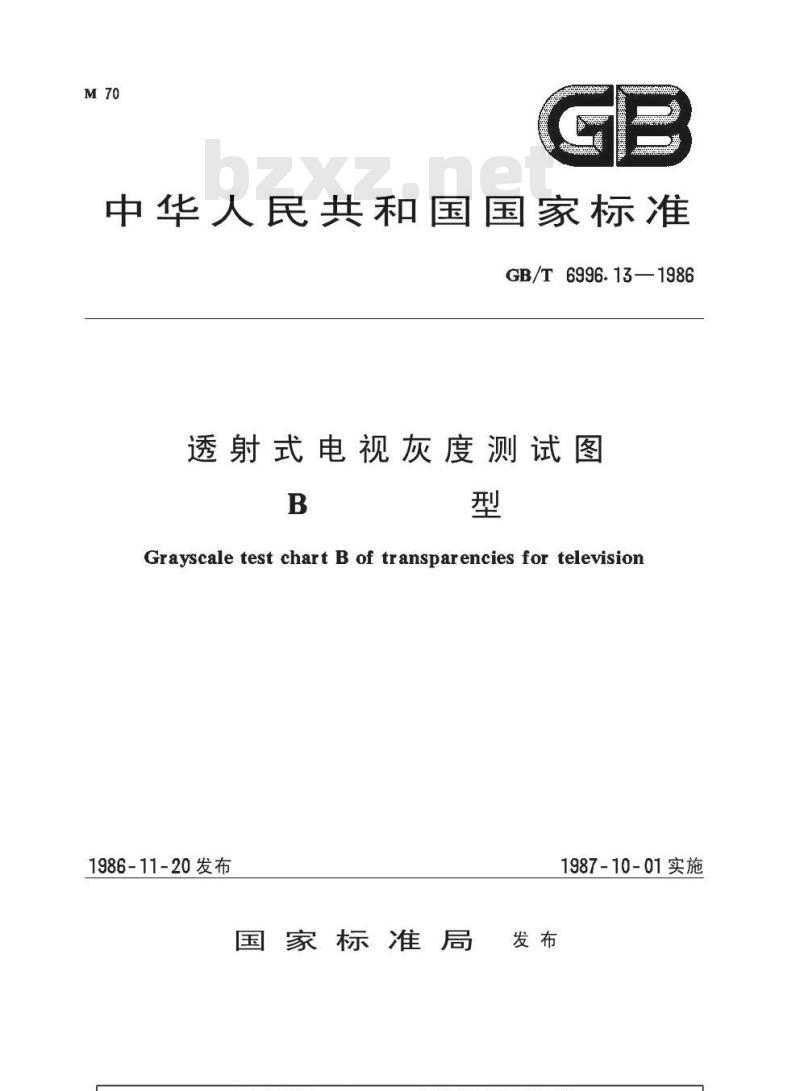

中华人民共和国国家标准
GB/T6996.13—1986
透射式电视灰度测试图
Grayscale test chart B of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视灰度测试图
Grayscaletest chartBof transparenciesfortelevisionUDC621.397.012
GB/T6996.13—1986
本标准规定了透射式电视灰度测试图（B型）适用范围、规格、尺寸和光学密度等。适用范围
本测试图主要供电视中心日常校正黑白及彩色摄像系统光电传输特性和测量摄像器件光电转换曲线用
2图案规格和用途
2.1标准图样

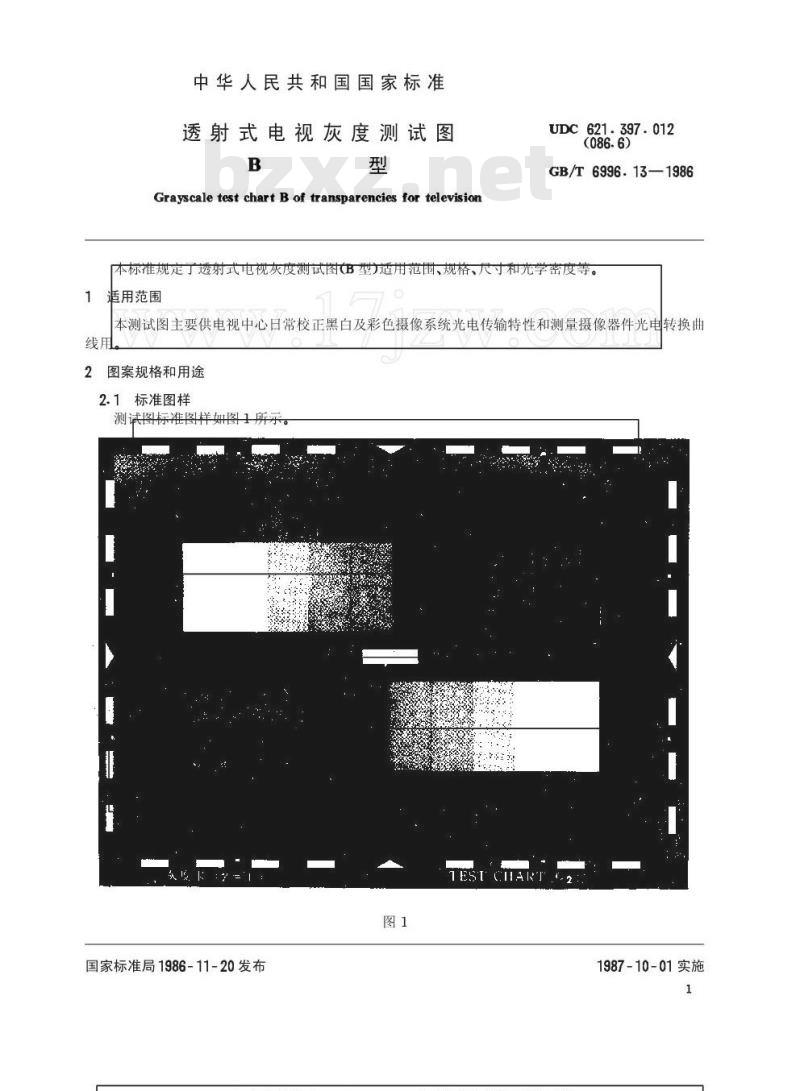

测试图标准图样妞图1
国家标准局1986-11-20发布
1987-10-01实施

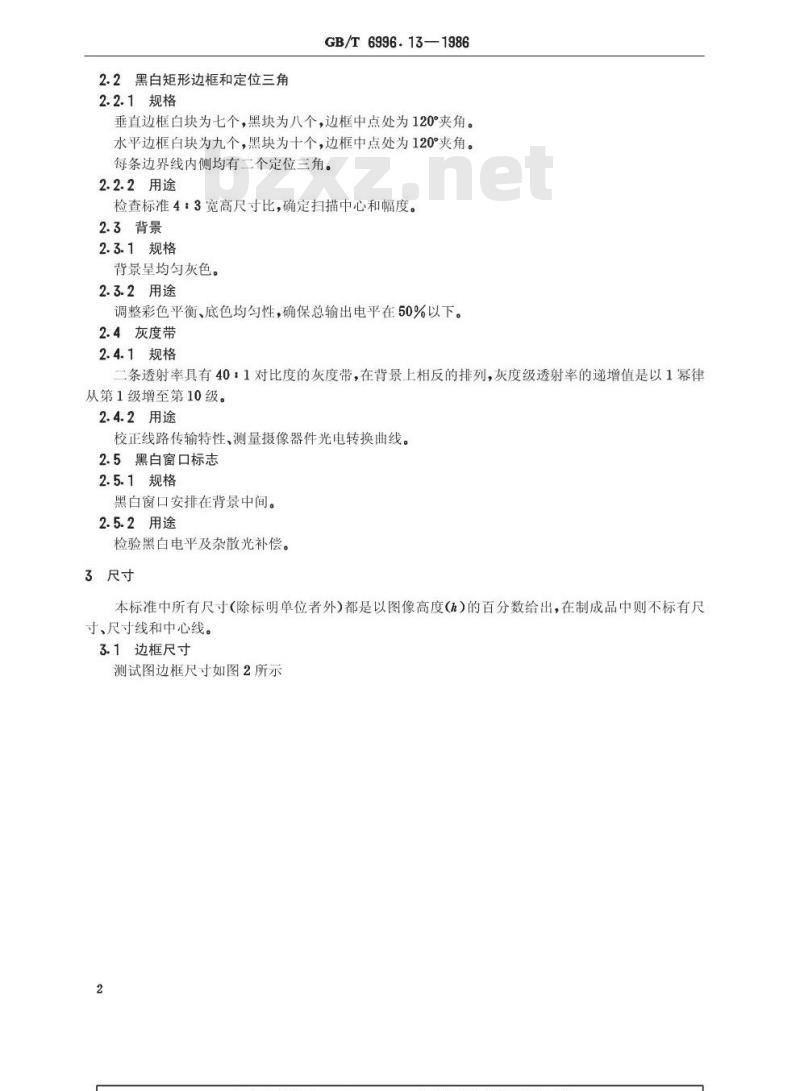

2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.13—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
2.3.1规格
背景呈均匀灰色。
2.3.2用途
调整彩色平衡、底色均匀性，确保总输出电平在50%以下。2.4灰度带
2.4.1规格
二条透射率具有40：1对比度的灰度带，在背景上相反的排列，灰度级透射率的递增值是以1幂律从第1级增至第10级。
2.4.2用途
校正线路传输特性、测量摄像器件光电转换曲线。2.5黑白窗口标志
2.5.1规格
黑白窗口安排在背景中间。
2.5.2用途
检验黑白电平及杂散光补偿。
3尺寸
本标准中所有尺寸（除标明单位者外)都是以图像高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

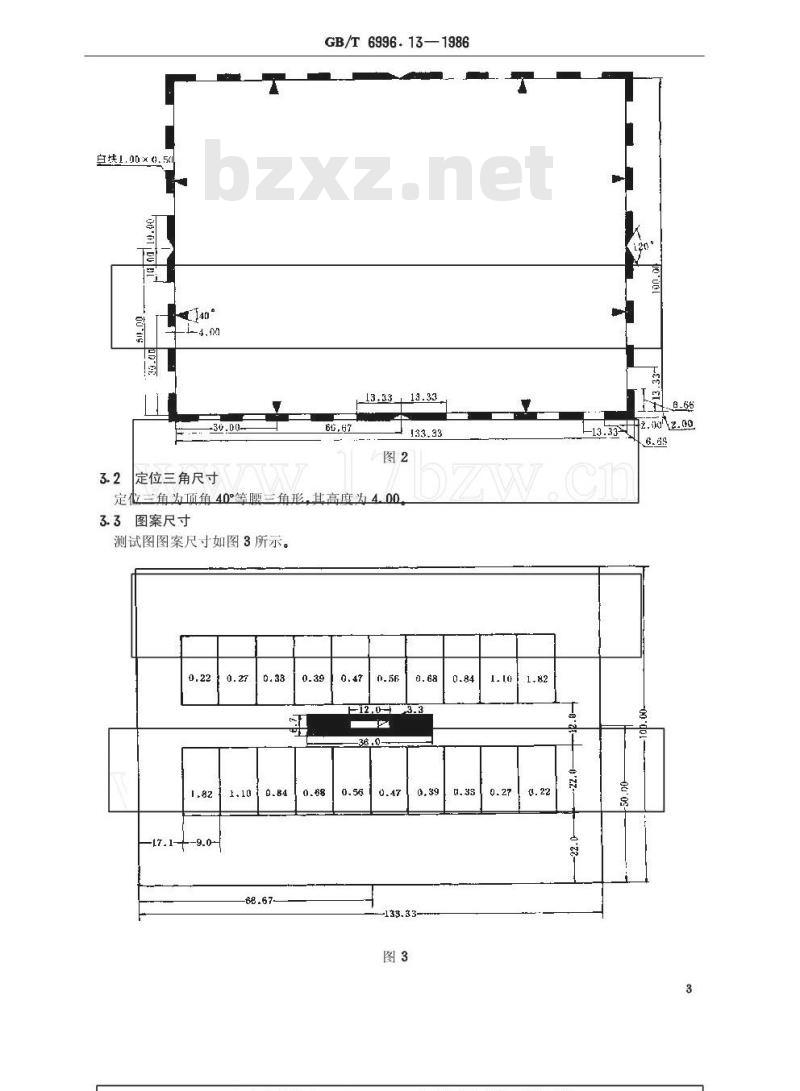

测试图边框尺寸如图2所示
..com卓块1.00×0.50
定位三角尺寸
GB/T6996.13—1986
定心三角为项角40°等腰三角形，其高度为4.003.3图案尺寸
测试图图案尺寸如图3所示。
-17.1-+-9.0-
13.3342.00/2.00

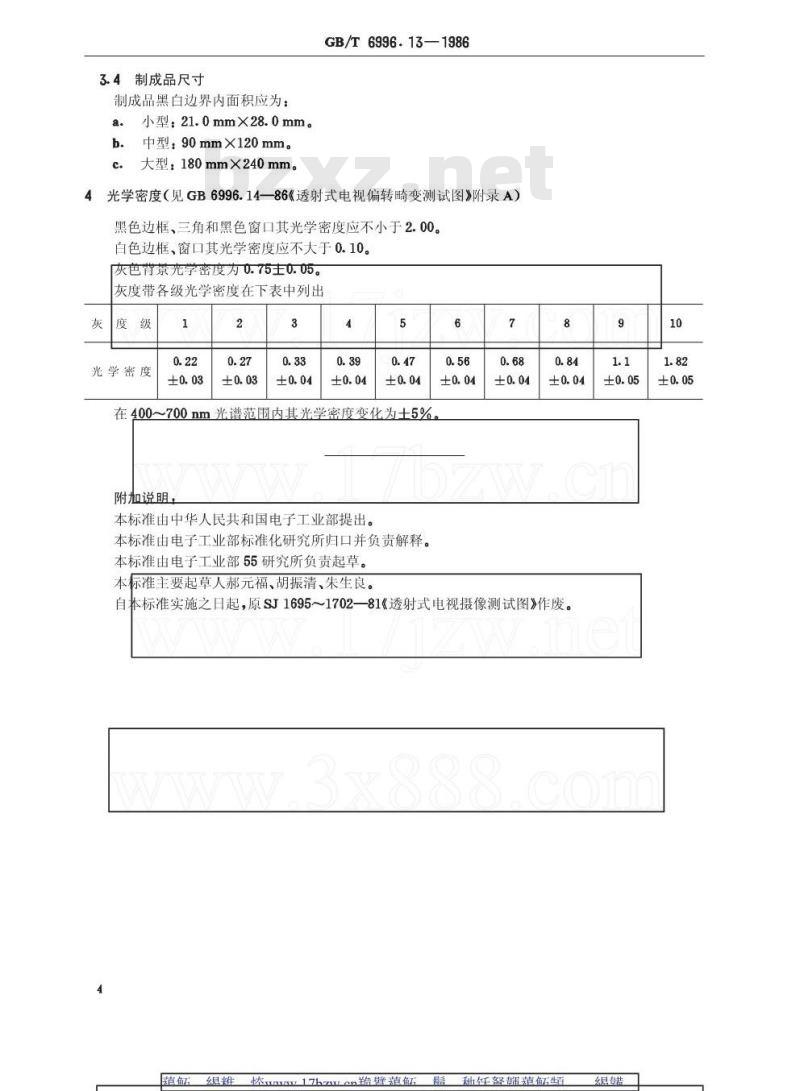

3.4制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm。
b.中型：90mm×120mm。
c.大型：180mm×240mm。
GB/T6996.13—1986
4光学密度（见GB6996.14—86《透射式电视偏转畸变测试图》附录A）黑色边框、三角和黑色窗口其光学密度应不小于2.00。白色边框、窗口其光学密度应不大于0.10。灰色背景光学密度为0.75主0.05。灰度带各级光学密度在下表中列出灰wwW.bzxz.Net
光学密度
在400~700nm光谱范围内其光学密度变化为士5%附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。6
自本标准实施之日起，原SJ1695～1702—81《透射式电视摄像测试图》作废。膜
