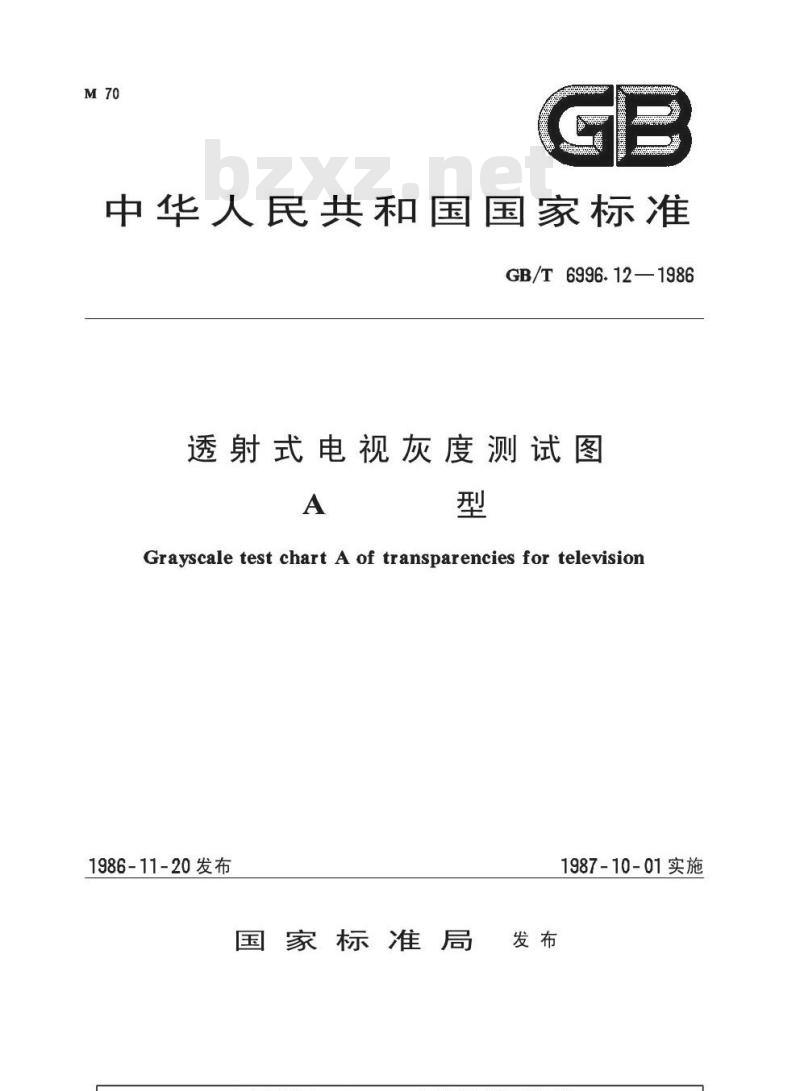

【国家标准(GB)】 透射式电视灰度测试图 A型

中华人民共和国国家标准
GB/T6996.12—1986
透射式电视灰度测试图
Grayscale test chart A of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视灰度测试图
Grayscale test chart Aof transparencies for televisionUDC 621.397. 012
GB/T6996.12—1986
本标准规定了透射式电视灰度测试图(A型)适用范围、规格、尺寸和光学密度等，适用范围
本测试图主要供电视中心日常校正黑白及彩色摄像系统的伽玛校正；黑白电平及杂散光补偿和底色均勾性调整。
2图案规格和用途
2.1标准图样

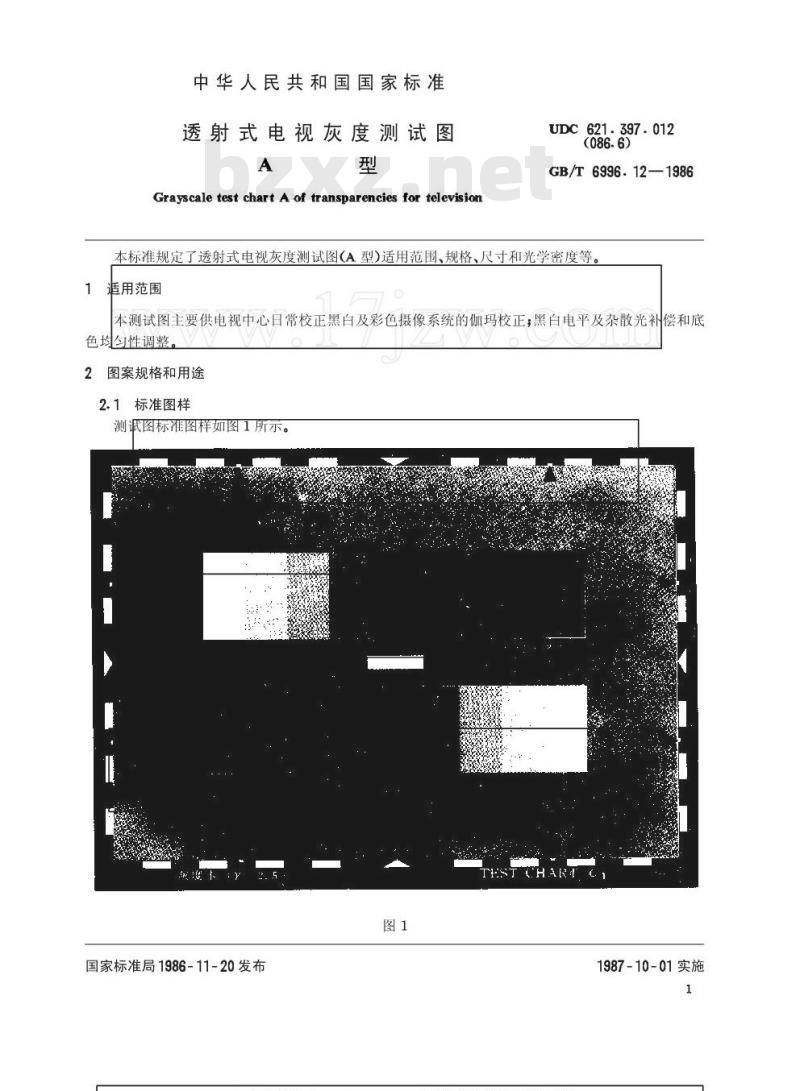

测试图标准图样如图1所示。
国家标准局1986-11-20发布
1987-10-01实施

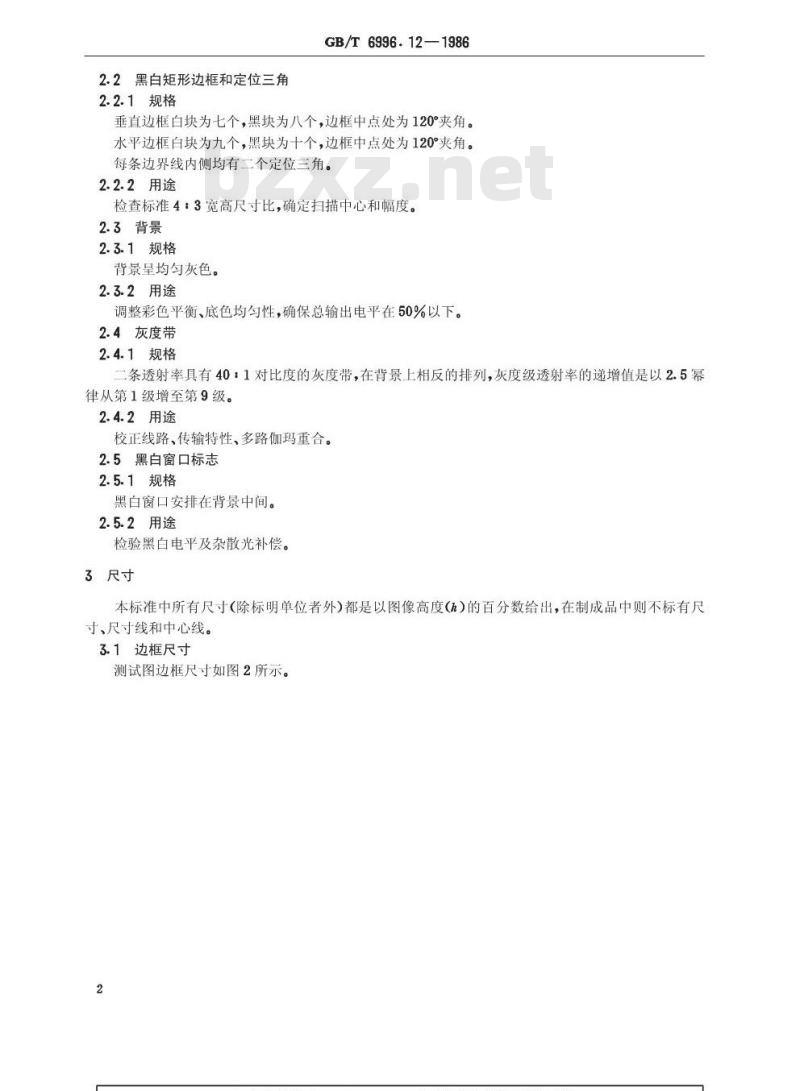

2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.12—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
2.3.1规格
背景呈均匀灰色。
2.3.2用途
调整彩色平衡、底色均匀性，确保总输出电平在50%以下。2.4灰度带
2.4.1规格www.bzxz.net
二条透射率具有40：1对比度的灰度带，在背景上相反的排列，灰度级透射率的递增值是以2.5幂律从第1级增至第9级。
2.4.2用途
校正线路、传输特性、多路伽玛重合。2.5黑白窗口标志
2.5.1规格
黑白窗口安排在背景中间。
2.5.2用途
检验黑白电平及杂散光补偿。
3尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

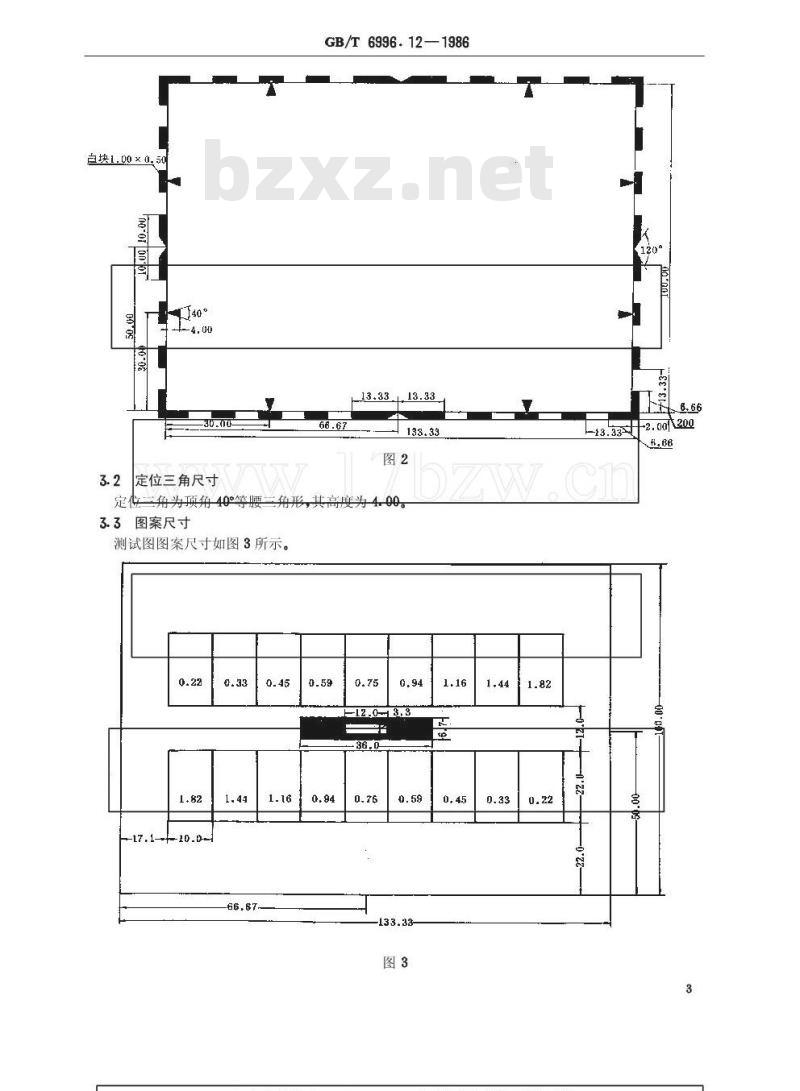

测试图边框尺寸如图2所示。
..com白块1.00x0.50
定位三角尺寸
GB/T6996.12—1986
角为顶角400等腰二角形，其高度为4.00。3.3图案尺寸
测试图图案尺寸如图3所示。
心,94
-13. 33-±/F2.00/200
3.4制成品尺寸
制成品黑白边界内面积应为：
小型：21.0mm×28.0mm。
b.中型：90mm×120mm。
c.大型：180mm×240mm。
GB/T6996.12—1986
4光学密度（见GB6996.14—86《透射式电视偏转畸变测试图》附录A）黑色边框、三角和黑色窗口其光学密度应不小于2.00。白色边框、窗口其光学密度应不大于0.10。灰色背景光学密度为0.75主0.05。灰度带各级光学密度在下表中列出灰度级
光学密度
在400~700nm光谱范围内其光学密度变化为士5%附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。5
自本标准实施之日起，原SJ1695～1702—81《透射式电视摄像测试图》作废。膜
