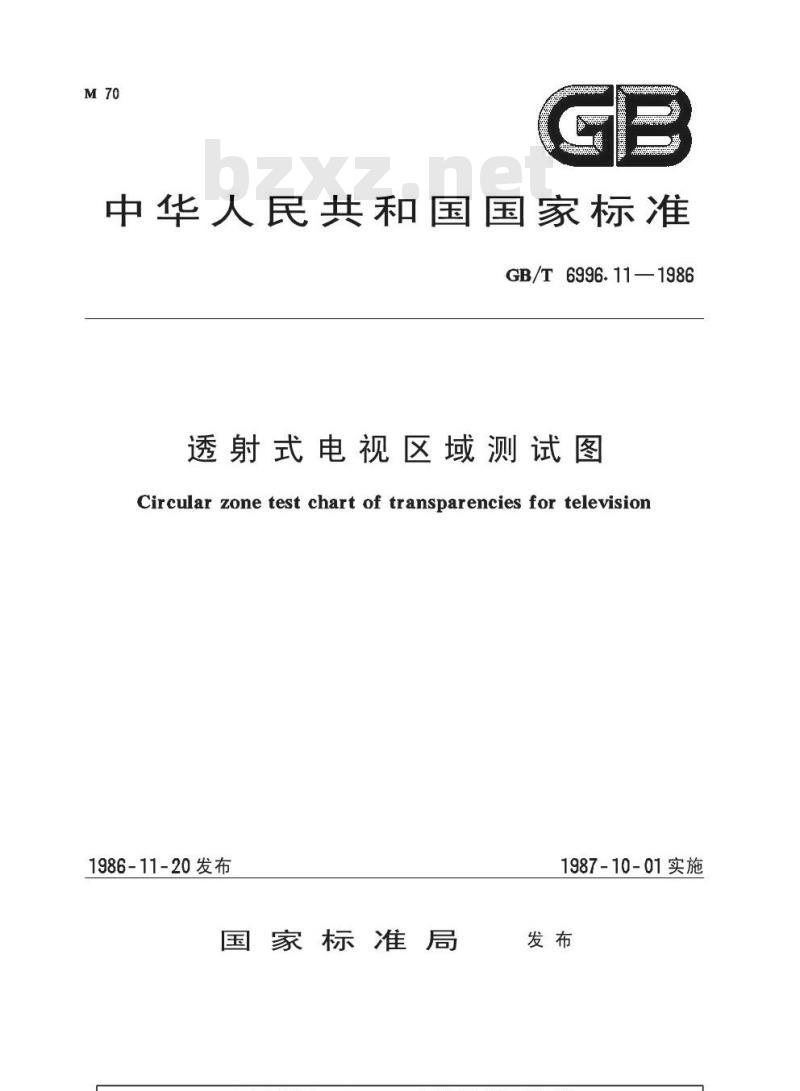

中华人民共和国国家标准
GB/T 6996.11—1986
透射式电视区域测试图
Circular zone test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视区域测试图
Circular zone test chart of transparencies for televisionUDC621.397.012
GB/T6996.11—1986
本标准规定了透射式电视区域测试图的适用范围、规格、尺寸和光学密度等。适用范围
本测试图主要用于黑白及彩色电视摄像系统检查成荫效应，并可测量摄像器件的缺陷所在位置。2图案规格和用途
2.1标准图样

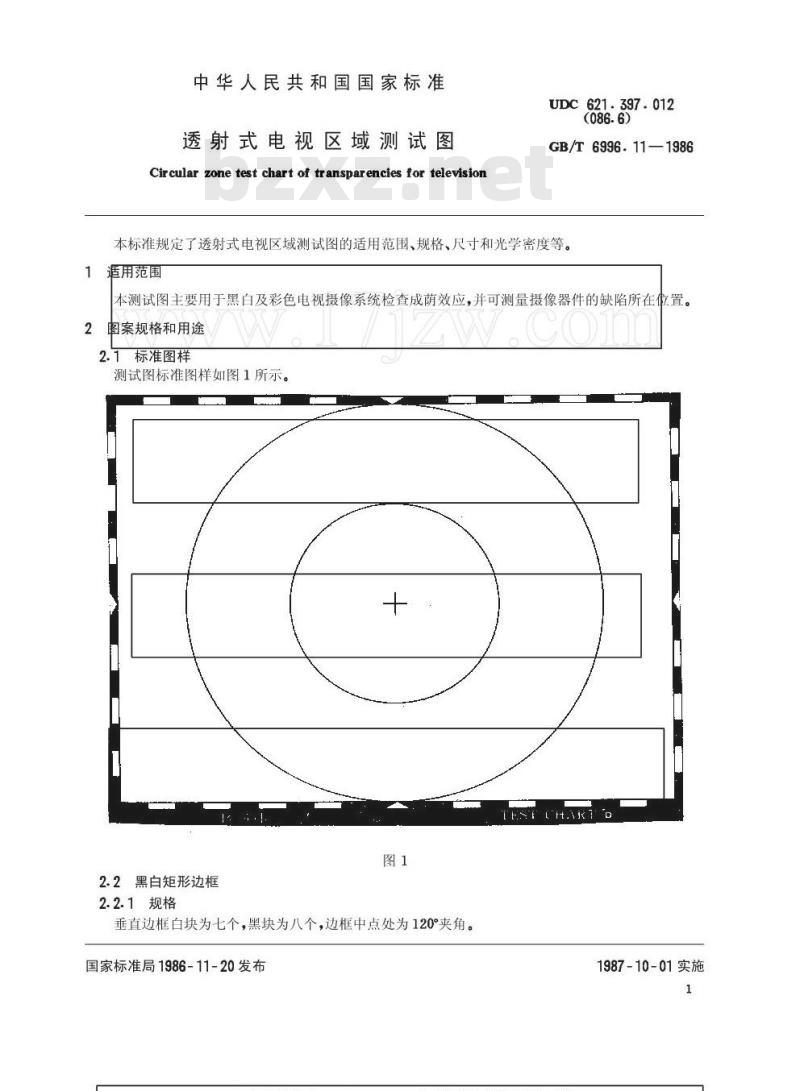

测试图标准图样如图1所示。
2.2黑白矩形边框
2.2.1规格
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。国家标准局1986-11-20发布
1987-10-01实施
GB/T6996.11—1986
水平边框白块为九个，黑块为十个，边框中点处为120°夹角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均匀白色。
2.4.1规格
二个同心大圆将图案有效面积分成I、I、I区。I区占总面积的15%I区占总面积的45%；I区占总面积的40%。bzxz.net
2.4.2用途
测量缺陷所在位置，确定质量等级。3尺寸
本标准中所有尺寸（除标明单位者外)都以图像高度(h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

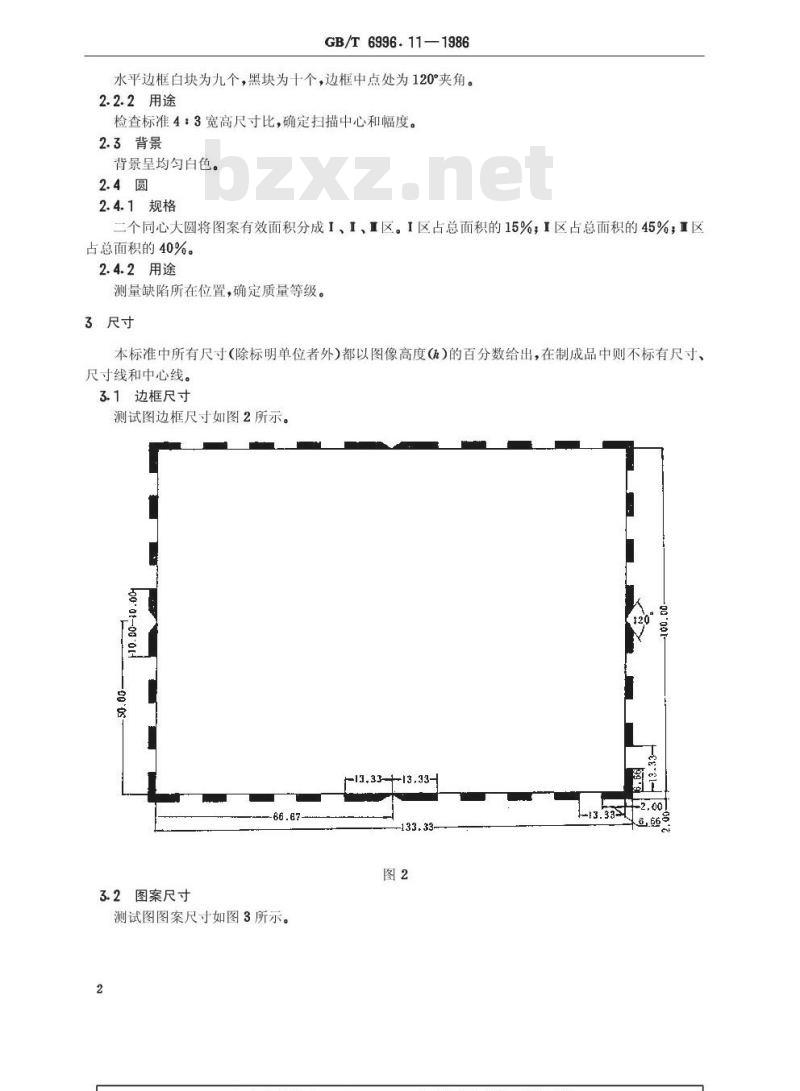

测试图边框尺寸如图2所示。
-13.33--13.33-
3.2图案尺寸

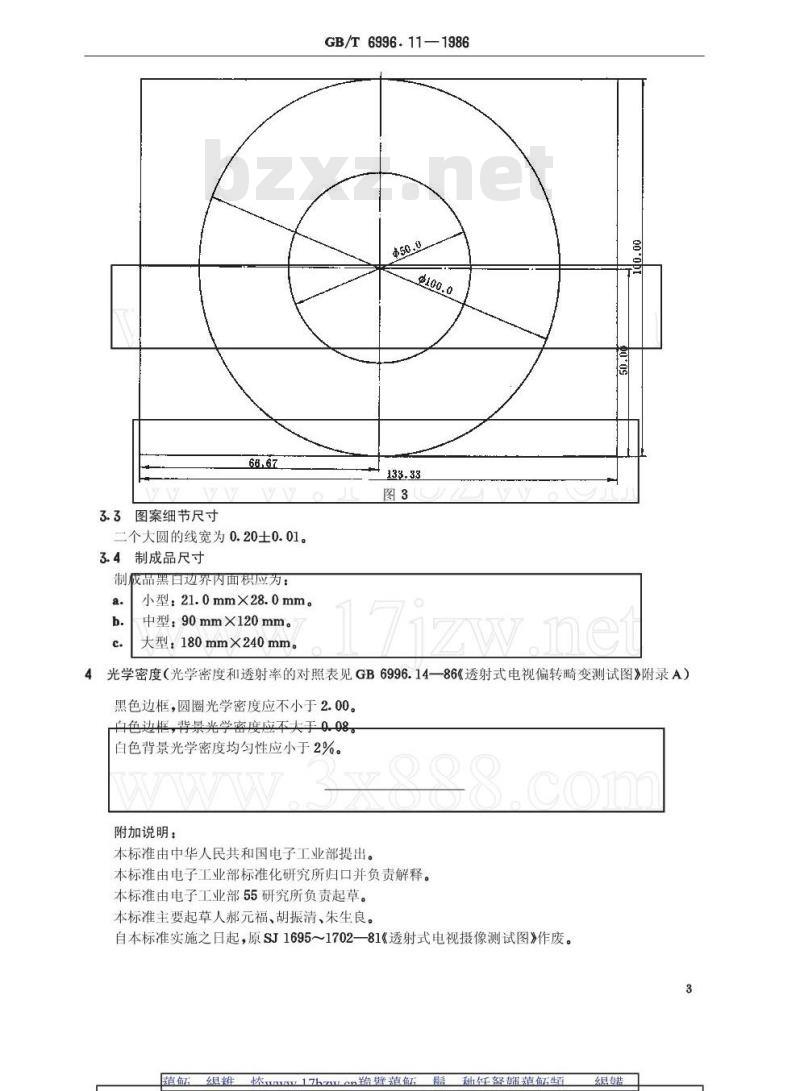

测试图图案尺寸如图3所示。
3.3图案细节尺寸
二个大圆的线宽为0.20士0.01。3.4制成品尺寸
制成品黑日边界内面积应为：
小型：21.0mm×28.0mm。
中型：90mmX120mm。
大型：180mm×240mm。
GB/T6996.11—1986
4光学密度（光学密度和透射率的对照表见GB6996.14—86《透射式电视偏转畸变测试图》附录A）黑色边框，圆圈光学密度应不小于2.00。白色边框，背景光学密度应不夫手0.08白色背景光学密度均匀性应小于2%。000
附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ16951702一81《透射式电视摄像测试图》作废。3
