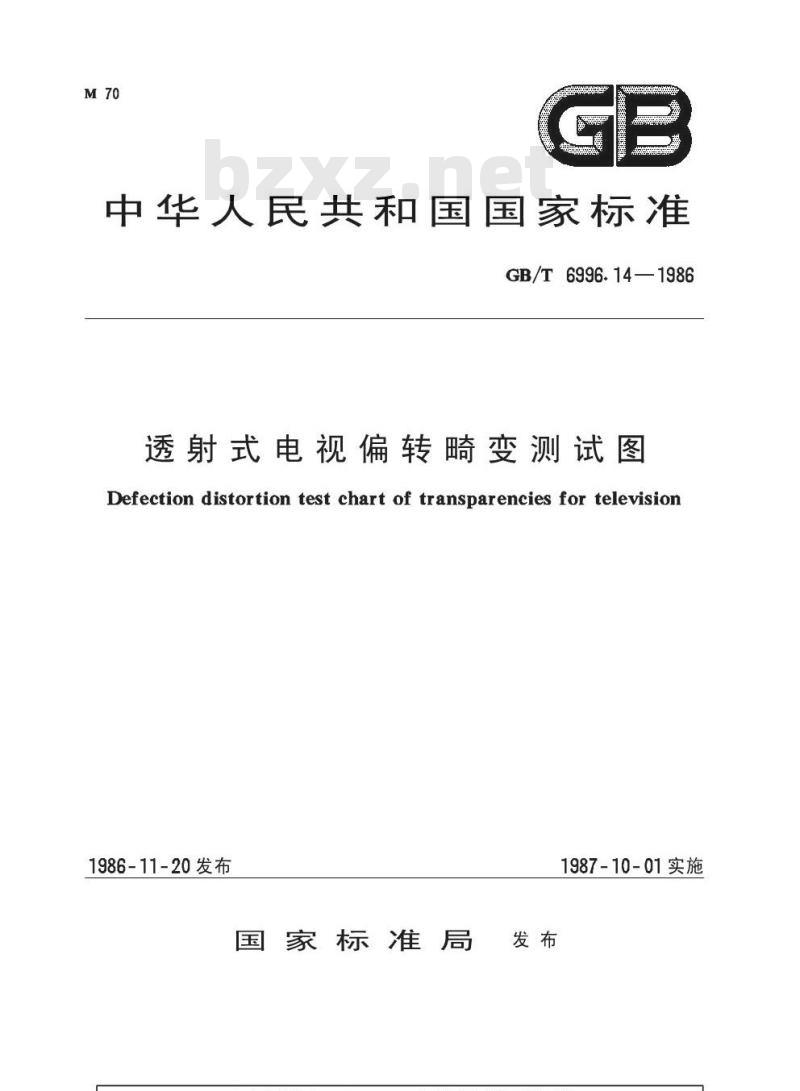

中华人民共和国国家标准
GB/T6996.14—1986
透射式电视偏转畸变测试图
Defection distortion test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视偏转畸变测试图
Defection distortion test chart of transparencies for televisionUDC621.397.012
GB/T6996.14—1986
本标准规定了透射式电视偏转畸变测试图的适用范围、规格、尺寸和光学密度等。适用范围
本测试图提供了多种图案，配合电格信号发生器，用来检验电视摄像管及其偏转系统的几何畸变（包括菱形失真）、分辨率和振幅调制度等。2图案的规格和用途

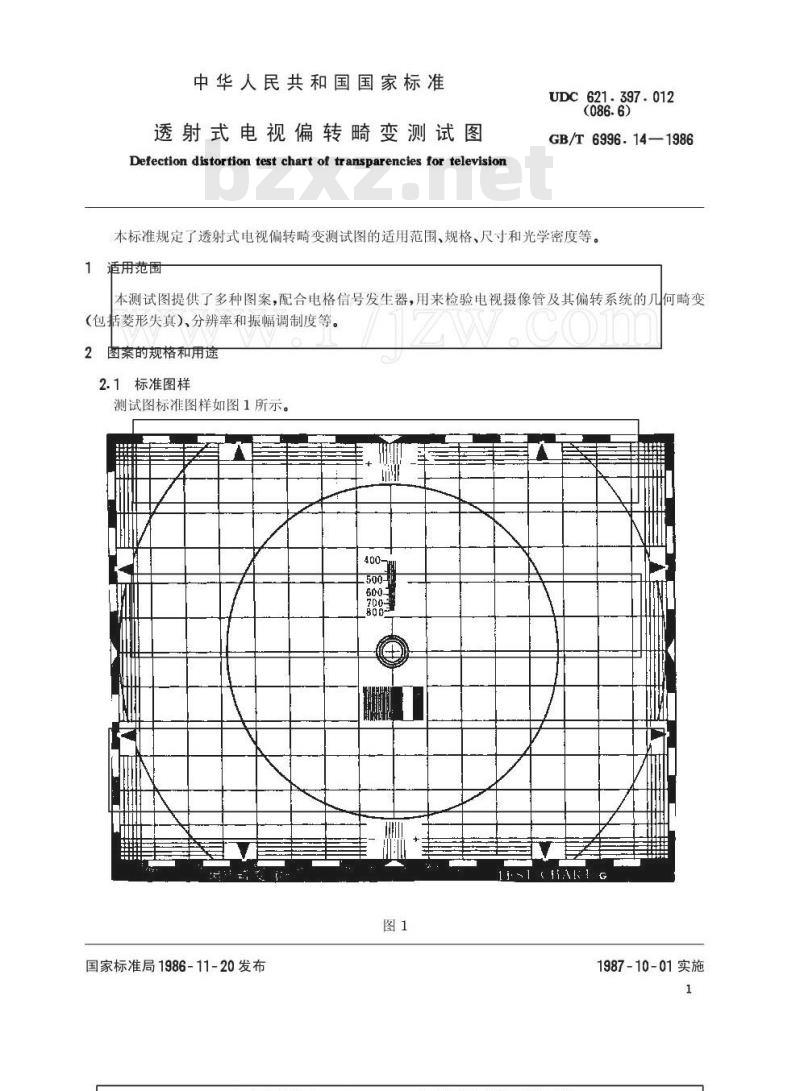

2.1标准图样
测试图标准图样如图1所示。
国家标准局1986-11-20发布
1987-10-01实施
..com2.2黑白矩形边框和定位三角
2.2.1规格
GB/T6996.14—1986
垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框自块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度。2.3背景
背景呈均勾白色。
二个中间大圆供调整扫描线性和划分重合区域用。三个中心小圆供测量校正线圈的校正灵敏度用。2.5清晰度楔形线
2.5.1规格
在靠近图案中央部分垂直排列的一组楔形线，它们代表着400～800电视行。2.5.2用途
调整光学及电气聚焦、检查清晰度用。2.6调制度测量条
2.6.1规格
图案中央有二组空间频率条，它们分别代表着0.5MHz和5MHz。2.6.2用途
测量振幅调制度和确定基准信号幅度。2.7分度线
2.7.1规格
图案上、下排列着两组夹角为士3°分度线，其分辨能力为0.5°。2.7.2用途
检查菱形失真。
2.8中心十字线
调整配准，检查电子束校正状况。2.9网格线
2.9.1规格
由水平和垂直的黑线构成等间距网格，把图像在水平和垂直方向上分成16×12个方格，为了有助于测量，靠近图案边缘的线条距为图像高度的百分之一。2.9.2用途
检查重合精度、几何失真和非线性失真。3尺寸
本标准中所有尺寸（除标明单位者外）都是以图像高度（）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸
测试图边框尺寸如图2所示。
坐块1.×0.50
GB/T6996.14—1986
13.33_J,13.33
定位三角尺寸
定位三角为顶角40°等腰三角形，其高度为4.003.3图案尺寸
测试图图案尺寸如图3所示。
06.00-47.00

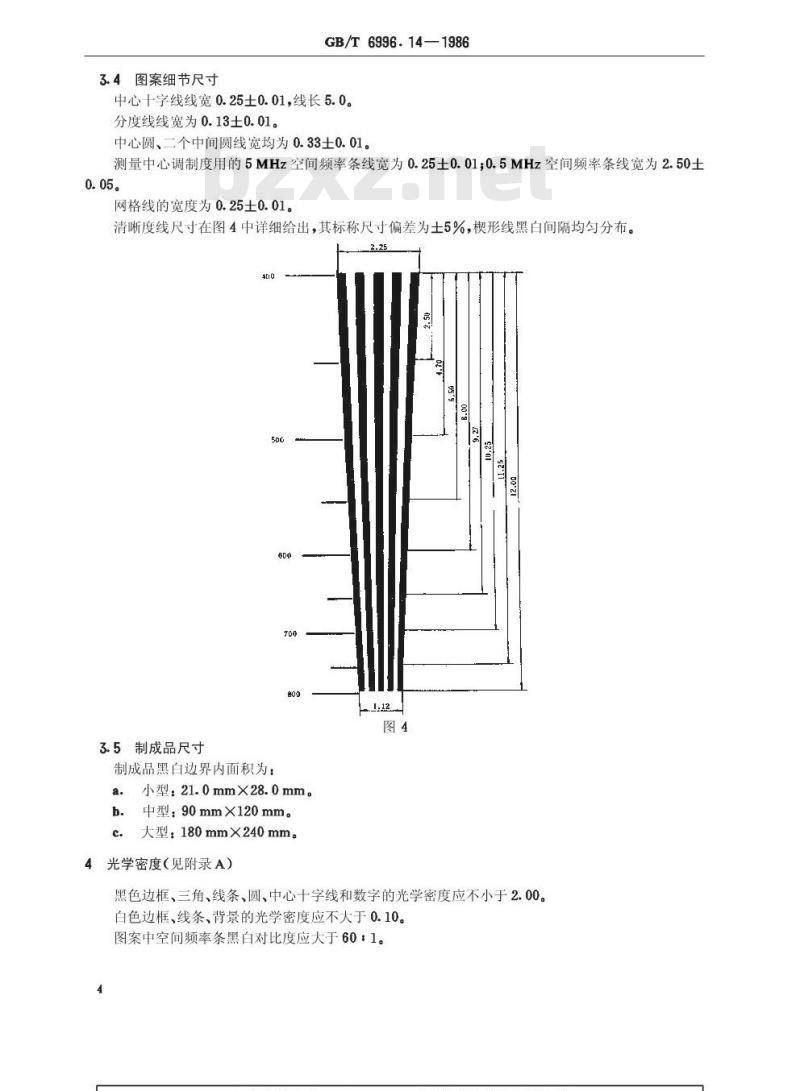

3.4图案细节尺寸
GB/T6996.14—1986
中心十字线线宽0.25士0.01，线长5.0。分度线线宽为0.13土0.01。
中心圆、二个中间圆线宽均为0.33士0.01。测量中心调制度用的5MHz空间频率条线宽为0.25土0.01；0.5MHz空间频率条线宽为2.50士0.05。
网格线的宽度为0.25士0.01。
清晰度线尺寸在图4中详细给出，其标称尺寸偏差为士5%，楔形线黑白间隔均匀分布。2.25
3.5制成品尺寸
制成品黑白边界内面积为：wwW.bzxz.Net
小型：21.0mm×28.0mm。
b.中型：90mmX120mm。
c.大型：180mm×240mm。
4光学密度（见附录A）
黑色边框、三角、线条、圆、中心十字线和数字的光学密度应不小于2.00。白色边框、线条、背景的光学密度应不大于0.10。图案中空间频率条黑白对比度应大于60：1。4
GB/T6996.14—1986
附录A
光学密度D和透射率T对照表
(参考件)
附加说明：
6996.141986
本标准由中华人民共和国电子工业部提出。D
本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。T
自本标准实施之日起，原SJ16951702-—81《透射式电视摄像测试图》作废。随经
