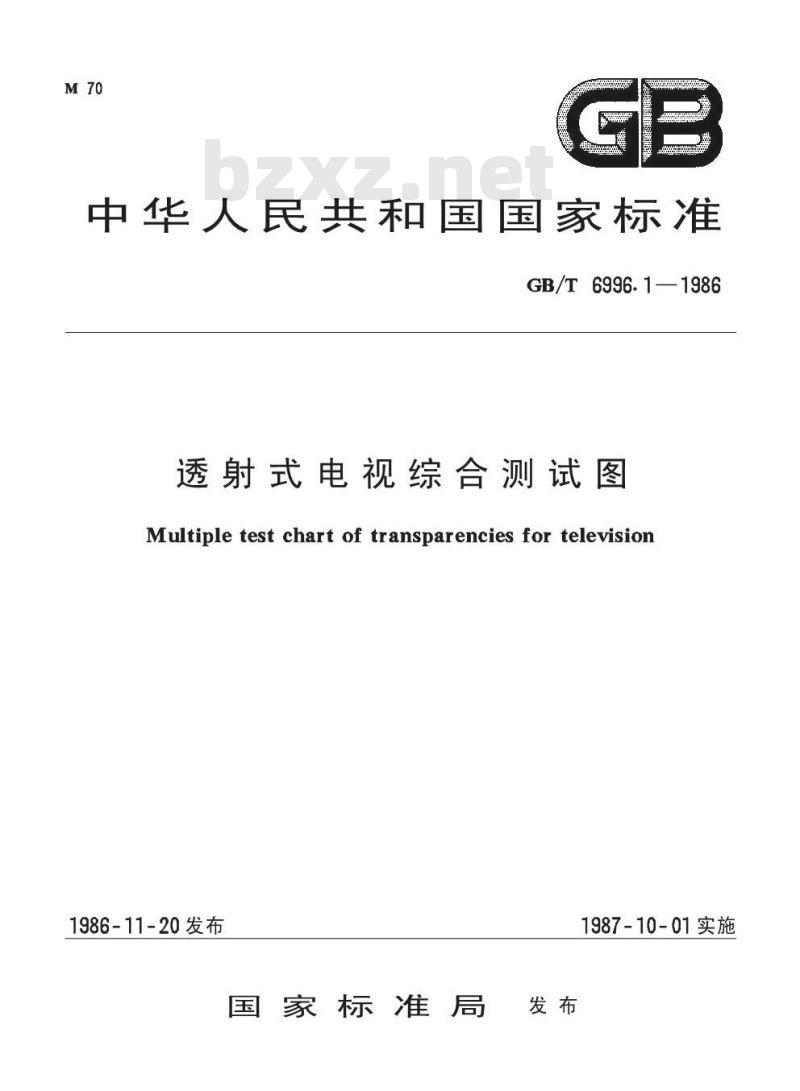

中华人民共和国国家标准
GB/T6996.1—1986
透射式电视综合测试图
Multiple test chart of transparencies for television1986-11-20发布
国家标准局
1987-10-01实施
中华人民共和国国家标准
透射式电视综合测试图
Multiple test chart of transparencies for televisionUDC 621.397.012
GB/T6996.1—1986
本标准规定了透射式电视综合测试图的适用范围、规格、尺寸和光学密度等。适用范围
本测试图主要用于黑白及彩色电视摄像系统调整最佳工作状态和检查电视摄像质量。图案规格和用途
2.1标准图样

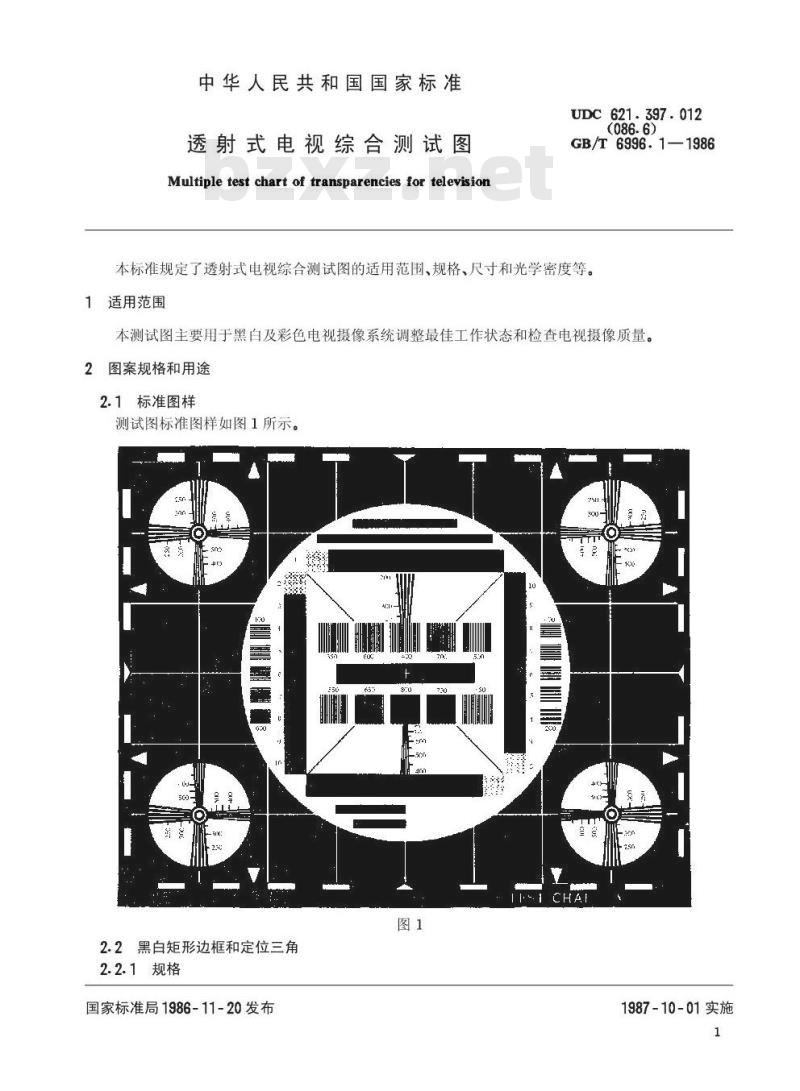

测试图标准图样如图1所示。
2.2黑白矩形边框和定位三角
2.2.1规格
国家标准局1986-11-20发布
1987-10-01实施
GB/T6996.1—1986

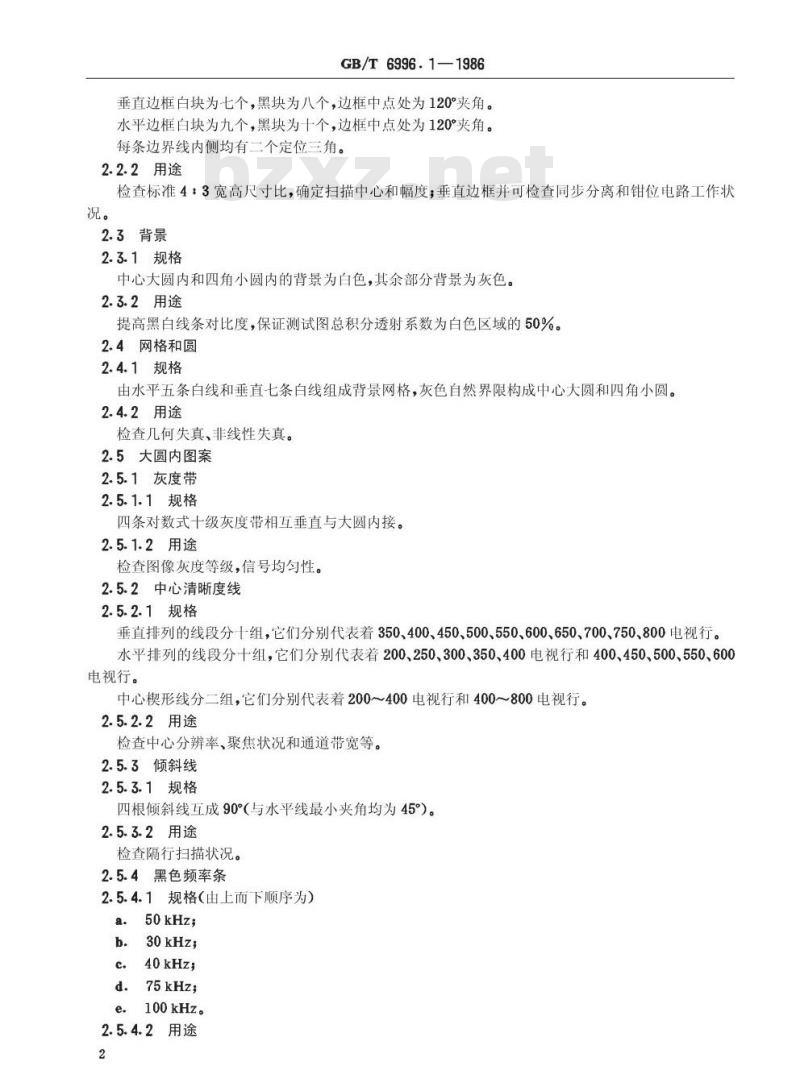

垂直边框白块为七个，黑块为八个，边框中点处为120°夹角。水平边框白块为九个，黑块为十个，边框中点处为120°夹角。每条边界线内侧均有二个定位三角。2.2.2用途
检查标准4：3宽高尺寸比，确定扫描中心和幅度；垂直边框并可检查同步分离和钳位电路工作状况。
2.3背景
2.3.1规格
中心大圆内和四角小圆内的背景为白色，其余部分背景为灰色。2.3.2用途
提高黑白线条对比度，保证测试图总积分透射系数为白色区域的50%。2.4网格和圆
2.4.1规格
由水平五条白线和垂直七条白线组成背景网格，灰色自然界限构成中心大圆和四角小圆。2.4.2用途
检查几何失真、非线性失真。
2.5大圆内图案
2.5.1灰度带
2.5.1.1规格
四条对数式十级灰度带相互垂直与大圆内接。2.5.1.2用途
检查图像灰度等级，信号均匀性。2.5.2中心清晰度线
2.5.2.1规格
垂直排列的线段分十组，它们分别代表着350、400、450、500、550、600、650、700、750、800电视行。水平排列的线段分十组，它们分别代表着200、250、300、350、400电视行和400、450、500、550、600电视行。
中心楔形线分二组，它们分别代表着200～400电视行和400～800电视行。2.5.2.2用途
检查中心分辨率、聚焦状况和通道带宽等。2.5.3倾斜线
2.5.3.1规格
四根倾斜线互成90（与水平线最小夹角均为45°）。2.5.3.2用途
检查隔行扫描状况。
2.5.4黑色频率条
2.5.4.1规格（由上而下顺序为）a.
50kHz;
75kHz;
100kHz。
2.5.4.2用途
GB/T6996.1—1986
检查中、低频失真，拖尾现象和信号幅度。2.5.5白色中心十字线
2.5.5.1规格
水平和垂直线宽均为2个电视行。2.5.5.2用途
检查电子束校正和高频反射。
2.6边角清晰度线
2.6.1规格
四角小圆内有四组相互垂直呈放射状的楔形线，它们分别代表着200～400和300～600电视行。2.6.2用途
检查边角分辨率和聚焦状况。
3尺寸
本标准中所有尺寸（除标明单位者外）都是以图案高度（h）的百分数给出，在制成品中则不标有尺寸、尺寸线和中心线。
3.1边框尺寸

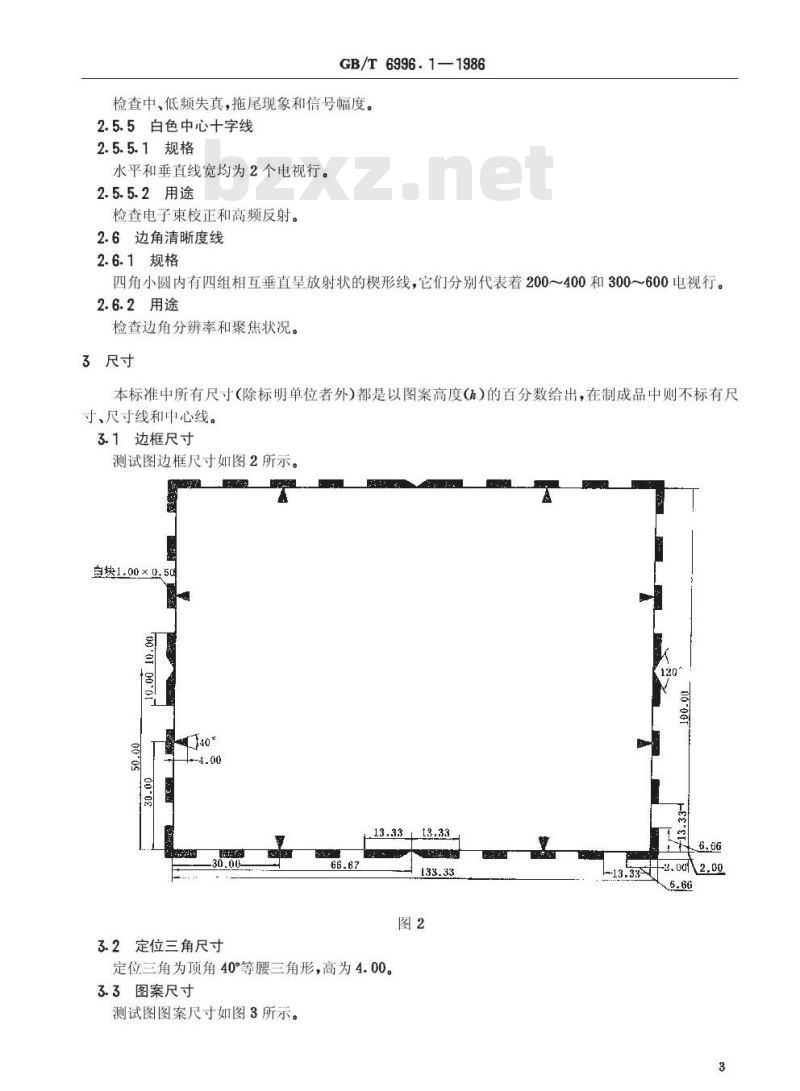

测试图边框尺寸如图2所示。
自块1.00×0，50Www.bzxZ.net
心0-#
3.2定位三角尺寸
定位三角为顶角40°等腰三角形，高为4.00。3.3图案尺寸

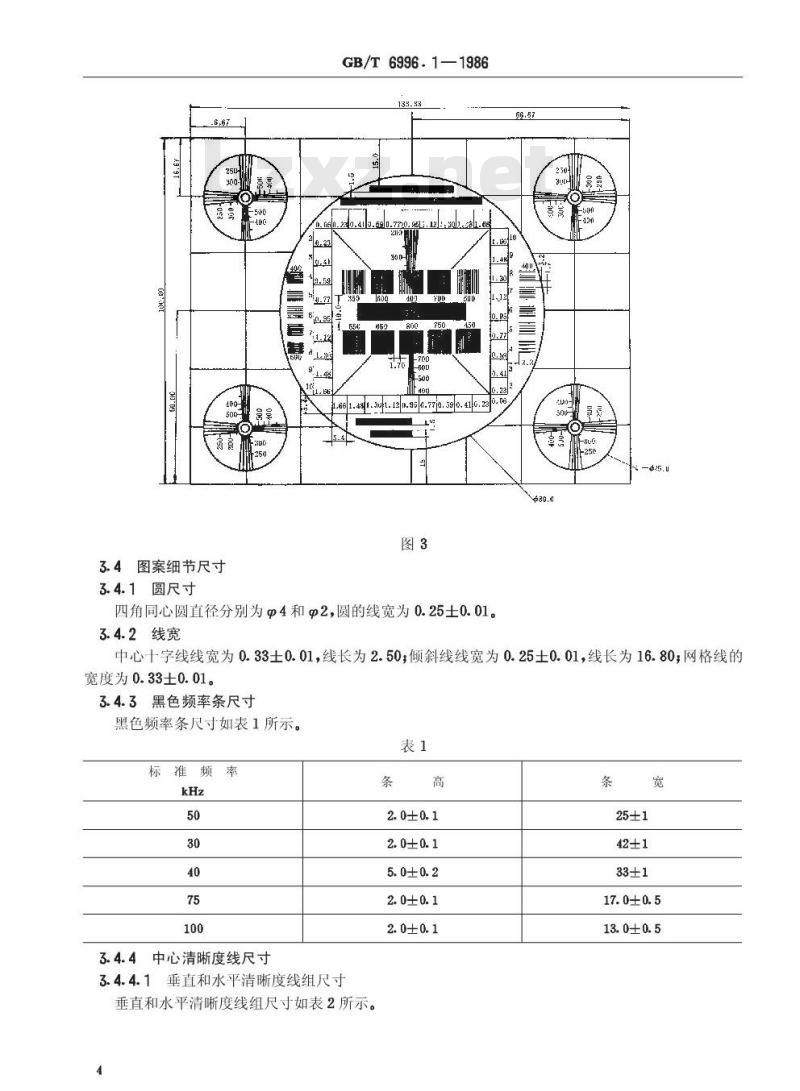

测试图图案尺寸如图3所示。
-2.00112.00
3.4图案细节尺寸
3.4.1圆尺寸
GB/T6996.1—1986
:230181
61.4.u1.12.90.77j0.390o.41o.2366
四角同心圆直径分别为@4和2，圆的线宽为0.25士0.01。3.4.2线宽
中心十字线线宽为0.33士0.01，线长为2.50；倾斜线线宽为0.25士0.01，线长为16.80；网格线的宽度为0.33士0.01。
3.4.3黑色频率条尺寸
黑色频率条尺寸如表1所示。
标准频率
3.4.4中心清晰度线尺寸
3.4.4.1垂直和水平清晰度线组尺寸垂直和水平清晰度线组尺寸如表2所示。条
17.0±0.5
13.0±0.5
清晰度线(电视行）
2中心楔形线尺寸
GB/T6996.1—1986
0.5±0.02
0.40±0.02
0.33±0.02
0.29±0.01
0.25±0.01
0.22±0.01
0.200±0.009
0.180±0.009
0.170±0.008
0.154±0.007
0.143±0.006
0.133±0.005
0.125±0.004
线组宽
尺寸偏差为单向值
中心楔形线尺寸如图4所示，形线标称尺寸偏差均小于5%，楔形线黑白间隔均勾分布。200
3.4.5边角清晰度线尺寸
09°9-19
2-2, 25—
边角清晰度线尺寸如图5所示，楔形线标称尺寸偏差均小于5%，楔形线黑白间隔均勾分布。TKAONiKAca
3.5制成品尺寸
制成品黑白边界内面积应为：
a.小型：21.0mm×28.0mm。
b.中型：90mm×120mm。
大型：180mmX240mm。
GB/T6996.1—1986
4光学密度（光学密度和透射率的对照表见GB6996.14一86《透射式电视偏转畸变测试图》附录A）黑色边框、线条、数字、圆圈等光学密度应不小于2.00。白色边框、三角、线条、中心十字线和背景等光学密度应不大于0.10。灰色背景光学密度应为0.40士0.05。灰色带光学密度如表3所示，其误差为单向值。表3
灰度级
光学密度
在400～700nm光谱范围内，其光学密度变化应小于土5%。黑白线条对比度应大于60：1。
附加说明：
GB/T6996.1—1986
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口并负责解释。本标准由电子工业部55研究所负责起草。本标准主要起草人郝元福、胡振清、朱生良。自本标准实施之日起，原SJ1695~1702一81《透射式电视摄像测试图》作废。iKANiKAca
