【国家标准(GB)】 涂料表面干燥试验 小玻璃球法

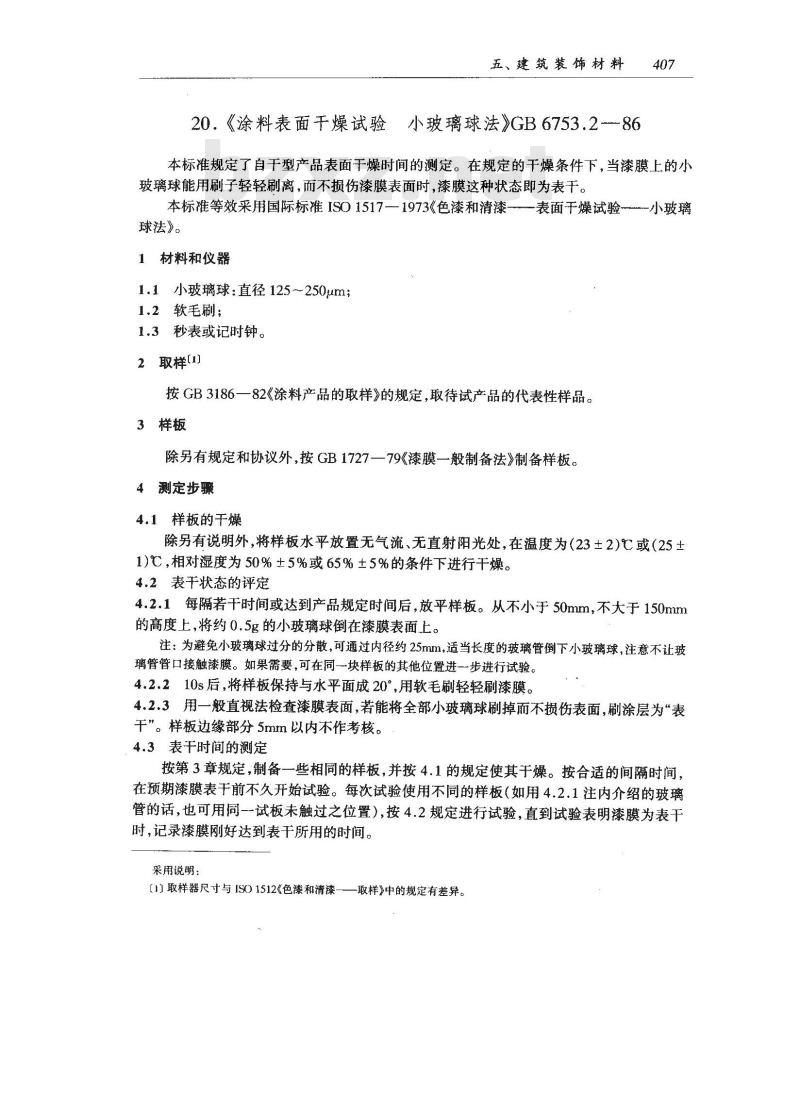

五、建筑装饰材料
20.《涂料表面干燥试验小玻璃球法》GB6753.2-86407
本标准规定了自干型产品表面干燥时间的测定。在规定的干燥条件下，当漆膜上的小玻璃球能用刷子轻轻刷离，而不损伤漆膜表面时,漆膜这种状态即为表干。本标准等效采用国际标准ISO1517—1973《色漆和清漆—表面于燥试验-小玻璃球法》。
1材料和仪器
1.1小玻璃球：直径125~250μum；1.2软毛刷；
1.3秒表或记时钟。
2取样[1]
按GB3186一82《涂料产品的取样》的规定，取待试产品的代表性样品。3样板
除另有规定和协议外，按GB1727一79《漆膜一般制备法》制备样板。4测定步骤
4.1样板的于燥
除另有说明外，将样板水平放置无气流、无直射阳光处，在温度为（23±2)℃或（25±1)℃，相对湿度为50%±5%或65%±5%的条件下进行干燥。4.2表干状态的评定
4.2.1每隔若干时间或达到产品规定时间后，放平样板。从不小于50mm，不大于150mm的高度上，将约0.5g的小玻璃球倒在漆膜表面上。注：为避免小玻璃球过分的分散，可通过内径约25mm,适当长度的玻璃管倒下小玻璃球，注意不让玻璃管管口接触漆膜。如果需要，可在同一块样板的其他位置进一步进行试验。4.2.210s后，将样板保持与水平面成20°，用软毛刷轻轻刷漆膜。4.2.3用一般直视法检查漆膜表面，若能将全部小玻璃球刷掉而不损伤表面，刷涂层为“表干”。样板边缘部分5mm以内不作考核。4.3表干时间的测定
按第3章规定，制备一些相同的样板，并按4.1的规定使其干燥。按合适的间隔时间，在预期漆膜表于前不久开始试验。每次试验使用不同的样板（如用4.2.1注内介绍的玻璃管的话，也可用同一试板未触过之位置），按4.2规定进行试验，直到试验表明漆膜为表干时，记录漆膜刚好达到表干所用的时间。采用说明：
【1】取样器尺寸与ISO1512《色漆和清漆—-取样》中的规定有差异。
第一部分主要建筑材料的检测方法标准4.4漆膜厚度的测定
用GB1764一79《漆膜厚度测定法》中所规定的一种方法，测定干漆膜厚度（以微米计)。5试验报告
试验报告应包括下列内容：
a．注明本国家标准号、标准名称；b试验产品的型号、名称及批号；C．试验结果：在规定的时间后,漆膜是否表干；或“表干”时间；d.与本规定不同之处；
e.试验日期，人员。
附加说明：bzxz.net
本标准由中华人民共和国化学工业部提出，由全国涂料和颜料标准化技术委员会归口。本标准由重庆油漆厂负责起草。本标准起草人程德辅、陈蓉、胡东羽、杨远风。21，《涂料产品的大面积刷涂试验》GB6753.6-86本标准涉及色漆和清漆以及有关产品的试验。受检产品的取样、检查和制备应按GB3186--82《涂料产品的取样》和《涂料产品的试样检查和制备》所述进行。本标准所述的方法，主要旨在评价在严格规定的底材上大面积施涂色漆、清漆及有关产品的剂涂性和流动性。它也可用于观察其他诸如镶边、铆钉头、焊缝等突出或锐角部位致使涂料收缩的倾向，因这种倾向必然要有损于涂层的遮盖力和保护能力。为此，主要的试板上要附加适当的镶边、一连串铆钉和其他凸状特征物。本标准不容许以任何绝对或精确的概念来描述涂料性能。因为评价结果必然包含有主观因素。受检产品应当与各方商定的标准漆样作比较。1试板的选择
1.1底材应根据受检产品的类型及其推荐的用法加以选择。例如溶剂型面漆和头道漆（即面漆下面一层漆)应涂在封闭胶合板、封闭或打底的石棉-水泥板或打底的金属板上检验；木材底漆在未封闭的胶合板上。而水性漆在石棉-水泥板、硬质纤维板上试验。而有时却要在未封闭的胶合板上试验。
所用的配套体系应是实际中常用的。例如面漆应涂在打底（或封闭）和头道漆的试板上。头道漆应涂在打底或封闭的试板上等等。1.2如果实际上在特殊底材上涂漆，或要求特殊的底材处理，则试板应按有关各方之间商定的要求来选择和制备。
2试板的制备
2.1木板
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
