【国家标准(GB)】 色漆和清漆 密度的测定

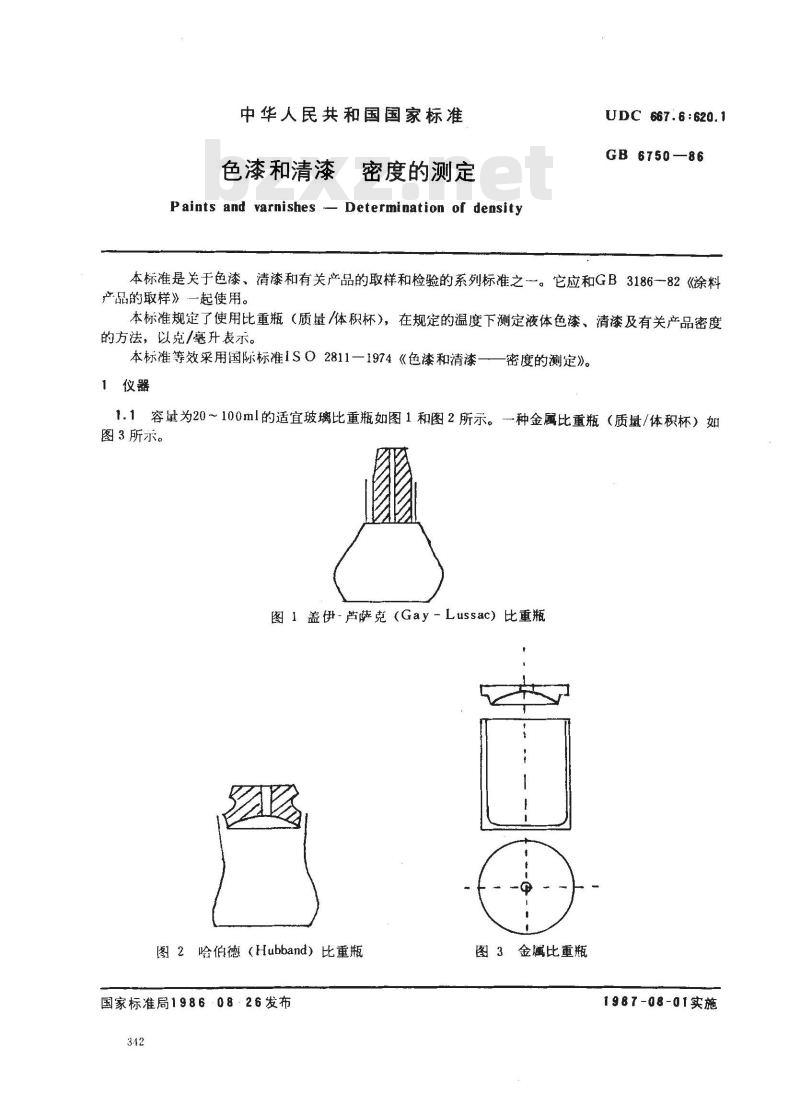

中华人民共和国国家标准
色漆和清漆
密度的测定此内容来自标准下载网
Paints and varnishes - Determination of densityUDC 667.6:620.1
GB 6750—86
本标准是关于色漆、清漆和有关产品的取样和检验的系列标准之~-。它应和GB3186-82《涂料产品的取样》一起使用。
本标准规定了使用比重瓶（质量/体积杯），在规定的温度下测定液体色漆、清漆及有关产品密度的方法，以克/毫升表示。
本标准等效采用国际标准IS028111974《色漆和清漆——密度的测定》。1仪器
1.1容量为20～100ml的适宜玻璃比重瓶如图1和图2所示。一种金属比重瓶（质量/体积杯）如图3所示。
图1盖伊-芦萨克（Gay－Lussac）比重瓶图2哈伯德（Hubband）比重瓶
国家标准局1986·08·26发布
图3金属比重瓶
1987-08-01实施
GB 6750--86

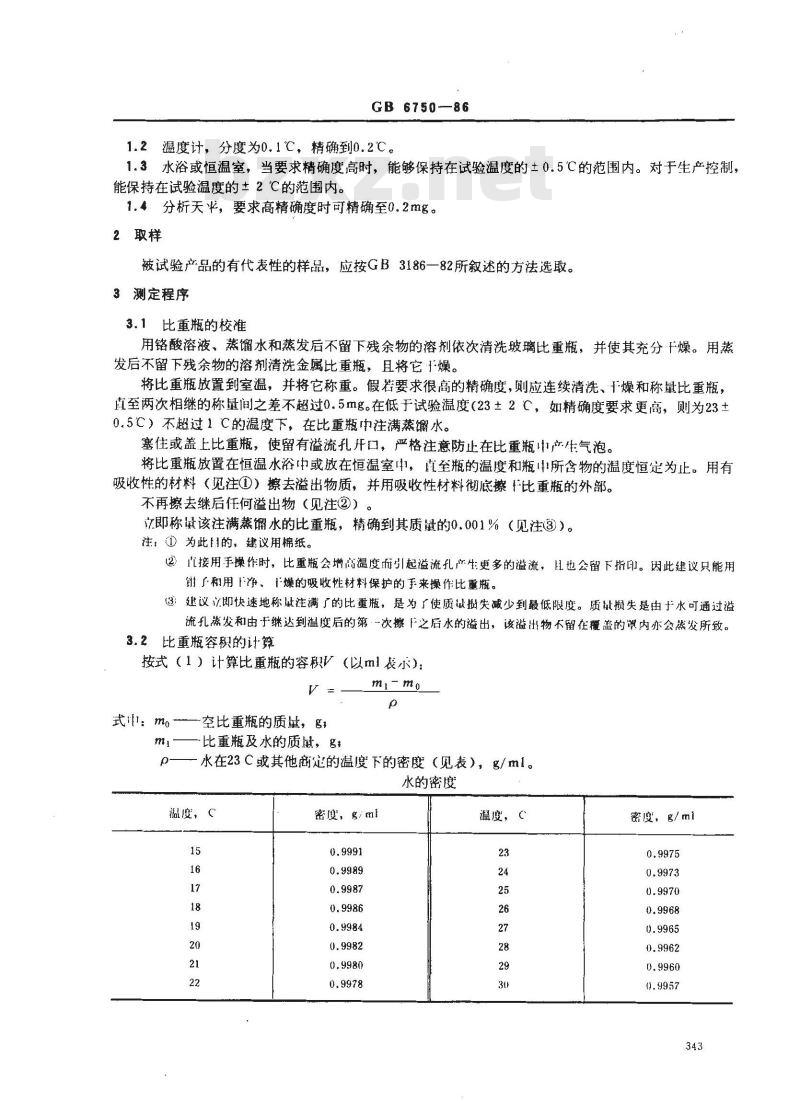

1.2温度计，分度为0.1℃，精确到0.2℃。1.3水浴或恒温室，当要求精确度高时，能够保持在试验温度的土0.5℃的范围内。对于生产控制，能保持在试验温度的±2℃的范围内。1.4分析天半，要求高精确度时可精确至0.2mg。2取样
被试验产品的有代表性的样品，应按GB3186一82所叙述的方法选取。3测定程序
3.1比重瓶的校准
用铬酸溶液、蒸馏水和蒸发后不留下残余物的溶剂依次清洗玻璃比重瓶，并使其充分干燥。用蒸发后不留下残余物的溶剂清洗金属比重瓶，且将它燥。将比重瓶放置到室温，并将它称重。假若要求很高的精确度，则应连续清洗、干燥和称量比重瓶，直至两次相继的称量间之差不超过0.5mg。在低于试验温度（23±2℃，如精确度要求更高，则为23土0.5℃）不超过1℃的温度下，在比重瓶中注满蒸馏水。塞住或盖上比重瓶，使留有溢流孔开口，严格注意防止在比重瓶中产生气泡。将比重瓶放置在恒温水浴中或放在恒温室中，直至瓶的温度和瓶中所含物的温度恒定为止。用有吸收性的材料（见注①）擦去溢出物质，并用吸收性材料彻底擦比重瓶的外部。不再擦去继后任何溢出物（见注②）。立即称量该注满蒸馏水的比重瓶，精确到其质量的0.001%（见注③）。注；①为此目的，建议用棉纸。②接用手操作时，比重瓶会增高温度而引起溢流孔产生更多的溢流，且也公留下指印。因此建议只能用钳了和用下净、燥的吸收性材料保护的手来操作比重瓶。③建议之即快速地称量注满了的比重瓶，是为了使质量损失减少到最低限度。质量损失是由于水可通过溢流孔燕发和由于继达到温度后的第·一次擦F之后水的溢出，该溢出物不留在覆盖的罩内亦会蒸发所致。3.2比重瓶容积的计算
按式（1）计算比重瓶的容积V（以ml表示）；mi-mo
式p：moi
空比重瓶的质量，g，
比重瓶及水的质量，g，
水在23C或其他商定的温度下的密度（见表），g/ml。水的密度
温度，C
密度，giml
温度，
密度，g/ ml

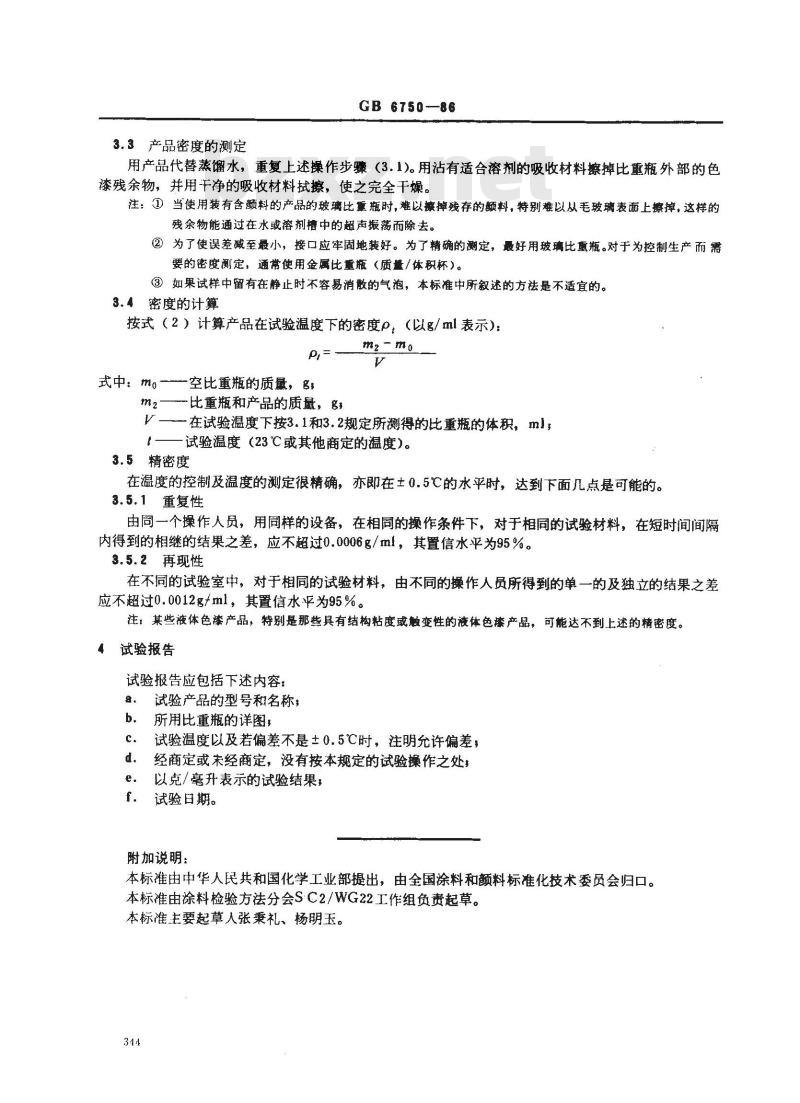

3.3产品密度的测定
GB 6750—86
用产品代替蒸馏水，重复上述操作步骤（3.1。用沾有适合溶剂的吸收材料擦掉比重瓶外部的色漆残余物，并用干净的吸收材料拭擦，使之完全干燥。注：①当使用装有含颜料的产品的玻璃比重瓶时，难以掉残存的颜料，特别雄以从毛玻璃表面上擦掉，这样的残余物能通过在水或溶剂檐中的超声振荡而除去。②为了使误差减至最小，接口应牢固地装好。为了精确的测定，最好用玻璃比重瓶。对于为控制生产而需要的密度测定，通常使用金属比重瓶（质量/体积杯）。③如果试样中留有在静止时不容易消散的气泡，本标准中所叙述的方法是不适宜的。3.4密度的计算
按式（2）计算产品在试验温度下的密度p，（以g/ml表示）：P, =
式中：m。-空比重瓶的质量，g，m2 =mo
比重瓶和产品的质最，g，
V—在试验温度下按3.1和3.2规定所测得的比重瓶的体积，ml;试验温度（23℃或其他商定的温度）。3.5精密度
在温度的控制及温度的测定很精确，亦即在土0.5℃的水平时，达到下面几点是可能的。3.5.1重复性
由同一个操作人员，用同样的设备，在相同的操作条件下，对于相同的试验材料，在短时间间隔内得到的相继的结果之差，应不超过0.0006g/ml，其置信水平为95%。3.5.2再现性
在不同的试验室中，对于相同的试验材料，由不同的操作人员所得到的单一的及独立的结果之差应不超过0.0012g/ml，其置信水平为95%。注：某些液体色漆产品，特别是那些具有结构粘度或触变性的液体色漆产品，可能达不到上述的精密度。4试验报告
试验报告应包括下述内容：
试验产品的型号和名称，
所用比重瓶的详图，
试验温度以及若偏差不是土0.5℃时，注明允许偏差，d.
经商定或未经商定，没有按本规定的试验操作之处，e.
以克/毫升表示的试验结果，
试验日期。
附加说明：
本标准由中华人民共和国化学工业部提出，由全国涂料和颜料标准化技术委员会归口。本标准由涂料检验方法分会S·C2/WG22工作组负责起草。本标准主要起草人张秉礼、杨明玉。314
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
