【国家标准(GB)】 漆膜颜色表示方法

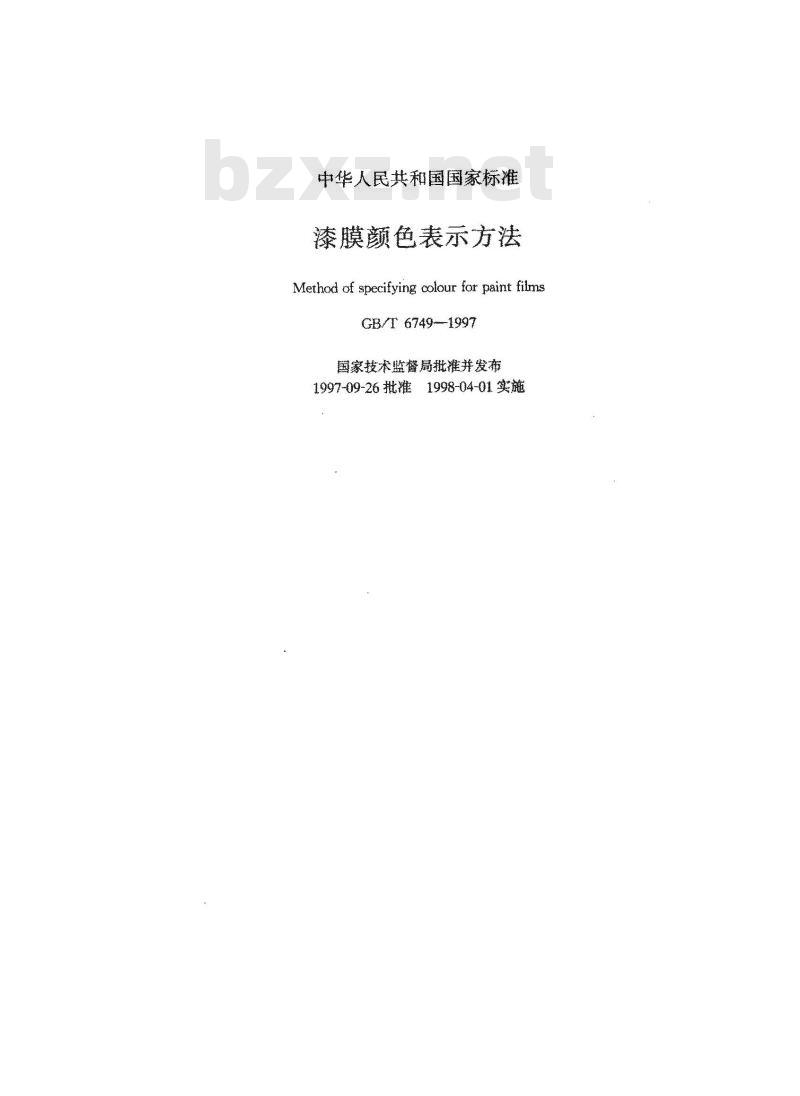

中华人民共和国国家标准
漆膜颜色表示方法
Methcd of specifying colour for paint filmsGB/T6749--1997
国家技术监督局批准并发布免费标准下载网bzxz

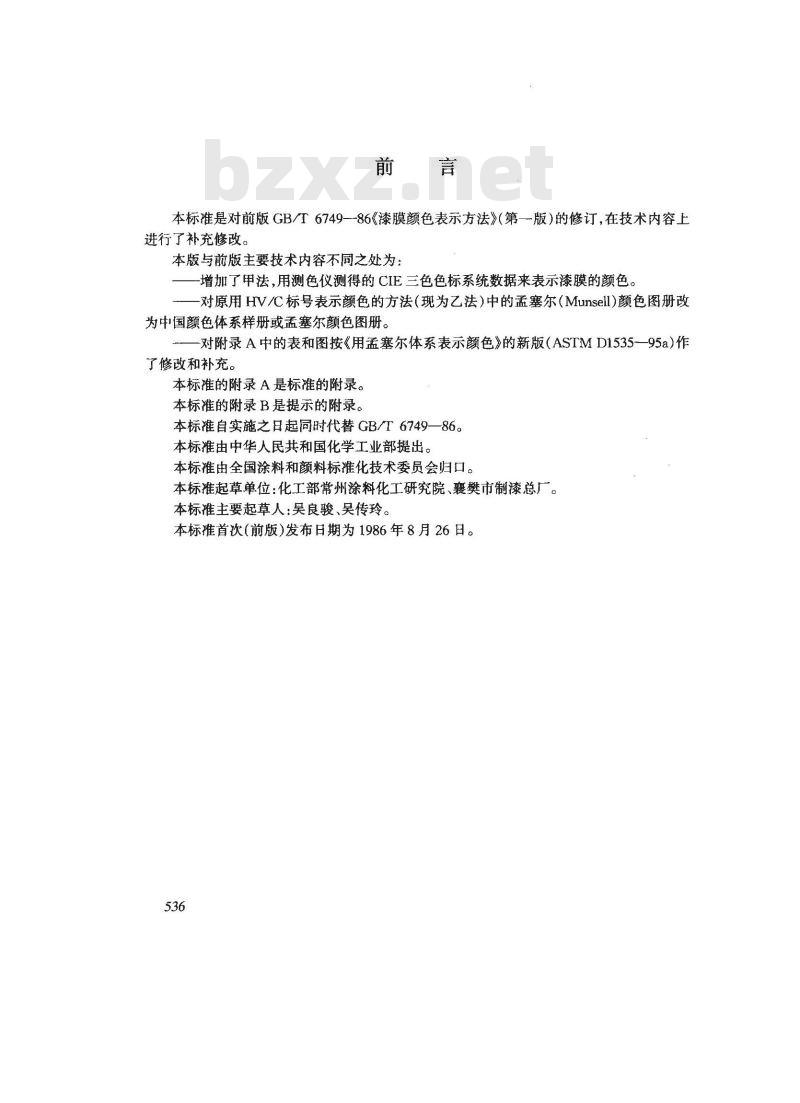

1997-09-26批准1998-04-01实施前言
本标准是对前版GB/T6749-86《漆膜颜色表示方法》（第一版)的修订，在技术内容上进行了补充修改。
本版与前版主要技术内容不同之处为：-增加了甲法，用测色仪测得的CIE三色色标系统数据来表示漆膜的颜色。对原用HV/C标号表示颜色的方法（现为乙法）中的孟塞尔（Munsell）颜色图册改为中国颜色体系样册或孟塞尔颜色图册。对附录A中的表和图按《用孟塞尔体系表示颜色》的新版（ASTMD1535—95a)作了修改和补充。
本标准的附录A是标准的附录。
本标准的附录B是提示的附录。
本标准自实施之日起同时代替GB/T6749—86。本标准由中华人民共和国化学工业部提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准起草单位：化工部常州涂料化工研究院、襄樊市制漆总厂。本标准主要起草人：昊良骏、吴传玲。本标准首次（前版）发布日期为1986年8月26日。536

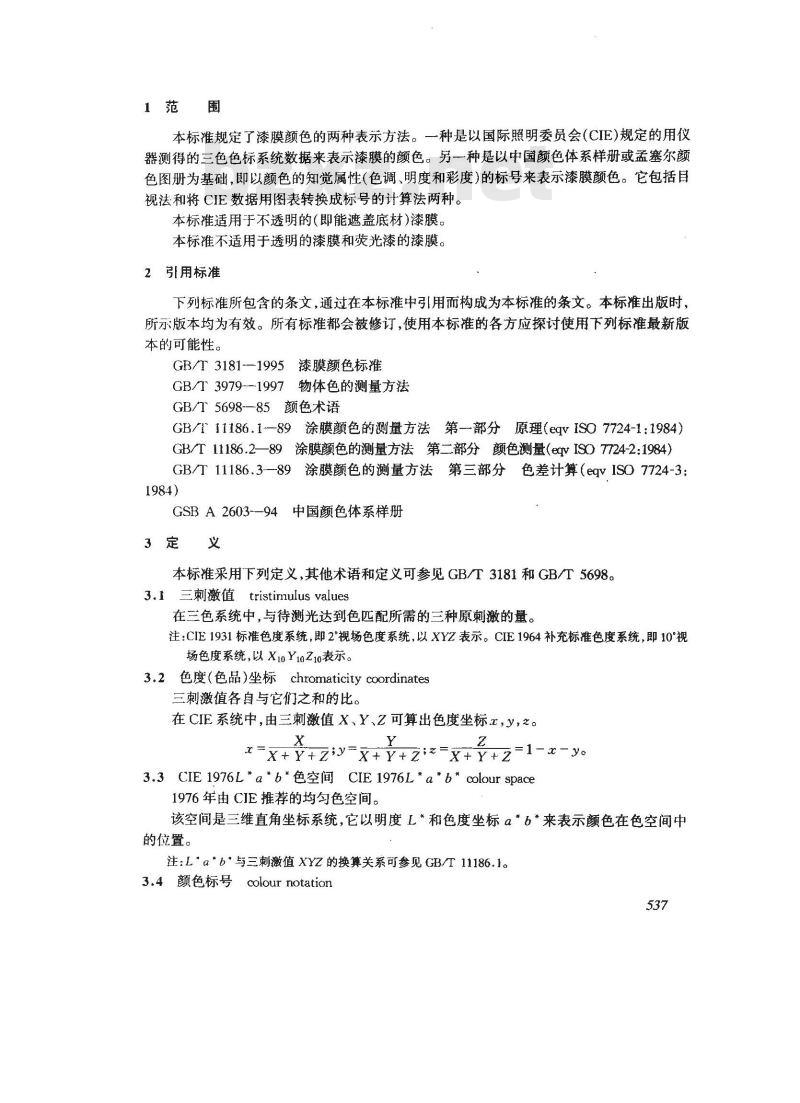

1范围
本标准规定了漆膜颜色的两种表示方法。一种是以国际照明委员会（CIE)规定的用仪器测得的三色色标系统数据来表示漆膜的颜色。另种是以中国颜色体系样册或孟塞尔颜色图册为基础，即以颜色的知觉属性(色调、明度和彩度)的标号来表示漆膜颜色。它包括目视法和将CIE数据用图表转换成标号的计算法两种。本标准适用于不透明的(即能遮盖底材)漆膜。本标准不适用于透明的漆膜和荧光漆的漆膜。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T3181--1995漆膜颜色标准
GB/T3979-—1997物体色的测量方法GB/T5698-—85颜色术语
GB/11186.1-—89涂膜颜色的测量方法第—部分原理（eqvISO7724-1:1984）GB/T11186.2—89涂膜颜色的测量方法第二部分颜色测量(eqvISO7724-2:1984）GB/T11186.3—89涂膜颜色的测量方法第三部分色差计算（eqISO7724-3：1984）
GSBA2603-94中国颜色体系样册
3定义
本标准采用下列定义，其他术语和定义可参见GB/T3181和GB/T5698。3.1三刺激值 tristimulus values在三色系统中，与待测光达到色匹配所需的三种原刺激的量。注：CIE1931标准色度系统，即2°视场色度系统，以XYZ表示。CIE1964补充标准色度系统，即10°视场色度系统，以X10Y10Z10表示。3.2色度（色品）坐标chromaticity coordinates三刺激值各自与它们之和的比。在CIE系统中,由三刺激值X、Y、Z可算出色度坐标α，y，之。X
#\X+Y+ziy\x+y+zi2=x+y+2
3.3CIE1976L*a*b*色空间CIE1976L*α*b*colour space1976年由CJE推荐的均勾色空间。该空间是三维直角坐标系统，它以明度L*和色度坐标α”6*来表示颜色在色空间中的位置。
注：L\a”b*与三刺激值XYZ的换算关系可参见GB/T11186.1。3.4颜色标号colour notation
(1)通过目视比较试样与中国颜色体系样册或孟塞尔颜色图册中色块，而确定的试样颜色的色调、明度和彩度（HV/C)。(2)根据试样在C光源、2°视场并排除镜面光泽条件下测得的CIE系统刺激值Y和色度坐标z，y，使用图表计算得到的颜色的色调、明度和彩度（HV/C)。3.5色调（色相）hue
颜色视知觉三属性之一，一个颜色可判别为红(R）、黄(Y)、绿(G)、蓝(B)、紫(P)主色或它们相邻色对的中间色，即黄红（YR）、绿黄（GY）、蓝绿（BG)、紫蓝（PB)、红紫(RP)。
注：中国颜色体系样册中的每个主色和中间色均以四等分划分（见图1)。例如2.5R-7.5R—10R(10R也即OYR,10RP也即OR)。这样共有40张色调图片。
3.6明度value，lightness
颜色视知觉三属性之一，用以判定颜色的明暗程度。其标度以绝对黑色为0和绝对白色为10作基准给予分度。
注：中国颜色体系样册的40张色调图片均以1为明度分度单位，一般为9个明度等级(1~9)。中性色图片以0.25为分度单位，从2.5排列到9.5共29个中性色块。24

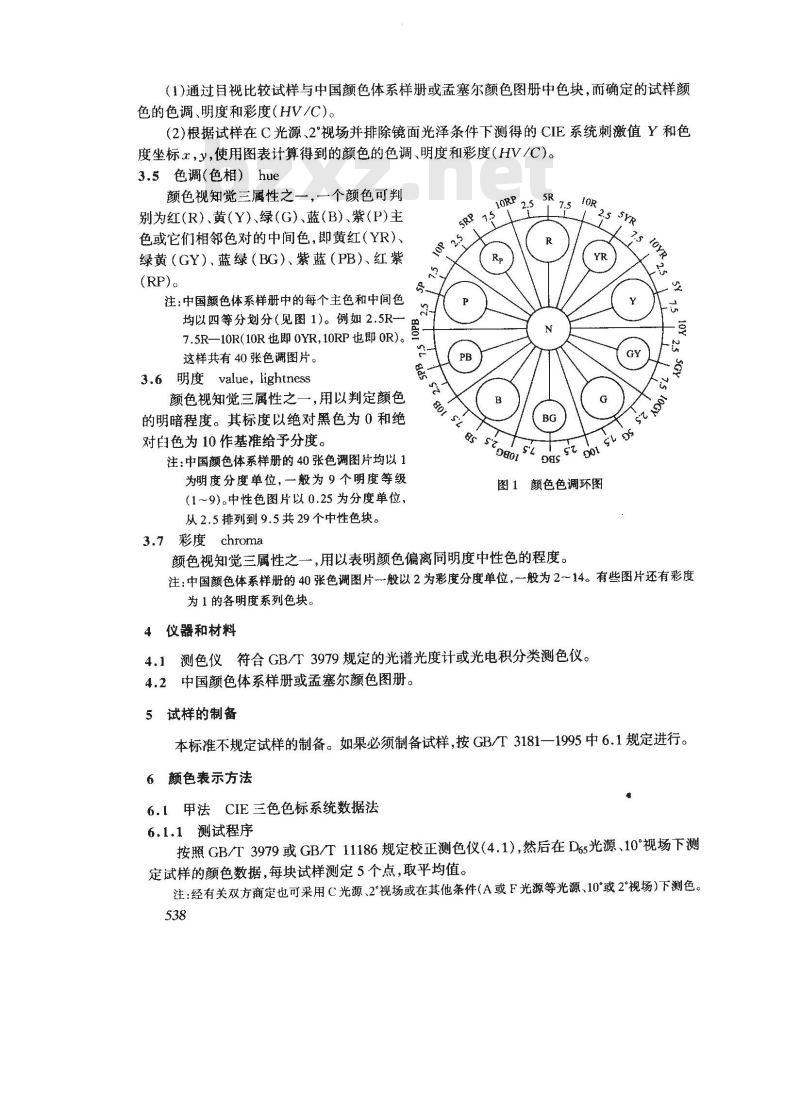

图1颜色色调环图
3.7 彩度chroma
颜色视知觉三属性之一，用以表明颜色偏离同明度中性色的程度。注：中国颜色体系样册的40张色调图片般以2为彩度分度单位，一般为2～14。有些图片还有彩度为1的各明度系列色块。
4仪器和材料
4.1测色仪符合GB/T3979规定的光谱光度计或光电积分类测色仪。4.2中国颜色体系样册或孟塞尔颜色图册。5试样的制备
本标准不规定试样的制备。如果必须制备试样，按GB/T3181一1995中6.1规定进行。6颜色表示方法
6.1甲法CIE三色色标系统数据法6.1.1测试程序　
按照GB/T3979或GB/T11186规定校正测色仪（4.1）然后在D65光源、10°视场下测定试样的颜色数据，每块试样测定5个点，取平均值。注：经有关双方商定也可采用C光源、2°视场或在其他条件（A或F光源等光源、10°或2°视场）下测色。538

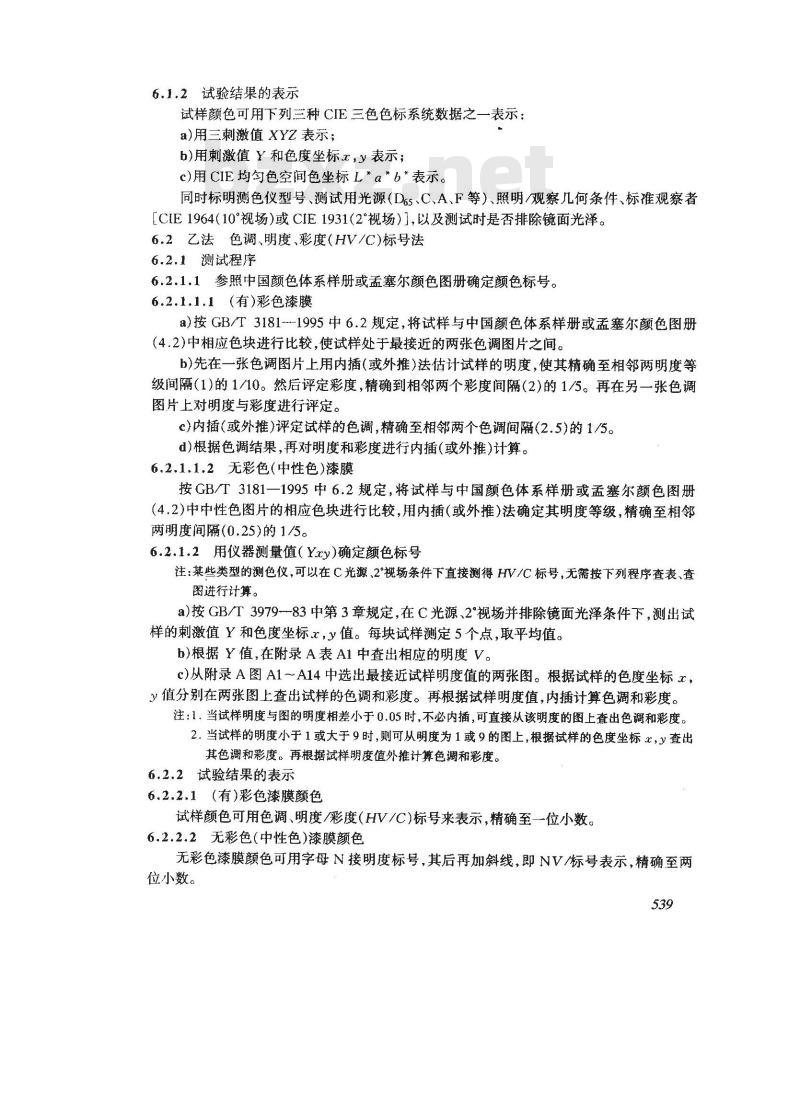

6.1.2试验结果的表示
试样颜色可用下列三种CIE三色色标系统数据之一表示：a)用三刺激值XYZ表示；
b)用刺激值Y和色度坐标r，y表示；c)用CIE均勾色空间色坐标L*α*6*表示。同时标明测色仪型号、测试用光源（Ds5、C、A、F等）、照明/观察几何条件、标准观察者[CIE1964（10°视场)或CIE1931(2°视场），以及测试时是否排除镜面光泽。6.2乙法色调、明度、彩度（HV/C)标号法6.2.1测试程序
6.2.1.1参照中国颜色体系样册或孟塞尔颜色图册确定颜色标号。6.2.1.1.1（有)彩色漆膜
a)按GB/T3181--1995中6.2规定，将试样与中国颜色体系样册或孟塞尔颜色图册(4.2)中相应色块进行比较，使试样处于最接近的两张色调图片之间。b)先在一张色调图片上用内插(或外推)法估计试样的明度，使其精确至相邻两明度等级间隔(1)的1/10。然后评定彩度，精确到相邻两个彩度间隔(2)的1/5。再在另一张色调图片上对明度与彩度进行评定。c)内插(或外推)评定试样的色调，精确至相邻两个色调间隔(2.5)的1/5。d)根据色调结果，再对明度和彩度进行内插(或外推)计算。6.2.1.1.2无彩色（中性色)漆膜按GB/T3181—1995中6.2规定，将试样与中国颜色体系样册或孟塞尔颜色图册(4.2)中中性色图片的相应色块进行比较，用内插（或外推)法确定其明度等级，精确至相邻两明度间隔(0.25)的1/5。
6.2.1.2用仪器测量值（Yxy)确定颜色标号注：某些类型的测色仪，可以在C光源、2°视场条件下直接测得HV/C标号，无需按下列程序查表、查图进行计算。
a)按GB/T3979-83中第3章规定，在C光源、2°视场并排除镜面光泽条件下，测出试样的刺激值Y和色度坐标α，值。每块试样测定5个点，取平均值。b)根据Y值，在附录A表A1中查出相应的明度V。c)从附录A图A1～A14中选出最接近试样明度值的两张图。根据试样的色度坐标α，3值分别在两张图上查出试样的色调和彩度。再根据试样明度值，内插计算色调和彩度。注：1．当试样明度与图的明度相差小于0.05时，不必内插，可直接从该明度的图上查出色调和彩度。2.当试样的明度小于1或大于9时，则可从明度为1或9的图上，根据试样的色度坐标，查出其色调和彩度。再根据试样明度值外推计算色调和彩度。6.2.2试验结果的表示
6.2.2.1（有）彩色漆膜颜色
试样颜色可用色调、明度/彩度（HV/C)标号来表示，精确至一位小数。6.2.2.2无彩色（中性色)漆膜颜色无彩色漆膜颜色可用字母N接明度标号，其后再加斜线，即NV/标号表示，精确至两位小数。
附录A
（标准的附录）
CIE三色色标系统数据（Yxy）转换成颜色标号（HV/C）用图表Y值(%)与明度V关系表
存，32
4，净美
群。鲜
，每名
4，43
美s活美
