【国家标准(GB)】 低压成套开关设备和控制设备 第四部分:对建筑工地用成套设备(ACS)的特殊要求

CB 7251.41998
本标准是根据国际电工委员会IEC4394:1990《低压成套斤关设备和控制设备第叫部分：对建筑T地用成套设备（ACS)的特殊要求》及其第1号修改单（1995年)编制的·在技不内容上和编写规则上均与该国际电E标准等同，
由于所采用的标准版不不同,因此对某些章条的序号需作适当的调整。为了与GB 7251.1相协调,将 2. 9,2. 9. 1, 2. 9. 2, 2. 9. 3, 2. 9. 4, 2. 9. 5, 2. 9. 6, 2. 10 分别收为 2. 11,2. 11. 1. 2. 11. 2+2,11. 3,2. 11. 4,2. 11, 5,2. 11. 6,2. 12.将8. 2. 8,8. 2. 9分别收为 8.2. 9利 8. 2. 10。再行,在GB 721. 1 中已对第1章的内窄做了修改，完全适合本标准的用逐，因此在本标准中测去了第4章的内穿，这样，通过使我国《低压成套开关设备和控制设备》标准与国际一致，使之尽快适成国际贸易、技术和经验交流以及采用国际标准的需要。GB7251在《低正成套开关设备和控制设备》总标题下，包站以下几个部分：第·部分（即(B7251.1）：型式试验和部分型式试验成套设备第:部分即GB725E.2)：对母线+线系统（母线槽)的特殊要求第三部分（即（R7251.3)，对非专业人员可人场地的低示成套开关设备利控制设备的特要求
第四部分（即GB7251.4)：对建筑工地用成查设备（ACS)的特殊要水配板
第五部分（即（GB7251.5）：对户外公共场所的成套设备-动力配电网用电缆分线箱(CICs）的特殊要求
本标准应结合（GB7251.1-并使用。术标准的附录 F是提示的附录。本标准出机械上业部提出。
本标准山机械1业部电气传动成套控制设备标准化技术委员会口。本标准起草单位：机械业部大津电气传动设计研究所、机械工业部北京电工综合技术经济研究所、常州兰陵电器有限公司、广州南洋电器厂。本标雅主要起草人：王存娟、陈刚、曾雁鸿、朱跃平，李颖GB 7251.4—1998

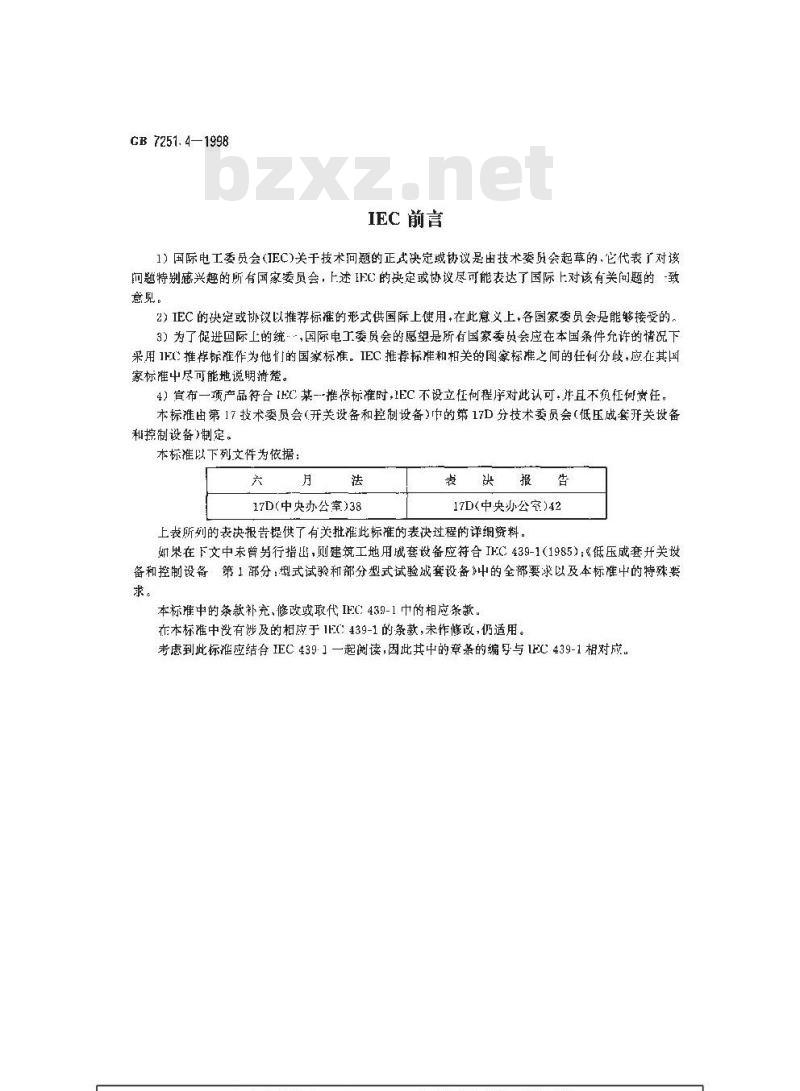

IEC 前言
1）国际电工委员会（JEC)关于技术间题的正式决定协议是由技术委员会起草的，它代表对该阅题特别感兴趣的所有国家委员会，上述C的快定或协议尽可能表达了国际上对该有关问题的-致意见。
2）IEC的决定或协议以推荐标准的形式供国际上使用，在此意义上，各国家委员会是能够接受的。3）为了进国际上的统：，国际电工委员会的愿望是所有国家委员会应在本国条件允许的情说下采用IE推标雅作为他们的国家标准。IEC抵荐标准和相关的国家标准之间的任何分歧，应在其国家标准中尽可能地说明清楚。
4）實布一项产品符合IEC某一推得标准时，EC不设立任何程序对此认可并且不负任何责任。本标准由第17技术委员会(开关设备和控制设备)巾的第17D分技术委员会（低压成套开关备和控制设备)制定。
本标推以下列文件为依据：
六月法
17D（中央办公>38
表报告
17D(中央办公室)42
上表所列的表决报告提供了有关批准此标准的表决过程的详细资料。如果在下文中表曾另行指出，则建筑工地用城套设备应符合IKC439-1(1985)：≤低压成套开关设备和控制设备第1部分：型式试验和部分型式试验城套设备中的全部要求以及本标准中的特殊要求。
本标准中的条款补充、修改或取代IEC:439-1中的相应条款。在本标准中没有涉及的相应于1EC439-1的条款，未作修改,仍适用。考虑到此标推应结台IEC 439-1一起阅读，因此其中的章条的编与IFC439-1相对应。..com1总则

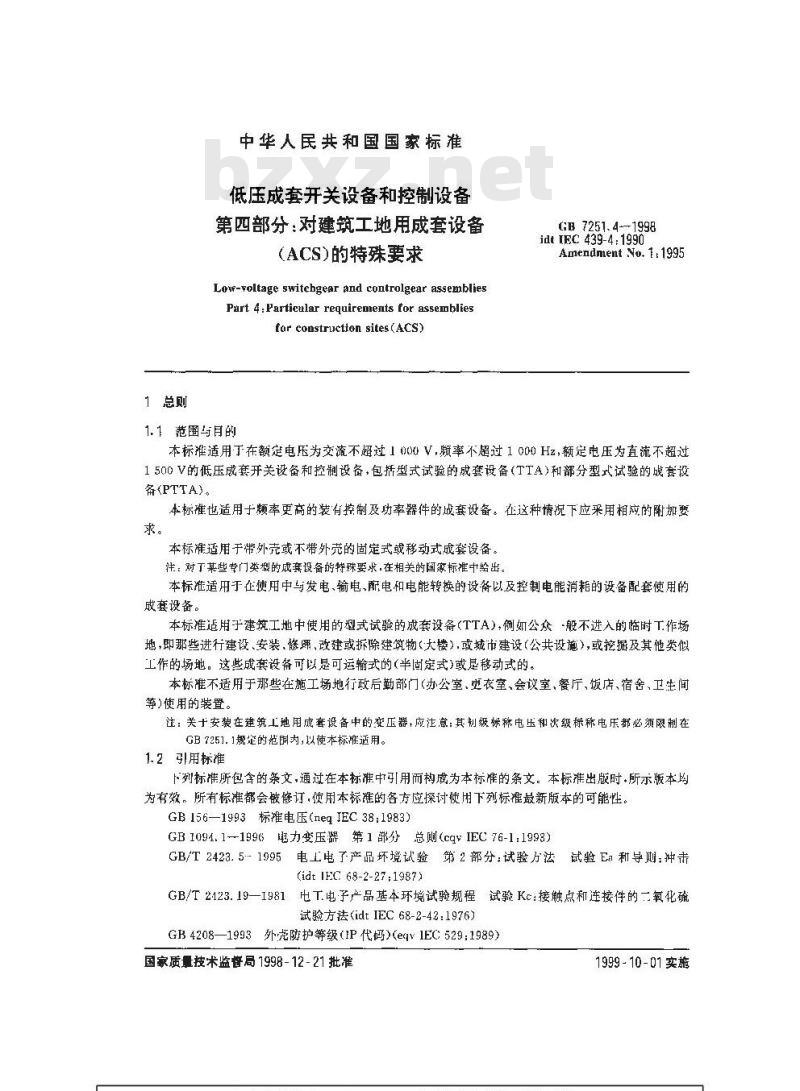

中华人民共和国国家标准
低压成套开关设备和控制设备
第四部分：对建筑工地用成套设备ACS)的特殊要求
Low-voltage switchgear and controlgear assembliesPart 4: Particlar requirements for assenbliesfor construction sites(AcS)
1.1范围与目的
GB7251.4--1998
idt IEC 439-4:1990
Amendment No. 1.1995
本标准适用丁在额定电压为交流不超过1000V，频率不超过1000Hz，额定电压为直流不超过1500V的低压成套开关设备和控制设备，包括型式试验的成套设备（TTA）和部分型式试验的战套设备(PTTA)。
本标准也适用于频率更高的装有控制及功率器件的成套设备。在这种情况下应采用相应的附加要求。
本标准适用于带外壳或不带外壳的固定式或移动式成套设备。注：对丁某些专门类型的成衰设备的特殊要求在相关的国家标准中龄出。本标准适用于企使用中与发电、输电、配电和电能转换的设备以及控制电能消耗的设备配套使用的套设备。
本标准适用于建筑工地中使用的型式试验的成套设备(TTA),例如公众-般不进入的临时工作场地，即那些进行建设、安装.修翊，改建或拆除建筑物（大楼）.或城市建设（公共设施），或挖掘及其他类似工作的场地。这些成套设备可以是可运输式的(半固定式)或是移动式的。本标准不适用于那些在施工场地行政后勤部门(办公室、更衣室、会议室、餐厅、饭店、宿舍、卫生间等)使用的装置。
注：关十安装在建筑工地用成套设备中的变压器，应注意：其制级标称电压和次级标称电乐都必须限制在GB7251.1规定的范围内，以使本标准适用。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156—1993标准电压(neqIEC 38:1983)GB 1094.1-1996电力变压器第1部分总则(cgvIEC 76-1:1993)GB/T2423.51995电上电了产品坏境试验第2部分：试验方法试验Ea和导则冲击(idt IFC: 68-2-27:1987)
GB/T2123.19—1981，电T电子产品基本环境试验规程试验Kc：接触点和连接件的二氧化确试验方法(idtIEC68-2-42：1976)GB4208—1993外尧防护等级（IP代)(egy1EC529：1989）国家质量技术监督局1998-12-21批准1999-10-01实施
CB 7251. 4—1998

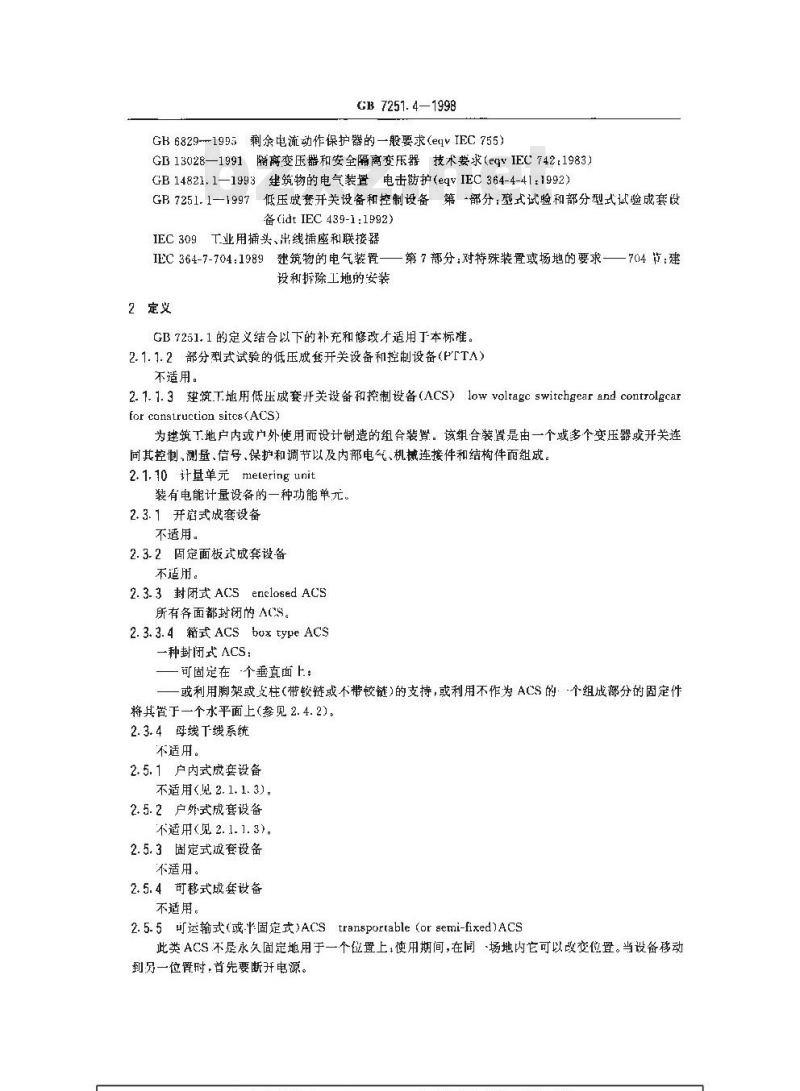

GK6829-199元剩余电流动作保护器的—般要求（evIEC755）GB13028—1991离变压器和安全隔离变压器技术要求（e9VIEC742：1983）B14821.1—1993建筑物的电气装罩电击护（eqvIEC364-4-41:1992）GB7251.1—1997低压成查开关设备和控制设备第-部分：型式试验和部分型式试验成套设备(idt IEC 439-1:1992)
IEC309T业用插头、出线插座和联接器IEC364-7-704:1989建筑物的电气装置-设和拆除工地的安装
2定义
第7部分：对特殊装置或场地的要求一一704节：建GB7251，1的定义结合以下的补充和修改才适用丁本标准。2.1.1.2部分型式试验的低压成开关设备和控制设备(FTTA)不适用。
2.1.1.3建筑.T.地用低压成套开关设备和控制设备（ACS）lowvoltagcswitehgearandcontrolgcarfor cansiruction sitcs(ACS)
为建筑丁地户内或户外使用而设计制造的组合装肾。该组合装置是由一个或多个变压器或开关连同其控制,测量、信号、保护和调节以及内部电气、机械连接件和结构件而组成。2.1.10计量单元melering unit
装有电能计量设备的一种功能单元。2.3.1开店式成套设备
不适用。
2.3.2固定面板式成套设备
不适用。
2.3.3封闭式ACSenelosedACS
所有各面都封闭的ACS。
2.3.3.4 箱式 ACS box type ACS一种封闭式 ACS：
一可固定在个垂直面上：
或利用脚架或支柱（带较链或不带铰链）的支持，或利用不作为ACS的个组成部分的固定件将其置于一个水平面上（参见2.4.2)。2.3.4母线下线系统
不适用。
2.5.1户内式成套设备
不适用（见2.1.1.3），
2.5.2户外式成套设备
不适用(见2. 1. 1.3)。
2.5.3固定式成套设备
不适用。
2.5.4可移式成套设备
不适用。

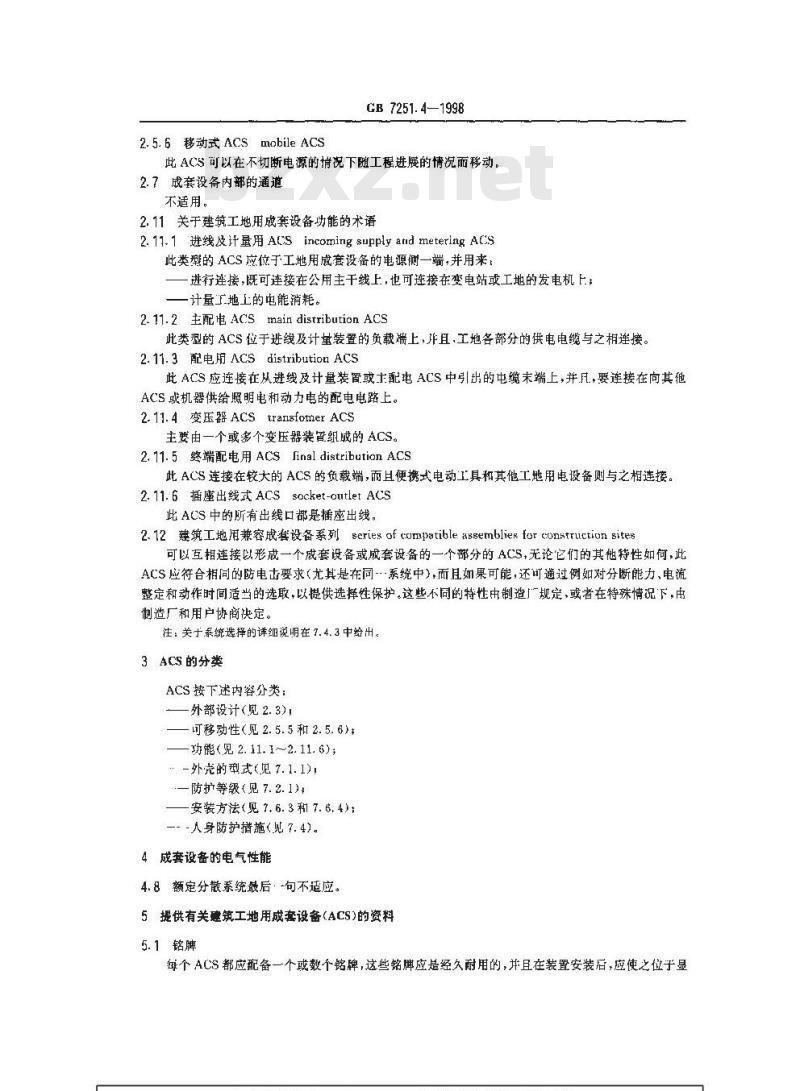

2.5.5可运输式（或-固定式）Acstransportable(orsemi-fixed)Acs此类ACS不是永久固定地用于一个位置上，使用期间，在同场地内它可以改交位置。当设备移动到另一位置时，首先要断开电源。2.5.6移动式 ACSmobile ACS
GB 7251. 4—1998
此 ACS 可以在不切断电源的说下随工程进履的情况而移动。2.7成套设备内部的通道
不适用。
2.11关于建筑工地用成套设备功能的术语2.11.1进线及计量用AcSincoming supply anid meteringACs此类型的ACS应位于工地用成套设备的电源橱一端：并用来，进行连接，既可连接在公用主干线上，也可连接在变电站或工地的发电机上，一计量严地上的电能消耗。
2.11.2 主配电 ACS main distribution ACS此类型的ACS位于进线及计量装置的负载端上，并，工地各部分的供电电缆与之相连接。2.11.3 配电扇 ACS distribution ACS此 ACS 应连接在从进线及计量装宵或士配电ACS 中引出的电缆未端上,并凡,要连接在向其他ACS机器供给照明电和动力电的配电电路上。2.11.4 变压器 ACS transfomer ACS主要由一个或多个变压器装置组成的 ACS。2.11.5终端配电用ACsFinaldistributionACS此ACS连接在较大的ACS 的负载端，而且便携式电动工具和其他工地用电设备则与之相连接。2. 11. 6插座出线式 ACSsocket-autlet ACS此ACS中的所有出线口都是插座出线，2、12建筑工地用兼容成套设备系列seriesofcompatibleassembliesforconstructionsites可以互相连接以形成一个成套设备或成套设备的一个部分的ACS，无论它们的其他特性如何，此ACS应符合相同的防电击要求（尤其是在同·系统中），而且如果可能，还可通过例如对分断能力，电流整定和动作时间适当的选取，以提供选择性保护。这些不同的特性由制造广规定，或者在特殊情况下，内制造厂和用户协商决定。
注：关于系统选择的详细说明在 7.4. 3 中给出。3AS的分类
ACS按下述内容分类：
外部设计（览2.3)！
可移动性（见2.5.5和2.5.6）
—功能(见2. 11.1～2.11. 6);
”一外壳的型式(见7.1.1)，
：一防护等级（见 7.2. 1)#
—安装方法(见 7. 6. 3 和 7. 6, 4) ;一--人身防护措施（见7.4)。
4成套设备的电气性能
4.8额定分散系统最后·-句不适应。5提供有关建筑工地用成套设备(ACS)的资料5.1铭牌
每个A心S都应配备一个或数个铭牌，这些铭牌应是经久耐用的，并且在装置安装后，应使之位于显GB 7251. 4—1998
而易见的地方。下而从a>项至e)项的内容应在铭牌上标出。但是，如果制造厂的名称或商标在ACS上已给出.就不需标在铭牌上了，f)项至j)项，如果适用，可以在铭牌上、有关的文件中，在电路图工或制造厂的产品日录中给出。然而，如果一个单元的重量超过了5\kg·就应将重量标在铭牌上。a）ACS的制造『的名称惑商标；注成套设备的最后组装者被视为AC5的制造厂（死2.1.1.1的注2)。6）产品型导名称或识别号，或可以从制造厂那里获得有关资料的其他标志：c)GB7251.4;
d）单元的型号和额定电流（以及电流为交流时的额定频率）e）额定工作电压（见4.1.1）
f）短路耐受强度（见7.5.2.1)；g）防护等级（见7.2.1)；
h）特殊使用条件,如果不同于 6.1给出的--般使用条件；i）外形尺，
j）重量。
5.3安装操作和维修说明
增加下段：
成套设备的制造厂应在附属于此成套设备的说明上规定出可以与其连接的其他型号的装置。此说明中应指出这种兼容性是基于所采用的系统的接地型式，还是由于电气保护协调性的需要。6使用紊件
6. 1正常使用条件
6. 1. 1周围空气温度
增加下文,并以此取代6. 1. 1,1和6.1.1.2。周离空气温度不超过十40℃，且24h内的平均温度不超过+35℃；周围空气温度的最低限度为25。
6. 1. 2 大气条件
6.1.2.1户内成套装肾的大气条件不适用。
7设计和结构
7.1 机械设计
7. 1. 1 总则
增加下面段落：
ACS应是型式试验的低压成套开关设备和控制设备（TTA）。所有的电气元件都应装配在带有活动面板、盖板或门的外壳内，上述活动面板等部件足进行接线连接或维修所要求的，7.2.3涉及的元件有可能例外，条件是它们应能承受第6章及7.1.4和7.1.5规定的使用条件。
71.3.2用下段最代最后一段，
外部电缆的所有连接都应是可复接式的或是捕座式的。插座应符合现行标推，其电流额定值至少为16 A.
7. 1. 3. 4 注 2 不适用,
7.1.3.6当电缆包括其固定器件安装完好后，电缆入Ⅱ、盖板等应能达到给定的防山触及带电部件的措施和给定的防护等级。用于电缆入口设施的部件出制造厂规定许在其说明书上指出。7.1.4防腐蚀
GB 7251.4 -1998
ACS的防腐蚀措施既可以采取选用合适材料的方法，也可采用涂敷裸露表雨的方法。应采用8.2.10.1或8.2.10.2规定的试验对耐腐蚀能力进行验证。8.2.10.1规定的试验适用于在正常使用条件下工作的设备，8.2.10.2规定的试验适用于在严再污染的大气中工作的设备。
7.1.5机械强度
ACS的结构设计应使其能够承受加速度峰值为500 rm/s\,持续时间为11ms的正弦半波单脉冲的机械振动（相当于未捆绑好的设备经过长时间的公路和铁路运输）。ACS还应能够耐变6J能量的冲击即相当于工地的机械手动设备的撞击（见GB/T2423.5)。7.2外壳及防护等级
7.2.1.1依据GB4208由ACS提供的筋止魅及带电部件、防止外界固休和液体遗入的防护等级用符号IP表示。当所有固的门和所有的活动面板及盖板安装就位后，ACS的所有部件的防扩等级至少应为IP43。
通风口和排泄口不得降低上面所要求的防护等级，门里的操作面的防扩等级不得低于IP21,但要求此门在所有使用条件下能够关闭。如果此门不能关闭，操作面的防护等级则至少应为IP43。7.2.1.2不适用。
7.2.1.3如果ACS安装在制造厂的说明节中规定的T.作场地，那么制造厂指出的防护等级适用于整个ACS，除非见有规定（见7.1.3.6)。术用ACS外壳保护的插座设施，其防护等级至少应为IF43，当插头取下时或完全插人时应保持此防护等级，
7.2.1.4如果ACS内装部件的防护等级与主部件不同时，制造厂应分别指出这些部件的防护等级。例如：IP43——操作面IP21。
这些资料可以在样本上或在设备的操作说明书上给出。7. 2. 1. 5 不适用。
7.2.3ACS的可接触部件
在不使用钥匙和工具的情况下，！有插座、操作手柄和控制按钮可以接触。除非有关标准中有其他的规定时，主开关的操作件应可接触。7.2.4ACS的支撑部件和固定部件每个ACS都应配备支撑部件（例如带铰链或不带铰链的脚架或支柱），以使其能够就位于一个水平面上，或应配备一套件以将其固定在垂直的墙上，支撑部件应连接在外壳或支撑框架上。上述各种不同的支撑件利固定件应在外壳外，但要与基牢周连接，它们应适合ACS的结构的特点（重量，环境等)耕工作特性。所有ACS 的设计应使元件诸如插座和与其匹配的插头的机械损坏减小到最小程度。电缆出寸应在距离地面最近，并与可能连接在ACS上的最大电缆的弯半径相适应的位置。7.2.5ACS的起吊和装卸装置
ACS应配备起吊和装卸装留（或其他类似配件），应将上述配件牢固地连接在外壳上或支撑框架上.
7.4电击防护
7.4.2直接接触的防护（见2.6.8）对直接接触的防护应从ACS的设计和结构上获得。依据以下各项的要求，可在下面所定义的保护措施中选择一个或几个。
7.4.2.2.1所有外表面的防护等级不应小于7.2.1.1的规定。提供保护的机械设施和受其保护的带电GB 7251.4—1998
部件之间的距离不得小于7、12中热定的电气间隙利牌电距离值，除非那些提供保护的机械设施是用绝缘材料制成的。
7. 4. 2. 2. 3 d)不适用
7.4.2.3用屏障进行防护
不适用。
7.4.3对间接接触的随护
用下面内容取代；
应由用户负责指出地从下述规定中所选择的防护措施。募外还带考虑IEC364-7-704，在此标准中给出了整个装胃对间接接触的防护措腕。7.4. 3. 11不适用。
7.4.3.1.5用下文取代e)：
e）如果AS的外壳作为保护电路的一部分时，应满足下述条件：一应保持电的连续性，防止机械，化学利电化学的损害：导电能力至少应等于7.4.3.1.7给出的值，应能够在任何一个预定分接点连接附加的保护导体。在f)项增加下述内容：
当使用摘头与捕座时.在ACS的主接地端子和插座的接地端子之间有必要接上，个适当的保护导体。
7. 4. 3. 1.7 增加)项;
c）ACS中的每个保护导体，当它不是电缆中的一根芯线或电缆外壳时，其截面积不应小于2.5 mm*。
7.4.3.2.2用完全绝缘进行防护wwW.bzxz.Net
不适用。
7.4.5成套设备内部的操作与维修通道不适用。
7.5短路保护与短路耐受强度
7. 5. 1 总则
最后一段不适用。
7.5.2有关短路耐变强度的资料
7.5.2.2不适用。
7.5.2.3不适用。
7.5.4短路保护器的协调
7.5.4.1在合同确定之前,保护器件的配合问题应由制造厂与用户协商。如果不谈判,制造厂的说明书可以代替此类合同（见2.12)
7.6战套设备内装的元件
7.6.1开关电器和元件的选择
a）项为GB 7251.1—1997中 7.6.1的内容。并增如下述内睿：
h）不同额定电流或电压的插头应是不可行换的，以避免误接（见1EC309)；c）三相插座的接线应保持同样的相序。7.7用挡板或隔板对成套设备内部进行隔离增加：
具有相同电源的设备才能安装在相同的外尧内，但是，外壳内功能单元的额定电压可以不同。7.9对电子设备供电电路的要求
GB 7251.4—1998
7.9.5始果T地的条件比GB7251.1—1997中7.9.17.9.4的规定更加严酷，就形成了特殊工作条件，电子设备及其供电设备应由ACS的制造厂和电子设备的制造厂协商确定。8试验规范
8.1试验分类
8.1. 1型式试验(见 8. 2)
在型式试验项目表中增：
h）机械强度验证(见 8. 2. 9);i)耐腐蚀能力验证（见8.2.10),8.2型式试验
8. 2. 1. 1总则
第 6、7 段以及注释不适用。
用下表7取代原表7。
表7ACS的验证与试验项目
被检性能
蕴升极限
介电性能
短路耐受强度
保护电路的有效性
装管的操导电件与保护
电路之间的有效连接
保护电降的短路对受强度
电气间際机爬电距璃
机械操作
防护等级
机械强度
耐腐蚀能力
接线，电气运行
防护措施
8. 2.2. 1总则
第二段不适用。
8. 2. 3. 2. 6不适用。
8.2. 9机械强度的验证
8.2. 9. 1总则
用试验检查温升极限值(型式试验）用试验验证介电性能(型式战验）用试验验证短路受强度（壁式试验）用直观检查和电阻测量验证装昼的操露导电部件与保护电路之间的有效连接（型式试验）8 2. 4. 2
用试验验证保护电的短路醛登强度(型武试验）8.2.5
8. 2. 10 1
验证电气间隙租爬电距离(型式试验）验证机械操作(型式试验)
验证防护等级（型式试验）
用试验验证机械强度（型式试验）用试验验证耐度蚀能力(型式试验)直观检查安装，包括接线，如果必要，可进行电气运行试验（出厂试验）
介电强度试验（出广试）
检查防护措施和保护电路的电连续性(出厂试验)a）所有型号的ACS都要进行这类试验，试验样机按工作状态就序，但要切断电源。样机应完全除掉包装。
h）试验包括两个不同的程序：
一冲击试验
振动试验。
制避」应在型式试验报告中指出进行这些试验时的环境温度。8. 2. 9. 2冲击试验
a）原则
GB 7251. 4—1998
完整的ACS(以及所有内装元件应承受施加于外壳上（不施加于内装元件上的6J的连续冲击(见 7. 1. 5)。
b）试验方法
应将被试设备固定在一个足够坚固的支承物上，以使ACS在规定的冲击力作用下的位移被限制在(,1m扣以内。在试验中，采用以下二种方法之对ACS的每个表面施加三次连续冲击：1）个直径大约为50mm.质量为500g士25g，表面光滑的实心球，从1.2m的乘直高度由静止状态开始自出降落至外壳的水表面。球的硬度应不小于 50HR不人于 58HR。2）将同样的钢球用绳了悬挂起来，象摆锤一样摆动，从1.2m的垂直距离处施加水平的撞击。如图1所示。
出哟的起始位道
通击物的起始位宣
固定支承表问
憧击物的俺击部位
试验样机
77777777777
固筑支承友面
验性机
、谨击防擅击部位
周定支承表可
图1用撞击物进行的冲击试验
倾斜表面可以用摆锤进行试验，但是如果此厅法不适的话，可以把该单元放在文架，上旋转，使该表面与水平面对齐，这样就可以采用第1)条陈述的方法进行试验。在每次试验前，应对钢球进行月测检查，以确保钢球没有毛边或缺陷。在极有可能暴露弱点的部位进行冲击试验。一共应对 ACS 进行18 次冲击试验。此试验不适合在下述元件上进行：插座、操作手柄、照明灯、按钮、操作机构等，如果.上述元器件被安装在土表面上并凹陷进去，那么这些元件的最凸出部位与主表面的距离至少为1cm。）试验结果
试验后.外充应仍能够提供7.2.1.1规定的防护等级；外壳和元件的任何扭曲和变形不应对AC5本身功能产牛不利的影响+也不应使电气间隙和爬电距离低于要求的值.操作件，手柄等应仍然可以使用
发生表面损伤、涂层脱落、散热片或类似部件的断裂以及轻微的凹陷和裂纹：一般的或较细致的观测均不明显并也不会再扩大的裂痕或表面裂纹仍可认为通过了试验。8.2.9.3振动试验
a）原则
ACS应经受正弦半波单脉冲的振动。振动试验的严酷性应为峰值加速度500m/s*(50g）.持续时间为11ms，
b）试验方法
对止常工作状态下的完整的ACS应按照GB/T 2423.5进行试验。c）试验结果
同8.2.9.2c项。
8.2. 10验证耐腐蚀能力
用下面试验验证ACS的耐腐蚀能力。8.2.10.1验证亚常工作条件下的耐腐蚀能力a）原则
GB 7251. 4—1998
应将完整的ACS放置于温度和湿度可调的房间内,并使之处于要求的安装或固定状态下。b）试验方法和试验气候条件
试验进行三个周期，每个周期为24 h，每个周期的温度和湿度变化在图2中确定。s
2 468 1012 14 16 18 20 2 24 h期
图2每周期温度和湿度的变化
e）试验结果
ACS如果达到下述要求，则视为满足了条件：在内部和外部没发现任何腐蚀的痕迹(锐利边缘除外)；接照8,2.2的试验进行验证，在电气装置中未发生由于凝露造成的任何损坏。8.2.10.2验证在严重污染大气中的耐裔蚀能力a）原则
此试验用来检查工业大气，例如受二氧化硫污染人气的腐蚀作用，整个ACS应连续暴露在这一大气中长达10d。b）试验方法和试验大气
应按照 GB/T 2423.19对整个 ACS进行试验。c）试验结果
如达到了下述要求，则视ACS通过了试验：在内部和外部没发现征何腐蚀痕迹（陡缘除外）：在ACS离元试验场地24h盾，用8.2.2规定的试验进行验证，电气设备无任何摄坏。8.2.10.3替换性
由于对完整的ACS所进行的试验是可替换的，所以8.2.10.1和8.2.10.2要求的试验可以在样机上进行，此样机应至少包括被检ACS每种类型的单元各一作，并包括经相同表面加工、防腐蚀处理的各种材料，样机与被检ACS具有相同的电气和机械结树。8.3.2介电强度试验
不用。
8.3.4绝缘电的验证
不适用。
9各种类型功能的ACS特性
）9.1~～9.5阐述的两个或多个成套设备可以组装在--个ACS中。例如：-台电源进线及计量用成套设备：一台主配电成套设备。b）各种类型的 ACS 的定义在 2. 11 和 2. 12 中给出。c）在下面指出的范围内，不同类型的成套设备的额定电流按R系列优先数系选择（见GB7251.1—1997中表8和表9)。
注，应用实例在附录F中给出。
9.1电源进线及计量用ACS
此戒套设备一般包括：
GB 7251.4—1998
一个能容纳供电电缆和计装暨的具有终端功能的隔室：一出线电缆的过载与短电流分断及保护系统，上述隔室应有自己的入口设施（盖板、澜板.门等）。9.1.1进线单元
电缆的连接设施（指端子）应与单元的电流额定值相匹配。如果供电部门有规定的话，可以特殊提供一个隔离器件和过流保护器件，9.1.2计量单元
计量系统由供电部门设计或要与其达成协议。9.1.3出线单元
a）应具有隔离、负荷开关、过电流保护和间接接翻的防护装置。这些功能可以巾一个或多个元器件提供；
b）在分断状态时应有锁定隔离开关的装昏（例如：一把挂锁或可锁的外壳内的设施）：c）如有关标准中无其他要求，不使用钥匙或丁具，负载开关的操作件应易丁接触，d）开笑器件的所有电极，包括所有的相导体应同时动作，中性导体和保护导体除外。但在需要断：计中性导体的电路系统中，应装设相线和中性导体起动作的电器；中性导体上严禁安装可以单独操作的单极开关电器。
9.2生配电ACS
9.2.1一般配骨
此成套设备由一个进线单元和数个出线单元组成。9.2.2进线单元
电缆的连接设施（指端子)应与此单元的电流额定值相匹配。应具有：个隔离装置和一个过流保护装置。并应具有将隔离装置锁定在分断位置的设施。但是，如果主配电ACS 是由进线及计量用 ACS 供电的，过流保护器件则不是必须的（见9.1)。额定电流应至少为63A。
9.2.3出线单元
每个单元包括一个或数个出线心路。9.1.3的要求对它们都是适用的·但是也有例外，用来将隔离装置锁定在分断位置的设施不是必须的。9.3配电ACS
9.3.1一般配置
此成套设备由一个进线单元和数个出线单元组成，9.3.2进线单元
电缆的连接设施（指端了)应与此单元的电流额定值相匹配适应。应有一个隔离装皆和一个过流保护装置，并应具有将隔离装置锁定在分断位置上的设施。如果该配电成套设备在进线电源利测量用成食设备的负载偏上（在9.1中讲述)，或在主配电成套设备的负载侧上（在9.2中讲述).那么过流保扩器件可以不选用。
电流额定值应大于125A，但不超过630A，9.3.3出线单元
每个单元包括一个或数个出线电路。9.1.3中的要求适用于每个馈电路，但是其例外是可以不选用将隔离装骨锁定在分断位置上的设施。..com
