GB 7231—2D03

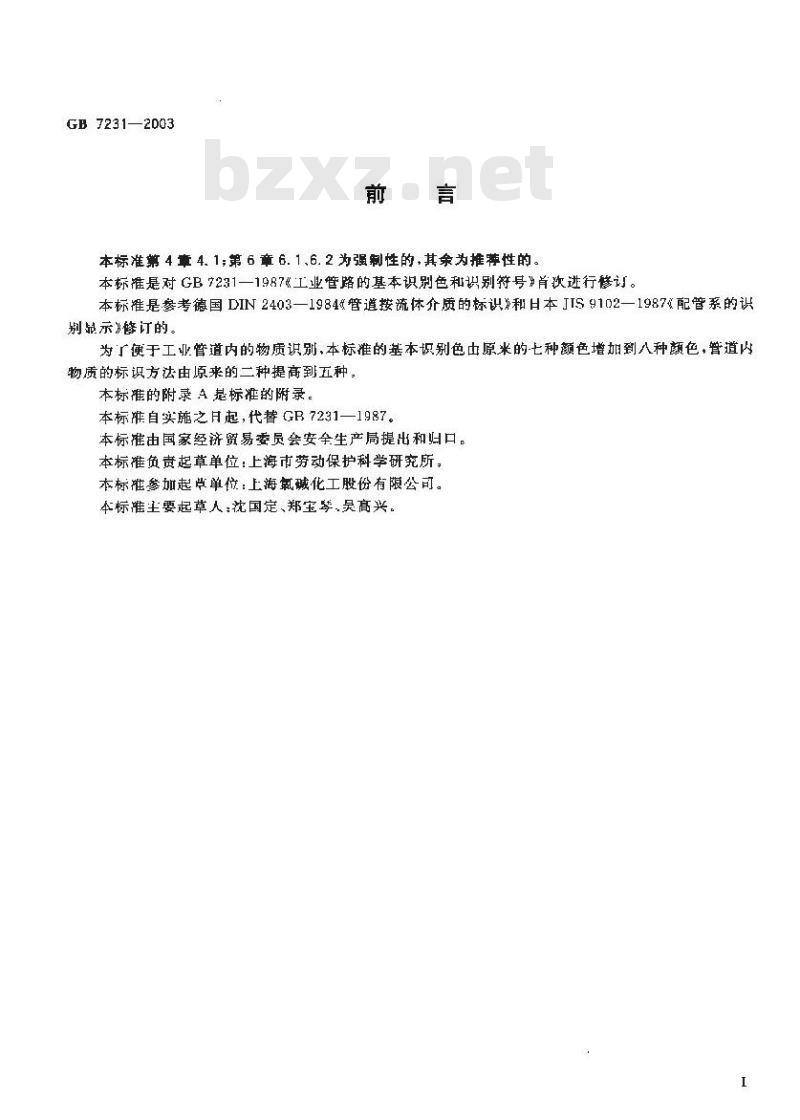

本标准第 4 章 4. 1;第 6 章 6. 1、6. 2 为强性的+其余为推荐性的。本标维是对GB7231一1987&工业管路的基本识别色和识别符号\肯次进行修订。本标准是参考德国DIN2403—1984管道按流体介质的标识》和日本JIS9102—1987《配管系的识别品示》修订的。
为了便于工业管道内的物质识别，本标准的基本识别色由原米的七种额色增加到八种颠色，管道内物质的标识方法由原来的二种提高到五种，本标准的附录A是标准的附录。
本标准自实施之月起，代替GB7231—1987。本标准由国家经济贸易委员会安全生产局提出和归口。本标推负责起草单位：上海市劳动保护科学研究所，本标准参加起草单位：上海氧碱化工股份有限公司。本标雅主要起草人：沈国定、郑宝琴.吴高兴。I
1范围
中华人民共和国国家标准
工业管道的基本识别色、
识别符号和安全标识

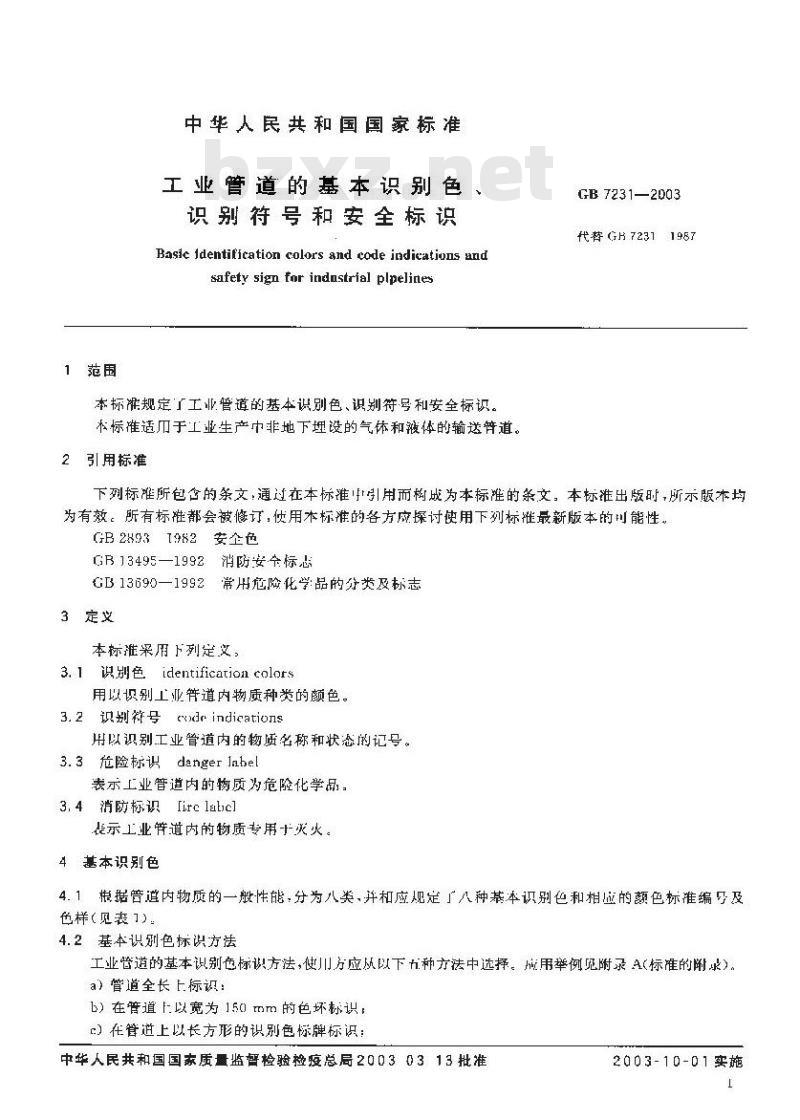

Basie identification colors and code indications andsafety sign for indnstrial plpelines本标准规定了工业管道的基本识别色、识别符号和安全标识。本标准适币于工业生产中非地下埋设的气体和被体的输送笃道。2引用标准
GB 72312003
代替GH72311957
下列标准所包含的条文，通过在本标准用而构成为本标准的条文，本标准出版时，所示版木均为有效。所有标准都会被修订，使用木标准的各方应探讨使用下列标准最新版本的可能性。GB28931982安企色
GB 13495—1992
消防安全标志
GB 13690—1992
常用冠魔化学品的分类及标志
3定义
本标准采用下列定义：
3.1识别色identificationcolors用以识别工业告道内物质种类的颜色。3.2识符号dnindications
用以识别工业管道内的物质名称和状态的记号。3. 3 危险标识 danger label
表示工业管道内的物质为危险化学品。3.4消防标识[irc labe]
表示工业道内的物质专用卡炎火。4基本识别色
4.1根据管道内物质的一般性能，分为八类，并和应规定广八种基本识别色和相应的额色标准编及色样（见表1）。
4.2基本识别色标识方法
工业管道的基本议别色标识方法，使川方应从以下九种方法中选择。成用举例觅附录A（标准的谢录）。a）管道全长上标识：
b）在管道上以宽为150mm的色坏标识：c）在管道上以长方形的识别色标牌标识：中华人民共和国国家质量监督检验检疫总局20030313批准2003-10-01实施
GB 7231—2003Www.bzxZ.net

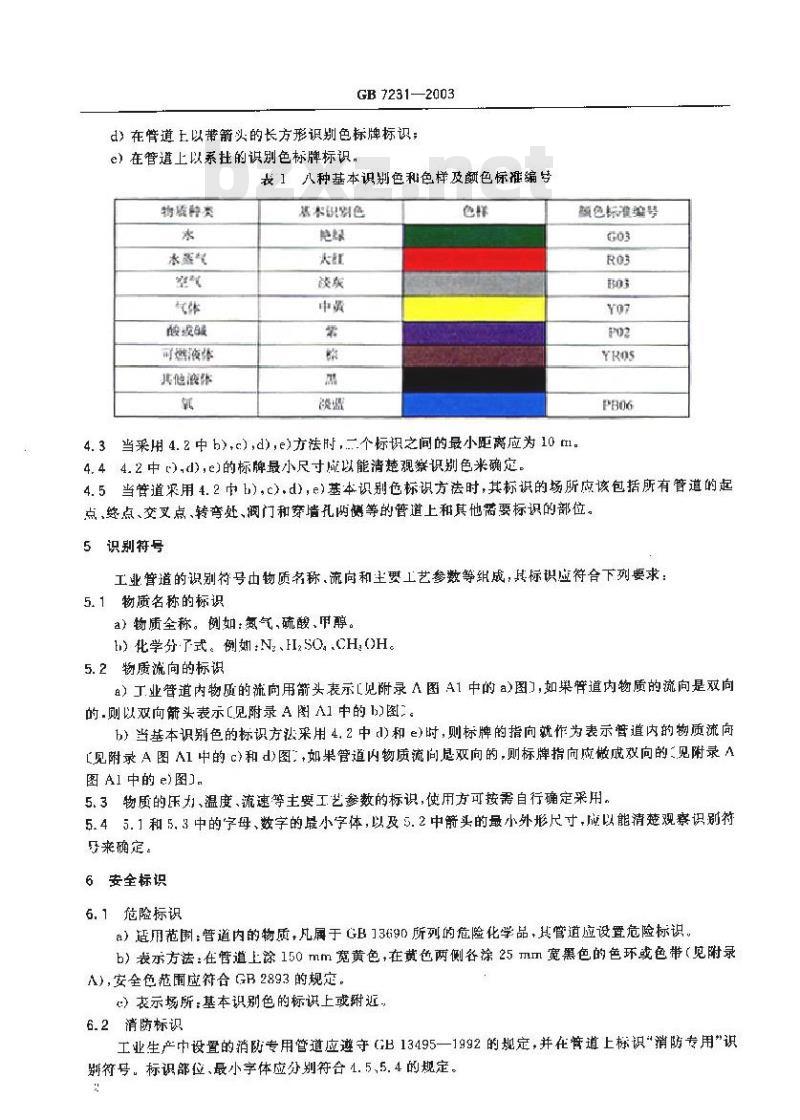

d）在管道以带箭头的长方形识别色标牌标识；e）在管道上以系的识别色标牌标识，表1八种基本识别色和色样及额色标准编号物质类
水蒸气
可燃液体
其他液
基本识霸色
4.3当采用4.2中b)c），d)，e)方法时，二.个标识之间的最小距离应为10m。颜色标编号
4.44.2中r),d)，e)的标牌最小尺寸成以能清楚观察识别色米确定，4.5当管道采用4.2巾b），c）.d)，e)基本识别色标识方法时，其标识的场所应该包括所有管道的起点，终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。5识别符号
工业管道的识别符号由物质名称.流向和主要工艺参数等组成，其标识应符合下列要求：5.1物质名称的标识
a）物质全称。例如：氮气，硫酸、甲醇。h）化学分了式。例如：N、H,SO..CHOH。5.2物质流向的标识
a）丁业管道内物质的流向用箭头表示(见附录A图A1中的a)图]，如果管道内物质的流向是双向的.则以双向箭头表示[见附录A图A1中的1)图。h）当基本识别色的标识方社采用4.2中(l)和e)时，则标牌的指向就作为表示管道内的物质流向【见附录A图A1中的c)和d)图，如果管道内物质流向是双向的，则标牌指向应做成双向的、见附录A图 Al 中的 e)图]。
5.3物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。5.45.1和5.3中的字母、数字的最小字体，以及5.2中箭头的最小外形尺寸成以能清楚观察识别符号来确定。
6安全标识
6.1危险标识
a）适用范围：管道内的物质，凡属于GB13ti90所列的危险化学品，H管道应设置危险标识。b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色的色环或色带（见附录A），安全色范围应符合GB2893的规定c）表示场所：基本识别色的标识上或附近，6.2清防标识
工业生产中设置的消防专用管道应遵守（GB13495一1992的规定，并在管道上标识“消防专用”识制符号。标识部位、最小字体应分别符合4.5、5.4的规定。A1
GB 7231—2003
附录A
（标准的随录】

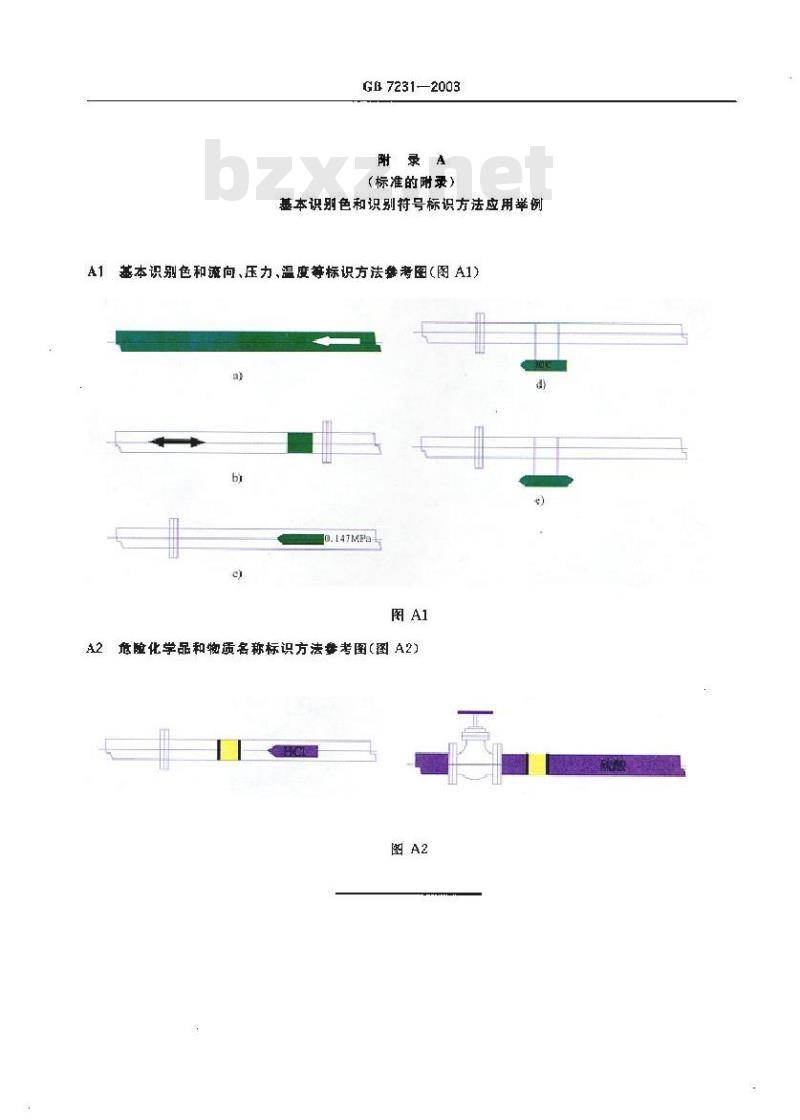

基本识别色和识别符号标识方法应用举例基本识别色和流向、压力、温度等标识方法参考图(图 A1)a)
危险化学品和物质名称标识方法参考图（图A2)图A2
