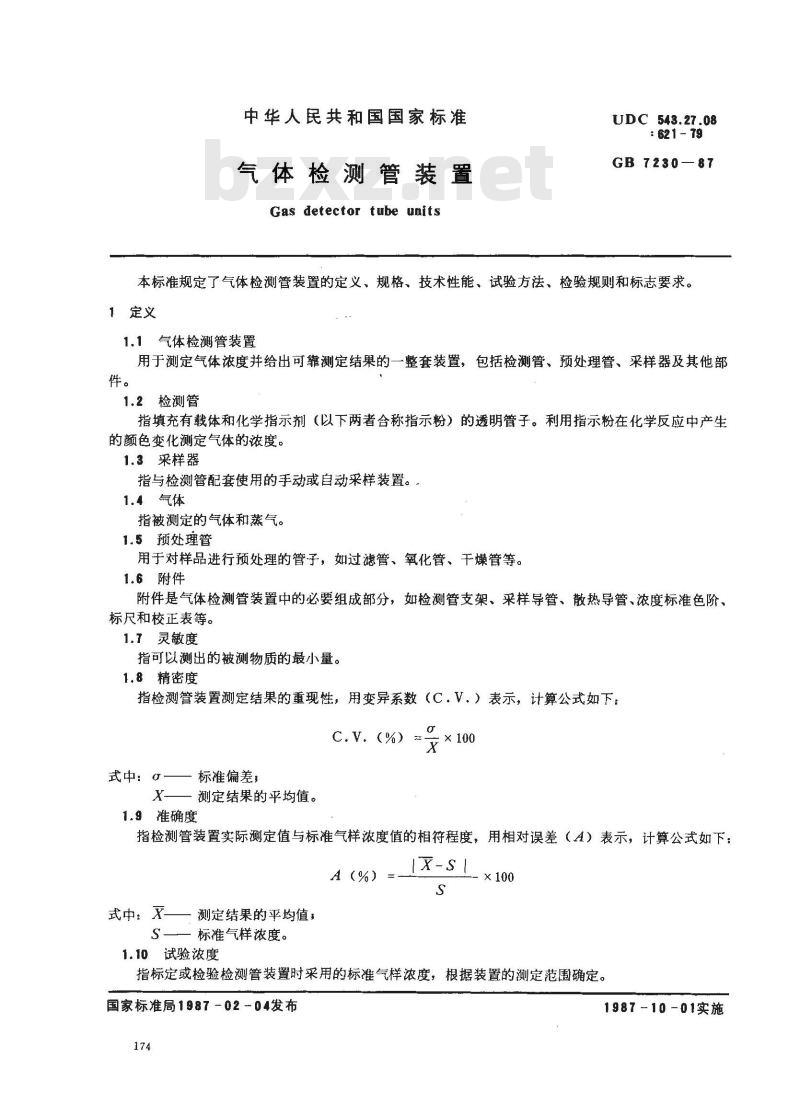

中华人民共和国国家标准
气体检测管装
Gas detector tube units
UDC 543.27.08
: 621 - 79
GB 7230-—87
本标准规定了气体检测管装置的定义、规格、技术性能、试验方法、检验规则和标志要求。1定义
1.1气体检测管装置
用于测定气体浓度并给出可靠测定结果的一整套装置，包括检测管、预处理管、采样器及其他部件。
1.2检测管
指填充有载体和化学指示剂（以下两者合称指示粉）的透明管子。利用指示粉在化学反应中产生的颜色变化测定气体的浓度。
1.3采样器
指与检测管配套使用的手动或自动采样装置。1.4气体
指被测定的气体和蒸气。
1.5预处理管
用于对样品进行预处理的管子，如过滤管、氧化管、干燥管等。1.6附件
附件是气体检测管装置中的必要组成部分，如检测管支架、采样导管、散热导管、浓度标准色阶、标尺和校正表等。
1.7灵敏度
指可以测出的被测物质的最小量。1.8精密度
指检测管装置测定结果的重现性，用变异系数（C.V.）表示，计算公式如下：C.V.(%)
式中：α
标准偏差，
测定结果的平均值。
1.9准确度
指检测管装置实际测定值与标准气样浓度值的相符程度，用相对误差（A）表示，计算公式如下：A（%）
式中：x——测定结果的平均值，S—— 标准气样浓度。
1.10试验浓度
指标定或检验检测管装置时采用的标准气样浓度，根据装置的测定范围确定。国家标准局1987-02-04发布
1987-10-01实施Www.bzxZ.net
2种类
检测管装置分为以下几类：

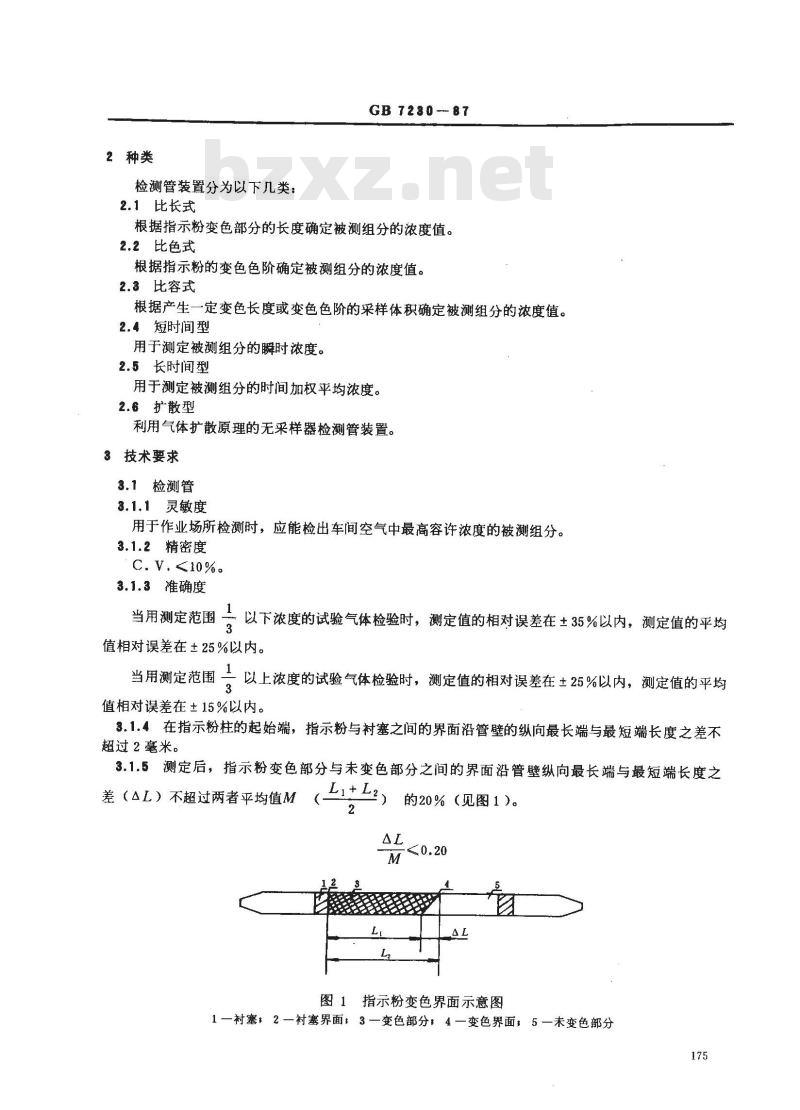

2.1比长式
GB 7280-87
根据指示粉变色部分的长度确定被测组分的浓度值。2.2比色式
根据指示粉的变色色阶确定被测组分的浓度值。2.3比容式
根据产生一定变色长度或变色色阶的采样体积确定被测组分的浓度值。2.4短时间型
用于测定被测组分的瞬时浓度。2.5长时间型
用于测定被测组分的时间加权平均浓度。2.6扩散型
利用气体扩散原理的无采样器检测管装置。3技术要求
3.1检测管
3.1.1灵敏度
用于作业场所检测时，应能检出车间空气中最高容许浓度的被测组分。3.1.2精密度
C. V.<10%.
3.1.3准确度
当用测定范围
以下浓度的试验气体检验时，测定值的相对误差在±35%以内，测定值的平均值相对误差在±25%以内。
当用测定范围一以上浓度的试验气体检验时，测定值的相对误差在±25%以内，测定值的平均3
值相对误差在±15%以内。
3.1.4在指示粉柱的起始端，指示粉与衬塞之间的界面沿管壁的纵向最长端与最短端长度之差不超过2毫米。
3.1.5测定后，指示粉变色部分与未变色部分之间的界面沿管壁纵向最长端与最短端长度之Li+ L2)
差（△L）不超过两者平均值M
的20%（见图1）。
图1指示粉变色界面示意图
1一衬塞，2一衬塞界面，3一变色部分，4一变色界面，5一未变色部分175
3.1.6有效期
GB 7230-87

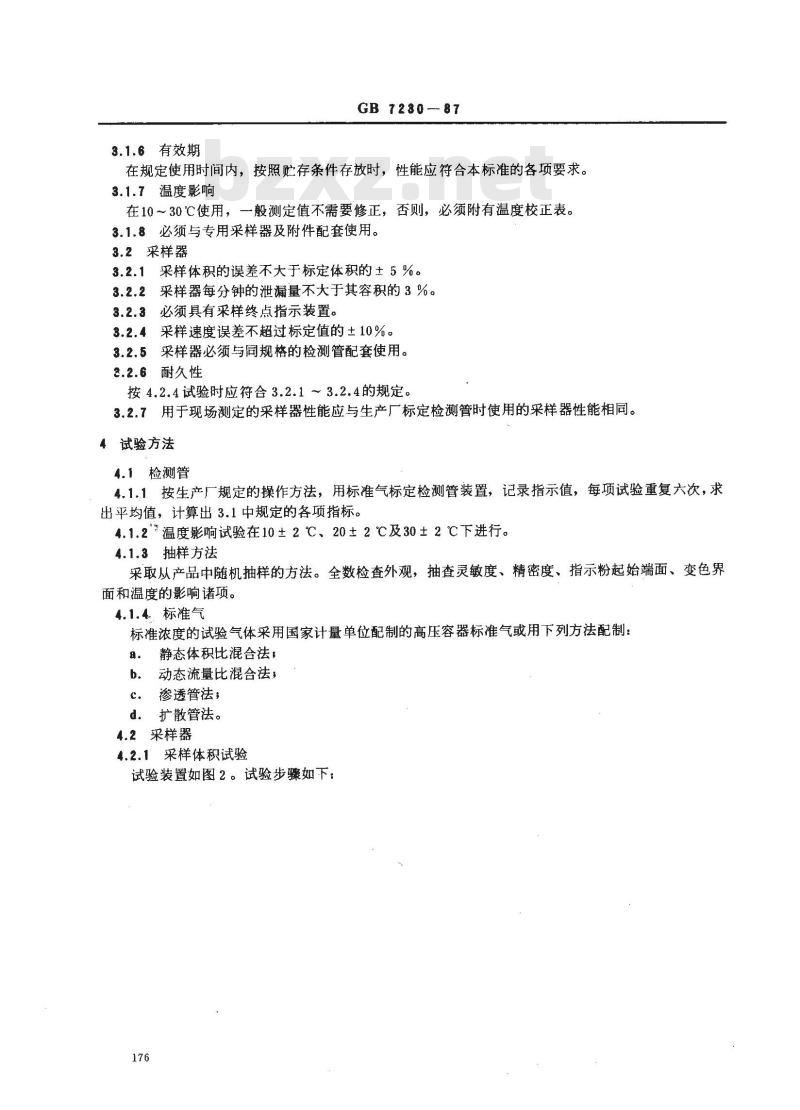

在规定使用时间内，按照贮存条件存放时，性能应符合本标准的各项要求。3.1.7温度影响
在10～30℃使用，一般测定值不需要修正，否则，必须附有温度校正表。3.1.8必须与专用采样器及附件配套使用。3.2采样器
3.2.1采样体积的误差不大于标定体积的±5%。3.2.2采样器每分钟的泄漏量不大于其容积的3%。3.2.3必须具有采样终点指示装置。3.2.4采样速度误差不超过标定值的±10%。3.2.5采样器必须与同规格的检测管配套使用。2.2.6耐久性
按4.2.4试验时应符合3.2.1～3.2.4的规定。用于现场测定的采样器性能应与生产厂标定检测管时使用的采样器性能相同。3.2.7
4试验方法
4.1检测管
4.1.1按生产厂规定的操作方法，用标准气标定检测管装置，记录指示值，每项试验重复六次，求出平均值，计算出3.1中规定的各项指标。4.1.2*温度影响试验在10±2℃、20±2℃及30±2℃下进行。4.1.3抽样方法
采取从产品中随机抽样的方法。全数检查外观，抽查灵敏度、精密度、指示粉起始端面、变色界面和温度的影响诸项。
4.1.4、标准气
标准浓度的试验气体采用国家计量单位配制的高压容器标准气或用下列方法配制：静态体积比混合法；
动态流量比混合法，
c．惨透管法；
d．扩散管法。
4.2采样器
4.2.1采样体积试验

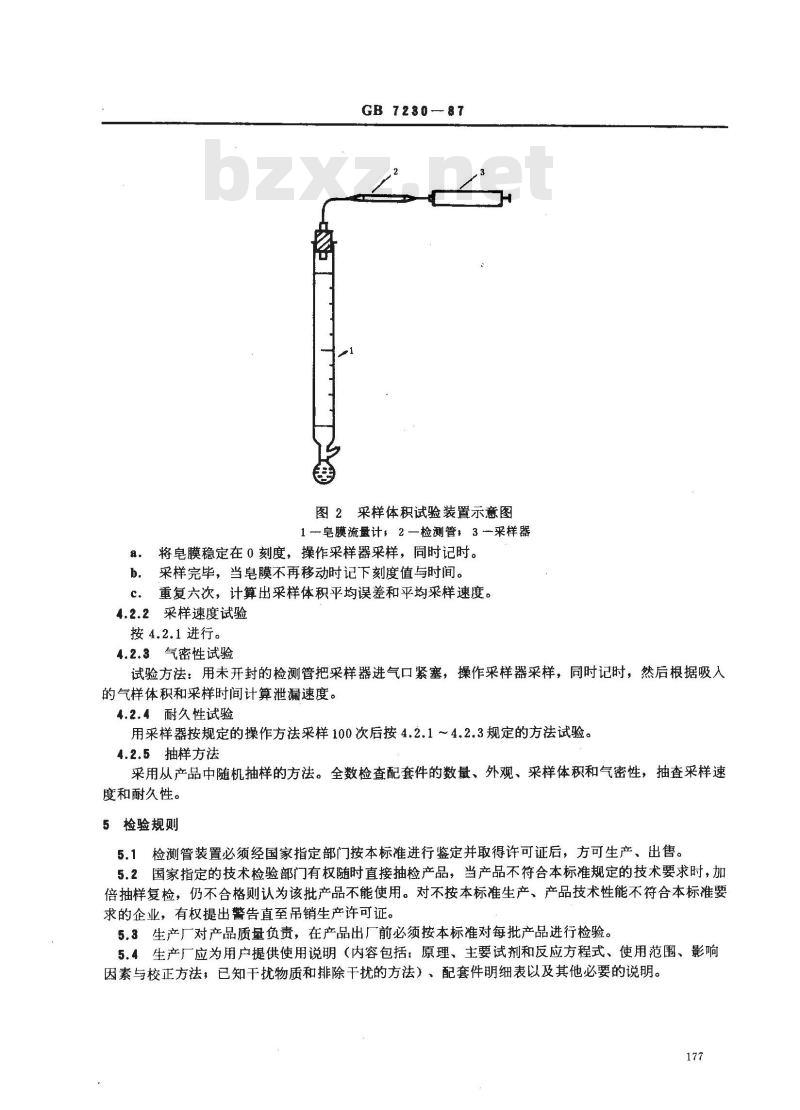

试验装置如图2。试验步骤如下：176
GB 7230-87
图2采样体积试验装置示意图
1皂膜流量计，2—检测管，3采样器将皂膜稳定在0刻度，操作采样器采样，同时记时。采样完毕，当皂膜不再移动时记下刻度值与时间。重复六次，计算出采样体积平均误差和平均采样速度。4.2.2采样速度试验
按4.2.1进行。
4.2.3气密性试验
试验方法：用未开封的检测管把采样器进气口紧塞，操作采样器采样，同时记时，然后根据吸入的气样体积和采样时间计算泄漏速度。4.2.4耐久性试验
用采样器按规定的操作方法采样100次后按4.2.1～4.2.3规定的方法试验。4.2.5抽样方法
采用从产品中随机抽样的方法。全数检查配套件的数量、外观、采样体积和气密性，抽查采样速度和耐久性。
5检验规则
5.1检测管装置必须经国家指定部门按本标准进行鉴定并取得许可证后，方可生产、出售。5.2国家指定的技术检验部门有权随时直接抽检产品，当产品不符合本标准规定的技术要求时，加倍抽样复检，仍不合格则认为该批产品不能使用。对不按本标准生产、产品技术性能不符合本标准要求的企业，有权提出警告直至吊销生产许可证。5.3生产厂对产品质量负责，在产品出厂前必须按本标准对每批产品进行检验。5.4生产厂应为用户提供使用说明（内容包括：原理、主要试剂和反应方程式、使用范围、影响因素与校正方法，已知干扰物质和排除干扰的方法）、配套件明细表以及其他必要的说明。177

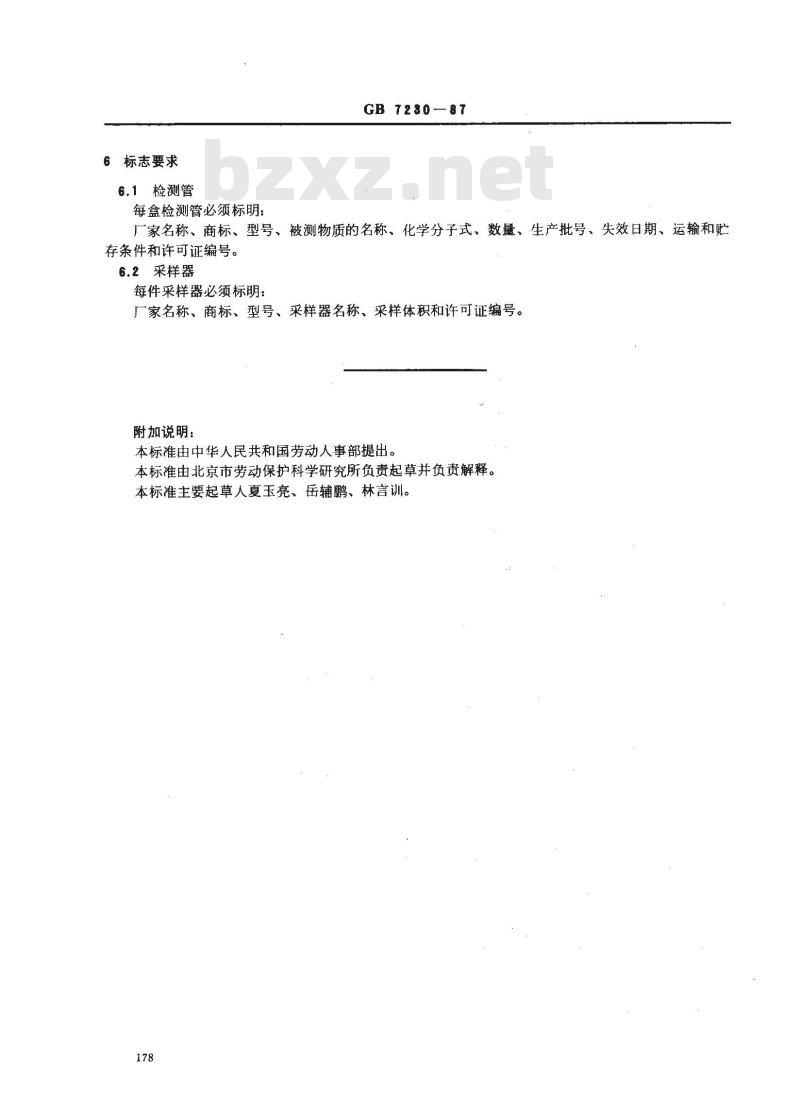

6标志要求
6.1检测管
每盒检测管必须标明：
GB 728087
厂家名称、商标、型号、被测物质的名称、化学分子式、数量、生产批号、失效日期、运输和贮存条件和许可证编号。
6.2采样器
每件采样器必须标明：
厂家名称、商标、型号、采样器名称、采样体积和许可证编号。附加说明：
本标准由中华人民共和国劳动人事部提出。本标准由北京市劳动保护科学研究所负贵起草并负责解释。本标准主要起草人夏玉亮、岳辅鹏、林言训。178
