【国家标准(GB)】 船用油舱漆通用技术条件

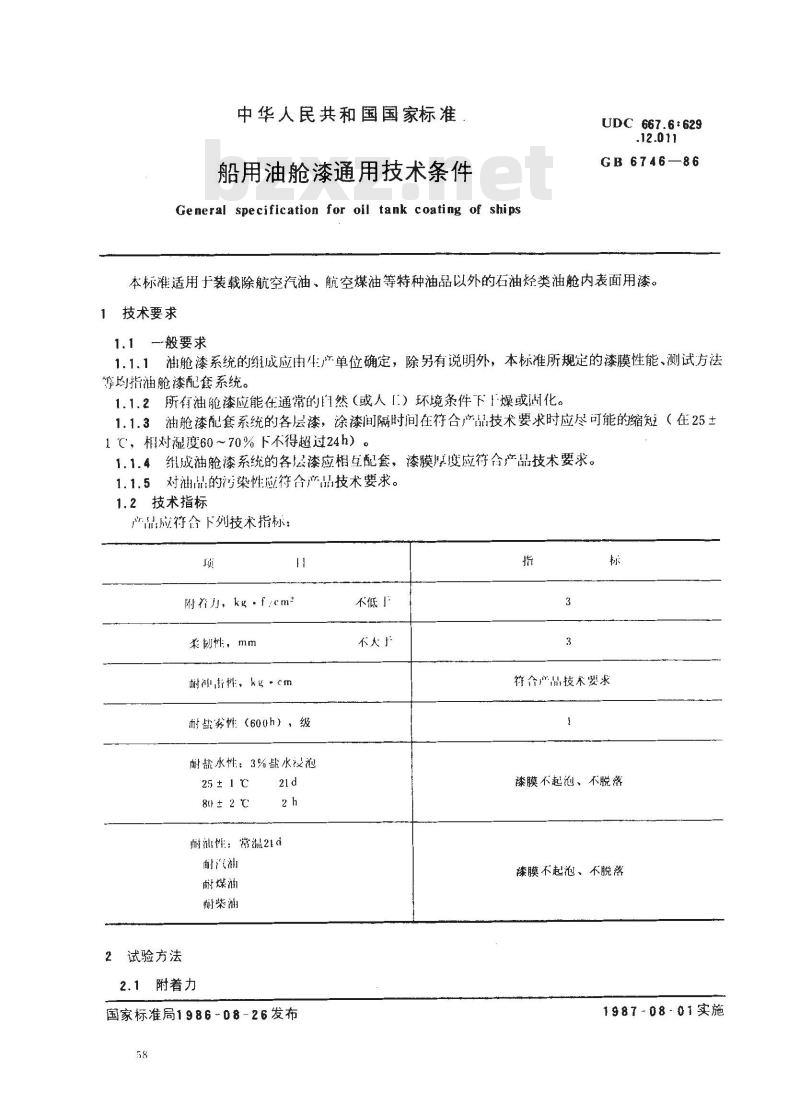

中华人民共和国国家标准
船用油舱漆通用技术条件
General specification for oil tank coating of shipsUDC 667.6: 629
.12.011
GB 6746—86wwW.bzxz.Net
本标准适用于装载除航空汽油、航空煤油等特种油品以外的石油烃类油舱内表面用漆。1技术要求
1.1一般要求
1.1.1油舱漆系统的组成应由生产单位确定，除另有说明外，本标准所规定的漆膜性能、测试方法等均指油舱漆配套系统。
1.1.2所有油舱漆应能在通常的门然（或人「）环境条件下燥或固化。1.1.3油舱漆配套系统的各层漆，涂漆间隔时间在符合产品技术要求时应尽可能的缩短（在25±1℃，相对度60～70%下不得超过24h）。1.1.4组成油舱漆系统的各层漆应相互配套，漆膜厚度应符合产品技术要求。1.1.5对油品的污染性应符合产品技术要求。1.2技术指标
产品应符合下列技术指标：
附着力，kg·ficm2
柔韧性，mm
耐静性，kg·cm
耐缺劣性（600h），级
耐盐水性：3%战水浸泡
25 ±１ ℃
80±2℃
耐性：常温21
耐汽油
耐煤涌
耐柴油
试验方法
2.1附着力
国家标准局1986~08-26发布
不低」
不大于
符合严品技术婴求
漆膜不起泡、不脱落
漆膜不起泡、不脱落
1987-08-01实施

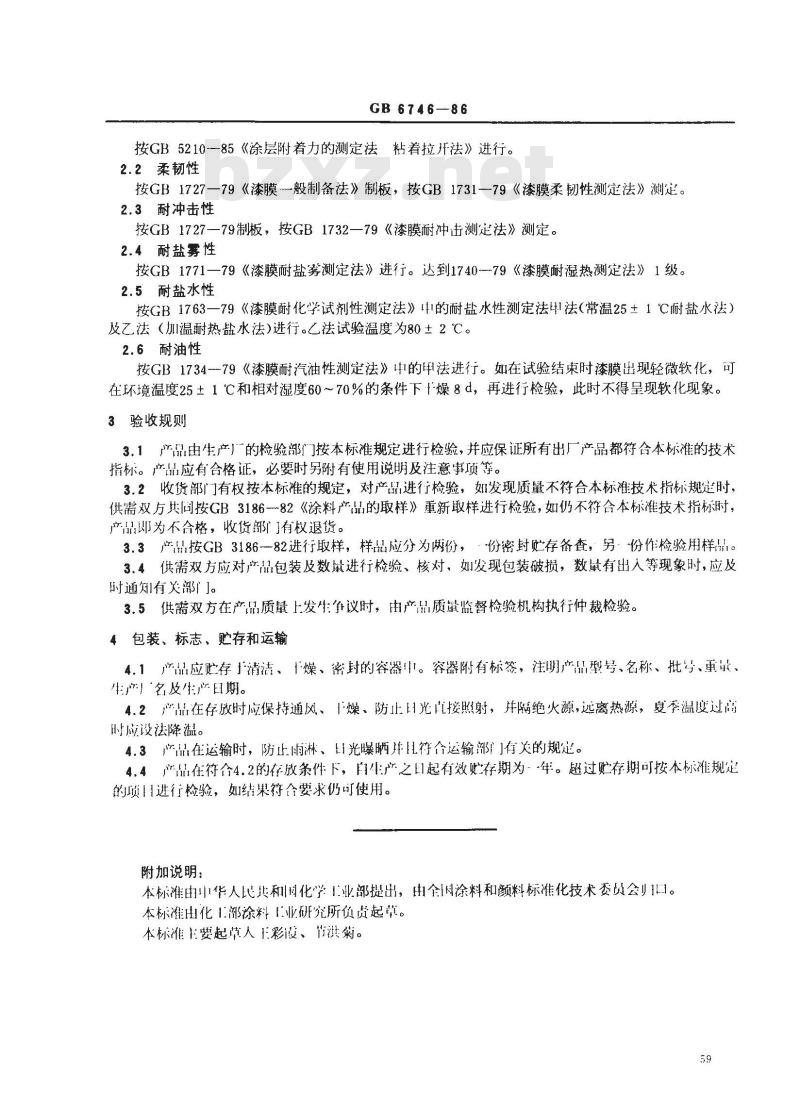

GB 6746-86
按GB5210-85《涂层附着力的测定法粘着拉开法》进行。2.2柔韧性
按GB1727—79《漆膜—般制备法》制板，按GB1731-79《漆膜柔韧性测定法》测定。2.3耐冲击性
按GB1727—79制板，按GB1732—79《漆膜耐冲击测定法》测定。2.4耐盐雾性
按GB1771—79《漆膜耐盐雾测定法》进行。达到1740-79《漆膜耐湿热测定法》1级。2.5耐盐水性
按GB1763—79《漆膜耐化学试剂性测定法》中的耐盐水性测定法甲法（常温25±1℃耐盐水法）及乙法（加温耐热盐水法)进行。乙法试验温度为80±2℃。2.6耐油性
按GB1734-79《漆膜耐汽油性测定法》中的甲法进行。如在试验结束时漆膜出现轻微软化，可在环境温度25±1℃和相对湿度60～70%的条件下+燥8d，再进行检验，此时不得呈现软化现象。3验收规则
3.1产品由生产厂的检验部门按本标准规定进行检验，并应保证所有出厂产品都符合本标准的技术指标。产品应有合格证，必要时另附有使用说明及注意事项等。3.2收货部门有权按本标准的规定，对产品进行检验，如发现质量不符合本标准技术指标规定时，供需双方共固按GB3186-82《涂料产品的取样》重新取样进行检验，如仍不符合本标准技术指标时，产晶即为不合格，收货部门有权退货。3.3产品按GB3186一82进行取样，样品应分为两份，·份密封贮存备查，另：份作检验用样品。3.4供需双方应对产品包装及数量进行检验、核对，如发现包装破损，数量有出人等现象时，应及时通知有关部。
3.5供需双方在产品质量上发生争议时，出产品质量监督检验机构执行仲裁检验。4包装、标志、贮存和运输
4.1产品应贮存」清洁、十燥、密封的容器中。容器附有标签，注明产品型号、名称、批号、重最、生产）“名及生产日期。
4.2品在存放时应保持通风、1燥、防止日光直接照射，并隔绝火源，远离热源，夏季温度过离时应设法降温。
4.3产晶在运输时，防止雨淋、光曝晒并且符合运输部门有关的规定。4.4产品在符合4.2的存放条件下，自生产之日起有效贮存期为－-年。超过贮存期可按本标准规定的项目进行检验，如结果符合要求仍可使用。附加说明：
本标准由中华人民共和均化学工业部提出，用全国涂料和颜料标准化技术委员会归口。本标准由化1部涂料二业研究所负质起草。本标准主要起草人王彩设、节洪菊。59
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
