【国家标准(GB)】 低压成套开关设备和控制设备 第五部分:对户外公共场所的成套设备--动力配电网用电缆分线箱(CDCs)的特殊要求

GB7251.5—1998

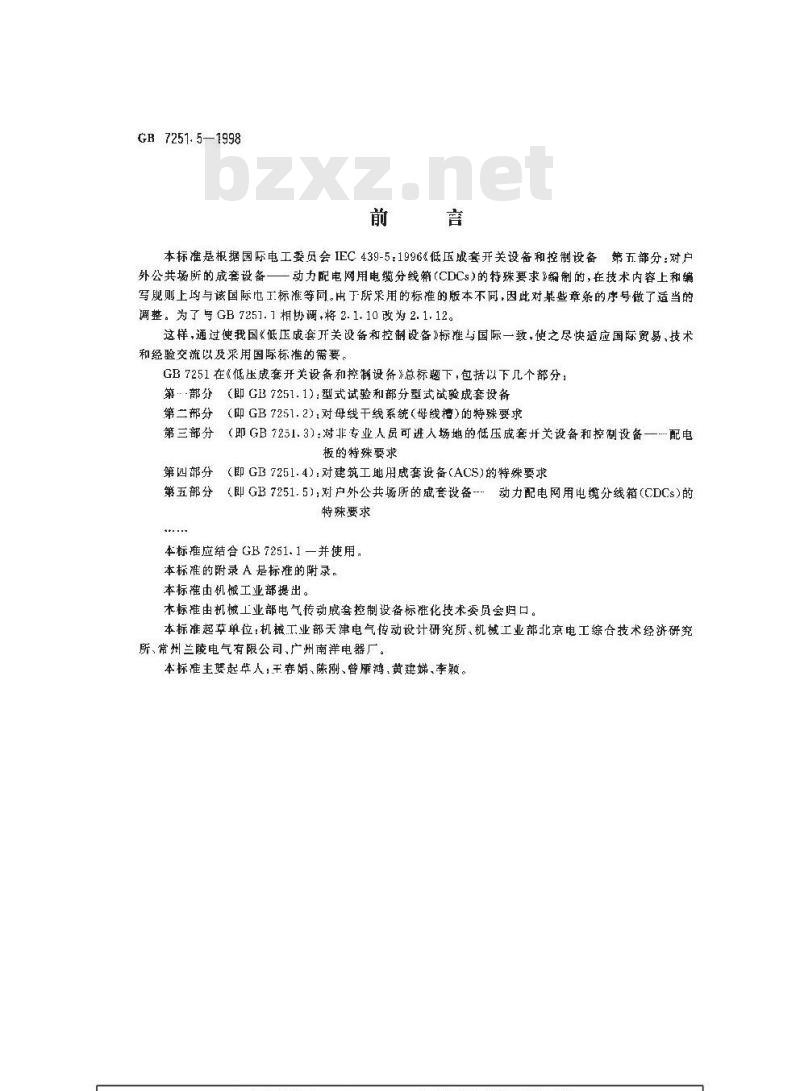

本标准是根据国际电工委员会IEC439-5：1996《低压成套开关设备和控制设备第五部分：对户外公共场所的成套设备——动力配电网用电缆分线箱（CDCs）的特殊要求》缩制的，在技术内容上和编写观则上均与该国际也工标准等同。中丁所采用的标准的版本不同，因此对某些章条的序号做了适当的调整。 为了与 GB 7251. 1 相协调,将 2. 1. 10 改为 2. 1. 12。这样，通过使我国《低压成套开关设备和控制设备》标雅与国际一致，使之尽快适应国际贸易，技术和经验交流以及采用国际标准的需要。GB7251在《低压成套开关设备和控制设务》总标题下，包括以下几个部分：第．部分
（即GB7251.1)：型式试验和部分型式试验成套设备第二分
第三部分
第四邯分
第五部分
（即GB7251.2）：对母线干线系统（母线槽）的特殊要求（即GB7251.3）：对非专业人员可进人场地的低压成套开关设备和控制设备一配电板的特殊要求
（即GB7251.4)：对建筑工地用成套设备（ACS)的特殊要求（即GB7251.5)，对户外公共场所的成套设备-：动力配电网用电绳分线箱(CDCs）的特殊要求
本标准应结合GB7251.1—并使用本标准的附录 A 是标准的附录。本标准由机械工业部提出。
木标准由机械上业部电气传动成套控制设备标准化技术委员会归口。本标准超革单位：机械工业部天津电气传动设计研究所、机械工业部北京电工综合技术经济研究所、常州兰陵电气有限公司、广州南洋电器厂。本标准主娶起毕人;干春娟、陈、曾雁鸿,黄建娣、李颗。..comGB7251.5—1998
IEC 前言
1）国际电工委员会(IEC)关于技术问题的正式决定或协议是由技术委员会起草的，它代表了对该问题特别感兴趣的所有国家委员会，上述IEC的决定或协设尽可能表达了国际上对该有关问题的一致意见。
2）IEC的决定或协议以推荐标准的形式供国际上使用,在此意义上，各国家委员会是能够接受的。3）为了促进国际上的统一，国际电工委最会的愿望是所有国家委员会应在本国条件允许的情说下采用IEC推荐标谁作为他们的国家标准。IEC 推荐标准和相关的国家标准之间的任何分歧,应在其国家标推中尽可能地说明清楚。
1）宣布一项产品符合IEC某一推荐标谁时，IEC不设文任何程序对此认可，并且不负任何责任。IEC标准439-5由第17技术委员会（开关设备和控制设备）中的第17D分技术委员会（低压成套开关设备和控制设备)制定。
本标准以下列文件为依据：
最终国际标雄草案
17D/161/FDIS
表决报告
17D/177/RVD
上表所列的裁决报告提供了有关批准此标推的表决过程的详细资料。如果在下文中没有另行指出，用于动力配电网的电缆分线箱应符合IEC439-1(1992)：低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》中的全部要求以及本标准中的特殊要求。
本标准中的条款补充、修改或取代IEC439-1中的相应条款。在本标准中没有涉及的相应了IEC 439-的条款，末作修改，仍适用。阅读本出版物要结合IEC439-1，两个文件中条款的缩号是相对应的。中华人民共和国国家标准

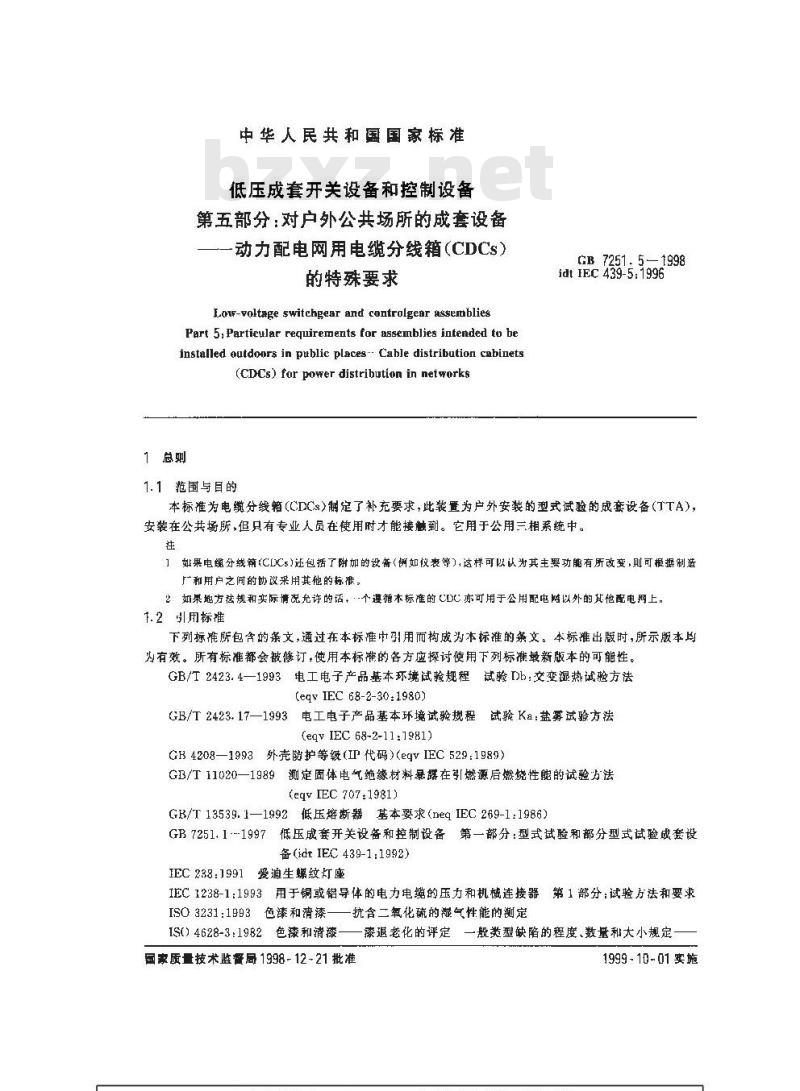

低压成套开关设备和控制设备
第五部分：对户外公共场所的成套设备动力配电网用电缆分线箱（CDCs）的特殊要求
Low-voltage switchgear and controlgear assembliesPart 5, Particular requirements for assemblies intended to beinstalled outdors in public places-- Cable distribution cabinet:(CDCs) for power distribution in networks1总则
1.1 范围与目的
GB 7251- 51998
idt IEC 439-5:1996
本标准为电缆分线箱（CDs）制定了补充要求，此装置为户外安装的型式试验的成套设备（TTA），安装在公共场所，但只有专业人员在使用时才能接融到。它用于公用三相系统中。往
1如果电缆分线箱(CLCs)还包括了附加的设备(树如权表等),这样可以认为其主要功能有所改变，则可根据制造和用户之间的协议采用其他的标准。2如果地方祛规和实际情况充许的话 个遵循本标难的 CDC 亦可用于公用配电筛以外的其他配电网上,1.2引用标准
下列标难所包含的文，通过在本标推中孕用而构成为本标谁的条文。本标准出版时，所示版本因为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T 2423.4—1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法(eqvIEC 68-2-30:1980)
GB/T 2423. 17—1993
电工电子产品基本环境试验规程试验Ka：盐雾试验方法(egy EC 68-2-11:1981)
GB4208—1993外壳荫护等级（IP代码）egyIEC529：1989）GB/T11020—1989测定固体电气绝缘材料景露在引燃源后燃烧性能的试验方法(eqv IEC 707:1981)
GB/T13539.1—1992低压熔断器基本要求（neqIEC 269-1:1986)）GB7251.1--1997低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备(idtIEC439-1:1992)
IEC238:1991爱迪生螺纹灯座
IEC 1238-1:1993用于铜或铝导体的电力电缆的压力和机械连接器第1部分：试验方法和要求ISO 3231:1993色漆和清漆——抗含二氧化硫的凝气性能的測定IS0）4628-3：19B2色漆和清漆——漆退老化的评定一般类型缺陷的程度数量和大小规定国家质量技术监督局1998-12-21批准..com1999-10-01实施
GB 7251. 5—1998

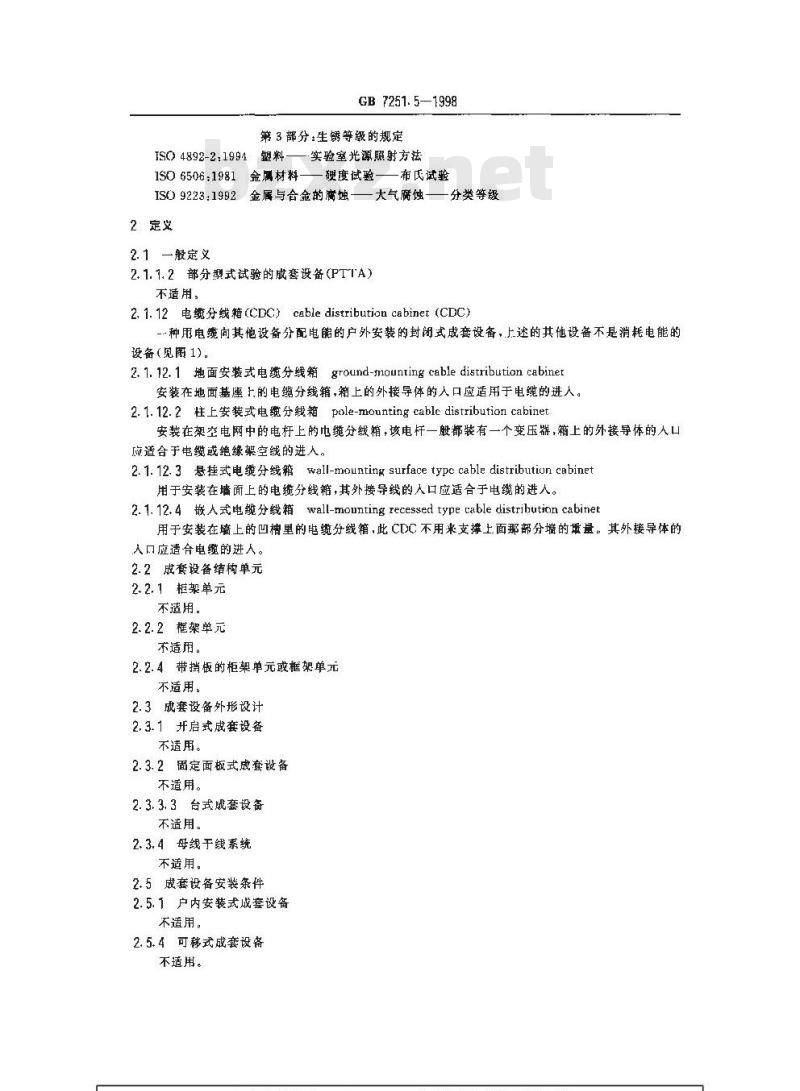

第 3部分：生锈等级的规定
ISO4892-2：1994塑料——实验室光源照射方法150 6506;1981金属材料——硬度试验——布氏试验ISO 9223:1992金属与合金的腐蚀——大气蚀——分类等级2定义
2.1 一般定义
2.1.1.2部分型式试验的成套设备(PTTA)不适用。
2. 1.12电缆分线箱(CDC)cable distribution cabinet (CDC)--种用电缆向其他设备分配电能的户外安装的封闭式成套设备，上述的其他设备不是消耗电能的设备（见围1）。
2. 1.12.1地面安装式电缆分线箱ground-nounting cable distribution cabiner安装在地面基座上的电缆分线箱，箱上的外接导体的人口应适用于电缆的进人。2.1.12.2柱上安装式电缆分线箱pole-mounting cable distribution cabinet.安装在架空电网中的电杆上的电缆分线箱，该电杆一般都装有一个变压器，箱上的外接导体的人口应适合于电缆或绝缘架空线的进人。2.1.12.3悬挂式电缆分线箱wall-mounting surfacetypc cabledistributiun cabinet用于安装在墙面上的电缆分线箱,其外接导线的入口应适合于电缆的进人。2.1.12.4嵌人式电缆分线箱wall-mounting recessed type cable distrihution cabinet用于安装在墙上的凹槽里的电继分线箱，此CDC不用来支撑土面那部分墙的重量。其外接导体的人口应适合电缆的进人。
2.2成套设备结构单元
2.2.1柜架单元
不适用。
2.2.2框架单元
不适用。
2.2.4带挡板的柜架单元或框架单元不适用。
2.3成套设备外形设计
2.3.1开启式成套设备
不适用。
2.3.2固定面板式成套设备
不适用。
2. 3. 3. 3台式成套设备
不适用。
2.3.4母线干线系统
不适用。
2.5成套设备安装条件
2.5.1户内安装式成套设备
不适用。
2.5.4可移式成套设备bZxz.net
不适用。

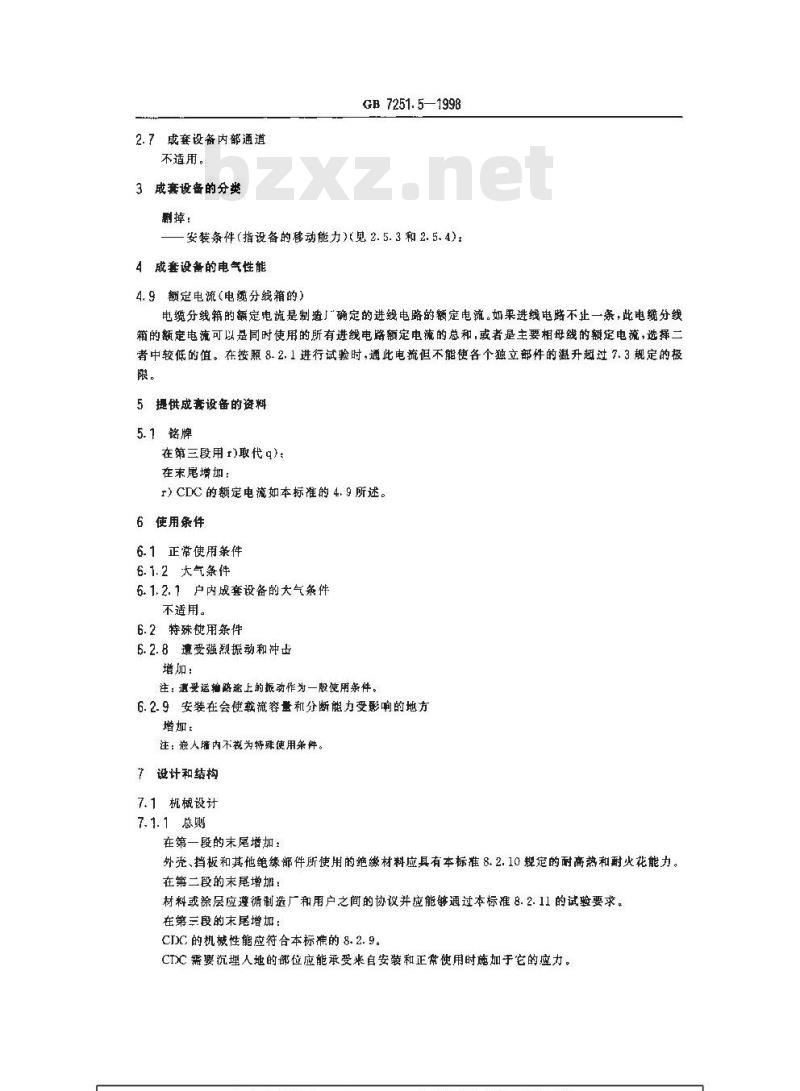

2.7成套设备内部通道
不适用。
3成套设备的分类
副掉：
GB 7251. 5—1998
安装条件（指设备的移动能力）见2.5.3和2.5.4)：4成套设备的电气性能
4.9额定电流（电缆分线箱的）
电缆分线箱的额定电流是制造」确定的进线电路的额定电流。如果进线电路不止一条，此电缆分线箱的额定电流可以是同时使用的所有进线电路额定电流的总和，或者是主要相母线的额定电流，选择二者中较低的值。在按照8.2.1进行试验时，通此电流但不能使各个独立部件的温升趣过7.3规定的极限。
5提供成套设备的资料
5.1铭牌
在第三段用 r)取代q):
在末尾增加：
r) CDC 的额定电流如本标准的 4. 9 所述。6使用条件
6.1正常使用条件
6.1.2大气条件
6.1.2.1户内成套设备的大气条件不适用。
6.2特殊使用条件
6.2.8遵受强烈振动和冲士
增加：
注：道受运轴略途上的振动作为一般使用条件。6.2.9安装在会使载流容量和分断能力受影响的地方增加：
注：嵌人墙内不规为特殊使用条件。设计和结构
7.1机械设计
7.1.1 总则
在第一段的末尾增加：
外、挡板和其他绝缘部件所使用的绝缘材料应具有本标准8.2.10规定的耐高热和耐火花能力。在第二毅的末尾增媚：
材料或层应遵循制造和用户之间的协设并应能够通过本标准8. 2.11的试验要求，在第三段的末尾增加：
CIC 的机械性能应符合本标准的 8. 2. 9。CDC 需要沉埋人地的部位应能承受米自安装和正常使用时施加于宅的应力。GB 7251. 5—1998
7.1.1.1对有碍清除积尽的CDC作出标记对于地面安装式CIC,如果用于6.1.1.2所述的严寒地区或用户有此要求，应作为清除积需的障碍物作出标记。应备有紧固夹，以便将标志牌固定在CDC上并且应该从CDC的外部能够安装或调整此标记牌的方位。紧固夹构造的设计是：在其传送给CDC外壳的机械力达到对防护等级（IP代码）产生不利影响的程度之前，首先使紧固夹或标志牌道到损坏。7.1.3外接导线端子
7.1.3.2期去第一和第二段·用下文取代：如果制造厂与用户之间设有专门的协议，端子应能接纳与额定电流相适应的最小截面至最大截面的具有铜或铝导体的电缆（见表A1)7. 1. 3. 5 不适用。
7.1. 3.6在本段的末尾增加：
根据制造厂与用户之间的协议，CDC可配有开口以便于电缆的临时连接。7.2外壳和防护等缀
7.2. 1. 3用下文取代
当一个CDC按照制避」的说明书完全安装好后，外壳应有的防护等级至少为GB42081993中的IP34D，
注：为了应用本条款，该CDC的外充应是在GB4208—1993的3.1往中定义的。此标准中13.3的注不适用于CrC.
7. 2. 1. 5不适用。
7. 2. 1. 6不适用。
7.4电击防护
7.4.2在标题后面增加注;
注：开启式成套设备不包括在本标准中。删掉第二段。
7.4.2.2.1在本条的末尾增加：
用作临时电缆通道的开口，当临时电缆连接好时，应具有防护等级为GB4208—1993中的IP23C。见本标推的7.1.3.6
7.4.2.2.3在a)项后面增加：
要提供一个安全可靠的闭锁机构以防止未被授权人员的接近。门、盖板或遮板应设计成一且锁闭，不会因为地面适度下陷或车辆来往的动而被打开。7.4.2.3用屏障进行防护
不适用。
7.4.3.2.1不适用
7.4.5成套设备内部操作与维修通道（见2.7.1和2.7.2）不适用。
7.6成套设备内装的开关电器和元件7.6.1开关电器和元件的选择
在第一段的末尾增加：
熔断器应符合GB/T13539.1的一般要求，但必须是在它适用于此用途时。7.6.1.1挂接地线和短接方法
CDC的出线单元的结构应使其能够借助于制造厂推荐的设备可靠地进行挂接地线或短接，这样可以保证该成套设备的所有部件保持制造广指定的防护等级（IP代码）。当使用条件或实际操作可能导致危险产生时，此要求不适用。
..com8试验规范
8.1试验分类
用下文敢代\注\，
GB 7251. 5—1998
对 CDC 进行的验证和试验项目在 GB 7251. 1—1997 表 7 型式试验(TTA)一栏中给出,补充的试验在本标准的表 7 中列出。
表 7 补充的验证和试验项目表
机械强度
结构强度
耐静力
酸冲击
耐扭力
撞击强度
耐撞击
被按性能
严衰气候中耐控击和耐压力
门的度
金属嵌件的强度
对角状物机摘击的耐受力
绝续材料、外壳和挡板
耐高热
可辨性等级
干热试验
耐离蚀和老化
8. 2. 9.1
8- 2. 9. 1. 1
8- 2. 9. 1. 2
8. 2. 9. 1. 3
8. 2. 9. 2. 1
8. 2. 9. 2 2
8. 2. 9. 3
8. 2. 9. 4
8, 2. 10.1
8. 2.10.3
耐静力-—型式试验
耐冲击一- 型式试验
耐扭力-—型式试验
钢球擅击的耐受力
型式试验
对钢球摘击和半阻钢质物体压力的耐受力型式试验
耐挑强度
-型式试验
金属嵌件轴向负荷的耐受躯力
对角状物植击的耐受力一
热应力-·—型式试验
可燃性等设一
型式试验
热应力——型式试验
验证耐腐烛和老化
型式试验
型式试验
一型式试验
往:第 2. 3、4.7、12. 2, 1 和 13. 3 项的试验应按服显序在间一样机上进行,所有的其他试验可以根据制造厂的决定在其样机上进行。
8.1.1型式试验(见 8.2)
增加下文：
h）机械强度验证(8.2.9);
）耐高热和耐火的验证(8.2.10);k）耐腐蚀租老化试验（8.2.11)。8.2型式试验
8. 2. 1. 3. 4 不适用
8.2.2介电性能验证
8. 2.2. 1总则
增加：
注：用户电网的参数,可根据厂索与用户之间的协设，要求较高的试验电压位，8.2. 3短路耐受强度验证
8.2. 3. 2. 3主电路试验
在本段的末尾增加：
在CIXC上进行这些试验时，应向进线电路施加短路电流。如果进线电路不止一条，而且每条都有各自的供电电源，那些打算并联（量多三条）使用的，应并联试验。如进线电路是采用熔体保护的，在试验中她应配备设计成最大额定电流的熔体。注：落各进线电路是由同一个电源供电的，例如，在CDC作为配电环形网略的一部分的场合，应用同样的短略电GB 7251. 5—1998
值进行两个短路试验：-个供给并联连接的进线电路；另一个供给其中一条进线电路机械强度的验证
试验应在环境温度为1心～40℃之间进行。除8.2.9.2.1的试验外，一个新的CDC样机可用于每个单独的试验。如果同一台CDC样机要用丁8.2.9中的一项以上的试验，则只有在此样机通过了对它进行的所有试验后，才对防护等级(IP)的第二位特征数进行验证。
所有的试验应在正常使用条件下安装的 CDC 上进行，需要时可以在正常的地平面上安装附加的支撑件,如图 4 ~图 6 给出的那样。除本标准中的 8. 2. 9. 3 的试验外,该 CDC 的门在试验开始就应该是锁闭的,而且在试验过程中始终保持锁闭状态。
8.2.9.1结构强度的验证
8.2.9.1-1耐静力的验证
a）下列试验应在除嵌入式以外的所有类型的CDC上进行;试验1是将一个重力均勾分布的 8 500 N/m的重物压在外壳顶部，时问为5min(见图 2)。试验2是将一个 1 200 N的力相继施加在前部和后部的预角，时间为 5 min（见图2)。b）下述试验应在凹嵌于墙内的CDC上进行：将 60 N的负载相继作用在外壳的每个壁上。在试验中,此负载的心应距离被试边侧壁的缘20 mm,而且应作用于直径为 10 mm 的圆形表面上.。试验结束后，防护等级仍保持为IP34D.门和闭锁装暨仍能正常操作，同时在试验期间，仍保持足够的电气间隙，对于带金属外壳的CDC，没有因为水久的或暂时的变形而引起带电部件与外壳的接触，则认为通过了上述a)项和 b)项的试验。8.2.9.1.2耐冲击负载的验证
此试验适用于所有地面安装式CDC。将质量为15kg装有干沙的沙包，如图3所示，垂直悬吊在被试上方的支点上，该支点应高出该CIDC最高点至少1m，
每次试验应包括对外壳的每个垂直面上部的一次冲击，上述垂直面是指在CIC,被安装在其正常使用位置时所能见到的。每一次试验冲击可以使用·个外壳。注：如果外壳是困形的，试验将包括三次冲击，每次冲击的位置要有120\的角位移，此试验应使用一个可以提到 1 m 高度的吊环,使沙包沿垂直的弧线度下落,以冲击被试 CDC表面的上部大致中心部位（见图4)
试验结束后，防护等级仍保持为IP34D，所有的门和闭锁装置仍能正常操作，同时、在试脸验期间，仍保持了足够的电气问隙，对于带金属外壳的CDC，没有因为永久的或临时的变形而导致带电部件与外壳的接触，则认为通过了此试验，对于带绝缘外壳的CIC，如果满足了适当的条件，至于小的裂痕，表面的裂纹或外皮剥落，只要它们不会妨碍CLC 的运行，则不认为遭到了损坏。8.2. 9. 1. 3耐扭力的验证
此试验仅适用于地面安装式 CDC。进行此试验要利用一个用60mm×60mm×5mm的角铁制作的可水平旅转的框架，其框架臂两端垂直部位为10Omm。CDC要牢牢地固定在其基座上，而框架紧扣其上，使框臂两端与CDC的部和壁部相接触。
CDC的门要关闭，它应承受图5所示的2X1 000 N的扭力，时间为30 9。试验期间：门一直保持关闭状态，而且试验结束后，防护等级仍保持为IP34D，则认为通过了此项试验。
8.2.9.2耐撞击的验证
GB7251.51998
8.2.9.2.1适用于打算在环境温度为40C和一25C范围内使用的CDC的试验进行此试验应采用一个摆锤式的撞击试验器具,它包括一个外轻为 9 mm,长度至少为 1 m 的管了，此摆锤沿垂育的亚度摆动，管子的末端拴有一个质追为 2 kg 的钢球,将它提到 1 m 的高度后下落,使其撞击到被试的 CDC 的表面,所提供的撞击能逐为20J(见图 6）。试验应包括对CDC处于正带使用位置时所能见到的每·一个垂真表面进行一次撞击。每一次撞击试验以使用不同的外壳。
注：如果外壳是困形的,试验将包括三次控市,每次撞击的位置要有 121°的角位愁试验 1 是将 CDC 置于 10~40 C之间的环境温度中至少12 h 后,在此温度下对设备进行试验，试验2是将 CDC臂于一25-\C:的环境温度巾至少12 h后，立即在 10~40的环境激度中进行试验后，防护等级仍保持为IP34D,门和闭锁装置没被损坏;试验期间仍保持足够的电气间隙,带电部与外壳没有因为暂时的永久的变形而发生接触,就认为通过了此试验。在CIC具有绝缘外亮的情说下，如果满足了适当的条作，至小的裂痕，表面的裂纹或外皮剥落，只要它们不会妨碍CL的运行，则不认为遭到了损坏。
8,2, 9, 2.7适合于打算在严寒地区(见 6. 1.1. 2)使用的 CDC 的试验在将 CLC 置]一5_ C的温度下至少 12 h 后立,即在 10~40 C:之间的环境温度下对其进行试验。试验程序如下：
试验1和试验2是用个接地的金属试验件以1500 N的力对外壳上被认为最薄期的10个部位进行撞击，时间为30s。试验件应足半径为100mm土3mm的球体或半球体，表面硬度为IS065051981 中的 HB160.
试验 1 应在空的 CDC 上进行，试验2应在其外充内的元件具有最小电气间隙的CDC上进行，在试验期间，此外应该接地，并且应在所有相互连接的带电部件和外之间施加8.2.2.4规定的交流电压。试验 3 应在空的 C[)C上进行,并使用本标准中 8. 2. 9. 2. 1 描述的撞市试验的器具,担此铁球的质量大约为 15 kg，将此撞击体提高到大约 1 m 处后其下落以撞击被试的 CDC 衰面,以提供大约 150 J的撞击量（见图6）。
试验所包括对CI处于正带使用位置时所能见到的每-一个垂直表面的中心部位进行一次撞击。阐次试验撞而可便用不同的外壳，注，如果外壳是回形的，试验将包括三次摘击，每次撞击的位置要有120\的角位移试验后，防护等级钙保持为IP34门和闭锁装量仍保持良好的功能，则认为通过了试验1。没出现击穿或闪络现象则认为通过了试验2。试验后，防护等级仍至少维持为IP3X则认为通过了试验3。8.2.9.3门的机械强度的验证
本试验适用于外壳的垂直面上带有较接门的所有类型的 CIJC。进行此试验时门要完全打开,并与阻挡机构接触。向门的上边缘距离铰接边 300 mm外施加 50 N的负荷，持续33。除非门被设计成非毁接的，而且在进行维惨或操作时不需借助工具就能将门卸下，否则应童复进行此试验并将负荷增如至450N（见图7)。如果施加50N的负荷后门的铰接无摄坏，而且门、链和闭锁装置的功能没被损坏，另外，施加了450N负荷后，门重新关闭时，防护等级仍保持为IP34D，则认为通过了此试验。如果做后一项试验时：铰接脱落了，若不使用工具即可将其恢复原位.则不视为试验失败。B.2.9.4合成材料中金属嵌件轴向贫荷的耐受能力的验证本试验应对装有每种类型和尺寸金属嵌件的代表性样机上进行。同时，妞果特定规格的嵌件周材料成型的厚度不同时.则在此条件下重复本试验。试验期间,CDC 应完全由平台托任。GB 7251. 5—1998
每个被试嵌件的媒纹孔应装配好，然后施加轴向力500N,以验证能否将嵌件从嵌入位置拔出如果嵌入物没被损坏，并仍在其最初的位置上：而且形成嵌人孔的周围材料也没出现裂纹，则认为通过了试验
注：试验前已有的小裂纹或气泄、如果没函为施加轴向负荷而加或指坏，则可以客略不计。8.2.9.5对角状物机械撞击耐受能力的验证本试验适合于所有类型的CTC
进行此试验要使用本标准8.2.9.1描述的冲击试验的器具，质量为5kg的钢质撞击物，其形状妇图8所示，摘击物被提到0.4切的高度时再使其下落，以撞击被试的CIXC表面，能量为20J(图 6)。每次试验应包括对CDC处于正常使用位置时能看到的每个垂直面上被认为最薄弱的部位的一次撞击。每次试验撞击可用不同的外壳。往：如果外壳是圆形的，妥有二次癌击，每次捷击的位置要有120\的角位移。试验1应在CI>C被置于10～A0℃的温度下至少12h后，在此环境温度下对其进行试验。试验2应在CDC置于25-C温度下至少12h后，立即在10~～40C的坏境温度下对该设备进行试验
由擦击导致的裂纹如都在直径不超过15mm的撞击圈内，则认为通过了试验。如果撞击物的尖端部穿透了CDC的表面，而所形成的孔绝对不能插人一个具有半球形顽端，直径为4m的圆柱形钢质塞规，则认为通过了试验。插人塞规时，施加5N的力。8. 2. 10对高热和火熔的耐受能力的验证8.2. 10.1对高热的受能力的验证从外壳、挡档板和其他绝缘部件，包括电器和元件上的每个绝缘材料的样品，都应经受IEC238规定的热球试验。
被试部分的表面应水平放置，并由一厚度为5mm的钢板支托，再用直径为5mm的球以20N的力压迫此表面。
试验应在下述温度的空间里进行：支撑带电件的部件
与温升高于 40 K 的部件的距离小」: 6 mm 的绝缘件其他部件
(125±2)C
(100±2)℃
(70±2）
1h后，将球从样品上移开，样品浸人冷水中，以使其在10s之内被冷却至室温。测量球对样品所造成的压痕，直径不得超过2mm，当不可能在个设备上进行试验时，则可以在·个合适的部件上进行，其厚度至少为2mm。注：可以利用增划层数达到 2 mm 的厚度。当试验是在原材料上进行时，样品的厚度至少为2mm。8.2.10.2可燃性等级验证
外壳、挡板和其他绝缘部件的帮种材料的有代表性的样品应按照GB/T11020—1989规定的试验方法FH经受可燃性试验。以五个样品为一组，每一组都能按照GB/T11020--1989归人FH一40mm级，则认为遭过了试验。
8.2.10.3十热试验
应将完整的CTDC放置在一个恒温箱中，此恒温箱的温度在2～3h内升至（100士2)℃，并维持此温度h。
经检查没有明显的损坏迹象，则认为通过广试验。8.2.11耐腐蚀、耐老化的验证
如果制造厂与用户之间有协议，可以参照1SO9223对耐腐蚀性能和预期寿命进行认可时，下述试验则无需进行。
GB 7251.5—1998
在所有其他情况下,任何类型的 CIC 都应经受下列试验,以验证耐腐蚀性能：8.2.11.1内装部件，包括电器和元件内装部件，包括电器和元件，应该进行试验，以检查它们是否符合GB/T2423.4—1993规定的交变热试验的要求:严醋等级—温度 55℃,循环 6次,变量 1。试验完成后，应将样品移出试验室，试验后，如末出现肉眼可见的锈斑，裂纹和其他损坏，则认为通过了此试验，但是防护层表面的蚀班是充许的。
8.2.11.2用合成材料制作的或用金属材料制作但完全由合成材料涂的外装部件用合成材料制作的或用金属材料制作但完全由合成材料涂覆的外装部件应经受下述试验UV（紫外线2试验根据ISO4892-2:1994方法A，用氙灯进行17次循环,总的试验周期为500h.喷雾循环5~-25,
验证固态合成材料仍保留了至少70%的抗拉强度和延伸率，则认为通过了此试验：具有出合成材料涂覆的金属部件的同一样机应经受下述试验，8.2.11.3带有或没有金属或合成材料防护层的金属材料制作的外装部件带有或没有金属或合成材料防扩层的念属材料制作的外装部件应经受下述试验：在规定的温度和正力条件下，首先将样品暴露在中性盐雾中（氯化钠浓度为5%），然后置于二双化硫的饱和气体中（二氧化硫的初始体积浓度为667×10-°)。8. 2. 11. 3. 1 试验仪器
盐雾试验的设备基本包括GB/T2423.17中要求的试验箱室和喷喜设施进行二氧化硫饱和气体试验要将试验样品及其支架放置在充满二氧化硫饱和气体的气密的箱室中。外壳应用情性材料制作,应具有（300士30）1.的容量,并应符合IS0 3231中对外壳的要求。8. 2. 11. 3. 2试验程序
形成盐雾的游液涨度为（5土1)%，试验箱的温度应维持在（35士2)℃。二氧化硫饱和气的形减是靠向密闭的试验箱输送体积浓度为 0. 心67为的一氧化硫 0,2 1.它可以来源于瓦斯瓶,或产生于外壳内出现的化学反放（见注)。试验包括两个相同的12d的周期。每个12 d的周期包括：
7 d(168 h)暴露于盐雾中。
5 d120 h)循环地在二氧化疏饱和气体中暴露 8 h,此期间温度上升至(40士3)r,然后问数 16 h并旺外克的门是打开的，暴露的时间总共为40 h,间默的时间总共为80 h。12d以店+用去离子水冲洗样品。注：在试验设备内部用酸性较强的硫胺酸(HSO:NH,)处理髋酸钢(Na,S,O:)可形成二氧化髋。巯胺酸(HSO,NH:)足唯-种容易储存的体尤机腰。
此方法是将过量的确酸钠溶」水中，得出反应式：NaS,O,+H,O --*2NaHSO,
然后加人一定量的硫胺酸，生成反应式：NaHSO,+HSO,NH,→NaSO,NH:+H2O-$O2整个过程的反应试为：
Na,SO.+2HSO.NH+2NaSO,NH:+HO+$02在温度为0C，压力为760×133Pa的正常条件下，要获得11二氧化硫(S0,).需要4.24岛硫酸钠4. 33 % 胺酸。
8. 2. 11. 3. 3试验结束后,将样品移出试验箱。GB 7251. 51998
检查样品，如果没有肉可见的锈蚀、裂痕和其他损坏，则认为通过了试验。然而，防护层的表面腐蚀是允许的。在有疑问的情况下,可以参照1SO 4628-3:1982以验证被试样品是否符合标样Ri1。用户
中压/低压宽电所
连拨点
图 1 典型配电网
图2耐拉力试验图解
一熊动另环
沙粒尺寸 0. 5 - 0. 8
操故环
只在龄面嗜
种由测应该是无瞻疑的
材料：
任间带柔制性的，不会因
击爆裂的造合材料
尺寸单位imm
图3进行耐冲出试验的沙包图例
