【国家标准(GB)】 形状和位置公差 通则、定义、符号和图样表示法

GB/T 1182—1996

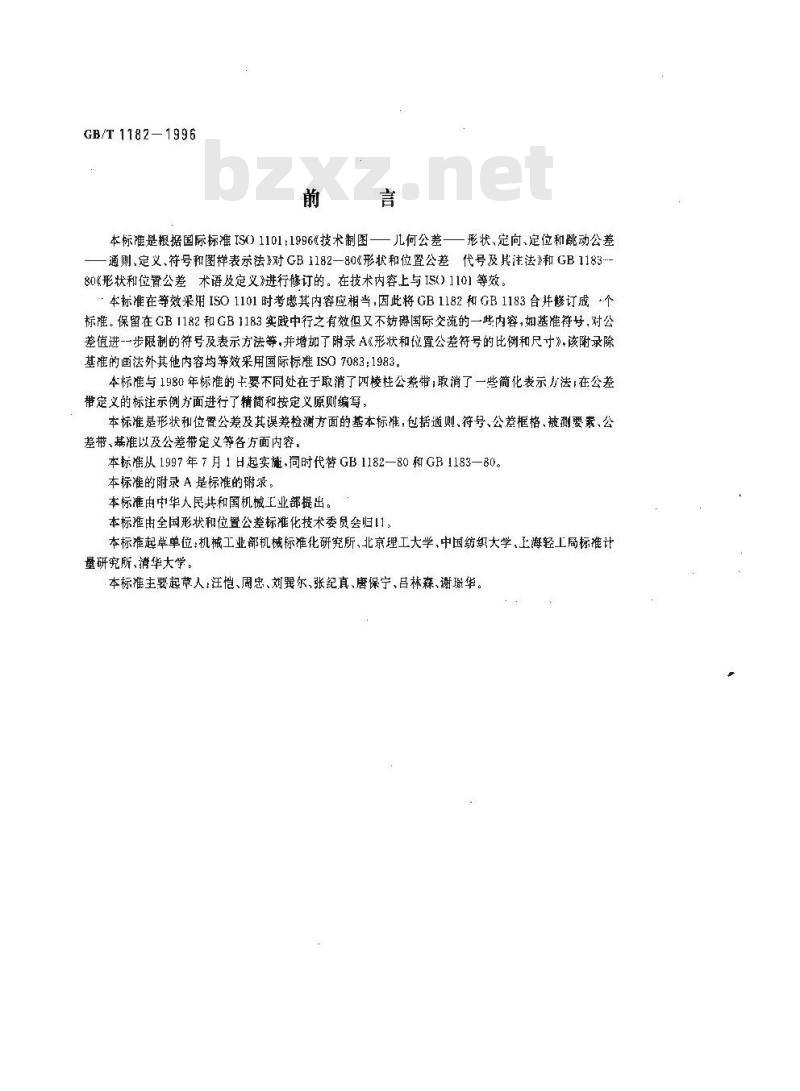

本标准是根据国际标准IS0)1101:1996技术制图—儿何公差——形状，定向、定位和跳动公差通则.定义、符号和样表示法》对GB1182—80&形状和位置公差代号及其注法和GB1183--80形状和位置公差术语及定义\进行修订的。在技术内容上与IS)1101等效。本标准在等效采用 ISO 1101 时考虑其内容应相当,因此将 GB 1182 和 GB 1183 合并修订成 +个标准。保留在GB 1182 和 GB 1183 实践中行之有效但又不妨碍国际交流的一些内容,如基准符号,对公差值进--步限制的符号及表示方法等，并增加了附录A《形状和位置公差符号的比例和尺寸》，该附录除基准的画法外其他内容均等效采用国际标准ISO7083;1983。本标准与1980年标准的卡要不同处在于取消了四棱柱公差带，取消了一些简化表示,为法在公差带定义的标注示例方面进行了精简和按定义原则编写：本标准是形状和位置公差及其误差检测方面的基本标准，包括通则.符号、公差框格、被测要素、公差带、基准以及公差带定义等各方面内容。本标准从1997年 7月1 日起实施,同时代替GB1182—80和GB 1183—80。本标准的附录 A 是标准的附录。本标准由中华人民共和国机械工业部提出。本标推由全国形状和位置公差标准化技术委员会归!1，本标准起草单位：机械工业部机械标准化研究所、北京理工大学，中国纺织大学，上海轻工标准计量研究所、消华大学。
本标准主要起草人汪恺、周忠、刘罗尔、张纪真、唐保宁、吕林森、谢墩华。GB/T1182—1996
ISO前言

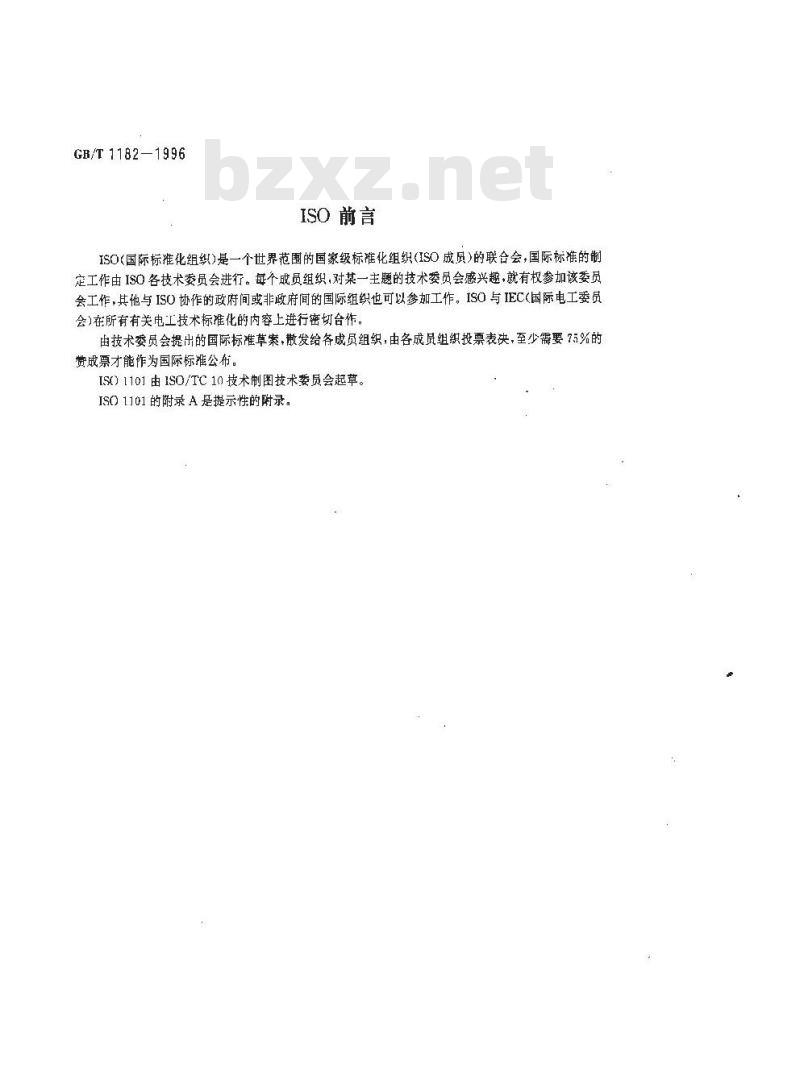

ISO(国际标准化组织)是一个世界范围的国家级标化组织(ISO成员）的联合会，国际标准的制定工作由ISO各技术委员会进行。每个成员组织，对某一主题的技术委员会感兴趣，就有权参加该委员会工作，其他与ISO协作的政府间或非政府间的国际组织也可以参加工作。ISO与IEC(国际电工委员会)在所有有关电工技术标准化的内容上进行密切合作。由技术委员会提出的国际标准草案，散发给各成员组织，由各成员组织投票表决，至少需要75%的费成票才能作为国际标准公布。IS()1101由IS0/TC 10技术制图技术委员会起草。JSO 1101 的附录A是提示性的附录。中华人民共和国国家标准
形状和位置公差
通则、定义、符号和图样表示法Geomctrical tolerancl ng

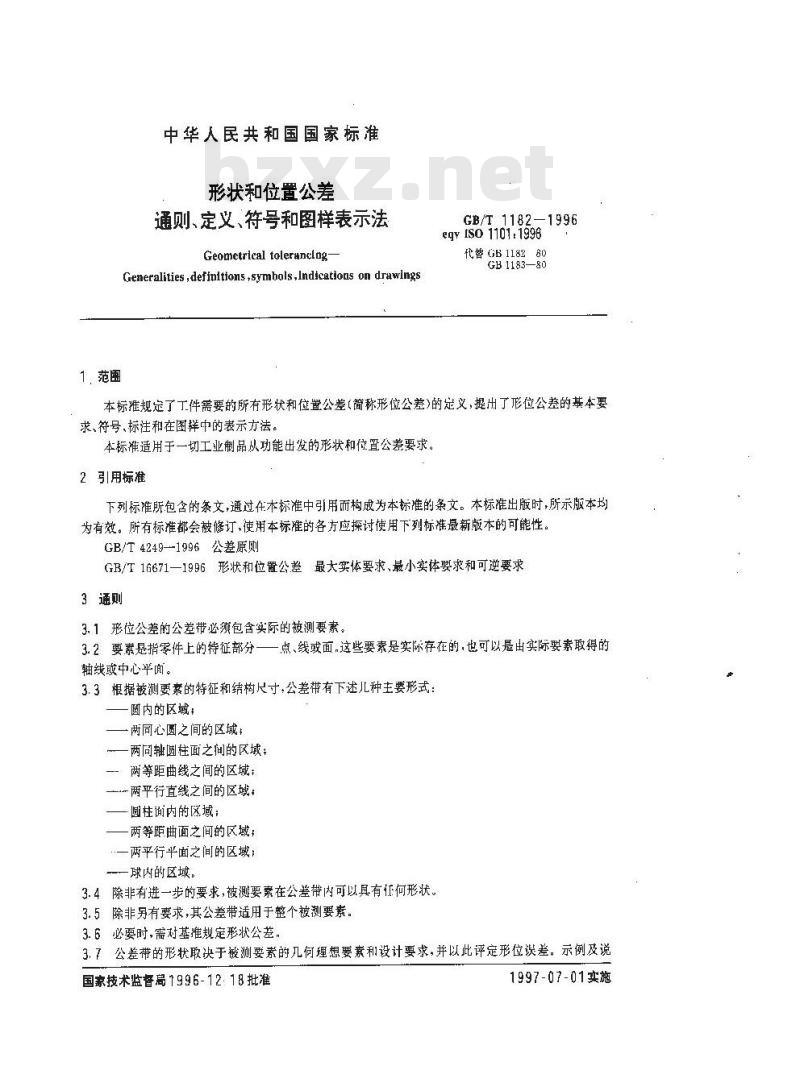

Generalities,definitions symbols,lndications on drawings1范围
GB/T 1182—1996
eqyiso1101:1996
代GB118280
GB1183—80
本标推规定了工件需要的所有形状和位置公差（简称形位公差的定义，提出了形位公差的基本要求、符号、标注和在图样中的表示方法。本标准适用于一切工业制品从功能出发的形状和位置公差要求。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订、使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T4249--1996公差原则
GB/T16671—1996形状和位置公差最大实体要求，最小实体要求和可逆要求3通则
3.1形位公差的公差带必须包含实际的被测要素。3.2要素是指零件上的待征部分—点、线或面.这些要素是实际存在的，也可以是由实际要素取得的轴线或中心平面。
3.3根据被测要素的特征和结构尺寸，公差带有下述儿种主要形式：圆内的区域；
两同心圆之间的区域
两同轴圆柱面之间的区域；
两等距曲线之间的区域：
“-两平行直线之间的区域，
圆柱询内的区域；
两等距曲面之间的区域
—两平行平面之间的区域：
一球内的区域。
3.4除非有进一步的要求，被测要素在公差带内可以具有征何形状。3.5除非另有要求，其公差带适用于整个被测要素。3.6必要时，需对基准规定形状公差，3.7公差带的形状取决于被测要素的几何理想要素利设计要求，并以此评定形位误差。示例及说国家技术监督高1996-12:18批准1997-07-01实施
明如下。
GB/T 1182—1996

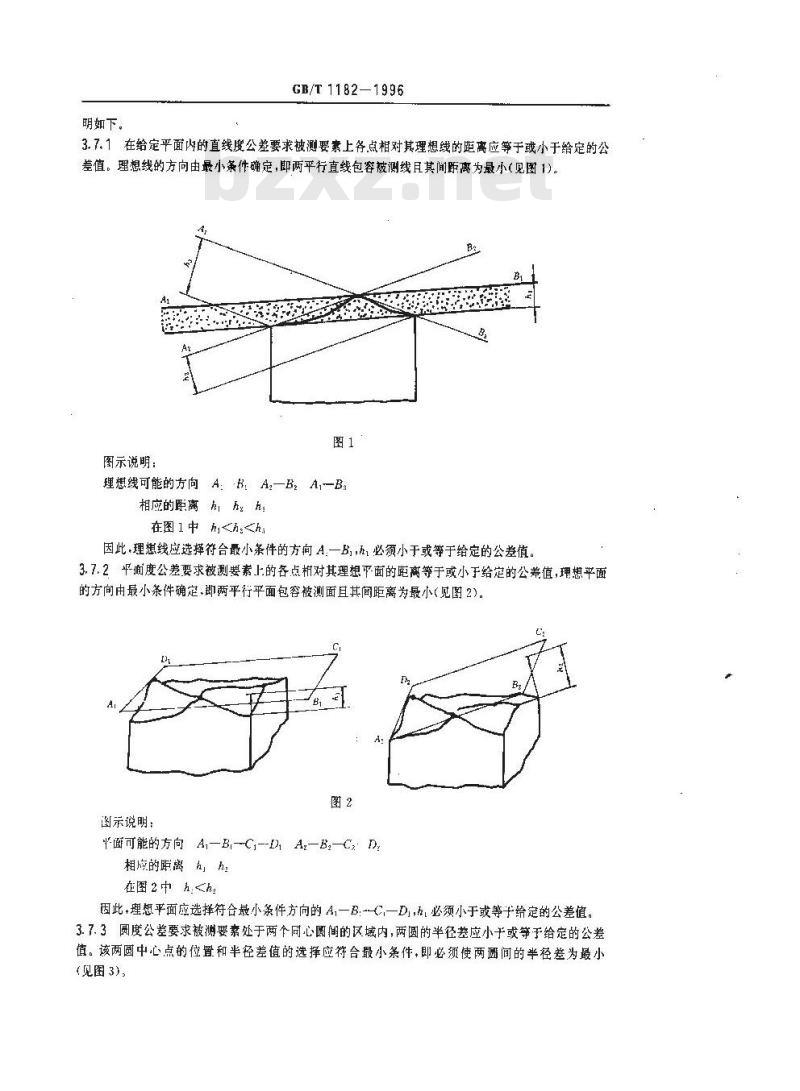

3.7.1在给定平面内的直线度公差要求被测要素上各点相对其理想线的距离应等于或小于给定的公差值。理想线的方向由最小条件确定，即两平行直线包容被测线且其间距离为最小（见图1)。图1
图示说明：
理想线可能的方向A:B:A2—B，A,-B相应的距离hhh
在图1中hh
因此.理想线应选择符合最小条件的方间A.一B,，h1必须小于或等于给定的公差值。3.7.2平面度公差要求被测要素上的各点相对其理想平面的距离等于或小于给定的公差值，理想平面的方向由最小条件确定、即两平行平面包容被测面且其间距离为最小（见图2)。图2
图示说明：
面可能的方向A,—B,-C,--A—B—CD,相应的距离缸，h
在图2中h.h
因此，理想平面应选择符合最小条件方向的A,一B:C,一D,h必须小于或等于给定的公差值。3.7.3圆度公差要求被测要紊处于两个同心圆间的区域内，两圆的半径差应小于或等于给定的公差值。该两圆中心点的位置和半径差值的选择应符合最小条件，即必须使两圆间的半径差为最小（见图3），
图示说明：
GB/T 1182 --1996
两同心圆的中心点位置和最小长径差可能是：以A：圆中心点C,定位的两个同心圆：以A,圆中心点C,定位的半径差为最小的两个同心圆。相应的半径和

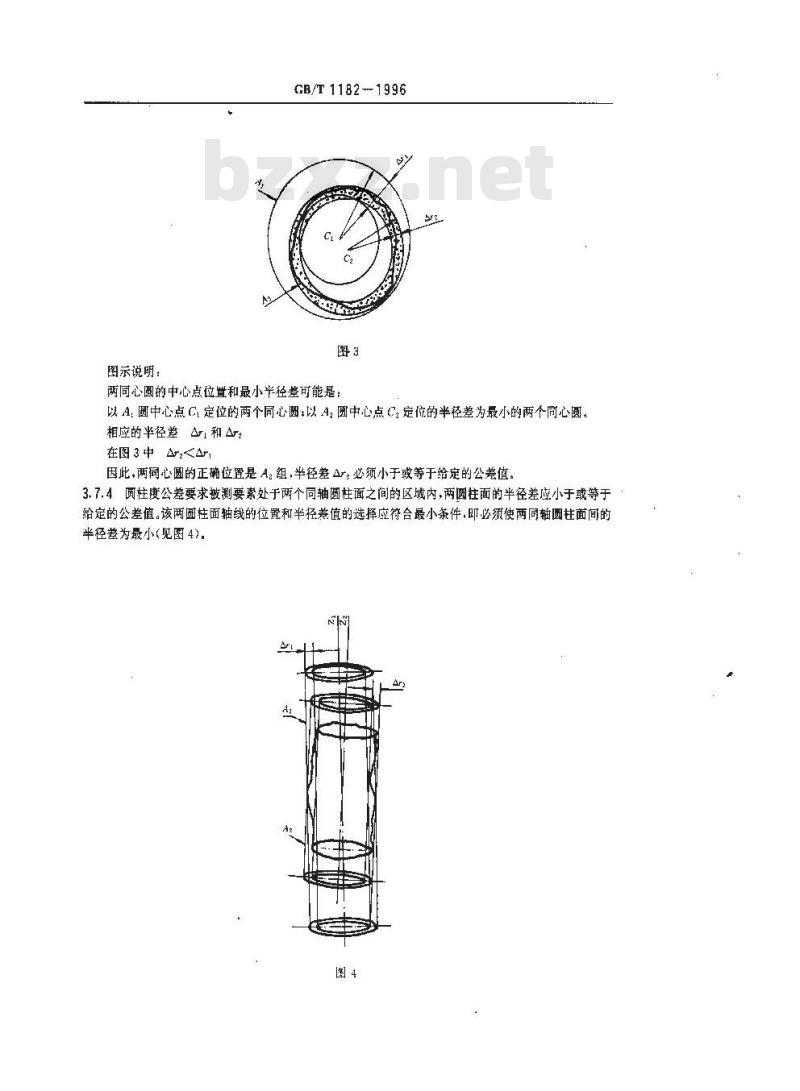

在图 3中 Ar,因此，两同心圆的正确位置是A，组，半径差△，必须小于或等于给定的公差值。3.7.4圆柱度公差要求被测要素处于两个同轴圆柱面之间的区域内，两圆柱面的半径差应小于或等于给定的公差值。该两圆柱面轴线的位置和半径差值的选择应符合最小条件，即必须使两同轴圆柱面间的半径差为最小(见图4).
图示说明：
GB/I 1182—1996
两同轴圆柱面的轴线位置和最小半径差可能是：以 A,圆柱面的轴线 Z,定位的两个同轴圆柱面;以 A,圆柱面的轴线2.定位的两个同轴圆柱面相应的半径差Ari 和 Arg
在图4Arg因此，两同轴圆柱面的正确位置是A，组，半径差Ar；必须小于或等于给定的公差值。4符号
4.1公差特征项目的符号见表1
4.2被测要紊，基准要素的标注要求及其他附如符号见表2。表1
形状或位置
将征项目
直线度
平面度
圆柱度
线轮席度
面轮廊度
平行度
垂直度
倾斜度
位胃度
同轴(同心)度
对称度
圆践动
全距动
有或无基准要求
有或无
有或无
被测要素的标注
用字母
基准要素的标注bZxz.net
基准日标的标注
理坨正确尺寸
包睿要求
最大实体要求
最小实体要求
可逆要求
延伸公差带
自由状态(非刚性零作)条件
全周（轮廊）
GB/T 1182—1996
表1、表2中符号的比例和尺寸见附录A(标准的附录)5公考框格
5.1公差要求在矩形方中给出，该方框由2格或多格组成。框格中的内容从左到右按以下次序填写（见图5、图6、图7、图8）
公差特征的符号，
公差值用线性值，如公差带是圆形或圆柱形的则在公差值前加注；如是球形的则加注“S”，如需要，用一个或多个字母表示基准要素或基准体系（见图6、图7和图8)。0.1
GB/T1182—1996
Sst0.1A8G
5.2当一个以上要素作为被测要素,如 6 个要素,应在框格上方标明,如\6×”“6 槽\(见图 9)。6X点
5.3如要求在公差带内进一步限定被測要素的形状，则应在公差值后面加注符号（见表3)。表3
只许中间向材料内凹下
只许中间向材料外起
只许从左至右减小
只许从右至左减小
5.4如对同一要素有一个以上的公差特征项日要求时，为方便起见可将一个框格放在另一个框格的下面（见图10)。
6被测要素
用带箭头的指引线将框格与被测要素相连，按以下方式标注当公差涉及轮廊线或表面时（见图11和图12),将箭头置于要素的轮廓线或轮廓线的延长线上（但必须与尺寸线明显地分开）t当指向实际表面时（见图13)，箭头可置于带点的参考线上，该点指在实际表面上！当公差涉及轴线，中心平面或由带尺寸要素确定的点时，则带箭头的指引线应与尺寸线的延长7公塑带
GB/T 1182—1996
7.1除非另有规定（见图21和图22）.公差带的宽度方向就是给定的方向（见图17和图18）或垂直于被测要紊的方向（见图19和图20)。a)
对于圆度、公差带的宽度是形成两同心圆的半径方向。图18
图 22
注：图21中的角度（包括90)必颈注出。7.2如在公差值前加注\4”，则公差带是圆柱形或圆形；如加注“S4\,则是球形（见图23和图24)。图23
GB/T 11821996
7.3对几个表面有同一数值的公差带要求，其表示法可按图25和图26所示。可1
7.4用同一公差带控制几个被测要素时，应在公差框格上注明\共面”或\共线”（见图27和图28)。共面
8基准
3XA共断
8.1相对于被测要素的基准，由基准字母表示。带小圆的大写字母用细实线与粗的短横线相连（见图29),表示基准的字母也应注在公差框格内（见图30)。图29
注：ISO1101中规定的基准符号为8.2带有基准字母的短横线应置放于：GB/T 1182-1996
一当基准要素是轮廓线或表面时（见图31),在要素的外轮廓上或在它的延长线上(但应与尺寸线明显的错开),基准符号还可置于用圆点指向实际表面的参考线上（见图32)；图31
一当基准要素是轴线或中心平面或由带尺寸的要素确定的点时，则基准符号中的线与尺寸线图36
8.4任选基准的标注方法见图39
9特殊表示法
GB/T1182-1996
9.1全周符号
形位公差特征项日如轮廓度公差适用于横截面内的整个外轮廊线或整个外轮廓面时，应采用全周符号，见图40和图41。
9.2螺纹、齿轮和花键标注
在-般情况下，螺纹轴线作为被测要索或基准要素均为中径轴线，如采用大径轴线则应用*MD\表示，采用小径轴线用“LD\表示（见图42和图43)。由齿轮和花键轴线作为被测要素或基准要索时，节径轴线用\PD\表示，大径（对外齿轮是顶圆直径，对内齿轮是根圆直径）轴线用“MD\表示.小径（对外齿轮是根圆直径，对内齿轮为顶圆直径）轴线用“LD\表示。
