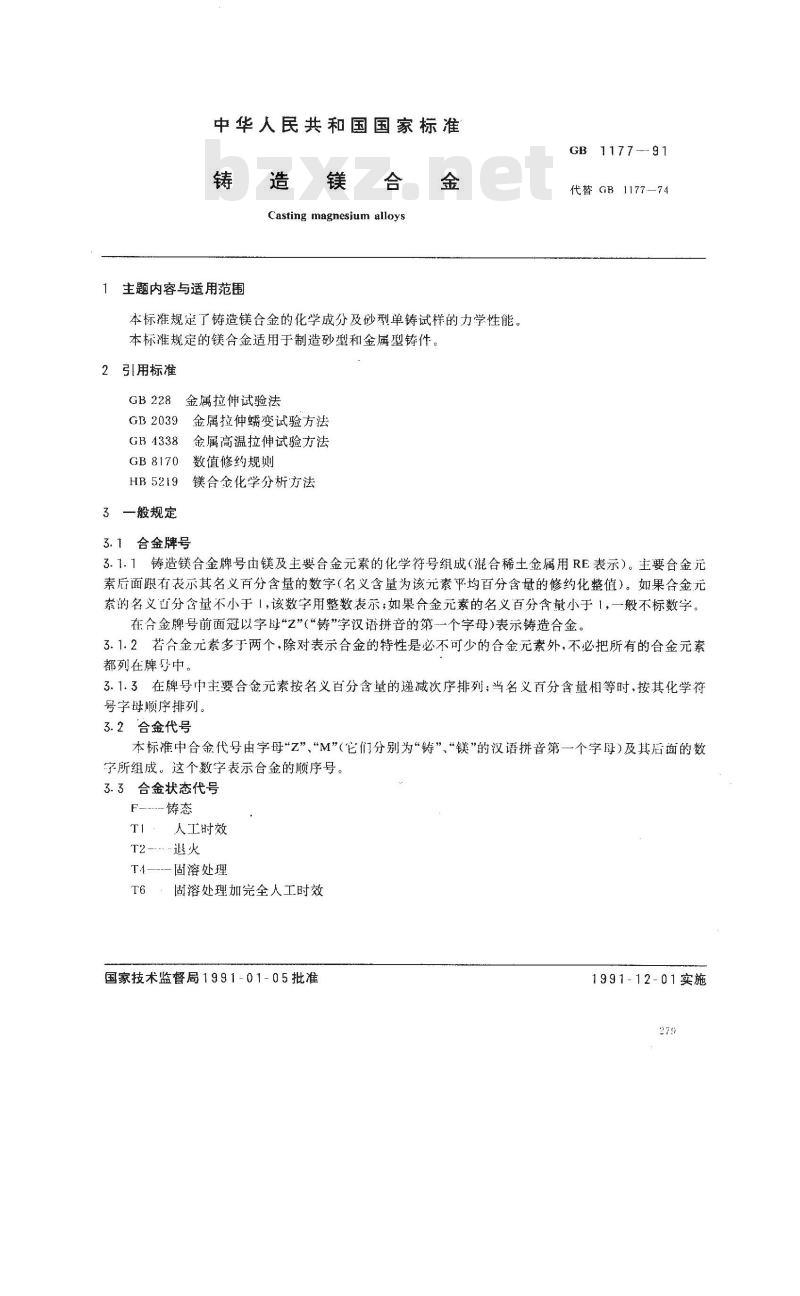

【国家标准(GB)】 铸造镁合金

中华人民共和国国家标准
铸造镁
Casting magnesiun alloys
主题内容与适用范围
本标准规定了铸造镁合金的化学成分及砂型单铸试样的力学性能。本标准规定的镁合金适用于制造砂型和金属型铸件。2引用标准
GB228金属拉伸试验法
GB2039
金属拉伸蠕变试验方法
金属高温拉伸试验方法
GB4338
GB8170
数值修约规则
HB5219
镁合金化学分析方法
3一般规定
3.1合金牌号
GB1177 --- 91
代替GB1177—74
3.1.1铸造镁合金牌号由镁及主要合金元素的化学符号组成（混合稀土金属用RE表示）。主要合金元素后面跟有表示其名义百分含量的数字（名义含量为该元素平均百分含量的修约化整值）。如果合金元素的名义凹分含量不小于「,该数字用整数表示；如果合金元素的名义百分含量小于1，一般不标数字。在合金牌号前面冠以字母Z\(“铸”字汉语拼音的第一个字母)表示铸造合金。3.1.2若合金元素多于两个，除对表示合金的特性是必不可少的合金元素外，不必把所有的合金元素都列在牌号中。
3.1.3在牌号中主要合金元素按名义百分含量的递减次序排列；当名义百分含量相等时，按其化学符号字母顺序排列。
3.2合金代号
本标准中合金代号由字母“Z”、“M”(它们分别为“铸”、“镁”的汉语拼音第一个字母)及其后面的数字所组成。这个数字表示合金的顺序号。3.3合金状态代号
人工时效
T2.--退火
T4.-固溶处理
固溶处理加完全人工时效
国家技术监餐局1991-01-05批准1991-12-01实施
技术要求
GB1177—91

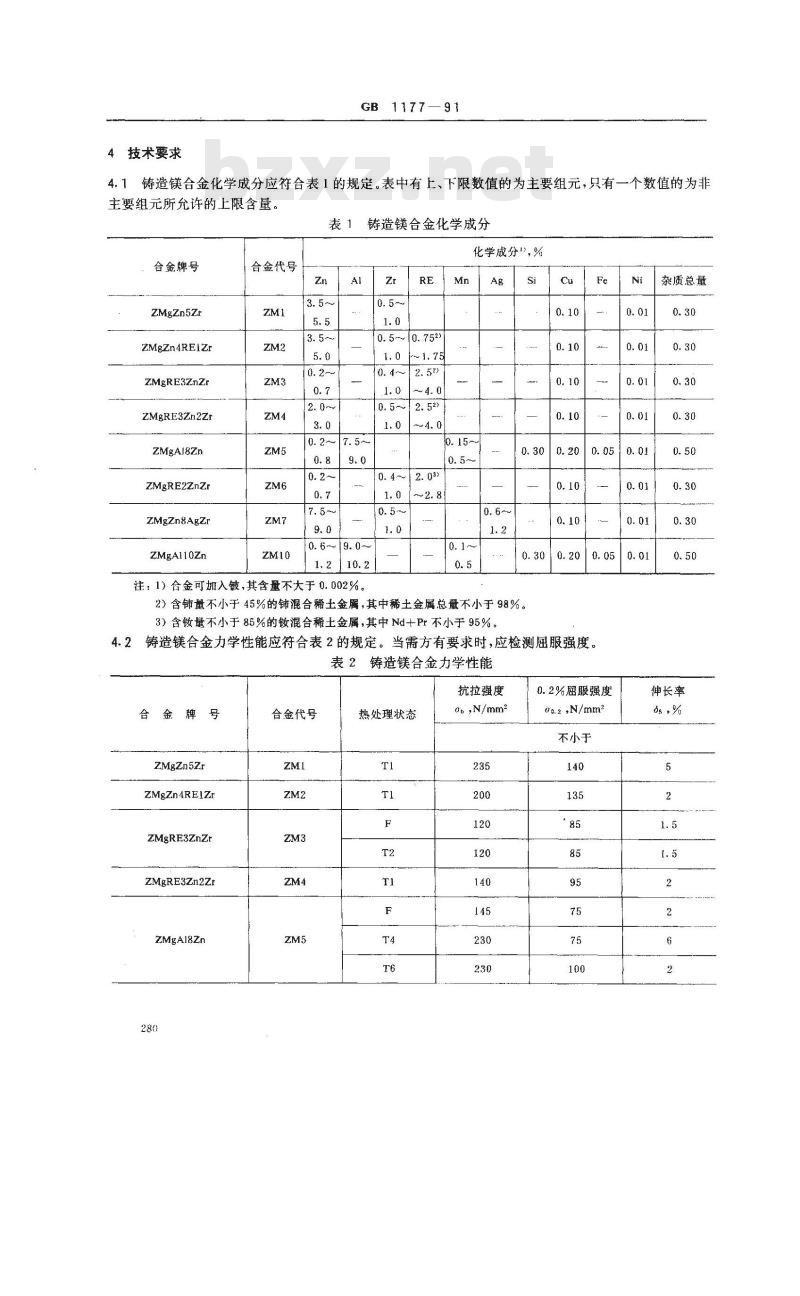

铸造镁合金化学成分应符合表1的规定。表中有上、下限数值的为主要组元，只有一个数值的为非4.1
主要组元所允许的上限含量。
合金牌号
ZMgZn5Zr
ZMgZn4REIZr
ZMgRE3ZnZr
ZMgRE3Zn2Zt
ZMgAI8Zn
ZMgRE2ZnZr
ZMgZn8AgZr
ZMgA110Zn
合金代号
铸造镁合金化学成分
化学成分\)，%
0.5~0.752)
1. 0 ~1. 75
0. 2~7. 5~
0. 6~|9. 0~
注：1）合金可加入铍，其含量不大于0.002%。2）含铺量不小于45%的铺混合稀土金属，其中稀土金属总量不小于98%。3）含钕量不小于85%的敏混合稀土金属，其中Nd+Pr不小于95%。Fe
铸造镁合金力学性能应符合表2的规定。当需方有要求时，应检测屈服强度。4.2
表2铸造镁合金力学性能
抗拉强度
合金牌号
ZMgZn5Zr
ZMgZn4REIZr
ZMgRE3ZnZr
ZMgRE3Zn2Zr
ZMgA18Zn
合金代号
热处理状态
ab ,N/mm2
0. 2%癌服强度
0.2 ,N/mm*
不小于
杂质总量
伸长率
合金牌号
ZMgRE2ZnZr
ZMgZn8AgZr
ZMgAl10Zn此内容来自标准下载网
合金代号
GB 1177 91
续表2
抗拉强度
Ow,N/mm2
热处理状态
10.2%癌服强度
00.2,N/mm2
不小于
伸长率

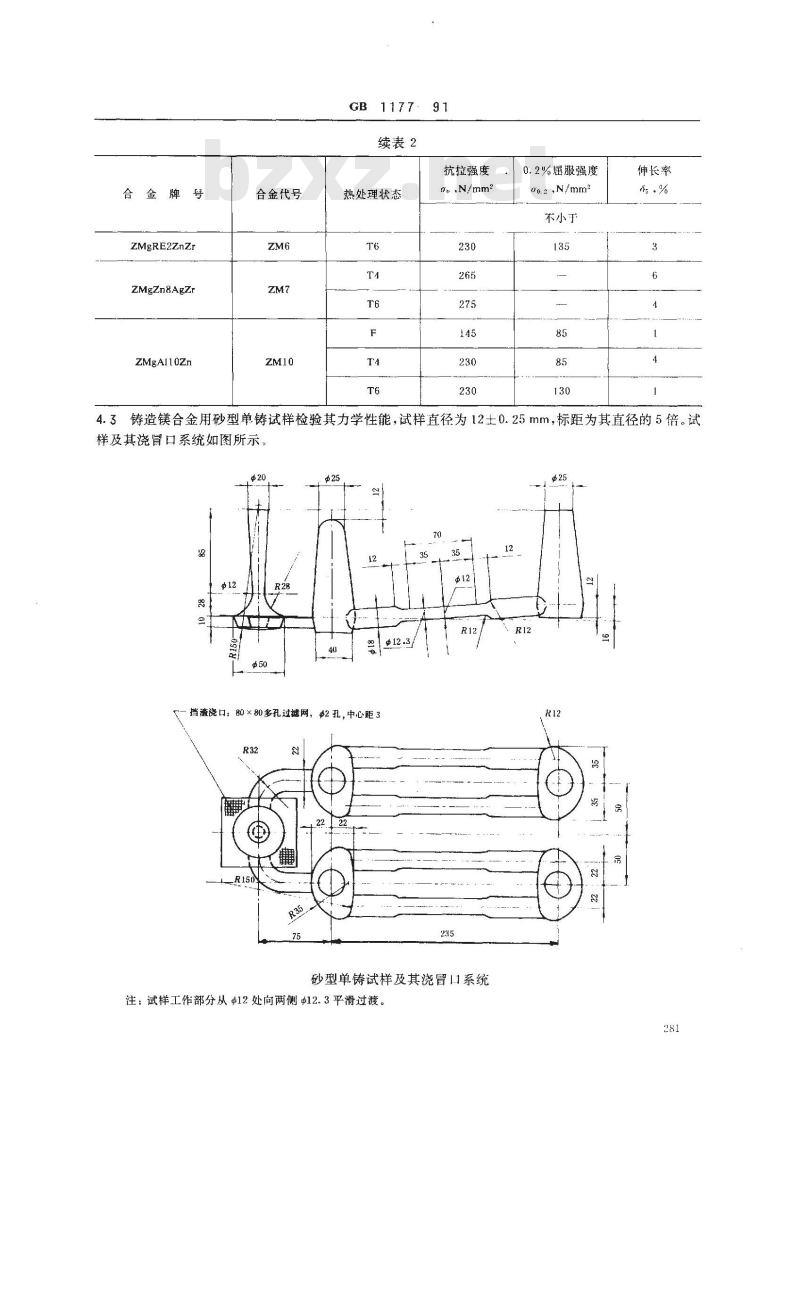

4.3铸造镁合金用砂型单铸试样检验其力学性能，试样直径为12士0.25mm，标距为其直径的5倍。试样及其浇實口系统如图所示
挡渣浇口：80×80多孔过滤网，本2孔，中心距3R32
砂型单铸试样及其浇冒川系统
注：试样工作部分从Φ12处向两侧12.3平滑过渡。R12
GB 1177—91
4.4当需要检查合金的高温力学性能时，其具体检查项目和选用指标可按附录A（参考件）由供需双方协商后，在专用技术文件中予以规定。4.5当测得的化学成分和力学性能数值遇界限值时，按本标准的有效位数进行修约。修约规则按GB8170规定，强度修约到5N/mm2。5试验方法
5.1化学成分
合金化学成分分析按HB5219.【～5219.12进行，在保证分析精度的条件下，允许使用其他方法。对分析结果有争议时，应按HB5219.1~52.19.12进行仲裁。5.2力学性能
5.2.1单铸试样带铸皮进行检验。试样上的毛刺和切割了浇注系统的部位，应清理干净。5.2.2由于试验本身故障或试样断口上有目视可见的爽渣、气孔等缺陷而造成试验结果不合格时，应补试样重新进行试验。
5.2.3每炉合金不论采用何种铸造方法浇注铸件，都允许用砂型单铸试样检验合金力学性能。5.2.4拉伸性能检验按GB228进行。282
GB1177 --- 91
附录A
铸造镁合金砂型单铸试样的高温力学性能(参考件）

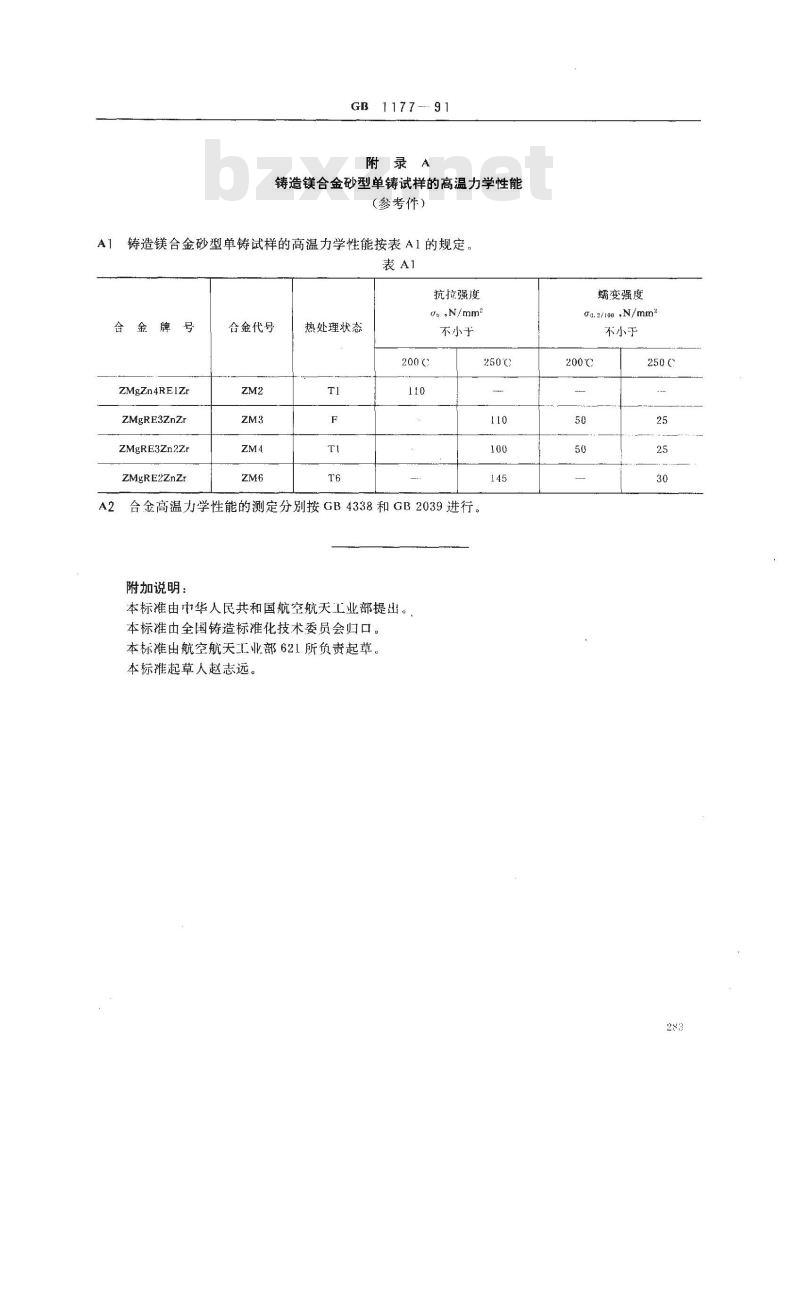

铸造镁合金砂型单铸试样的高温力学性能按表A1的规定。Al
抗拉强度
合金牌号
ZMgZn4REIZr
ZMgRE3ZnZr
ZMgRE3Zn2Zr
ZMgRE2ZnZt
合金代号
热处理状态
Un,N/mm2
不小于
200℃
A2合金高温力学性能的测定分别按GB4338和GB2039进行。附加说明：
本标准由中华人民共和国航空航天工业部提出。本标准由全国铸造标准化技术委员会归口。本标准出航空航天工业部621所负责起草。本标起草人赵志远
250℃
蠕变强度
Ga.2/t0,N/mm*
不小于
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
