【国家标准(GB)】 铸造锌合金

GB/T 1175

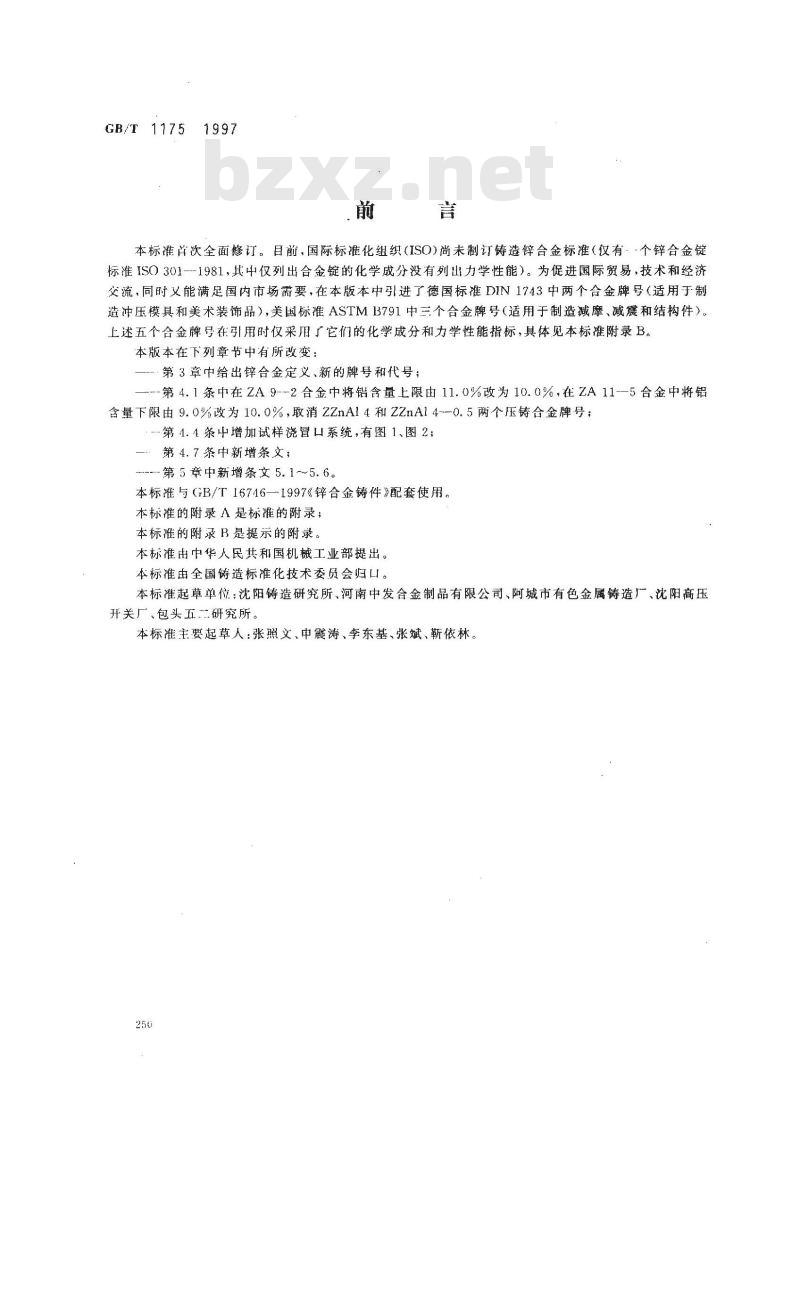

本标准首次全面修订。目前，国际标准化组织（ISO)尚未制订铸造锌合金标准（仅有。·个锌合金锭
标准ISO301--1981，其中仅列出合金锭的化学成分没有列出力学性能）。为促进国际贸易，技术和经济交流，同时义能满足国内市场需要，在本版本中引进了德国标准DIN1743中两个合金牌号（适用于制造冲压模具和美术装饰品），美国标准ASTMB791中三个合金牌号（适用于制造减摩、减震和结构件）。上述五个合金牌号在引用时仅采用广它们的化学成分和力学性能指标，具体见本标准附录B。本版本在下列章节中有所改变：第3章中给出锌合金定义、新的牌号和代号；\-第4.1条中在ZA9--2合金中将铝含量上限由11.0%改为10.0%，在ZA11-5合金中将铝含量下限由9.0%改为10.0%，取消2ZnA14和ZZnA14-0.5两个压铸合金牌号；第4.4条中增加试样浇冒口系统，有图1、图2；第4.7条中新增条文；
第5章中新增条文5.1~5.6。
本标准与（GB/T16746—1997《锌合金铸件》配套使用本标准的附录A是标准的附录；
本标准的附录 B是提示的附录。本标准由中华人民共和国机械工业部提出。本标准由全国铸造标准化技术委员会归口。本标准起草单位：沈阳铸造研究所、河南中发合金制品有限公司、阿城市有色金属铸造厂、沈阳高压升关厂、包头五研究所。
本标淮主要起草人：张照文、申震涛、李东基、张斌、靳依林。250

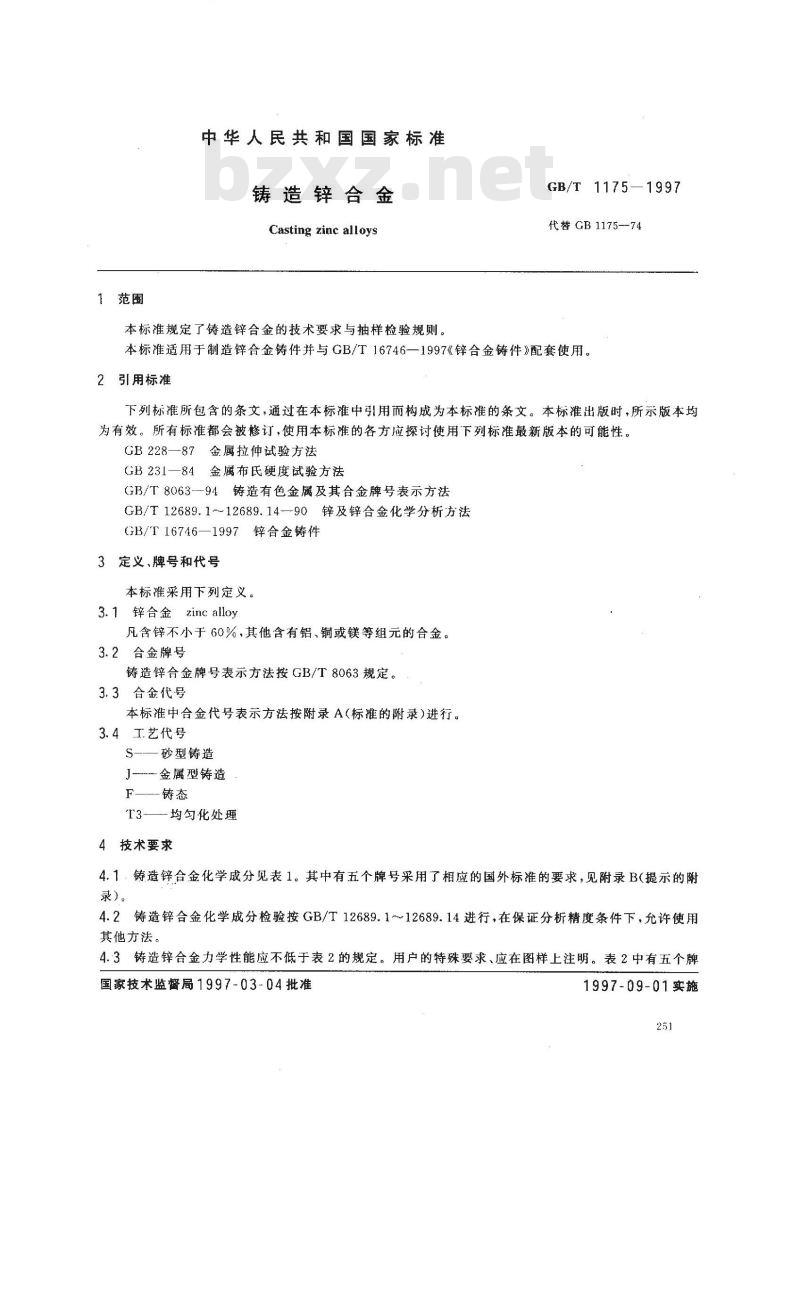

中华人民共和国国家标准
铸造锌合金
Casting zinc alloys
GB/T 1175-
—1997
代替 GB 1175--74
本标准规定了铸造锌合金的技术要求与抽样检验规则。本标准适用于制造锌合金铸件并与GB/T16746—1997《锌合金铸件》配套使用。2引用标准www.bzxz.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB228—87金属拉伸试验方法
GB231—84金属布氏硬度试验方法GB/T8063--94铸造有色金属及其合金牌号表示方法GB/T12689,1~12689.14-90锌及锌合金化学分析方法GB/T16746—1997锌合金铸件
3定义、牌号和代号
本标准采用下列定义。
3.1 锌合金　 zinc alloy
凡含锌不小于60%、其他含有铝、铜或镁等组元的合金。3.2合金牌号
铸造锌合金牌号表示方法按GB/T8063规定。3.3合金代号
本标准中合金代号表示方法按附录A(标准的附录)进行。3.4工艺代号
S-—砂型铸造
J-金属型铸造
F——-铸态
均匀化处理
4技术要求
4.1.铸造锌合金化学成分见表1。其中有五个牌号采用了相应的国外标准的要求，见附录B（提示的附录）。
4.2铸造锌合金化学成分检验按GB/T12689.1～12689.14进行，在保证分析精度条件下，允许使用其他方法。
4.3铸造锌合金力学性能应不低于表2的规定。用户的特殊要求、应在图样上注明。表2中有五个牌国家技术监督局1997-03-04批准1997-09-01实施
GB/T1175—1997

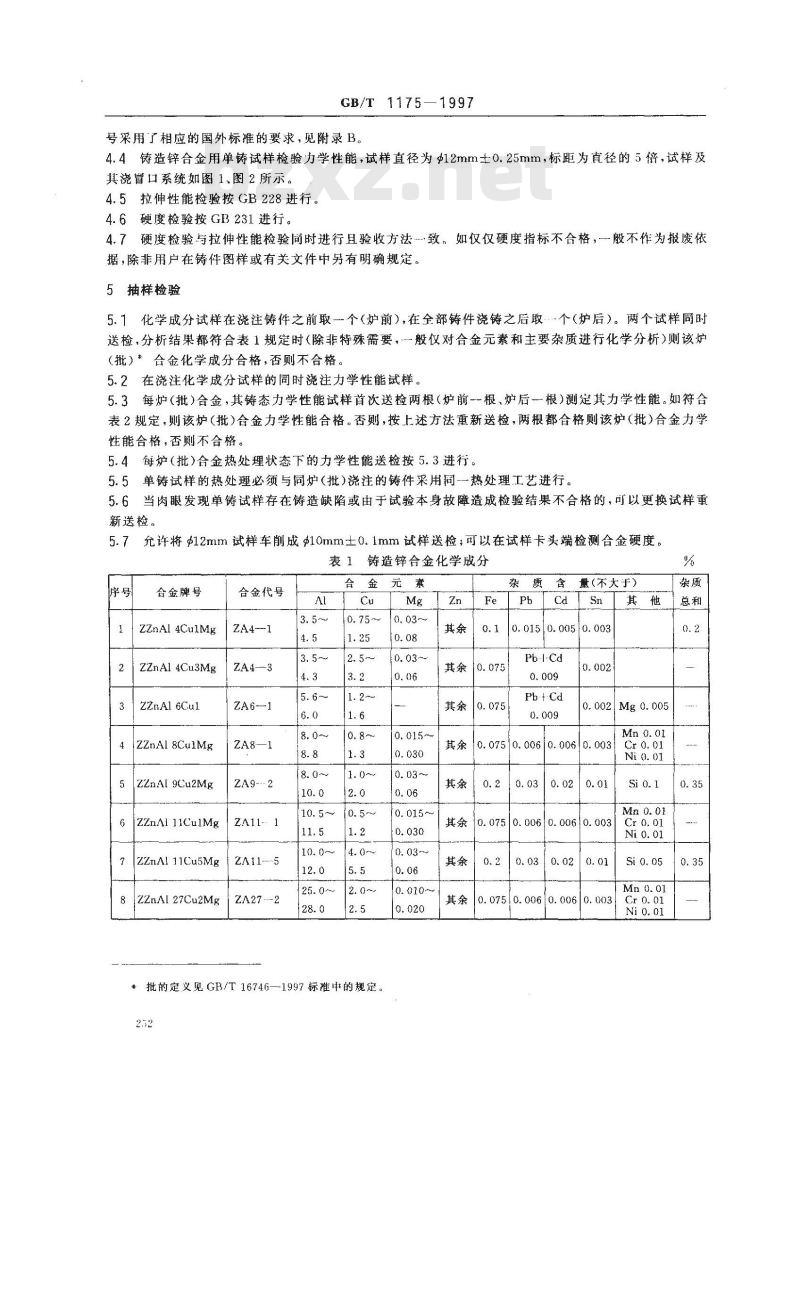

号采用了相应的国外标的要求，见附录B。4.4铸造锌合金用单铸试样检验力学性能，试样直径为$12mm士0.25mm，标距为直径的5倍，试样及其浇冒口系统如图1、图2所示。4.5拉伸性能检验按GB228进行。4.6硬度检验按GB231进行。
4.7硬度检验与拉伸性能检验同时进行且验收方法致。如仅仅硬度指标不合格，一般不作为报废依据，除非用户在铸件图样或有关文件中另有明确规定。5抽样检验
5.1化学成分试样在浇注铸件之前取一个（炉前)，在全部铸件浇铸之后取个（炉后）。两个试样同时送检，分析结果都符合表1规定时（除非特殊需要，一般仪对合金元素和主要杂质进行化学分析)则该炉（批）*合金化学成分合格，否则不合格。5.2在浇注化学成分试样的同时浇注力学性能试样。5.3每炉（批）合金，其铸态力学性能试样首次送检两根（炉前--根、炉后-根）测定其力学性能。如符合表2规定，则该炉（批)合金力学性能合格。否则，按上述方法重新送检，两根都合格则该炉（批)合金力学性能合格，否则不合格。
5.4每炉（批)合金热处理状态下的力学性能送检按5.3进行。5.5单铸试样的热处理必须与同炉(批)浇注的铸件采用同一热处理工艺进行。5.6当肉眼发现单铸试样存在造缺陷或由于试验本身故障造成检验结果不合格的，可以更换试样重新送检。
5.7允许将12mm试样车削成$10mm±0.1mm试样送检；可以在试样卡头端检测合金硬度。铸造锌合金化学成分
会金牌号
ZZnAl 4CulMg
ZZnAl4Cu3Mg
ZZnAl6Cul
IZZnAl 8CuiMg
ZZnAl 9Cu2Mg
合金代号
ZA4--3
ZA8—1
ZA11-1
[ZZnAi 11Cu1Mg
ZZnA1 11Cu5Mg
ZA11--5
8 |Z2nA1 27Cu2Mg
*批的定义见GB/T16746—1997标准中的规定。252
量（不大于)
0. 015|0. 005|0. 003
其余0.075
Pb-I-Cd
Pb+ Cd
0. 002 Mg 0. 005
其余0.0750.0060.0060.003
其余0.2
0.030.020.01
其余0.0750.0060.0060.003
0. 20. 03 0. 02
其余0.0750.0060.0060.003cr0.01Nio.o1
金牌号
77nAl 4Cu1Mg
ZZnAl 4Cu3Mg
ZZnAl 6Cul
77nAl 8CulMg
ZZnAl 9Cu2Mg
ZZnAl IICulMg
72.nAl 11Cu5Mg
ZZnAl 27Cu2Mg
注：T3工艺为320℃、3h、炉冷

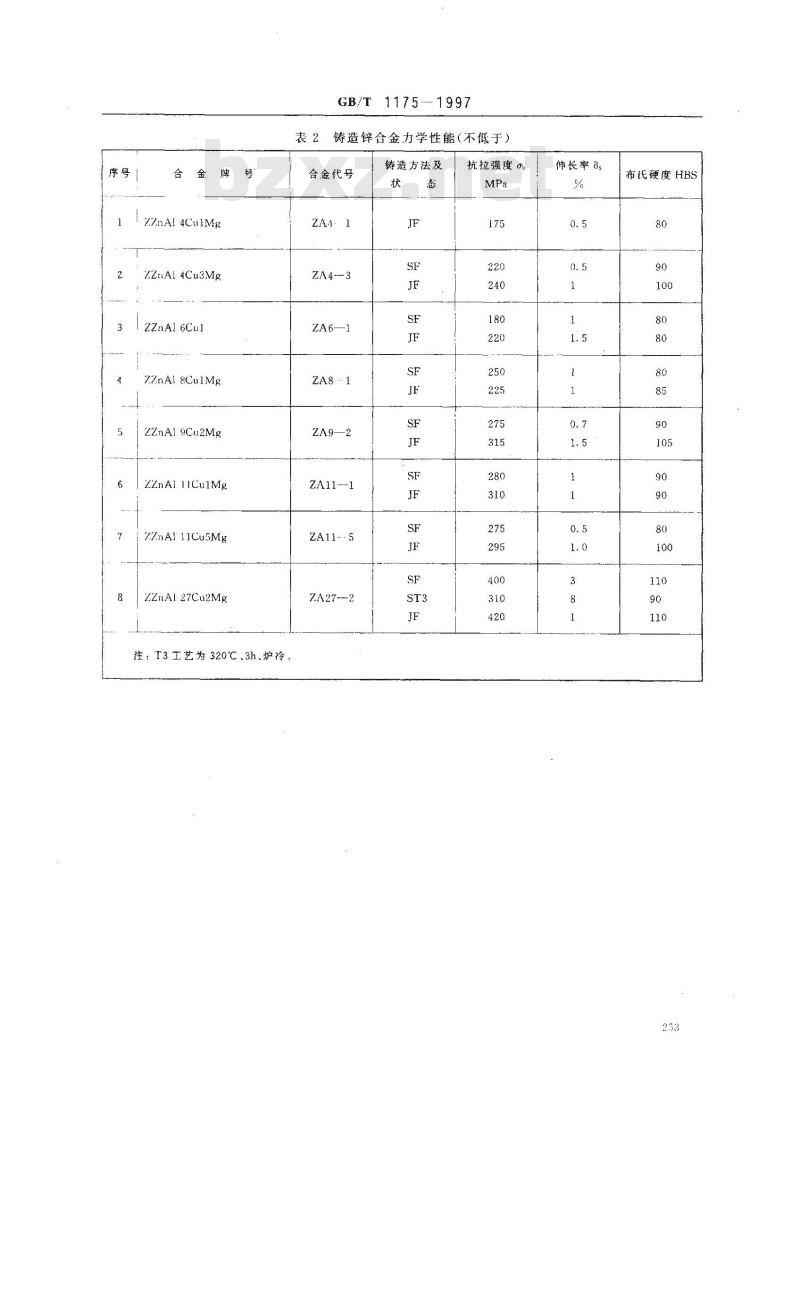

表2铸造锌合金力学性能（不低于）合金代号
ZA6—1
ZA9—2
ZA11-1
ZA11--5
ZA27-2
铸造方法及
抗拉强度o
伸长率
布氏硬度HBS
GB/T1175---1997

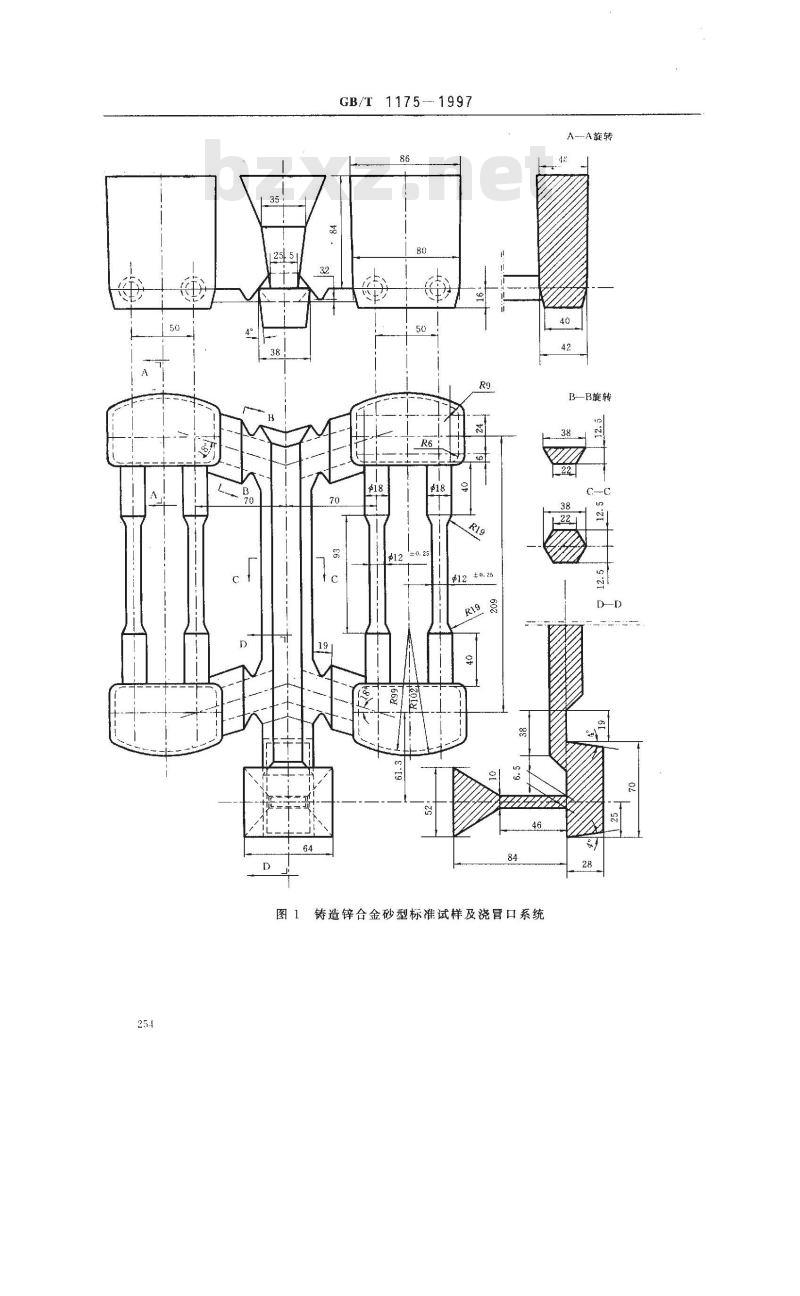

图1铸造锌合金砂型标准试样及浇冒口系统A-A旋转
B-B旋转
GB/T1175-1997
A1代号组成
GB/T 1175-1997
附·录A
（标准的附录）
铸造锌合金代号表示方法
本标准合金代号参照采用美国ASTMB791-1991标准中的合金代号表示法。本标准中合金代号由字母Z、A（它们分别是锌、铝的化学元素符号的第一个字母)及其后的阿拉伯数字组成。ZA后面的第位或第一、二位数字代表铝的平均百分含量的修约化整值；铜的平均百分含量修约化整值数字放在代号末尾；在铝含量数字与铜含量数字之间用一横线(一字节长)隔开。示例：
1.牌号为ZZnAl4Cu1Mg的合金代号为ZA4一1。2.牌号为ZZnAl27Cu2Mg的合金代号为ZA27一2（当合金中钢的平均百分含量的修约化整值只有种2%时，可简写成ZA27。其他合金代号依此类推。如：ZA6--1简写成ZA6;ZA8--1简写成ZA8；ZA9—2简写成ZA9)。
A2代号读法
合金代号读法如下：ZA4--1读作锌铝四一，或读作ZA（此时Z、A各按其英文字母发音）四-。ZA27读作锌铝二七，或读作ZA二七。依此类推。附录B
（提示的附录）
铸造锌合金采用说明
B1表1、表2中序号为2、3两种合金系采用德国DIN1743-1978;序号为4、6、8等三种合金系采用美国ASTMB791--1991。其合金化学成分与被采用的标准相同，其合金力学性能与被采用的标准接近。力学性能引用对照见表B1。
标准号
GB/T1175
DIN1743
GB/T 1175
DIN1743
表B1铸造锌合金力学性能采用对照合金牌号、代号
ZZnA1 4Cu3Mg
ZA4—3
G--ZnAl 4Cu3
GK—ZnAl 4Cu3
ZZnAl6Cul
ZA6--1
—ZnAI 6Cul
GK--ZnAI 6Cu1
铸造工艺
及状态
砂型、铸态
金属型、铸态
砂型、铸态
金属型、铸态
op,MPa
220~260
240~280
180~230
220~260
力学性能
90~100
100~110
80～90
标准号
GB/T 1175
ASTMB791
GB/T 1175
ASTM B791
GB/T 1175
ASTMB791
合金牌号、代号
ZZnAl 8CuiMg
ZA8—1
ZZnAl 11CulMg
ZA11—1
ZZnAl 27Cu2Mg
ZA27--2
GB/T 1175 -1997
表B1（完）
铸造工艺
及状态
o(MPa)
砂型、铸态
金属型、铸态
砂型、铸态
金属型、铸态
砂型、铸态
金属型、铸态
均勾化处理
248~276
221~255
276317
310-345
400~440
421~427
310~325
力学性能
90~105
90~105
110~120
110~120
90~110
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
