【国家标准(GB)】 过渡配合螺纹

GB/T 1167-1996

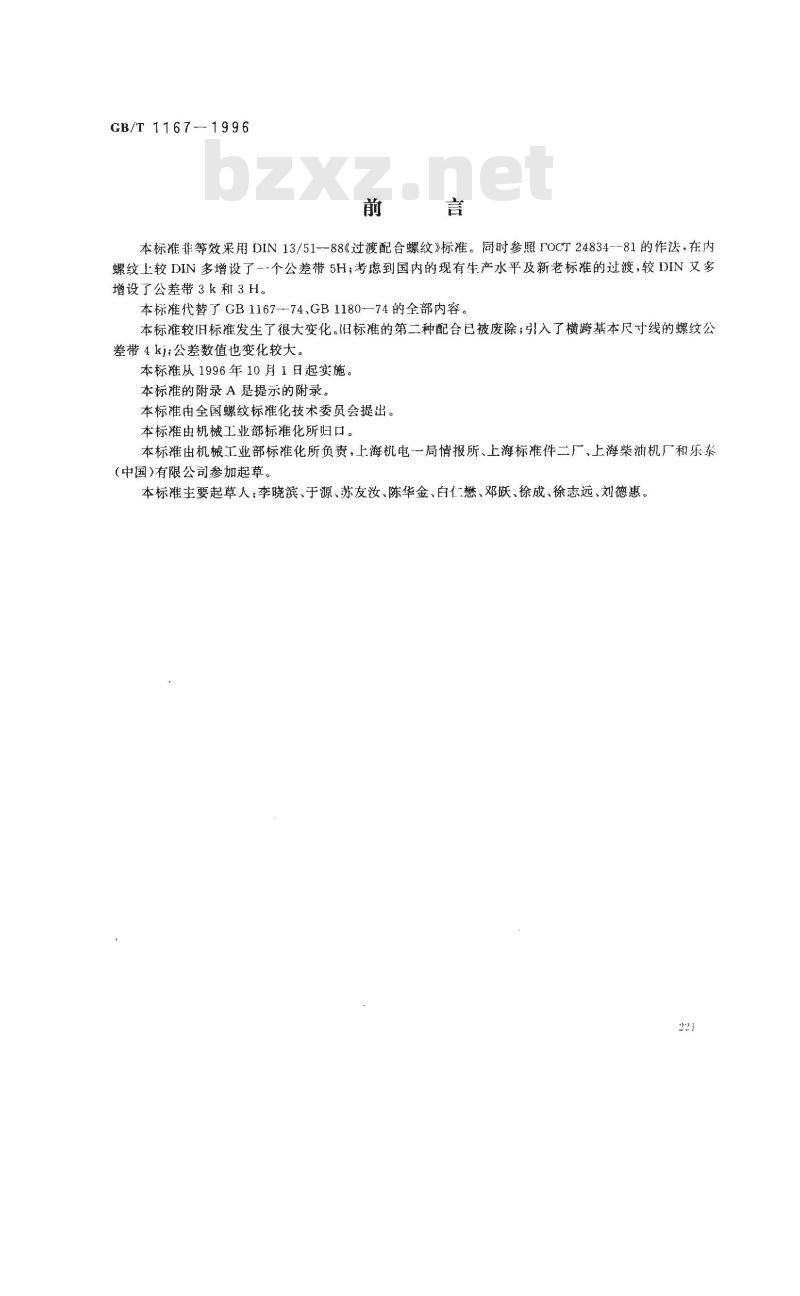

本标准非等效采用DIN13/51-88《过渡配合螺纹》标准。同时参照『OCT24834--81的作法，在内螺纹上较DIN多增设了--个公差带5H；考虑到国内的现有生产水平及新老标准的过渡，较DIN又多增设了公差带3k和3H。
本标准代替了GB1167-74GB1180—74的全部内容。本标准较旧标准发生了很大变化。旧标准的第二种配合已被废除；引入了横跨基本尺寸线的螺纹公差带4kj；公差数值也变化较大。本标推从1996年10月1日起实施。本标准的附录A是提示的附录。
本标准由全国螺纹标准化技术委员会提出。本标准由机械工业部标推化所归口。本标准由机械工业部标准化所负责，上海机电一局情报所、上海标准件二厂、上海柴油机厂和乐泰(中国)有限公司参加起草。
本标准主要起草人：李晓滨、于源、苏友汝、陈华金、白仁懋、邓跃、徐成、徐志远、刘德惠。221

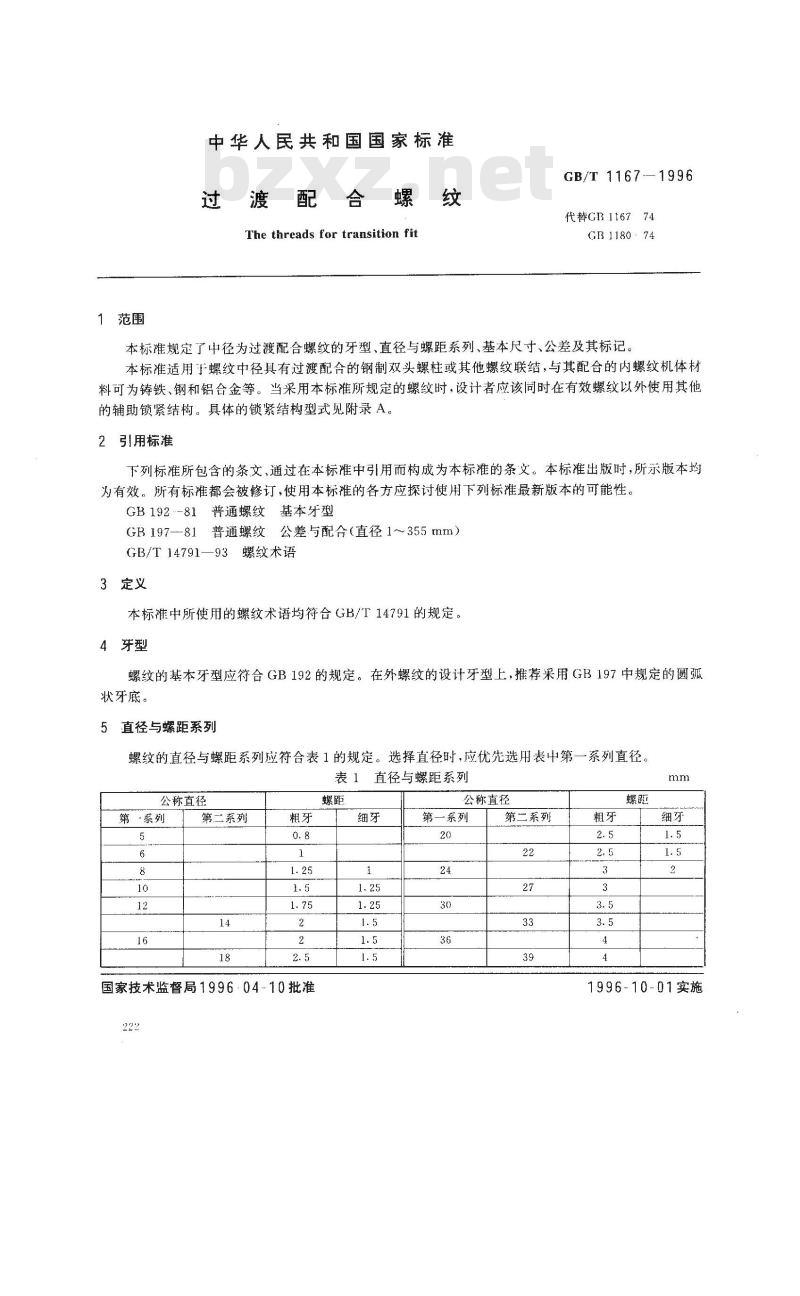

中华人民共和国国家标准
渡配合螺
The threads for transition fitGB/T 11671996
代替GB116774
GB118074
本标准规定了中径为过渡配合螺纹的牙型、直径与螺距系列、基本尺寸、公差及其标记。本标准适用于螺纹中径具有过渡配合的钢制双头螺柱或其他螺纹联结，与其配合的内螺纹机体材料可为铸铁、钢和铝合金等。当采用本标准所规定的螺纹时，设计者应该同时在有效螺纹以外使用其他的辅助锁紧结构。具体的锁紧结构型式见附录A。2引用标准
下列标准所包含的条文、通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB192--81普通螺纹基本牙型
GB 197-81
普通螺纹公差与配合（直径1～355mm）GB/T14791—93螺纹术语
3定义
本标准中所使用的螺纹术语均符合GB/T14791的规定。4牙型
螺纹的基本牙型应符合GB192的规定。在外螺纹的设计牙型上，推荐采用GB197中规定的圆孤状牙底。
5直径与螺距系列
螺纹的直径与螺距系列应符合表1的规定。选择直径时，应优先选用表中第一系列直径。表1直径与螺距系列
公称直径
第·系列
第二系列
国家技术监督局1996·04-10批准222
公称直径
第三系列
第一系列
1996-10-01实施

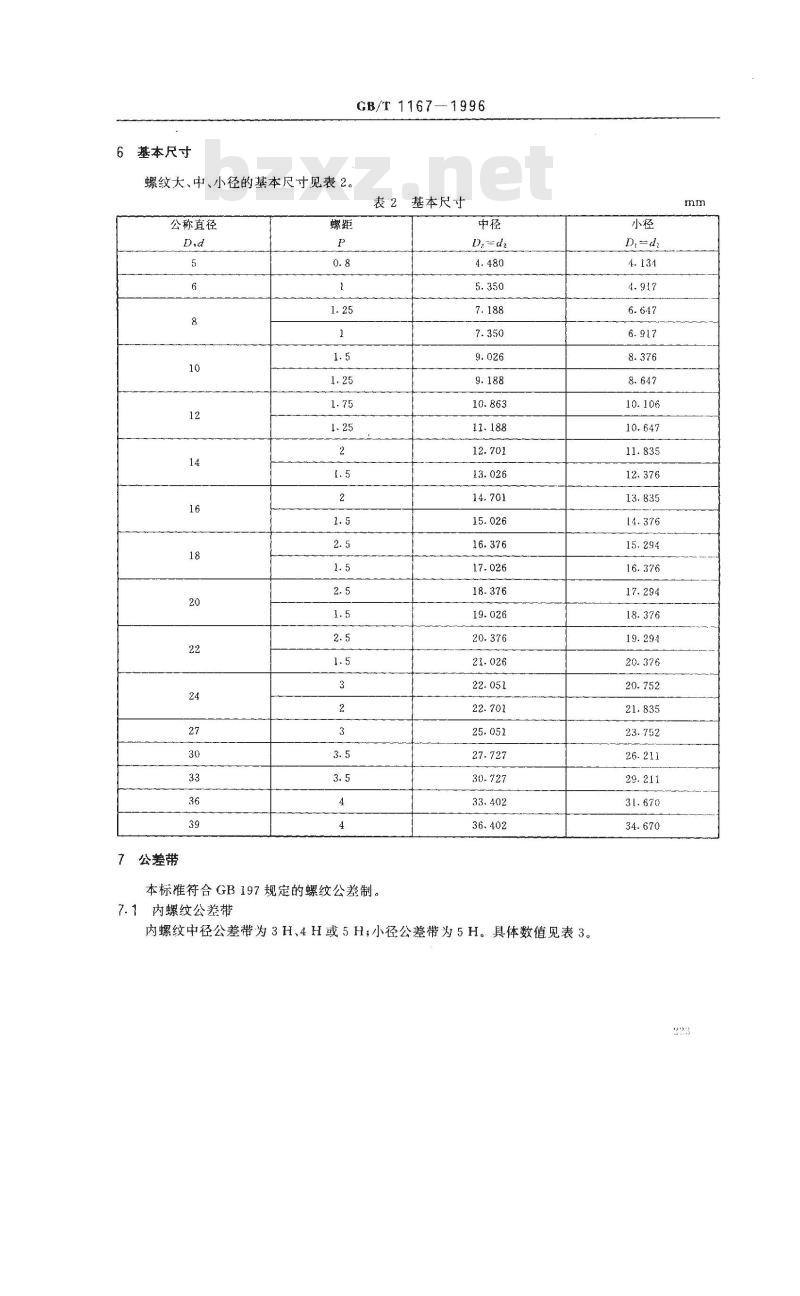

6基本尺寸
螺纹大、中、小径的基本尺寸见表2。公称直径
7公差带
GB/T 1167—1996
本标准符合GB197规定的螺纹公差制。7.1
内螺纹公差带
基本尺寸
36、402

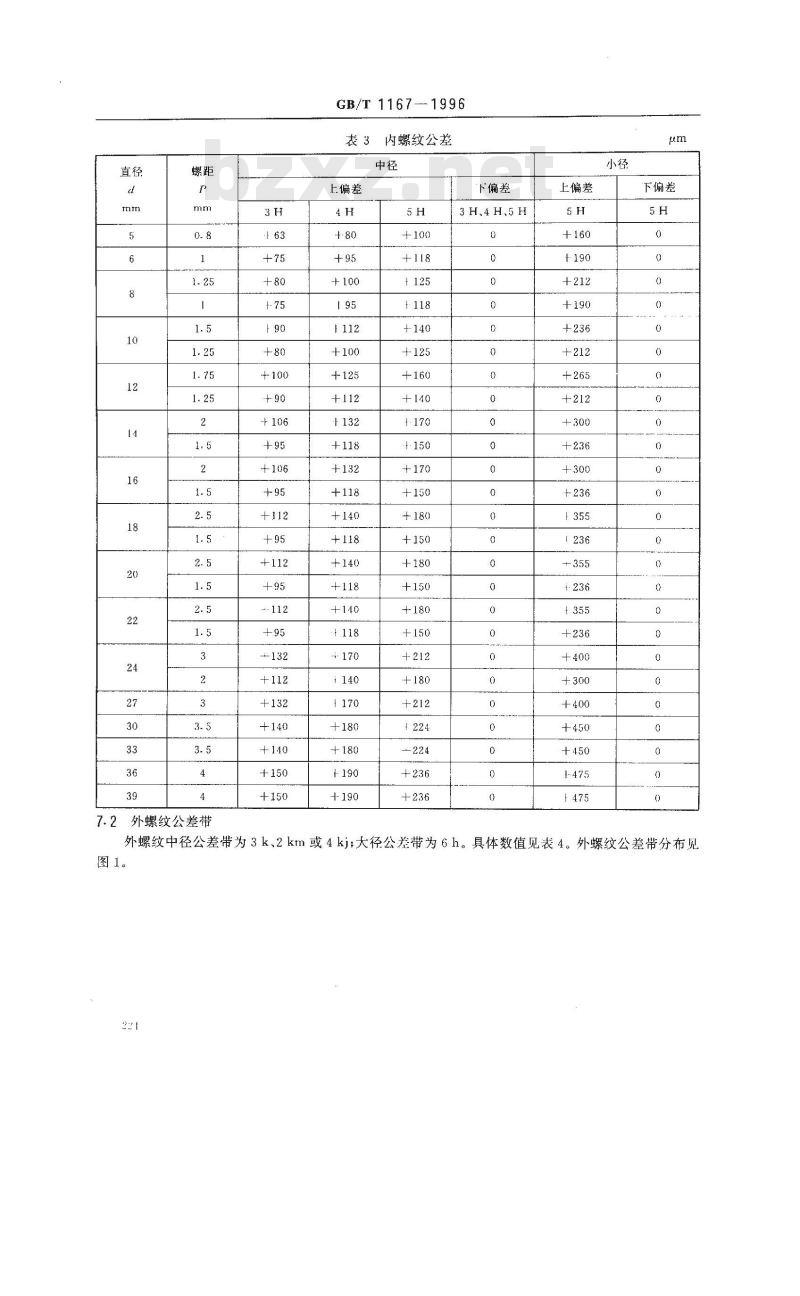

内螺纹中径公差带为3H、4H或5H；小径公差带为5H。具体数值见表3。小径
7.2外螺纹公差带
GB/T1167-1996
内螺纹公差
上偏差
下偏差
3H.4H、5H
上偏差
下偏差

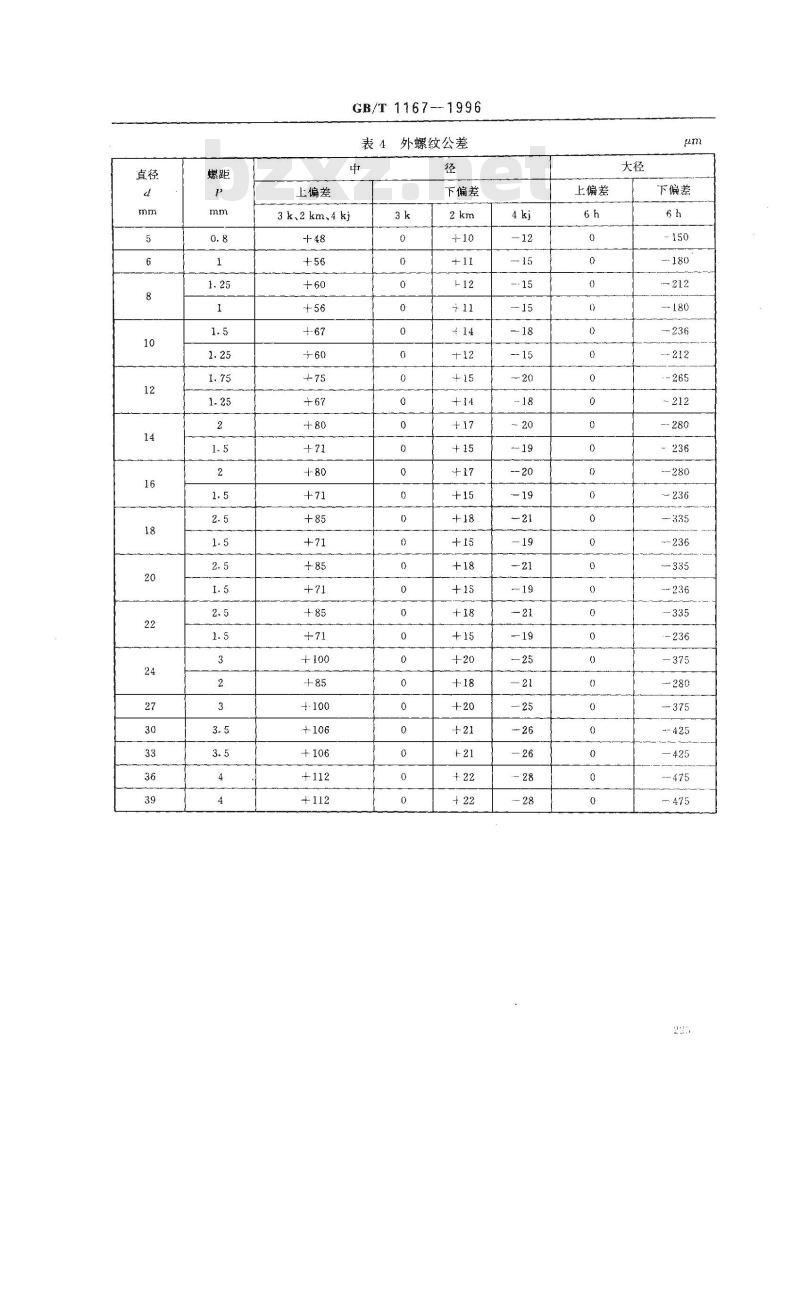

外螺纹中径公差带为3k、2km或4kj；大径公差带为6h。具体数值见表4。外螺纹公差带分布见图1。
上偏差
GB/T 1167--1996
表4外螺纹公差
3k.2km、4kj
下偏差
上偏差
下偏差
—-475
8优选配合公差带下载标准就来标准下载网
GB/T1167—1996
a）3k
b） 2km
c）4kj
图1外螺纹公差带
8.1过渡配合螺纹的使用场合分为下面两种：α）精密：要求螺纹配合较紧，并且配合性质变化较小的重要部件；b）--般：一般用途的螺纹件。
8.2般情况下应该选用表5规定的螺纹公差带。使用时，优先选用不带括号的配合公差带。226
9标记
使用场合
GB/T 1167—1996
表5内、外螺纹优选公差带
内螺纹公差带/外螺纹公差带
4 H/2 km;(3 H/3 k)
4H/4kj;(4H/3k);(5H/3k)
过渡配合螺纹的标记由螺纹特征代号、螺纹尺寸代号、中径公差带代号组成。对左旋螺纹，应在螺9.1
纹尺寸代号之后加注左旋代号“LH”；对粗牙螺纹，在螺纹尺寸代号中不注出螺距值。9.2标记示例：
内螺纹：M16-4H；
外螺纹：M16LH-4kj:
螺纹副：M10×1.25-4H/4kj。
GB/T 1167—1996
附录A
提示的附录
辅助的锁紧结构
为实际螺纹副不能提供足够的配合过盈量也能保证螺柱紧固于机体材料之中，设计者可在螺柱有效螺纹之外采用下表中的几种辅助锁紧结构。表A1
辅助锁紧型式
1．螺纹收尾
2．平凸台
，端面顶尖
辅助锁紧结构
机体材料
钢、铸铁和铝合金等
铝合金等
钢、铸铁和铝合金等
是种最常用的锁紧型式。
用于透孔和盲孔。
不适用于动载荷较大的场合。
螺尾的最大轴向长度为2.5P
用下透孔和育孔。
凸台端面应与螺纹轴线垂直。其直径应不小f1.5d
用于盲孔。
顶尖的光滑圆柱直径应小于内螺纹的小径。顶尖的圆锥角应与麻花钻钻头的刃角重合辅助锁紧型式
4．庆氧型螺纹锁固密封剂
GB/T1167—1996
表A1(完）
机体材料
钢、铸铁和铝合金等
涂于螺纹表面，具有锁固和密封功能。与前
三种辅助锁紧型式结合使用，可使螺柱的承载能力进一步提高
