【国家标准(GB)】 光学零件表面疵病

UDC 535.81: 620.191
中华人民共和国国家标准
GB1185—89
光学零件表面疵病
Surface imperfections of optical elerncnts198903～31发布
199001 -01实施
国家技术监督发布
中华人民共和国国家标准

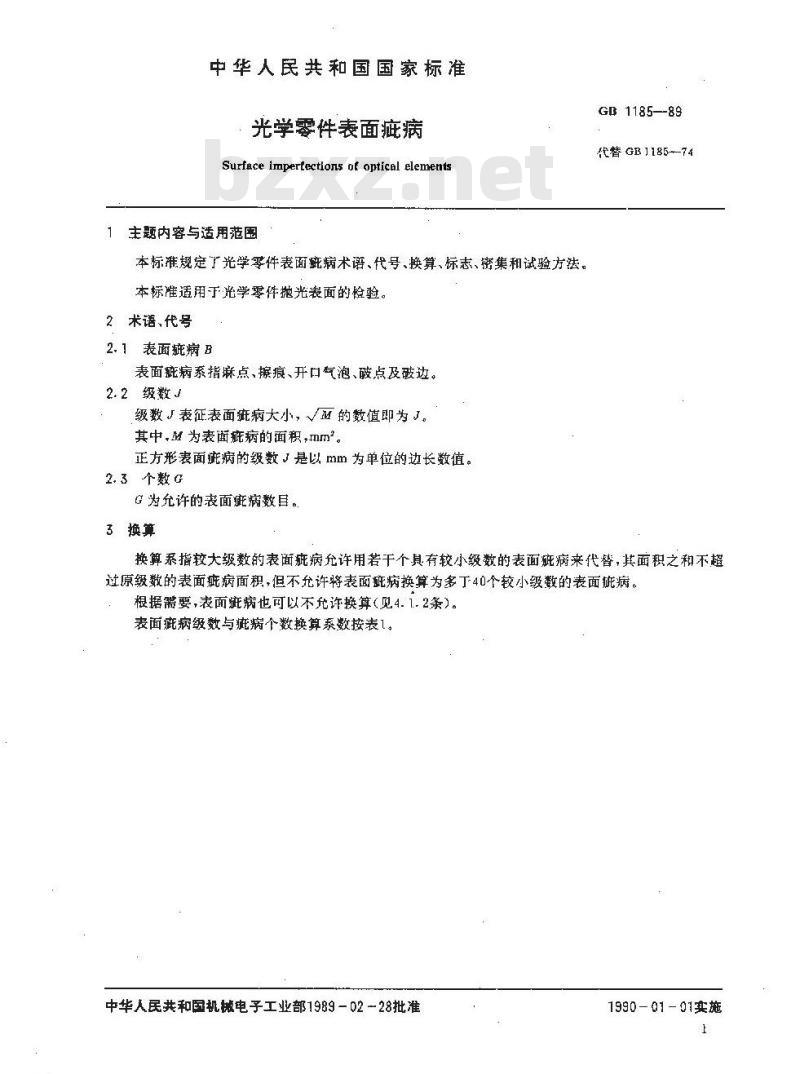

光学零件表面疵病
Surface impertections ot optical elements主题内容与适用范围
本标准规定下光学零件表面避病术语、代号、换算、标志、密集和试验方法。本标准适用于光学零件抛光表面的检验。2术语、代号
2.1表面疵病B
表面疵病系指麻点、擦痕、开口气泡、酸点及破边。2. 2 级数 J
级数J表征表面疵病大小，√血的数值即为J。其中,M为表面疵病的面积,mm。
正方形表面疵病的级数是以mm为单位的边长数值。2. 3 个数 G
G为允许的表面症病数目。
3换算
GB 1185-89
代替GB1185-74

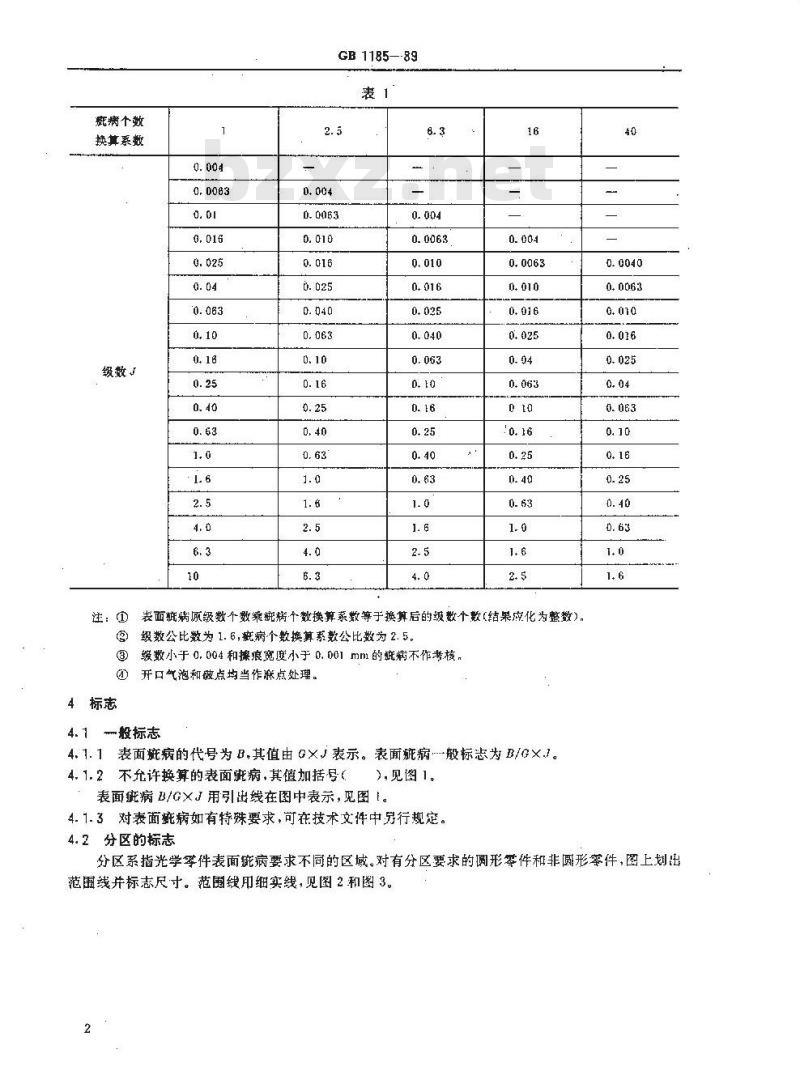

换算系指较大级数的表面症病允许用若干个具有较小级数的表面疵病来代替，其面积之和不超过原级数的表面疵病面积，但不允许将表面疵病换算为多丁40个较小级数的表面病。根据需要，表面疵病也可以不允许换算（见4.1.2条）。表面疵病级数与癌病个数换算系数按表1。中华人民共和国机械电子工业部1989-02-28批准1990—01-01实施
脏斑病个数
换算系数
级数」
注：?
0, 016
GB1185—-89
表面抵病原级数个数乘疵病个数换算系数等于换算后的级数个数（结果应化为整数）,?
级数公比数为1.6,症病个数换算系数公比数为2.5。缓数小于 0,004和擦痕宽度小于 0. 001 mm的斌病不作考核，①开口气泡和破点均当作晰点处理。4标志
4.1般标志

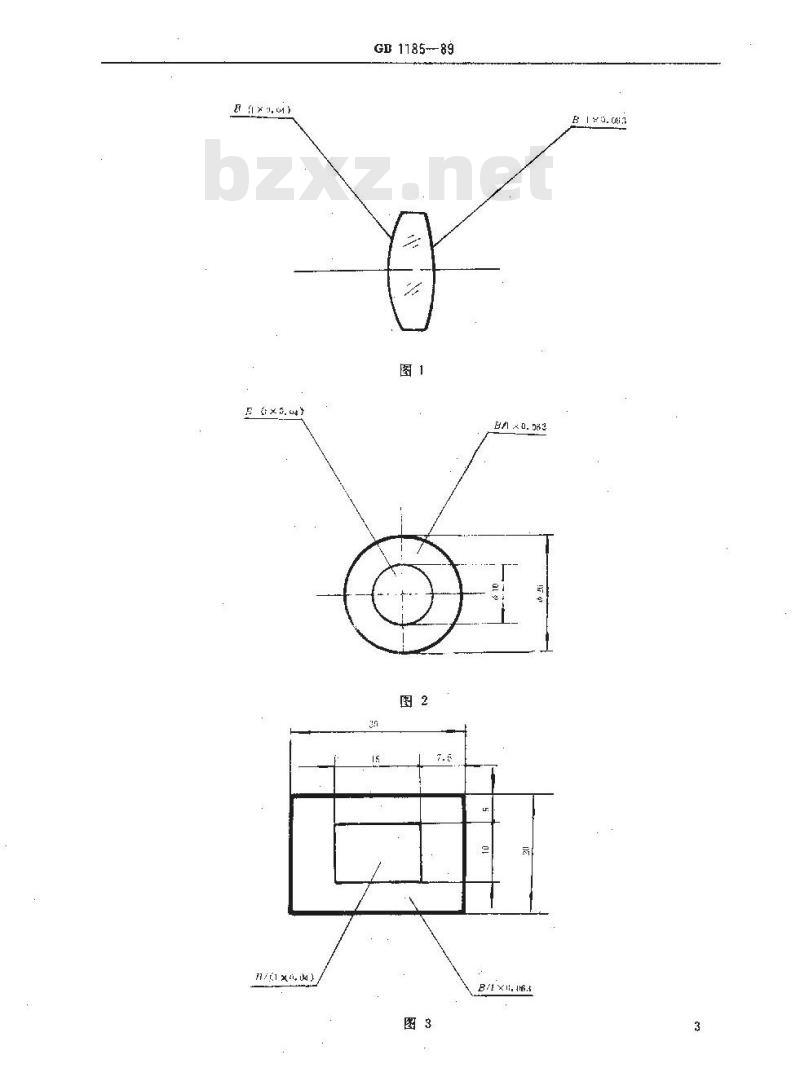

4.1.1表面病的代号为B,其值由 G×J表示。表面疵病般标患为B/×.1。4.1.2不允许换算的表面疵病，其值加括号（2,见图1。
表面疵病B/G×J用引出线在图中表示，见图4. 1.3对表面疵病如有特殊要求,可在技术文件中另行规定。4.2分区的标志
分区系指光学零件表面疵病要求不同的区域。对有分区要求的圆形零件和非圆形零件，图上划出范围线并标志尺寸。范围线用细实线，见图2和图3。 ×)
Fktxh,u+?
GD 1185-89

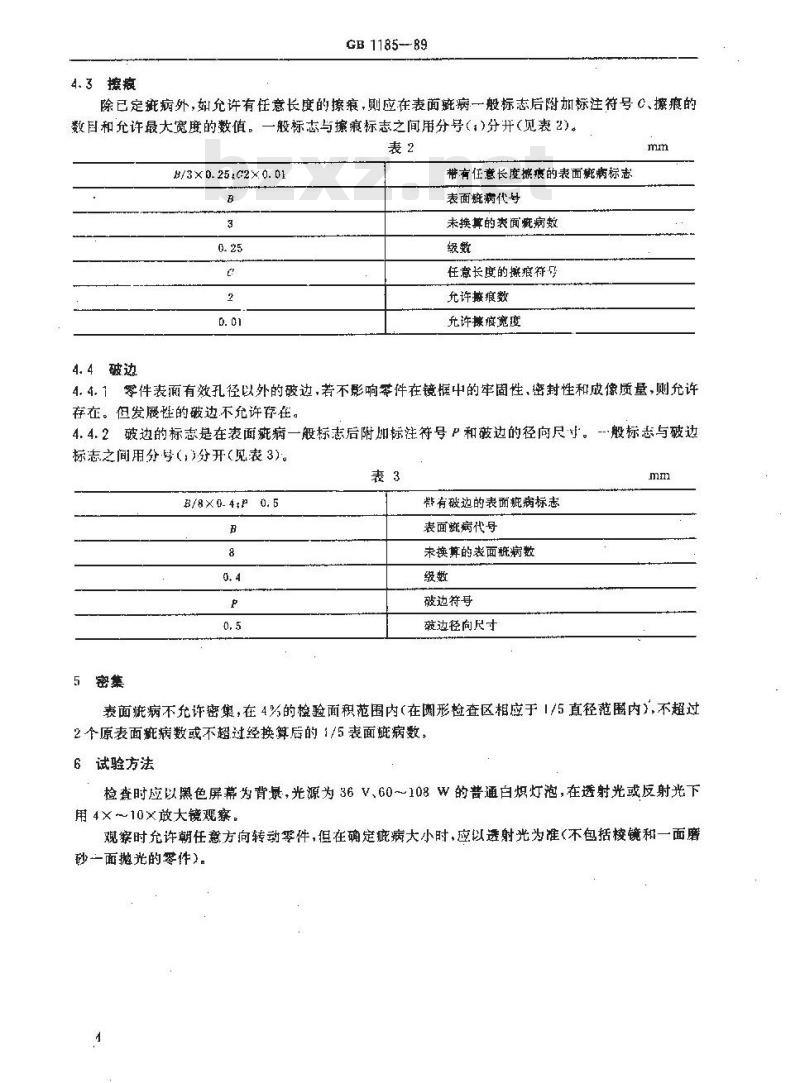

4.3擦痕
GB 1185--89
除已定概病外，如允许有任意长度的擦痕，则应在表面病一般标志后附加标注符号0、擦痕的数目和允许最大宽度的数值。一般标志与擦痕标志之间用分号（，)分开（见表2)。表2
#/3× 0. 25+C2× 0. 01
4.4破边
带有任意长度摄痕的表面概病标患表面瘫病代号
未换算的表面病数
任意长度的撤痕符号
允许摄痕数
充许携痕宽度
零件表面有效孔径以外的破边，若不影响零件在镜框中的牢固性，密封性和成像质量，则允许4. 4. 1
存在。但发展性的破边不允许存在。4.4.2破边的标志是在表面病一般标志后附加标注符号P和被边的径向尺。-般标志与破边标志之间用分号（，）分开（见表3）。表3
B/8X0-4+P0.5
紫有被边的表面疵病标志
表面蜓病代导
未换算的表面脏病数
破边符号
破边径向尺寸
表面疵病不允许密集，在4%的检验面积范围内（在形检查区相应于1/5直径范围内）,不超过2个原表面病数或不超过经换算后的1/5表面斌病数，6试验方法
检查时应以黑色屏幕为背景，光源为36V、60～108W的普通白灯泡，在透射光或反射光下用4×～10×放大镜观察，
观案时充许朝任意方向转动零件，但在确定疵病大小时，应以透射光为准（不包括梭镜和一面磨砂一面抛光的零件)。
GB 1185-89免费标准bzxz.net
附录A
换算例
(考件）
A1 对级数 J=0. 63 的 3 个表面病进行换算 :，全部换算
若用换算系数1,期3×1=3,允许3个表面症病.它们的级J=0.63。若用换算系数2.5,照3×2.5=7.5,取整数8,允许8个表面疵病,在表1中可查得相应的级数J=0。4。即可换算为级数 了=0. 4 的 8 个表面症病。b。部分换算
如将其中一个表面病进行换算，而其余两个表面掩病保留原级。若用换算系数6.3，则1×6.3=6.3，取整数6,在表1中可查得相应的级数J-0.25.即可换算为级数 J - 0. 63 的 2 个表面病和级数 J= 0. 25 的 6 个表面病。再换算一个原级斑病,仅保留一个原级斑病。若用换算系数16,则1×1616，在表1中可查得相应的级数J=0.16。即可换算为级数J一0.83的 1 个表面症病,级数 -0. 25 的 6 个表面病和级数 J= 0. 16 的 16 个表面症病。附加说明：
本标准由上海光学仪器研究所归口并负责起草。5
中华人民共和國
国家标准
光学零件衰面症病
GB 1185-89
机城工业出版社出版（北京阜城门外百万庄南里一号）（北京市书刊出版业营业许可证出第117号）本
版权专用不弹翻印
河北省湾河县印剧厂
执械电子工业部机械标准化研充所发行（北京首体南路2号）开率，880%12301/16印张：1/2字数：100001990 年 5 月第一版 1990 年 5 月第一次印刷印数：00.001—1000
统书号：111-10601定价：0.80元8
