【机械行业标准(JB)】 机床夹具零件及部件 固定手柄

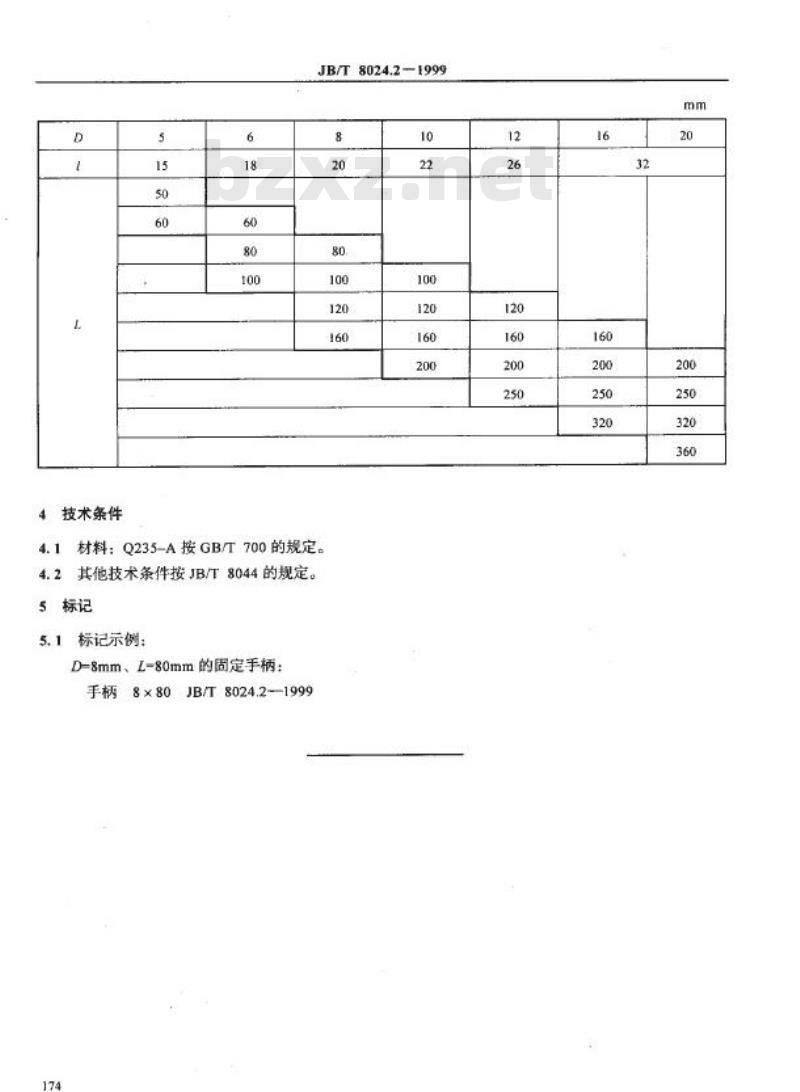

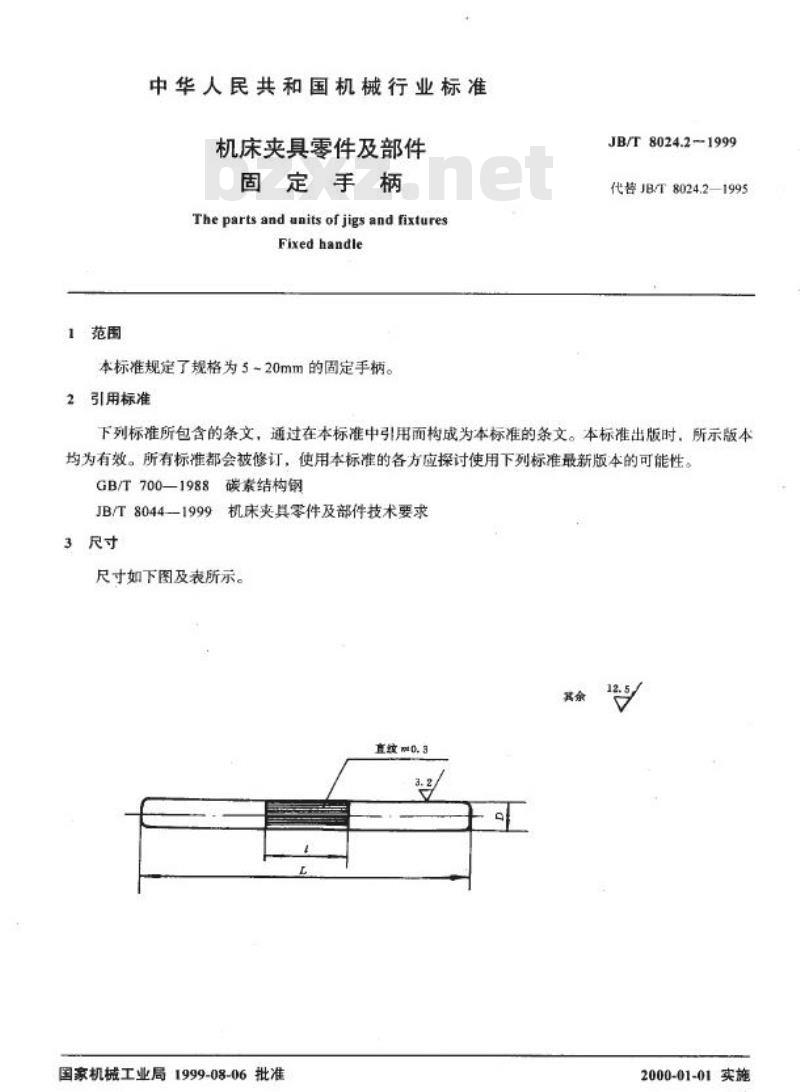

中华人民共和国机械行业标准 机床夹具零件及部件——固定手柄 (The parts and units of jigs and fixtures — Fixed handle) ICS 25.080.01 JB/T 8024.2—1999 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了规格为 5~20mm 的固定手柄。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - GB/T 700—1988 碳素结构钢 - JB/T 8044—1999 机床夹具零件及部件技术要求 （本标准代替 JB/T 8024.2—1995） 3 尺寸 尺寸如下图及表所示： - D=8mm 时，L 可选范围：80, 100, 120, 160 mm - D=10mm 时，L 可选范围：120, 160, 200, 250 mm - D=12mm 时，L 可选范围：160, 200, 250, 320 mm - D=16mm 时，L 可选范围：160, 200, 250, 320, 360 mm 4 技术条件 4.1 材料：Q235-A，按 GB/T 700 的规定。 4.2 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 对于 D=8mm、L=80mm 的固定手柄，标记为：手柄8×80 JB/T8024.2-1999
