【机械行业标准(JB)】 机床夹具零件及部件 活动手柄

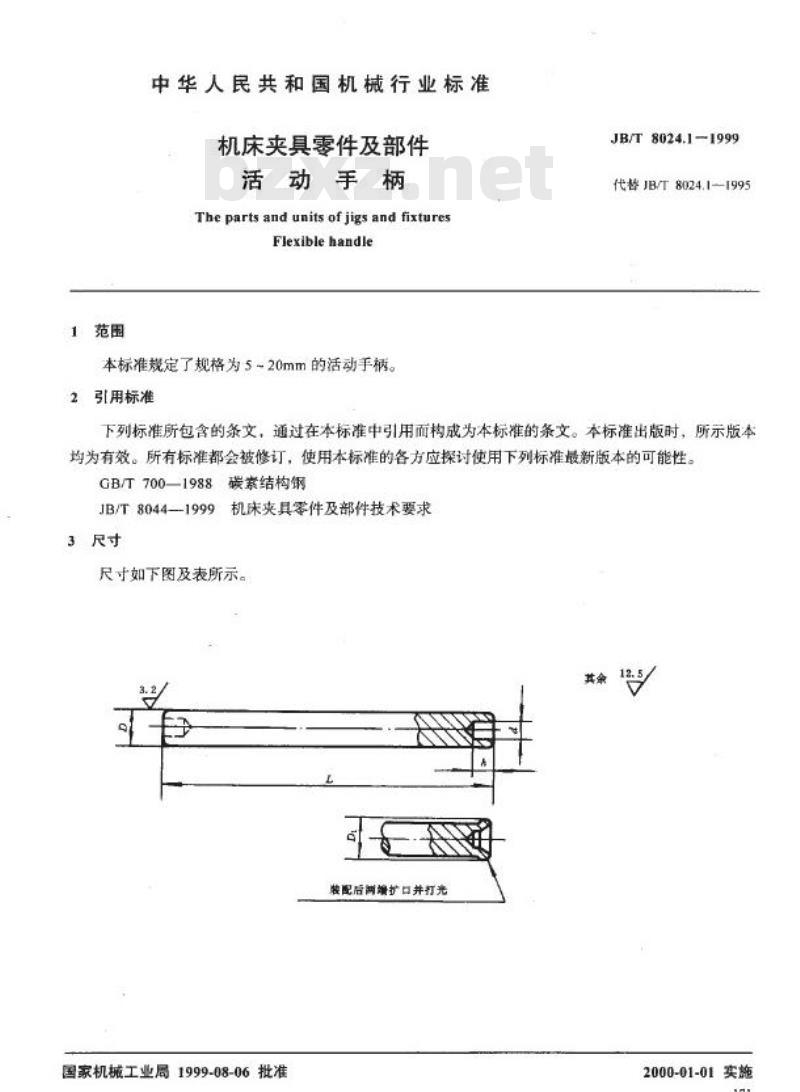

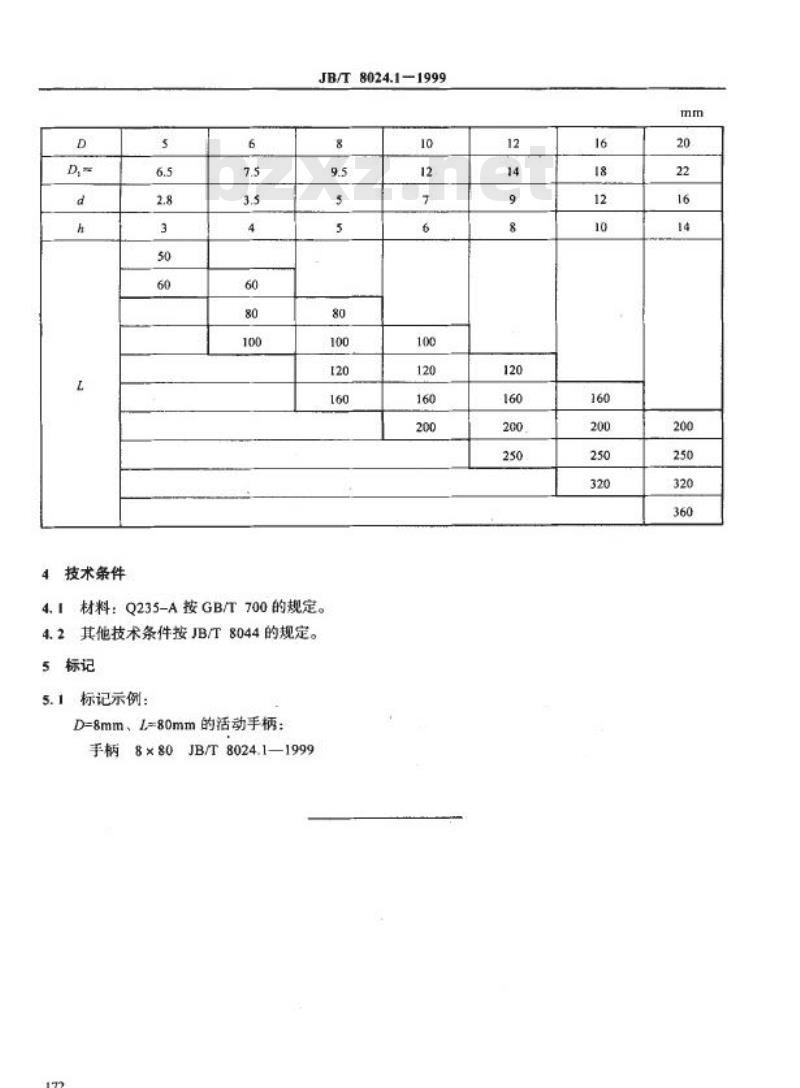

中华人民共和国机械行业标准 机床夹具零件及部件：活动手柄 (The parts and units of jigs and fixtures) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了规格为 5~20mm 的活动手柄。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 700—1988 碳素结构钢 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示（包含参数 D, d, h 及长度 L）： - D=5mm: L=60, 80, 100mm - D=6mm, d=5mm, h=3.5mm: L=60, 80, 100mm - D=8mm, d=5mm, h=5mm: L=80, 100, 120, 160mm - D=10mm, d=7mm, h=6mm: L=100, 120, 160, 200mm - D=12mm, d=9mm, h=8mm: L=120, 160, 200, 250mm - D=16mm, d=12mm, h=10mm: L=160, 200, 250, 320mm - D=20mm, d=16mm, h=14mm: L=200, 250, 320, 360mm 4 技术条件 4.1 材料：Q235-A 按 GB/T 700 的规定。 4.2 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： D=8mm、L80mm 的活动手柄：手柄 8×80 JB/T 8024.1—1999
