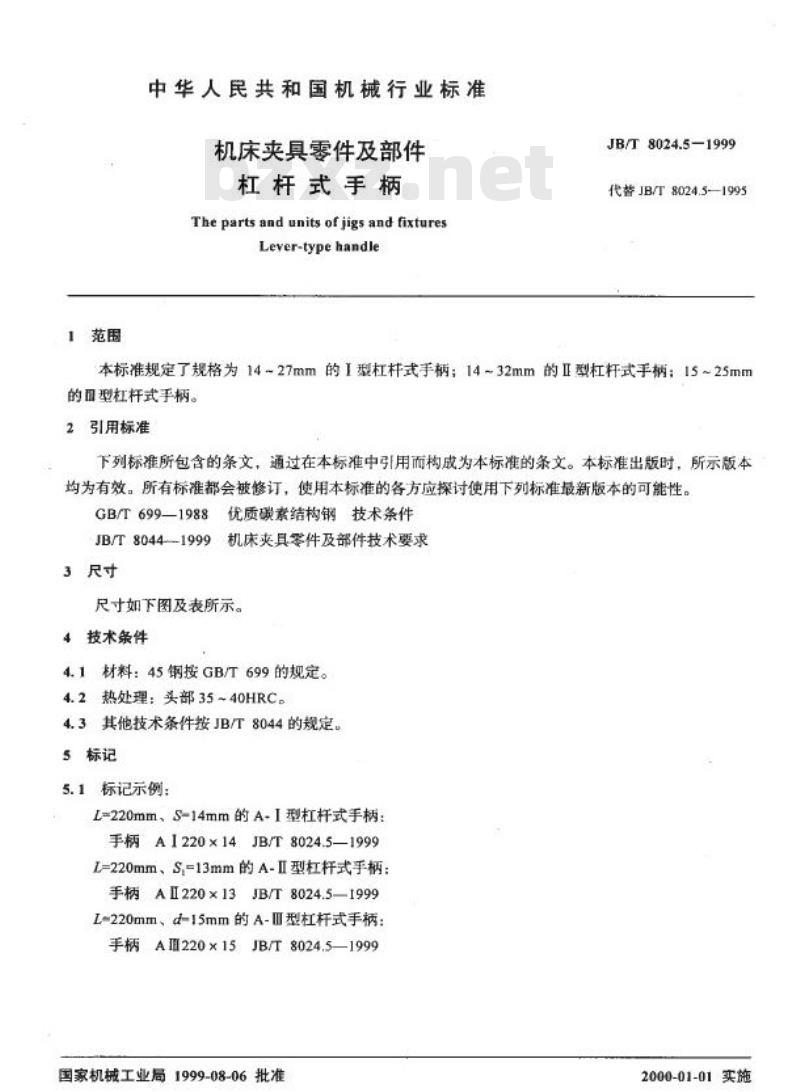

中华人民共和国机械行业标准
机床夹具零件及部件——杠杆式手柄
JB/T 8024.5—1999
（代替 JB/T 8024.5—1995）

发布日期：1999-08-06
实施日期：2000-01-01

1 范围
本标准规定了规格为14~27mm的Ⅰ型杠杆式手柄；14~32mm的Ⅱ型杠杆式手柄；15~25mm的Ⅲ型杠杆式手柄。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699—1988 优质碳素结构钢技术条件
JB/T 8044—1999 机床夹具零件及部件技术要求

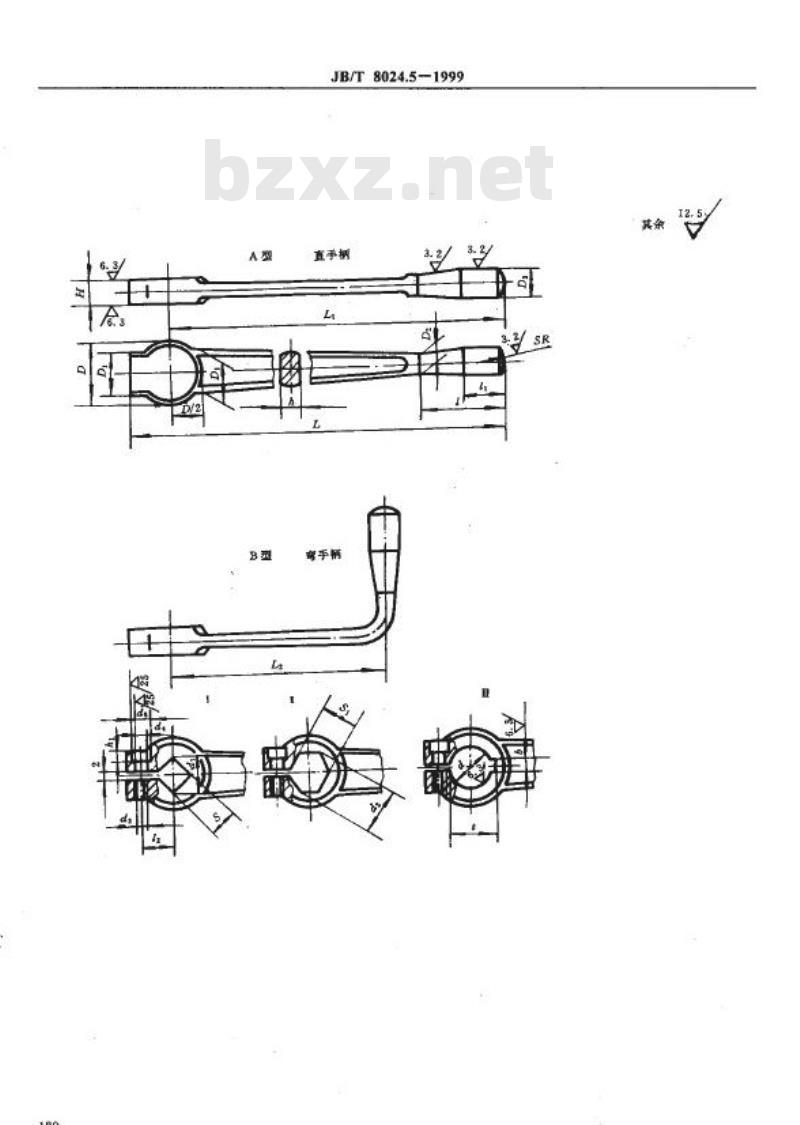

3 尺寸

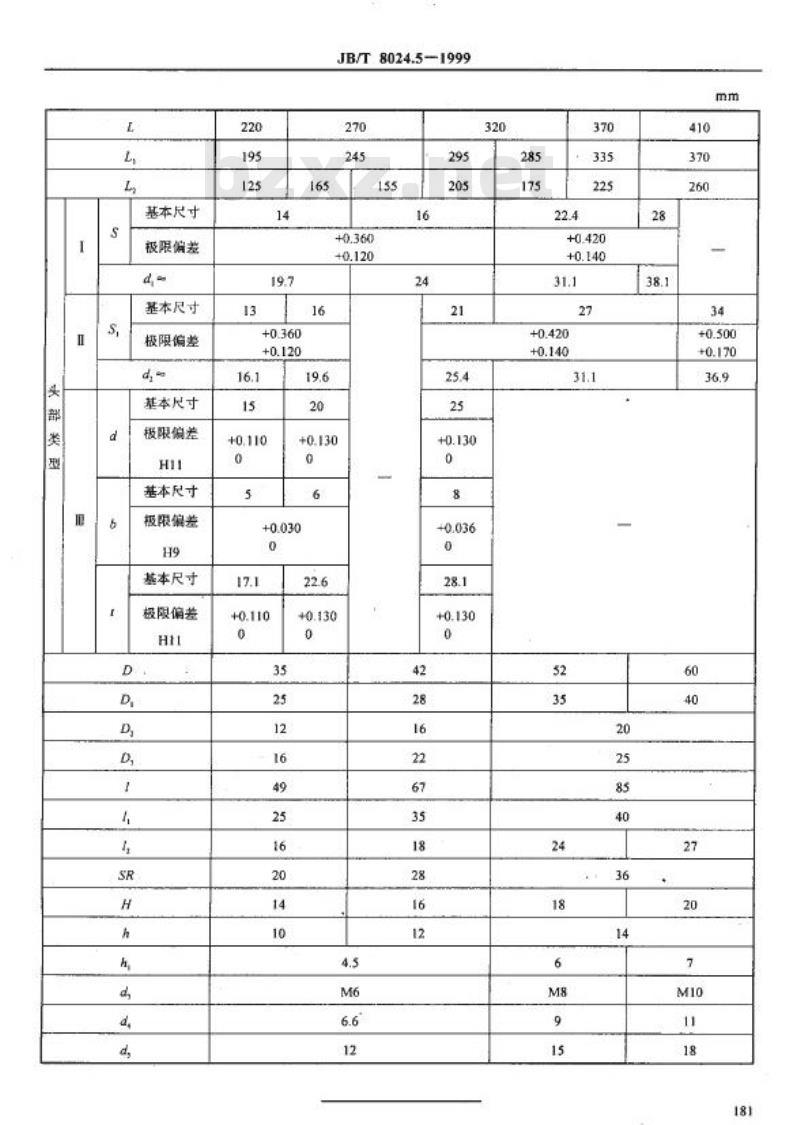

尺寸如下表所示：

| 基本尺寸L | 基本尺寸D | 基本尺寸d | 基本尺寸H | 基本尺寸h |
| :--- | :--- | :--- | :--- | :--- |
| 220 | 195 | 13 | 14 | 16.1 |
| 270 | 245 | 16 | 20 | 17.1 |
| 295 | 205 | 21 | 25 | 22.6 |
| 320 | 285 | 25 | 27 | 28.1 |
| 370 | 335 | 34 | 40 | 38.1 |
| 410 | 370 | 34 | 41 | - |

（注：部分极限偏差数据如+0.360、+0.120等详见原标准图表）

4 技术条件
4.1 材料：45钢，按GB/T 699的规定。
4.2 热处理：头部硬度为35~40HRC。
4.3 其他技术条件按JB/T 8044的规定。

5 标记
5.1 标记示例：
L=220mm、d=14mm的Ⅰ型杠杆式手柄：手柄Ⅰ 220×14 JB/T 8024.5—1999
L=220mm、d=13mm的Ⅱ型杠杆式手柄：手柄Ⅱ 220×13 JB/T 8024.5—1999
L=220mm、d=15mm的Ⅲ型杠杆式手柄：手柄Ⅲ 220×15 JB/T 8024.5—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
