【机械行业标准(JB)】 机床夹具零件及部件 焊接手柄

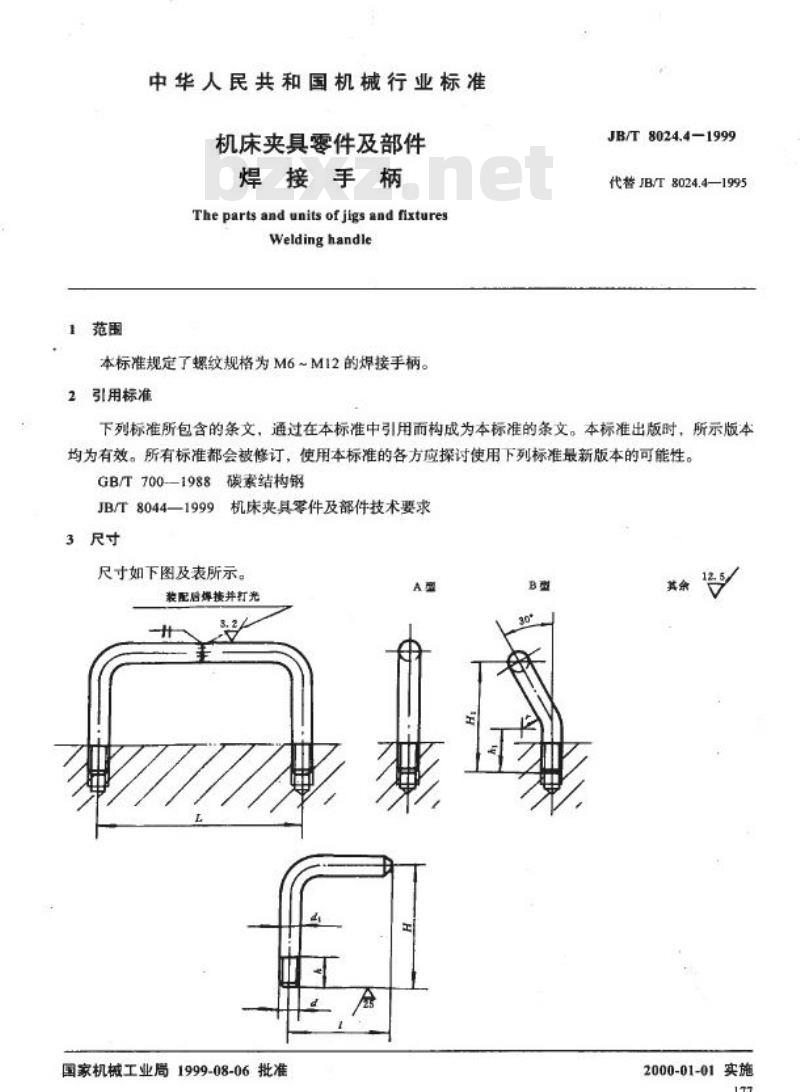

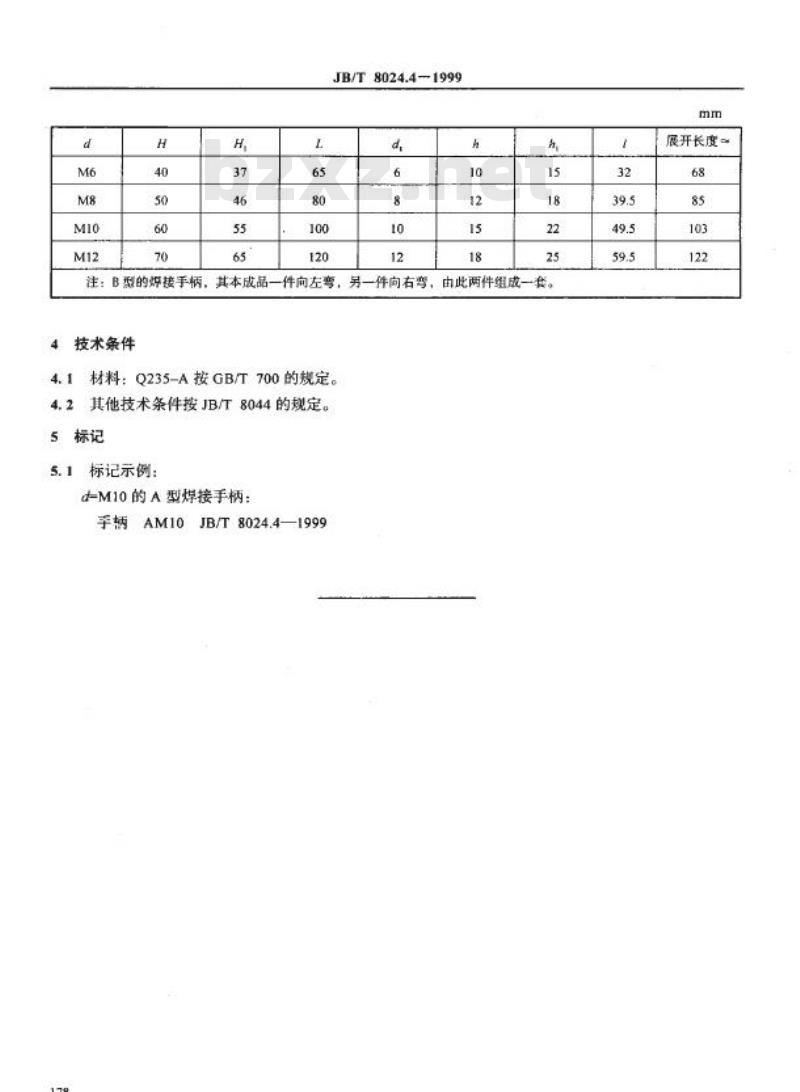

中华人民共和国机械行业标准 机床夹具零件及部件 焊接手柄 (The parts and units of jigs and fixtures - Welding handle) 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了螺纹规格为M6~M12的焊接手柄。 2 引用标准 JB/T 8024.4—1999 (代替 JB/T 8024.4—1995) 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 700—1988 碳素结构钢 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 规格 (d) | H (mm) | H1 (mm) | d1 (mm) | H2 (mm) | H3 (mm) | | :--- | :--- | :--- | :--- | :--- | :--- | | M6 | 40 | 37 | 6 | 10 | 15 | | M8 | 50 | 46 | 8 | 12 | 18 | | M10 | 60 | 55 | 10 | 15 | 22 | | M12 | 70 | 65 | 12 | 18 | 25 | 注：B型的焊接手柄，其本成品一件向左弯，另一件向右弯，由此两件组成一套。 4 技术条件 4.1 材料：Q235-A，按GB/T 700的规定。 4.2 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例：d-M10的A型焊接手柄。
