【机械行业标准(JB)】机床夹具零件及部件星形把手

本网站发布时间： 1999-08-06 15:00:00

JB/T8023.2-1999
现行
　点击下载此标准

基本信息

标准号：
JB/T 8023.2-1999
标准名称：
机床夹具零件及部件星形把手
标准类别：
机械行业标准(JB)
英文名称：
Star handles for machine tool fixture parts and components
标准状态：
现行
发布日期：
1999-08-06
实施日期：
2000-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
39.75 KB

手机扫码下载更方便

标准分类号

标准ICS号：
综合、术语学、标准化、文献>>词汇>>01.040.29电气工程 (词汇)
中标分类号：
机械>>工艺装备>>J44一般卡具

关联标准

替代情况：
JB/T 8023.2-1995(原标准号GB/T 2219-1991)

出版信息

页数：
2 页
标准价格：
8.0 元

其他信息

相关标签：
机床夹具零件部件把手

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

JB/T 8023.2-1999 JB/T 8023.2-1999 机床夹具零件及部件星形把手 JB/T8023.2-1999

标准内容

部分标准内容：

中华人民共和国机械行业标准
机床夹具零件及部件：星形把手 (Star grip knob)
JB/T 8023.2—1999
发布日期：1999-08-06 | 实施日期：2000-01-01

1 范围
本标准规定了规格为6~16mm的星形把手。

2 引用标准
JB/T 8023.2—1999（代替 JB/T 8023.2—1995）
GB/T 11352—1989 一般工程用铸造碳钢件
JB/T 8044—1999

3 尺寸
尺寸如下图及表所示：

A型星形把手：
d (mm) | H (mm) | 螺纹 | 极限偏差 (H9)
6 | 18 | M6 | +0.030/0
8 | 22 | M8 | +0.036/0
10 | 26 | M10 | +0.043/0
12 | 35 | M12 |
16 | 45 | M16 |

B型星形把手：
d (mm) | H (mm) | 极限偏差 (H7)
14 | 32 | +0.010/0
18 | 40 | +0.012/0
22 | 50 |
24 | 65 |
30 | 80 |

4 技术条件
4.1 材料：ZG45，按 GB/T 11352 的规定。
4.2 零件表面应经喷砂处理。
4.3 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
d=10mm 的 A 型星形把手：把手 A10 JB/T 8023.2—1999
d=14mm 的 B 型星形把手：把手 B14 JB/T 8023.2—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

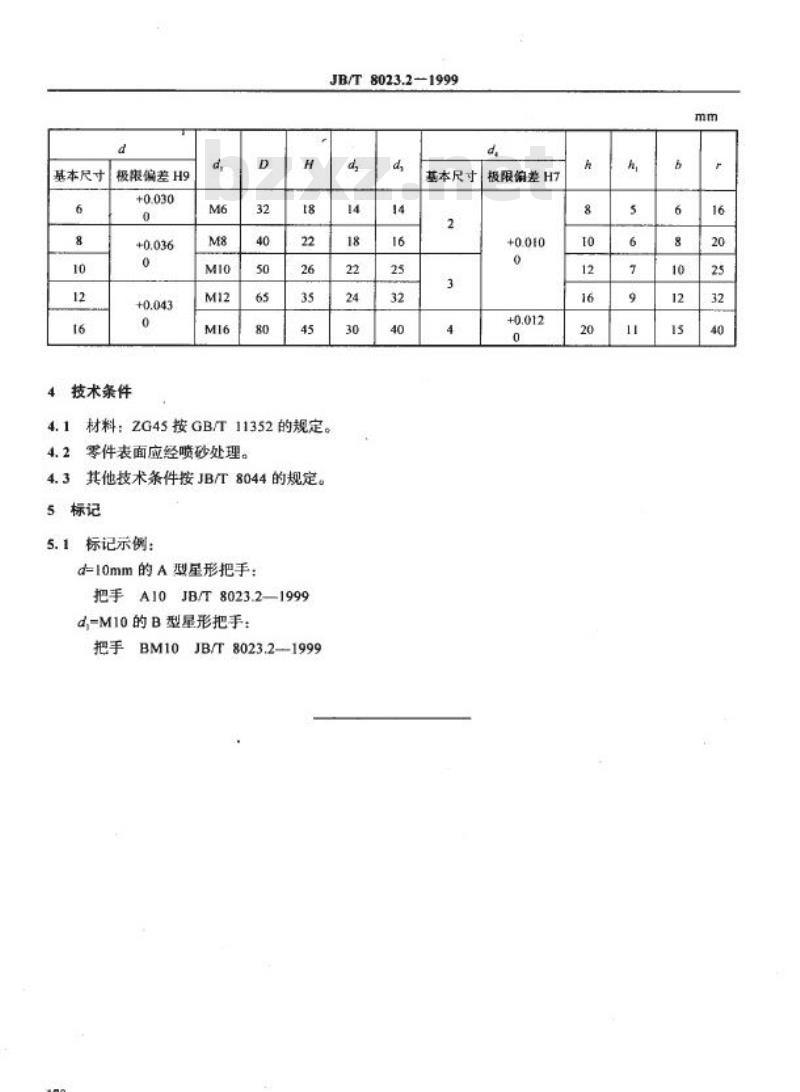

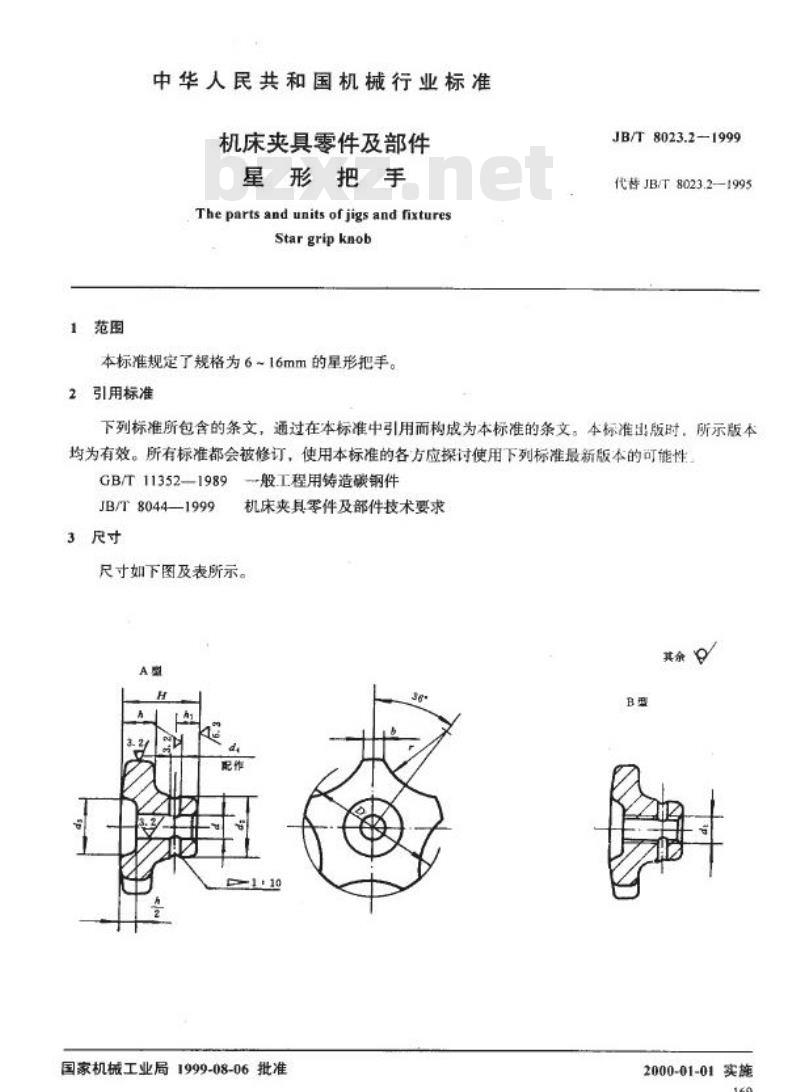

标准图片预览
