JB/T 8024.3-1999 本标准是对 JB/T 8024.3-95《机床夹具零件及部件握柄》的修订，修订时仅按有关规定作了编辑性修改，技术内容没有改变。本标准规定了规格为 6~8mm 的握柄。本标准于 1981 年以 GB 2222-80 首次发布，于 1991年 4 月 30 日第一次修订为 GB/T 2222-91，于 1996 年 4 调整为 JB/T 8024.3-95。 JB/T 8024.3-1999 机床夹具零件及部件握柄 JB/T8024.3-1999

标准内容

部分标准内容：

中华人民共和国机械行业标准
机床夹具零件及部件
The parts and units of jigs and fixtures
发布日期：1999-08-06
实施日期：2000-01-01
国家机械工业局

1 范围
本标准规定了规格为6~8mm的握柄。

2 引用标准
JB/T 8024.3—1999（代替 JB/T 8024.3—1995）
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 700—1988 碳素结构钢
JB/T 8044—1999 尺寸

3 机床夹具零件及部件技术要求

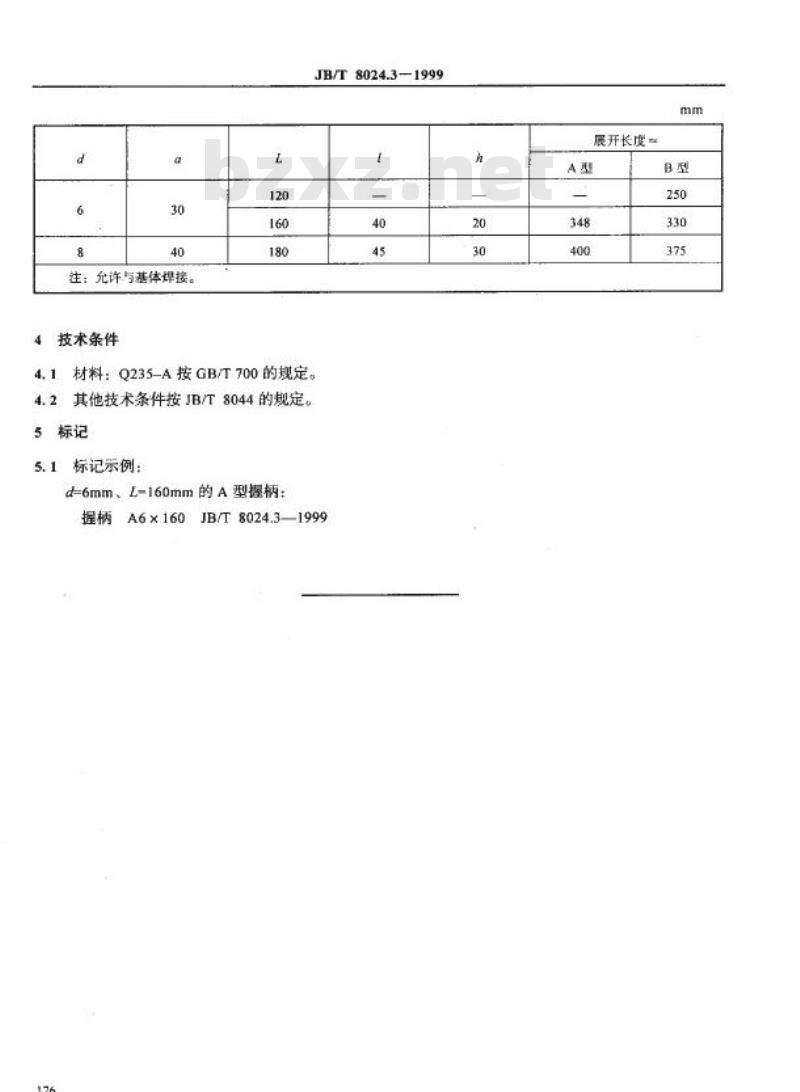

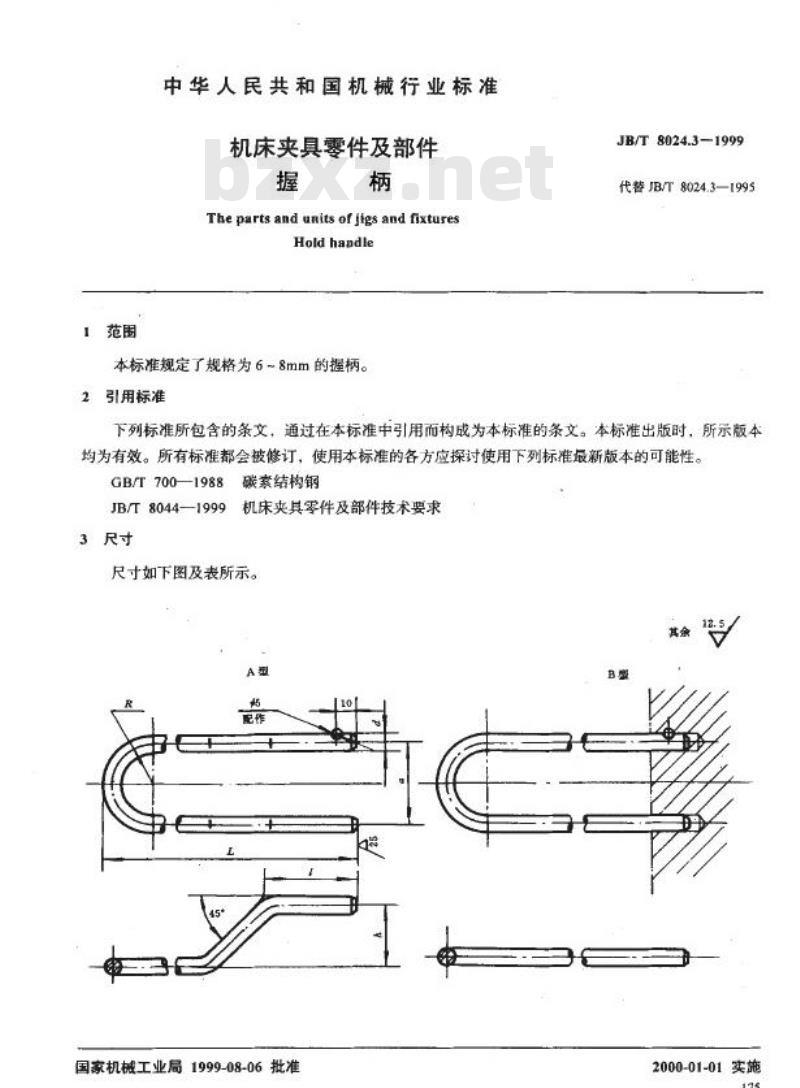

尺寸如下图及表所示（注：允许与基体焊接）。
相关尺寸参数参考：
- 直径 d 参数：6, 8, 30, 40
- 长度 L 参数：120, 160, 180, 40, 45
- 高度 h 参数：20, 30
- A型握柄展开长度：348 mm, 400 mm
- B型握柄展开长度：250 mm, 330 mm, 375 mm

4 技术条件
4.1 材料：Q235-A 按 GB/T 700 的规定。
4.2 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
d=6mm、L=160mm 的 A 型握柄：A6×160 JB/T 8024.3—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
