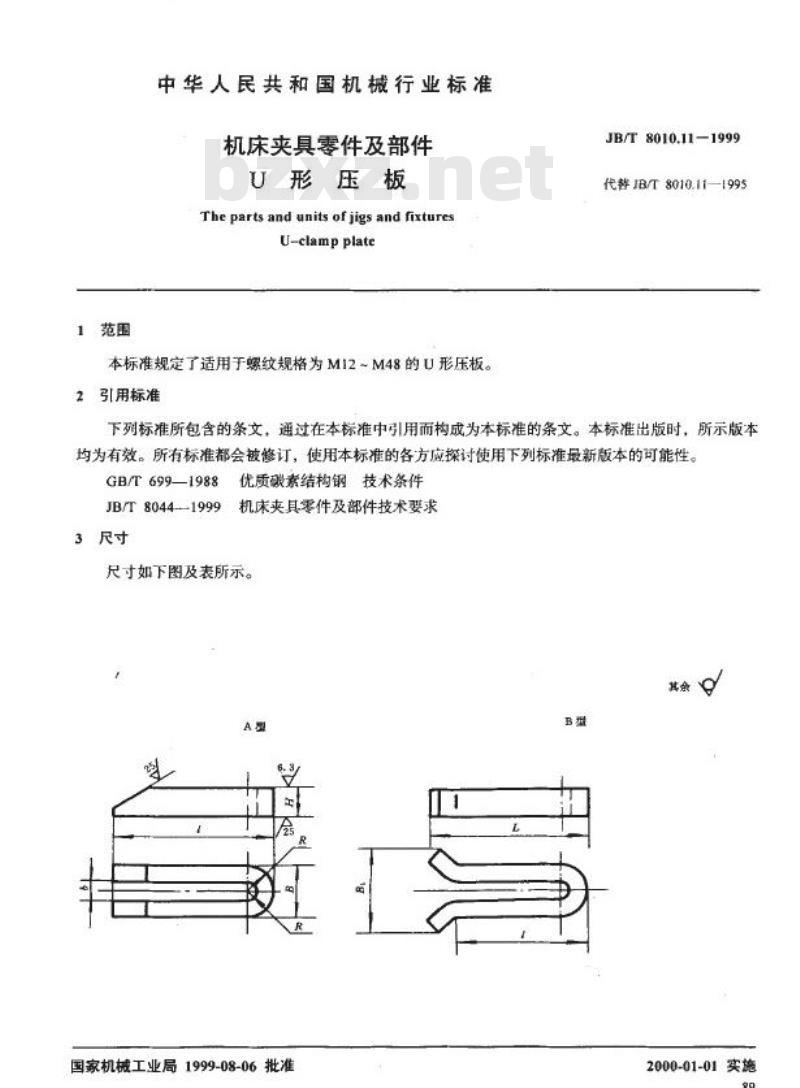

中华人民共和国机械行业标准
机床夹具零件及部件——U形压板
(The parts and units of jigs and fixtures: U-clamp plate)

发布日期：1999-08-06
实施日期：2000-01-01

1 范围
本标准规定了适用于螺纹规格为 M12~M48 的 U 形压板。

2 引用标准
JB/T 8010.11—1999 (代 GB/T 8010.11—1995)
GB/T 699—1988 优质磁素结构钢技术条件
JB/T 8044—1999 机床夹具零件及部件技术要求

3 尺寸
尺寸如下图及表所示。

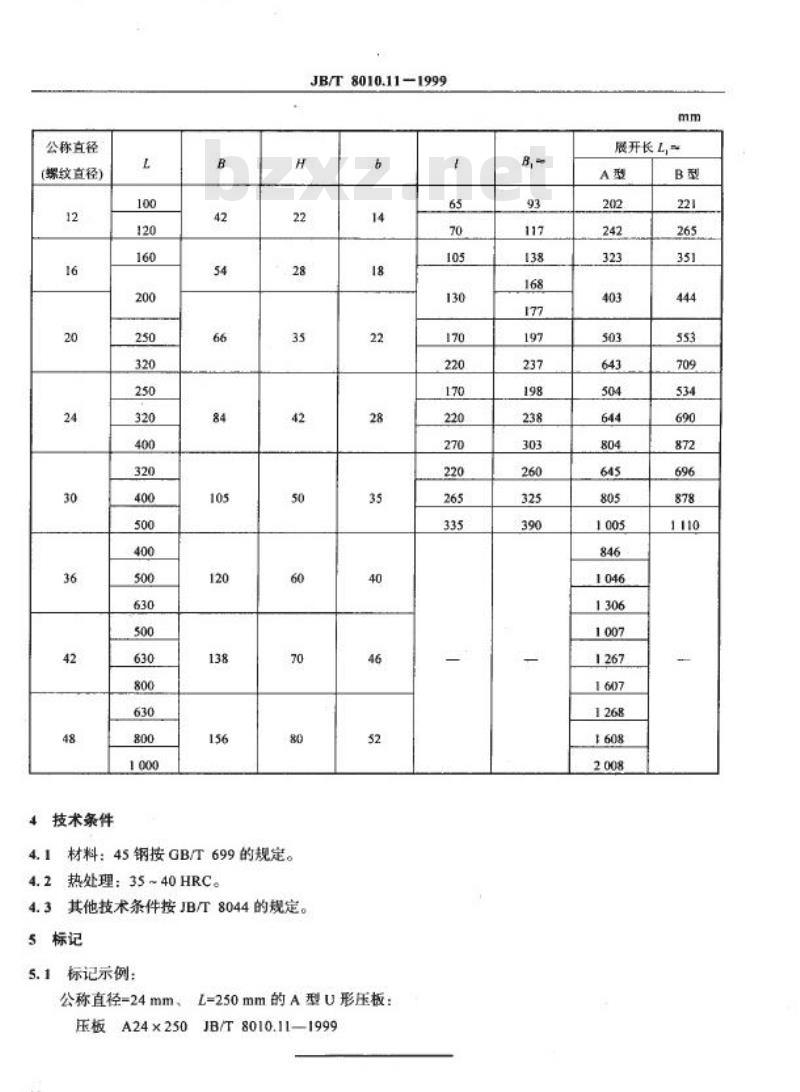

| 公称直径 (mm) | B (mm) | H (mm) |
| :--- | :--- | :--- |
| 12 | 42 | 22 |
| 16 | 54 | 28 |
| 20 | 66 | 35 |
| 24 | 84 | 42 |
| 30 | 105 | 50 |
| 36 | 120 | 60 |
| 42 | 138 | 70 |
| 48 | 156 | 80 |

展开长 L (mm) 可选值包含：100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 等。

4 技术条件
4.1 材料：45钢，按 GB/T 699 的规定。
4.2 热处理：35~40 HRC。
4.3 其他技术条件：按 JB/T 8044 的规定。

5 标记
5.1 标记示例：JB/T 8010.11-1999 [类型][公称直径]×[展开长] (例如：A24×250)
