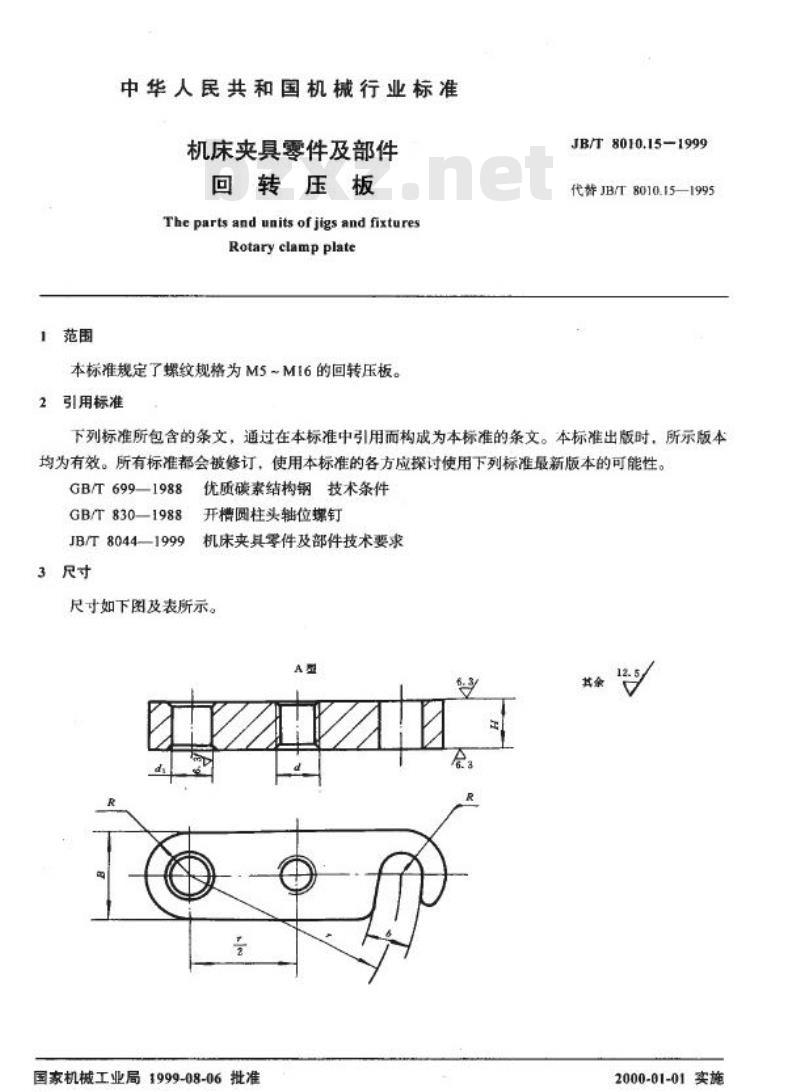

中华人民共和国机械行业标准
机床夹具零件及部件：回转压板
(JB/T 8010.15-1999)

1 范围
本标准规定了螺纹规格为 M5~M16 的回转压板。

2 引用标准
本标准代替 JB/T 8010.15—1995。下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 699—1988 优质碳素结构钢技术条件
GB/T 830—1988 开槽圆柱头轴位螺钉
JB/T 8044—1999 机床夹具零件及部件技术要求

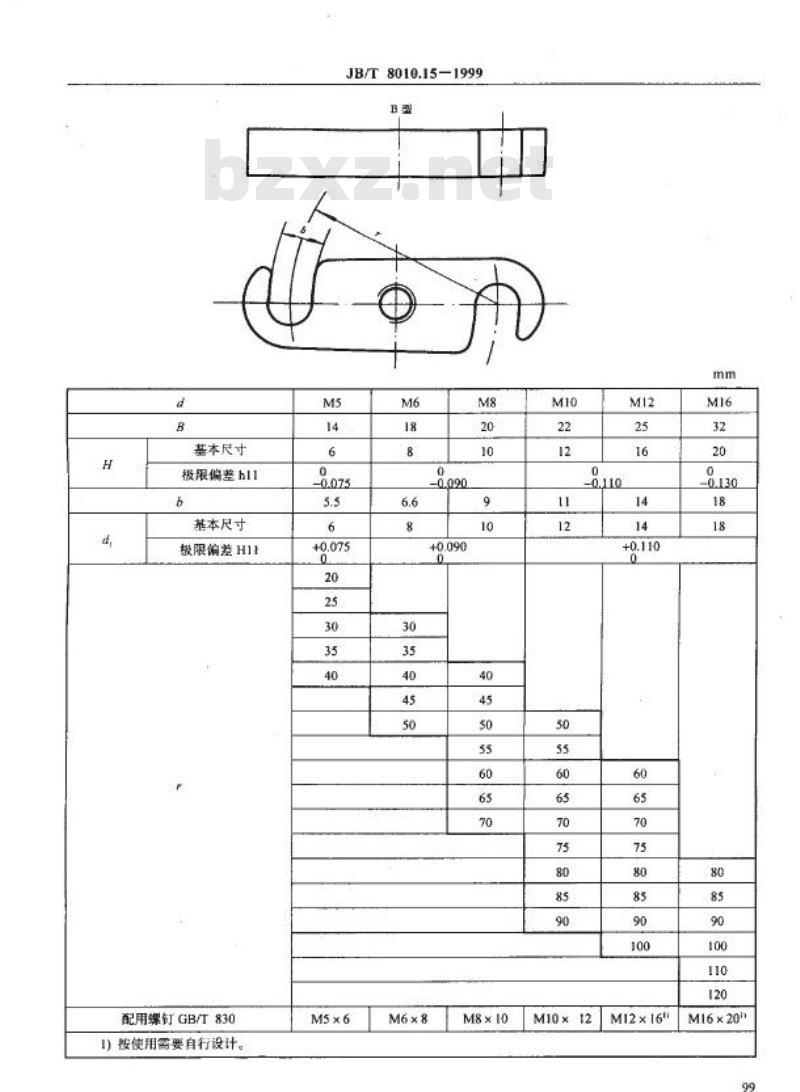

3 尺寸
尺寸如下表所示：

| 螺纹规格 | d (mm) | b (mm) | 配用螺钉 | 极限偏差 |
| :--- | :--- | :--- | :--- | :--- |
| M5 | 14 | 6 | M5×6 | +0.075 |
| M6 | 18 | 8 | M6×8 | +0.090 |
| M8 | 20 | 10 | M8×10 | +0.110 |
| M10 | 22 | 12 | M10×12 | +0.110 |
| M12 | 25 | 16 | M12×16 | +0.130 |
| M16 | 32 | 20 | M16×20 | +0.130 |

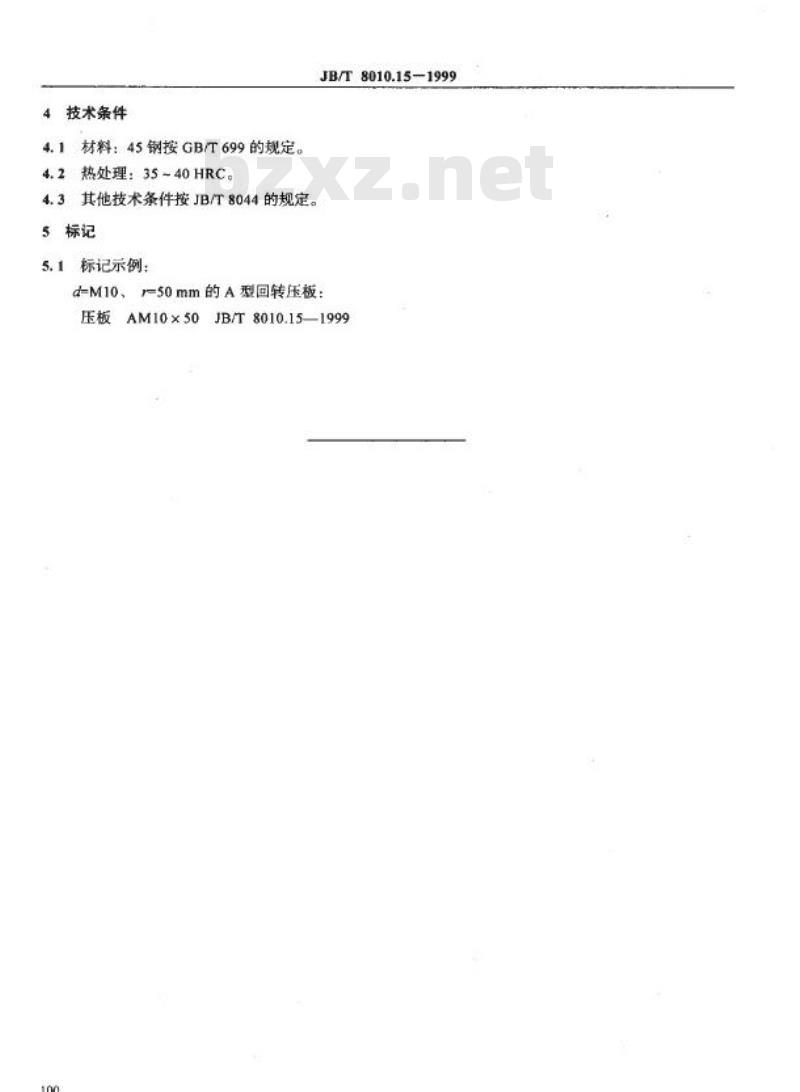

4 技术条件
4.1 材料：45钢，按 GB/T 699 的规定。
4.2 热处理：35~40HRC。
4.3 其他技术条件按 JB/T 8044 的规定。

5 标记
5.1 标记示例：
JB/T 8010.15—1999 d-M10、L=50mm 的 A 型回转压板：压板A M10×50 JB/T 8010.15—1999

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
