【机械行业标准(JB)】 机床夹具零件及部件 双向压板

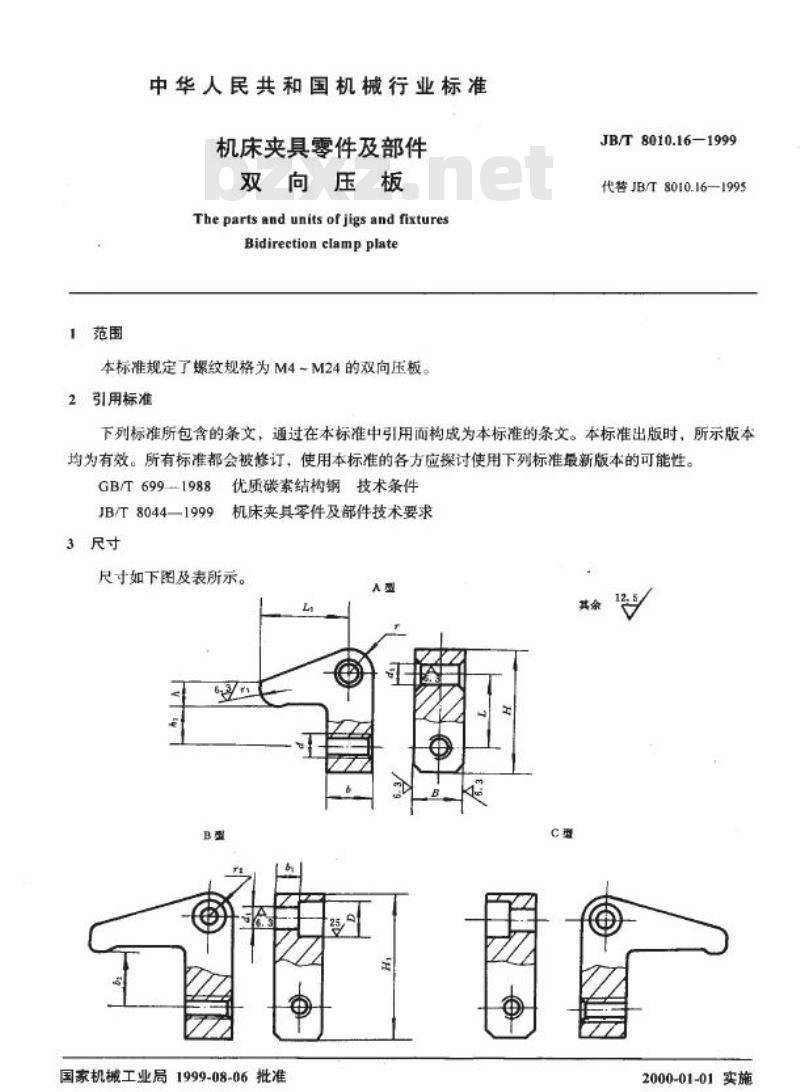

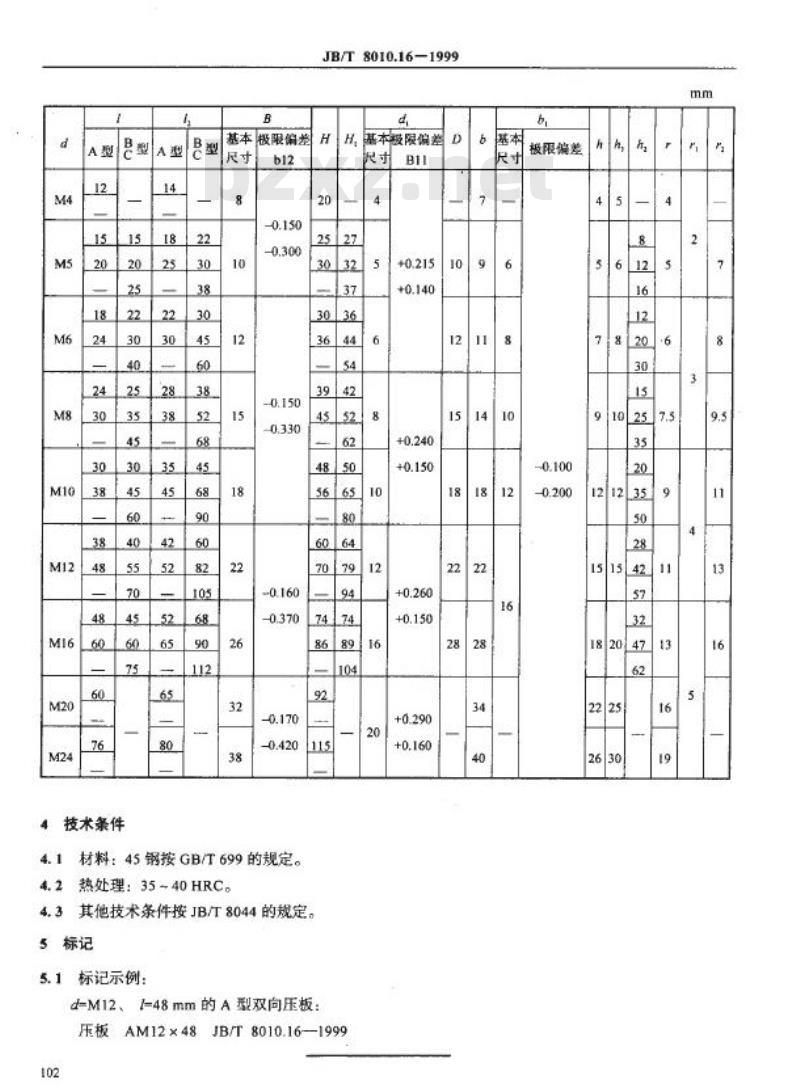

中华人民共和国机械行业标准 机床夹具零件及部件 双向压板 (The parts and units of jigs and fixtures: Bidirectional clamp plate) 标准编号：JB/T 8010.16—1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了螺纹规格为M4~M24的双向压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 JB/T 8010.16—1999 (代替 JB/T 8010.16—1995) 3 尺寸 尺寸如下图及表所示。 螺纹规格 | A型尺寸 | B型尺寸 ---|---|--- M4 | 12 | 22 M5 | 15 | 18 M6 | 20 | 25 M8 | 24 | 22 M10 | 24 | 30 M12 | 30 | 28 M16 | 30 | 38 M20 | 38 | 35 M24 | 38 | 45 4 技术要求 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件：按JB/T 8044的规定。 5 标记 5.1 标记示例： d-M12、48mm的A型双向压板：压板A M12×48 JB/T 8010.16—1999
