JB/T 8010.17-1999 本标准规定了调节范围为 0~200mm 的自调式压板。本标准于 1983 年以 JB 3408-83 首次发布，于 1991 年第次修订为 GB/T 12872-91。 JB/T 8010.17-1999 机床夹具零件及部件自调式压板 JB/T8010.17-1999

标准内容

部分标准内容：

中华人民共和国机械行业标准
机床夹具零件及部件：自调式压板 (JB/T 8010.17-1999)
The parts and units of jigs and fixtures
发布日期：1999-08-06
实施日期：2000-01-01

1 范围
本标准规定了调节范围为0~200mm的自调式压板。

2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 898—1988
JB/T 8004.1—1999
JB/T 8004.11—1999

3 尺寸

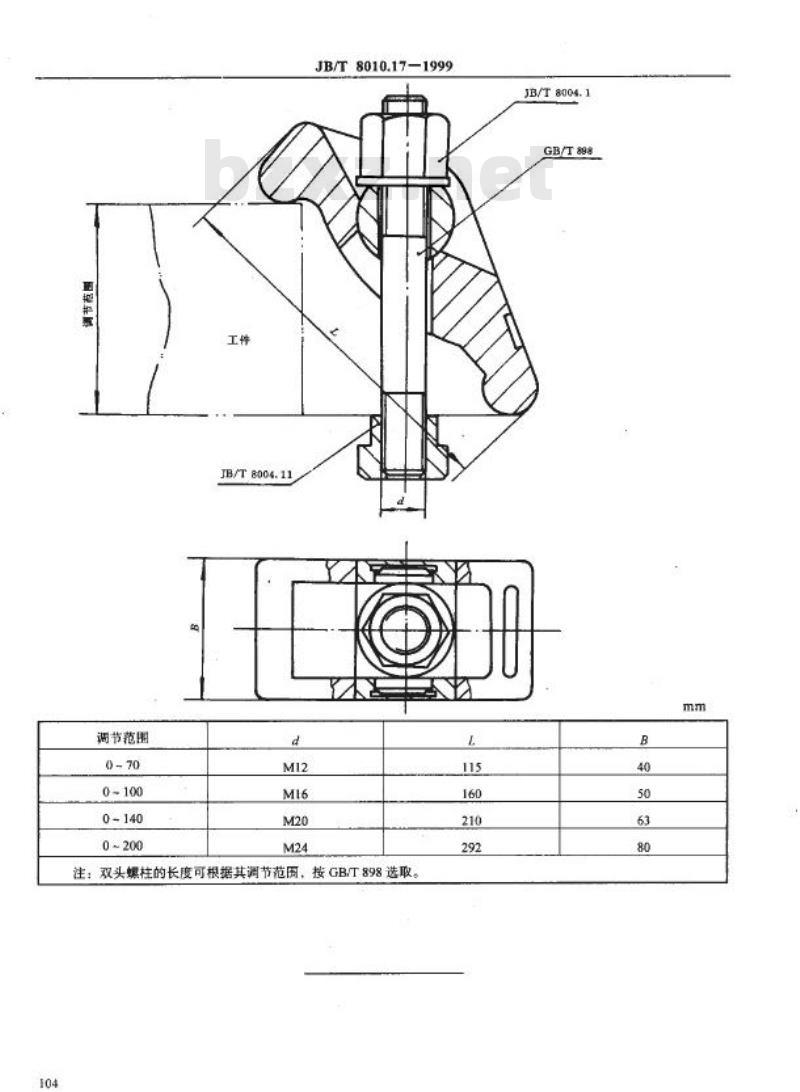

尺寸如下表所示：
| 调节范围 (mm) | 螺纹规格 | 尺寸 d (mm) | 尺寸 b (mm) |
| :--- | :--- | :--- | :--- |
| 0~70 | M12 | 40 | 115 |
| 0~100 | M16 | 50 | 160 |
| 0~140 | M20 | 63 | 210 |
| 0~200 | M24 | 80 | 292 |
注：双头螺柱的长度可根据其调节范围，按GB/T 898选取。

4 标记
4.1 标记示例：
双头螺柱 b=1.25d

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

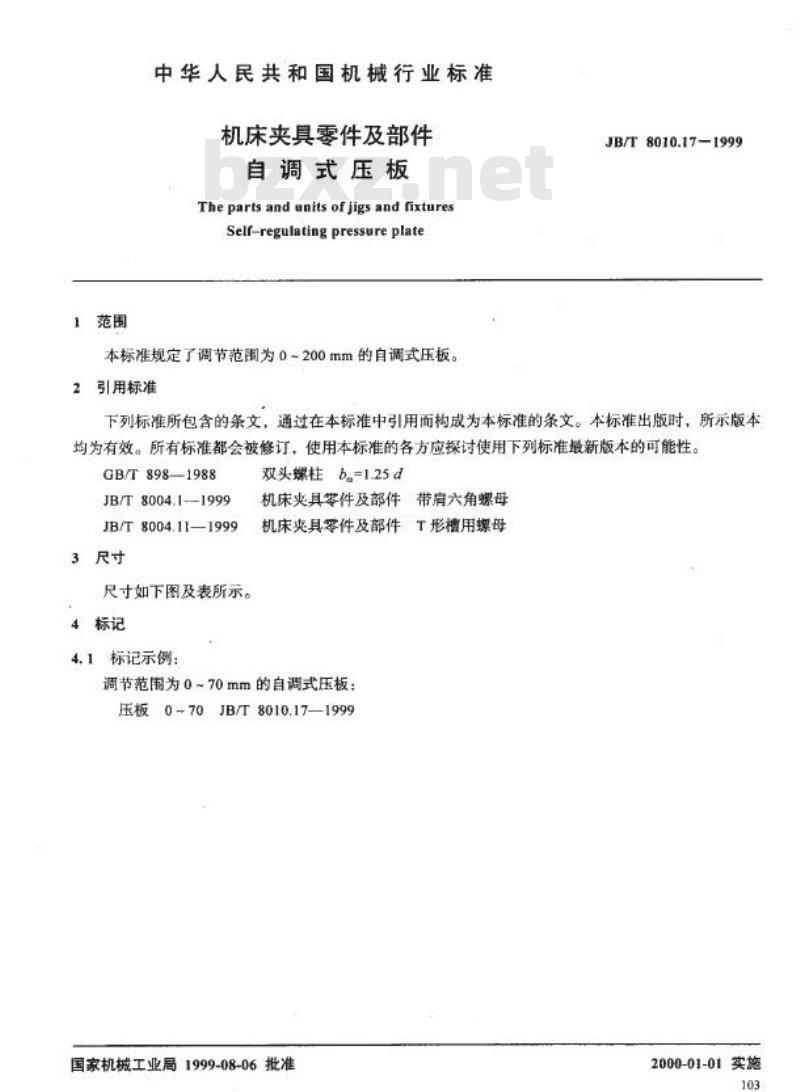

标准图片预览
