【机械行业标准(JB)】 机床夹具零件及部件 鞍形形压板

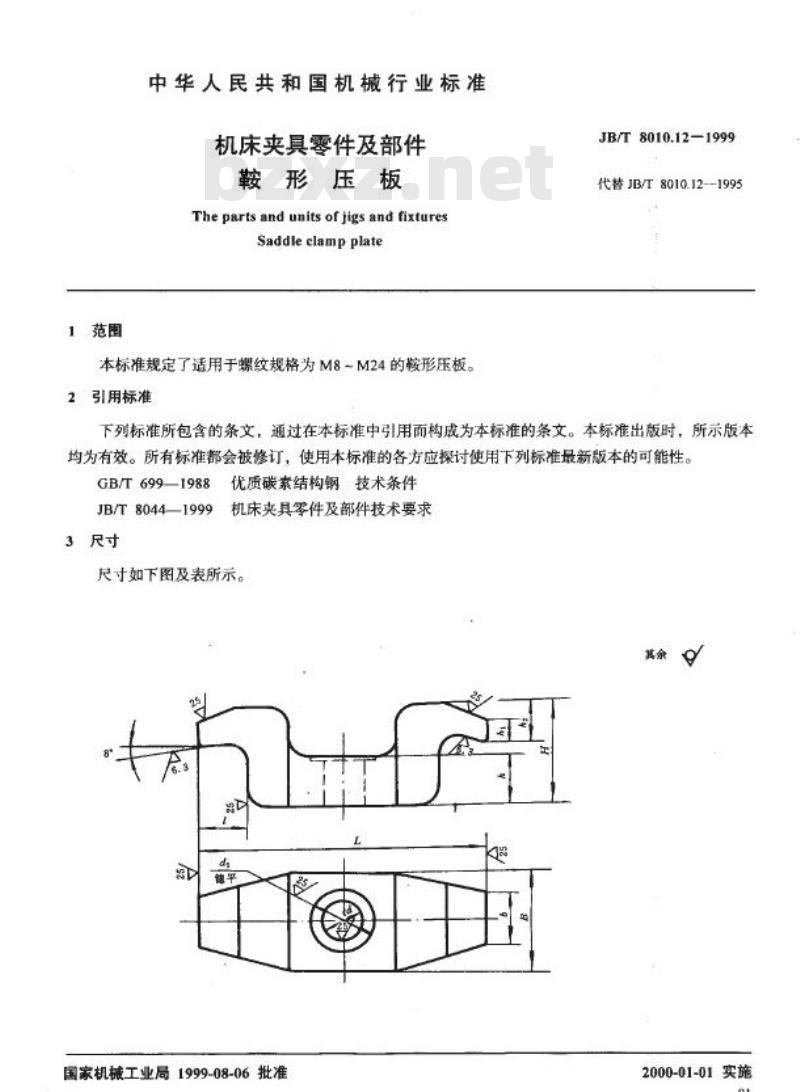

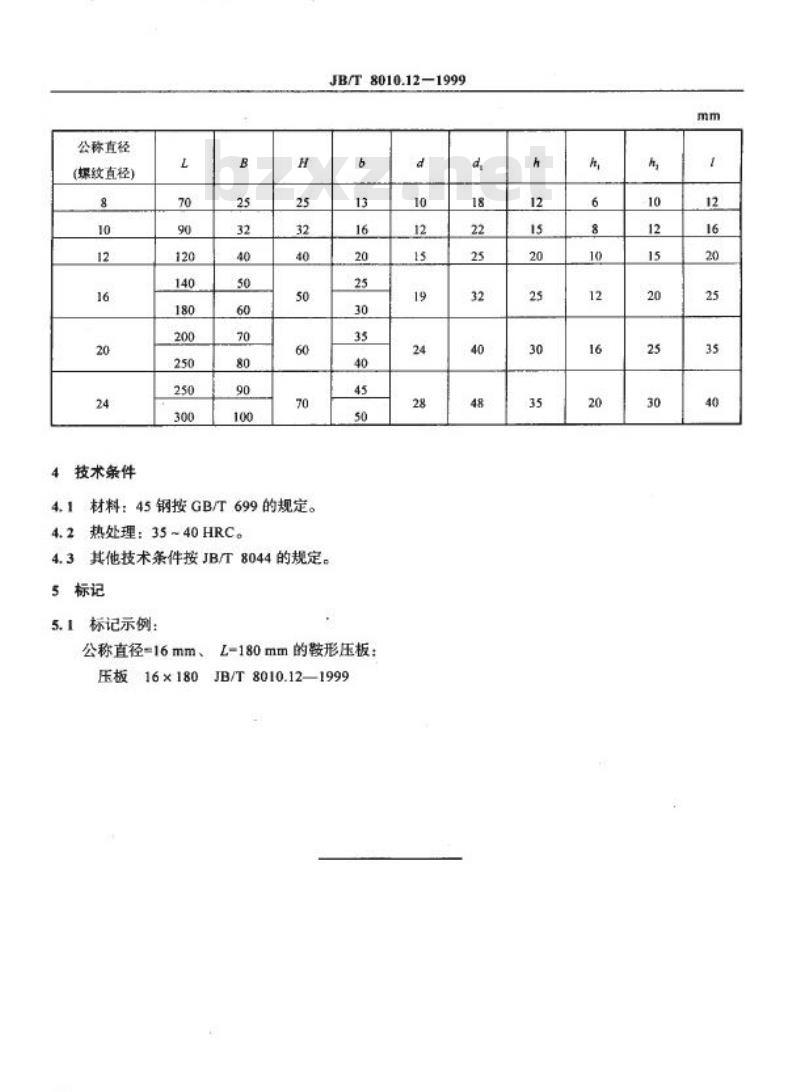

ICS 25. 080. 01 中华人民共和国机械行业标准 机床夹具零件及部件：鞍形压板 (The parts and units of jigs and fixtures: Saddle clamp plate) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了适用于螺纹规格为M8～M24的鞍形压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044—1999 机床夹具零件及部件技术要求 3 尺寸 尺寸数据如下（整理自原文表格）： - 公称直径 (d): 8, 10, 12, 16, 20, 24 (mm) - 相关参数 H 系列: 25, 32, 40, 50, 60, 70, 80, 90, 100 (mm) - 相关参数 L 系列: 70, 90, 120, 140, 180, 200, 250, 300 (mm) - 相关参数 h 系列: 12, 15, 16, 18, 19, 20, 22, 25, 28, 30, 32, 35, 40, 48 (mm) 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件：按JB/T 8044的规定。 5 标记 5.1 标记示例： 公称直径=16mm、L=180mm的鞍形压板：16×180
