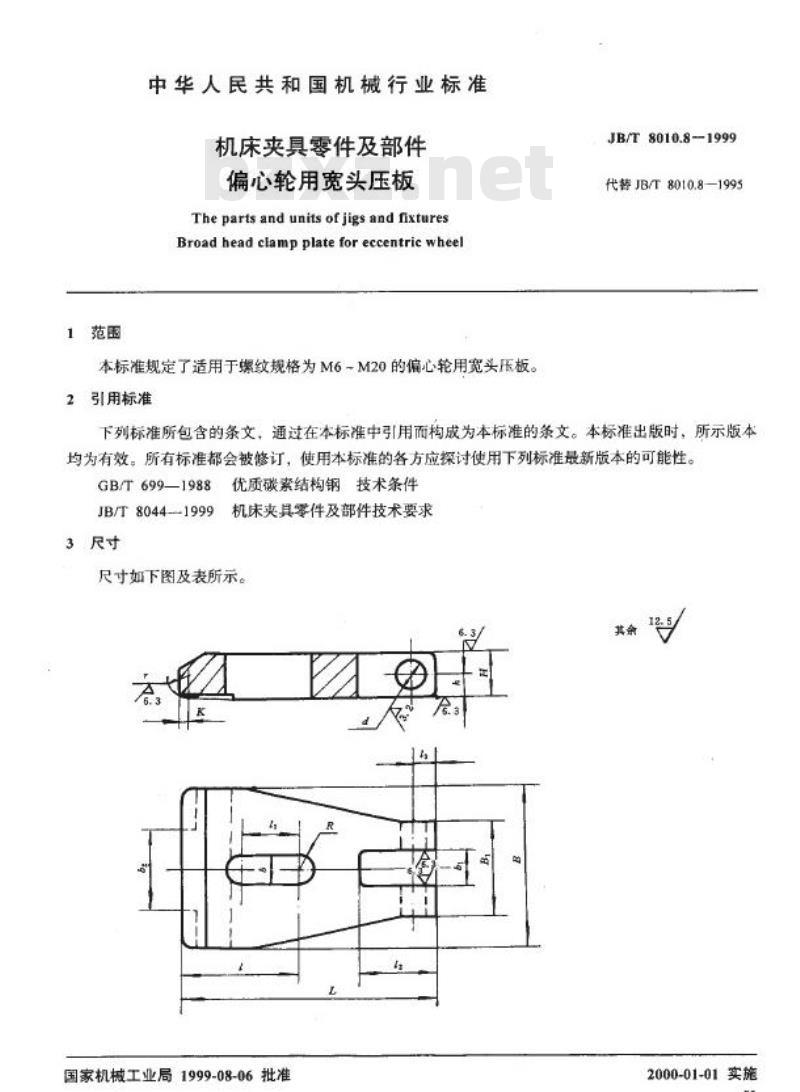

【机械行业标准(JB)】 机床夹具零件及部件 偏心轮用宽头压板

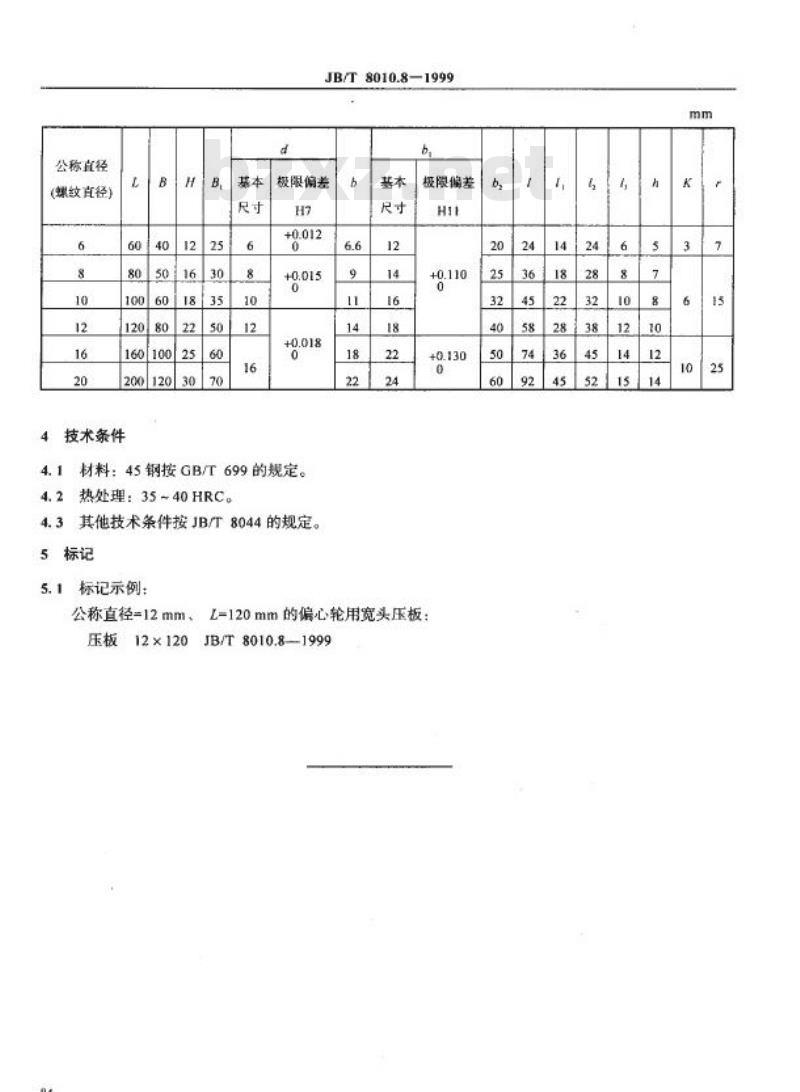

中华人民共和国机械行业标准 机床夹具零件及部件 偏心轮用宽头压板 (The parts and units of jigs and fixtures) 标准编号：JB/T 8010.8-1999 发布日期：1999-08-06 实施日期：2000-01-01 1 范围 本标准规定了适用于螺纹规格为M6~M20的偏心轮用宽头压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699-1988 优质碳素结构钢技术条件 JB/T 8044-1999 JB/T 8010.8-1999（代替 JB/T 8010.8-1995） 3 尺寸 尺寸如下图及表所示： - 公称直径 (螺纹直径) d 及极限偏差 (H7): - d = 6, 8, 10 mm, 极限偏差为 +0.012/0 - d = 12, 16 mm, 极限偏差为 +0.015/0 - d = 20 mm, 极限偏差为 +0.018/0 - 极限偏差 (H11) 参考值：+0.110/0, +0.130/0 - 其他相关尺寸参数（基于识别数据）： - 长度/宽度系列数据：60, 80, 100, 120, 160, 200 mm - 其他维度数据：24, 28, 32, 36, 45, 58, 74 mm; 25, 30, 35, 50, 60, 70 mm; 12, 14, 16, 18, 22, 24 mm 等。 4 技术条件 4.1 材料：45钢，按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例：公称直径=12mm、L=120mm的偏心轮用宽头压板：压板12×120 JB/T 8010.8-1999。
