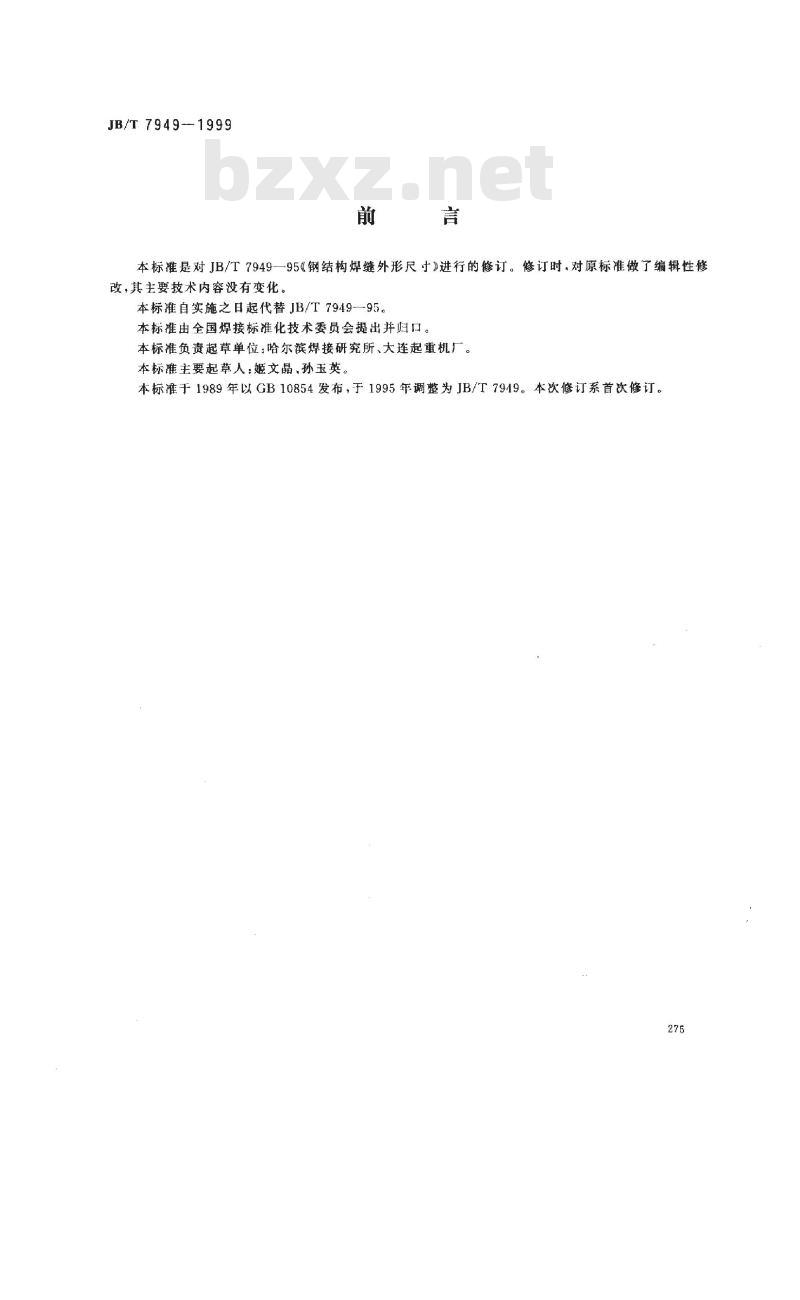

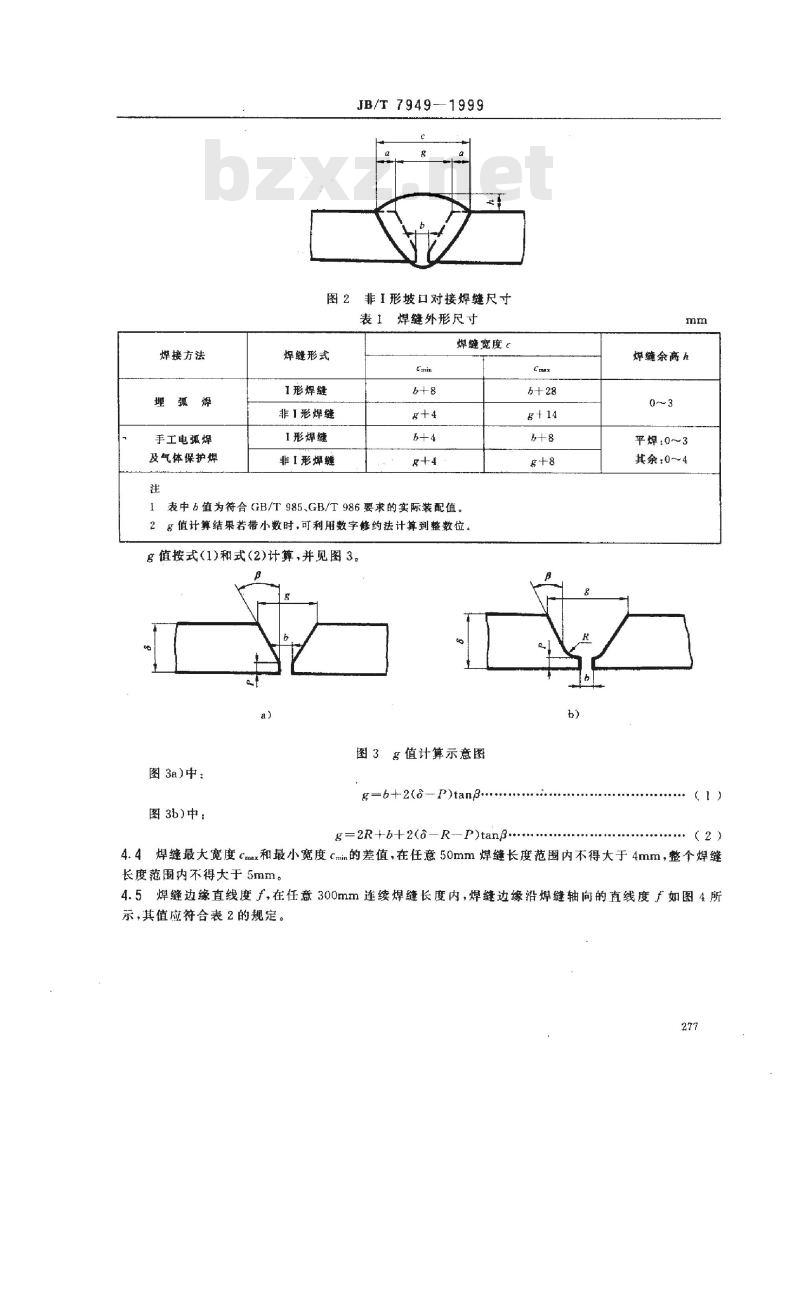

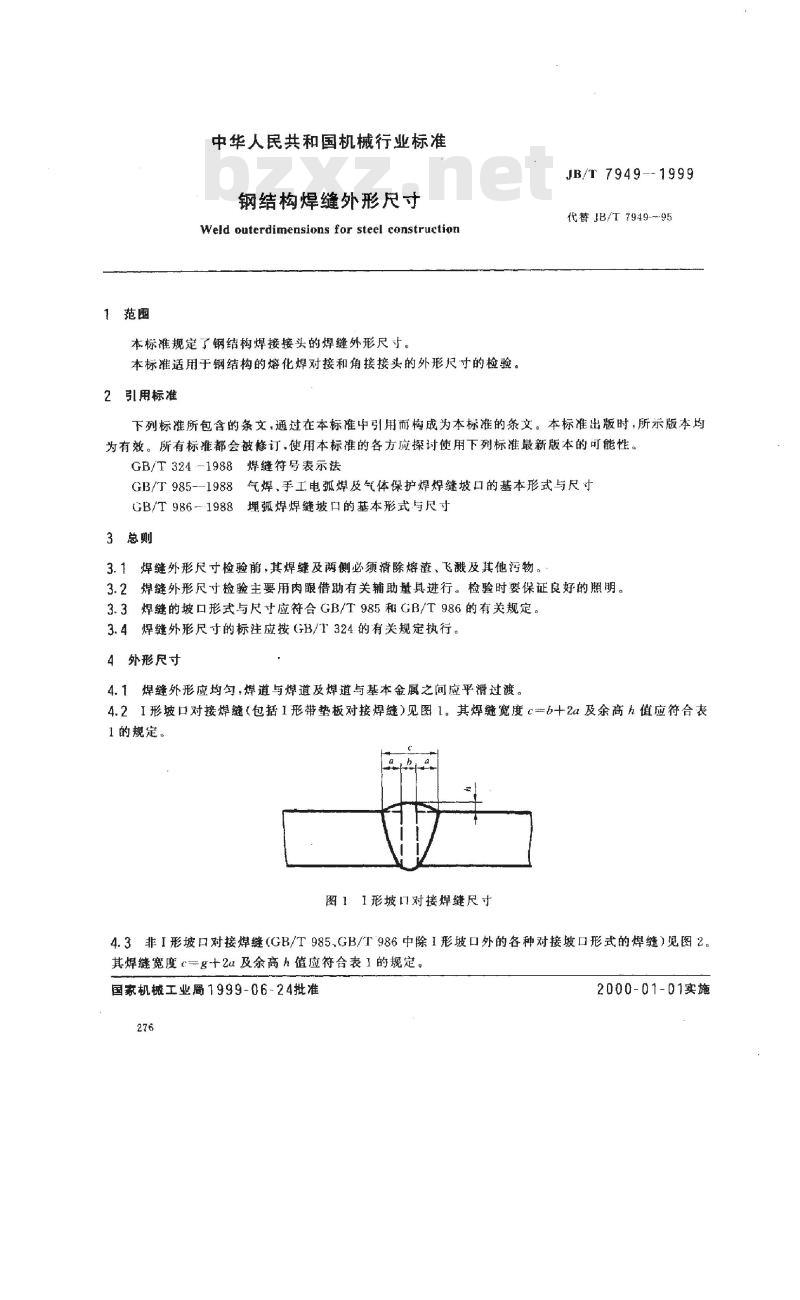

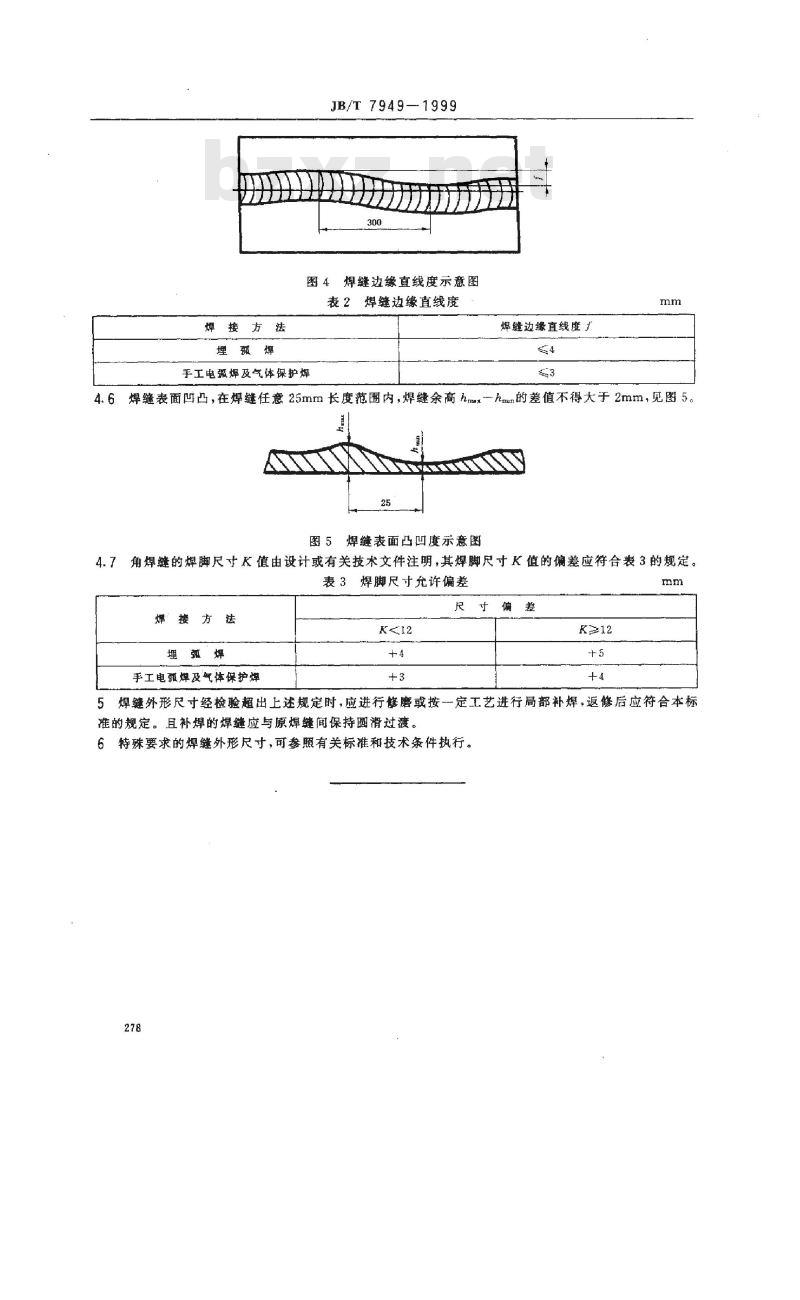

JB/T 7949-1999 前言 本标准是对 JB/T 7949-95《钢结构焊缝外形尺寸》进行的修订。修订时对原标准做了编辑性修改，其主要技术内容没有变化。本标准自实施之日起代替 JB/T 7949-95。本标准由全国焊接标准化技术委员会提出并归口。本标准负责起草单位：哈尔滨焊接研究所、大连起重机厂。本标准主要起草人：姬文晶、孙玉英。本标准于 1989 年以 GB 10854 发布，于 1995 年调整为 JB/T 7949。本次修订系首次修订。 中华人民共和国机械行业标准 钢结构焊缝外形尺寸 Weld outer dimensions for steel construction 1 范围 本标准规定了钢结构焊接接头的焊缝外形尺寸。本标准适用于钢结构的熔化焊对接和角接接头的外形尺寸的检验。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订、使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 324-1988 焊缝符号表示法 GB/T 985-1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB/T 986-1988 埋弧焊焊缝坡口的基本形式与尺寸 3 总则 3.1 焊缝外形尺寸检验前，其焊缝及两侧必须清除熔渣、飞溅及其他污物。 3.2 焊缝外形尺寸检验主要用肉眼借助有关辅助量具进行。检验时要保证良好的照明。 3.3 焊缝的坡口形式与尺寸应符合 GB/T 985 和 GB/T 986 的有关规定。 3.4 焊缝外形尺寸的标注应按 GB/T 324 的有关规定执行。 4 外形尺寸 4.1 焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。 4.2 I形坡口对接焊缝（包括I形带垫板对接焊缝）见图1。其焊缝宽度 c=b+2a 及余高 h 值应符合表1的规定。 4.3 非I形坡口对接焊缝（GB/T 985、GB/T 986 中除I形坡口外的各种对接坡口形式的焊缝）见图2。其焊缝宽度 c=g+2u 及余高 h 值应符合表1的规定。 表1 焊缝外形尺寸 | 焊缝形式 | 焊缝宽度 | 焊缝余高 h | | :--- | :--- | :--- | | I形焊缝 | c=b+2a | 平焊：0～3mm；其余：0～4mm | | 非I形焊缝 | c=g+2u | 平焊：0～3mm；其余：0～4mm | 注：表中 b、a、g、u 值为符合 GB/T 985、GB/T 986 要求的实际装配值。g 值计算结果若带小数时，可利用数字修约法计算到整数位，g 值按式(1)和式(2)计算。 4.4 焊缝最大宽度 c_max 和最小宽度 c_min 的差值，在任意 50mm 焊缝长度范围内不得大于 4mm，整个焊缝长度范围内不得大于 5mm。 4.5 焊缝边缘直线度 f，在任意 300mm 连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度 f 应符合表2的规定。 表2 焊缝边缘直线度 | 焊接方法 | 焊缝边缘直线度 f | | :--- | :--- | | 埋弧焊 | 4mm | | 手工电弧焊及气体保护焊 | 4mm | 4.6 焊缝表面凹凸，在焊缝任意 25mm 长度范围内，焊缝余高 h_max - h_min 的差值不得大于 2mm。 4.7 角焊缝的焊脚尺寸 K 值由设计或有关技术文件注明，其焊脚尺寸 K 值的偏差应符合表3的规定。 表3 焊脚尺寸允许偏差 | 焊接方法 | K < 12 mm | K ≥ 12 mm | | :--- | :--- | :--- | | 埋弧焊 | +4 mm | +5 mm | | 手工电弧焊及气体保护焊 | +3 mm | +4 mm | 国家机械工业局 1999-06-24 批准，2000-01-01 实施。 5 焊缝外形尺寸经检验超出上述规定时，应进行磨削或按一定工艺进行局部补焊，返修后应符合本标准的规定。且补焊的焊缝应与原焊缝间保持圆滑过渡。 6 特殊要求的焊缝外形尺寸，可参照有关标准和技术条件执行。
