【机械行业标准(JB)】 快速割嘴

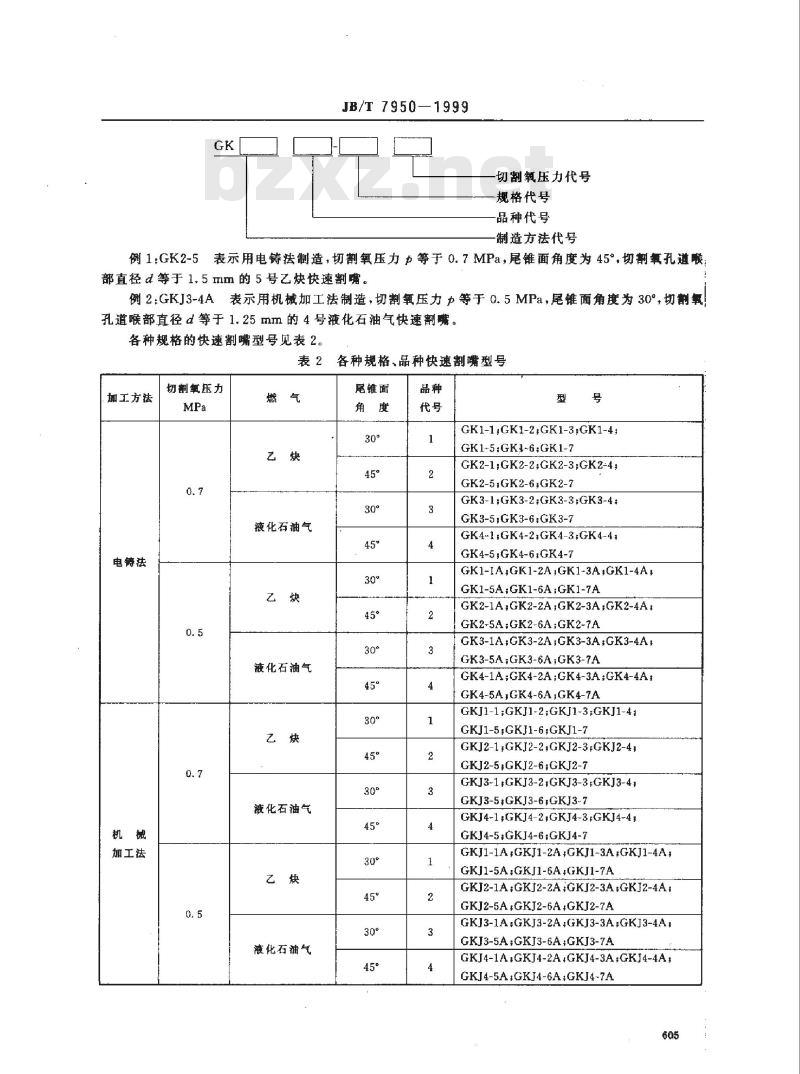

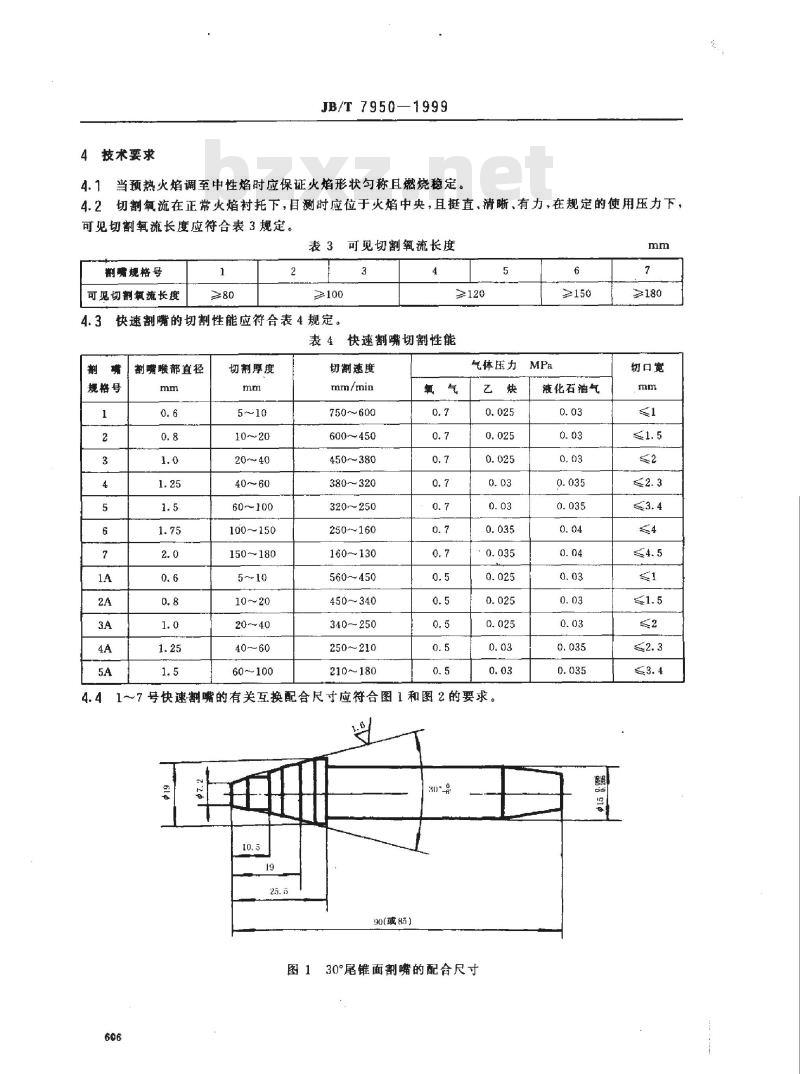

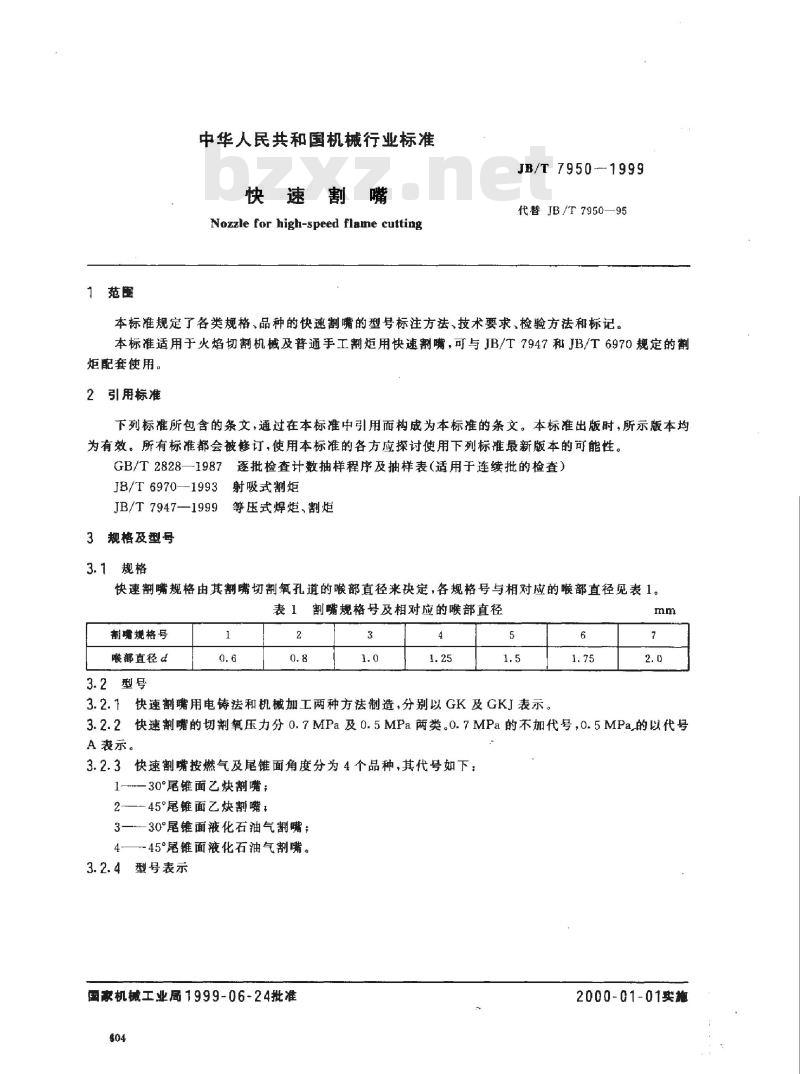

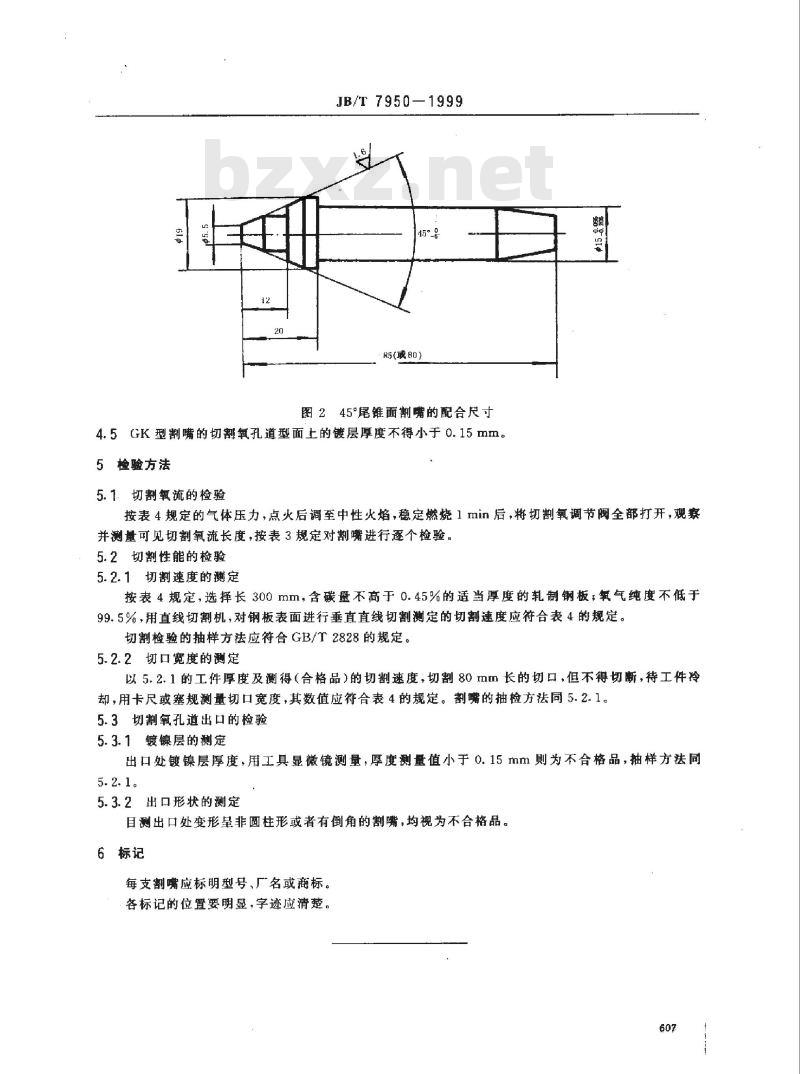

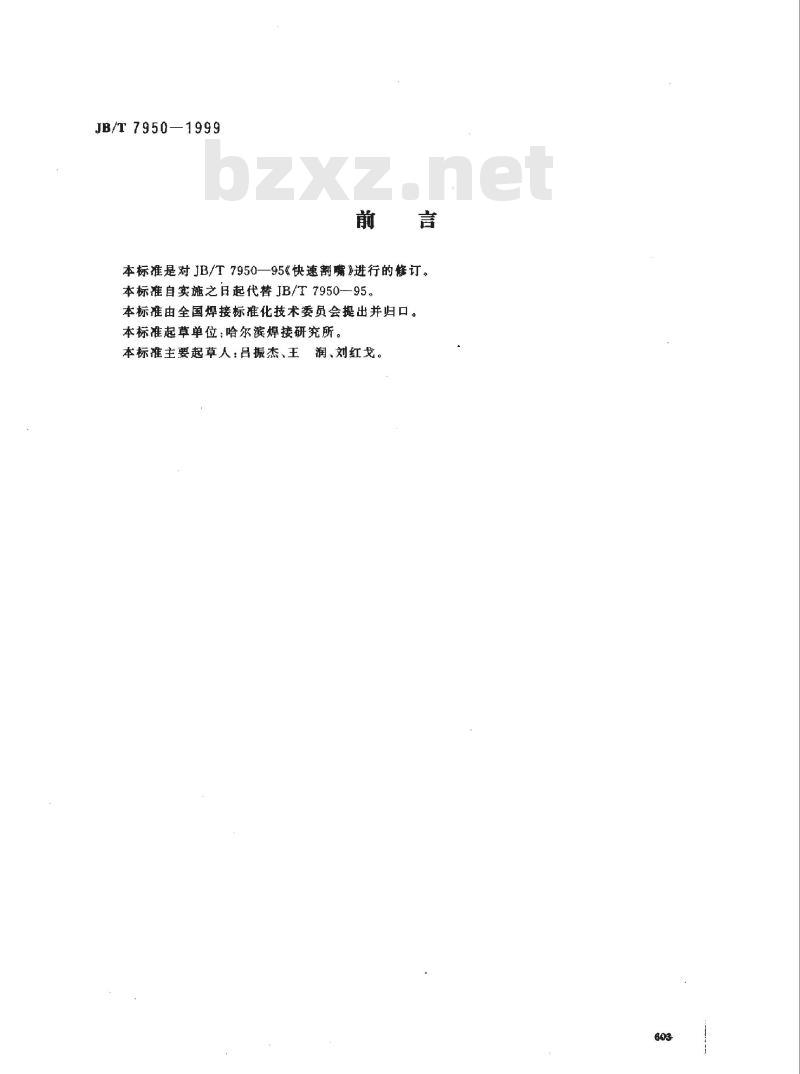

JB/T 7950—1999 快速割嘴 Nozzle for high-speed flame cutting 前言 本标准是对 JB/T 7950—95《快速割嘴》进行的修订。本标准自实施之日起代替 JB/T 7950—95。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研究所。本标准主要起草人：吕振杰、王润、刘红戈。 1 范围 本标准规定了各类规格、品种的快速割嘴的型号标注方法、技术要求、检验方法和标记。本标准适用于火焰切割机械及手工割炬用快速割嘴，可与 JB/T 7947 和 JB/T 6970 规定的割炬配套使用。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 2828—1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） JB/T 6970—1993 射吸式割炬 JB/T 7947—1999 等压式焊炬、割炬 3 规格及型号 3.1 规格 快速割嘴规格由其割嘴切割氧孔道的喉部直径来决定，各规格号与相对应的喉部直径见表1。 表1 割嘴规格号及相对应的喉部直径 规格号 | 喉部直径 d (mm) 1 | 0.6 2 | 0.8 3 | 1.0 4 | 1.25 5 | 1.5 6 | 1.75 7 | 2.0 3.2 型号 3.2.1 快速割嘴用电铸法和机械加工两种方法制造，分别以 GK 及 GKJ 表示。 3.2.2 快速割嘴的切割氧压力分 0.7 MPa 及 0.5 MPa 两类。0.7 MPa 的不加代号，0.5 MPa 的以代号 A 表示。 3.2.3 快速割嘴按燃气及尾锥面角度分为 4 个品种，其代号如下： 1 — 30° 尾锥面乙炔割嘴； 2 — 45° 尾锥面乙炔割嘴； 3 — 30° 尾锥面液化石油气割嘴； 4 — 45° 尾锥面液化石油气割嘴。 3.2.4 型号表示：[制造方法代号][品种代号]-[规格][切割氧压力代号] 例1：GK2-5 表示用电铸法制造，切割氧压力等于 0.7 MPa，尾锥面角度为 45°，切割氧孔道喉部直径 d 等于 1.5 mm 的 5 号乙炔快速割嘴。 例2：GKJ3-4A 表示用机械加工法制造，切割氧压力等于 0.5 MPa，尾锥面角度为 30°，切割氧孔道喉部直径 d 等于 1.25 mm 的 4 号液化石油气快速割嘴。 表2：各种规格、品种快速割嘴型号汇总 (型号由制造方法、品种、规格及压力代号组合而成) 电铸法 (GK系列): - 乙炔品种 (1-30°, 2-45°): GK1-1至GK1-7, GK2-1至GK2-7 (及对应的0.5MPa型号 GK1-1A至GK1-7A, GK2-1A至GK2-7A) - 液化石油气品种 (3-30°, 4-45°): GK3-1至GK3-7, GK4-1至GK4-7 (及对应的0.5MPa型号 GK3-1A至GK3-7A, GK4-1A至GK4-7A) 机械加工法 (GKJ系列): - 乙炔品种 (1-30°, 2-45°): GKJ1-1至GKJ1-7, GKJ2-1至GKJ2-7 (及对应的0.5MPa型号 GKJ1-1A至GKJ1-7A, GKJ2-1A至GKJ2-7A) - 液化石油气品种 (3-30°, 4-45°): GKJ3-1至GKJ3-7, GKJ4-1至GKJ4-7 (及对应的0.5MPa型号 GKJ3-1A至GKJ3-7A, GKJ4-1A至GKJ4-7A)
