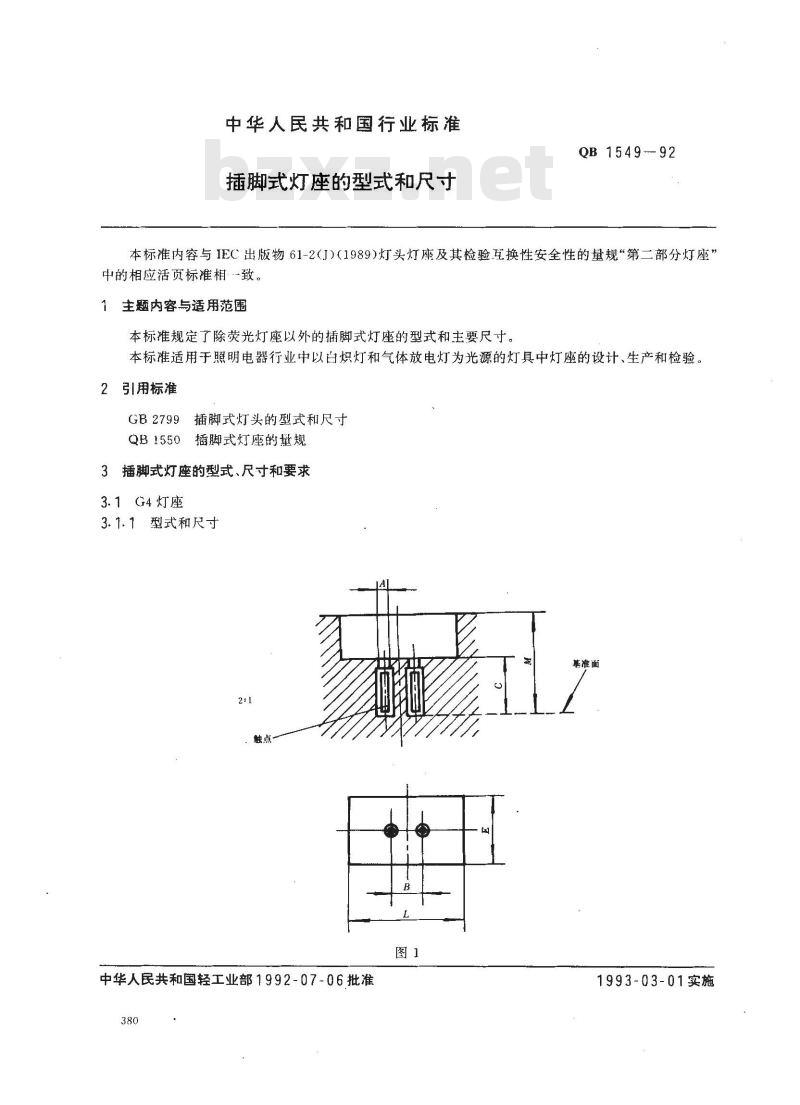

【轻工行业标准(QB)】 插脚式灯座的型式和尺寸

中华人民共和国行业标准
插脚式灯座的型式和尺寸
QB1549-92
本标准内容与IEC出版物61-2(J)(1989)灯头灯座及其检验互换性安全性的量规“第二部分灯座”中的相应活页标准相致。
1主题内容与适用范围
本标准规定了除荧光灯座以外的插脚式灯座的型式和主要尺寸。本标准适用于照明电器行业中以白炽灯和气体放电灯为光源的灯具中灯座的设计、生产和检验。2引用标准
GB2799插脚式灯头的型式和尺寸QB1550插脚式灯座的量规
3插脚式灯座的型式、尺寸和要求3.1G4灯座
3.1.1型式和尺寸
中华人民共和国轻工业部1992-07-06批准380
1993-03-01实施
尺寸符号

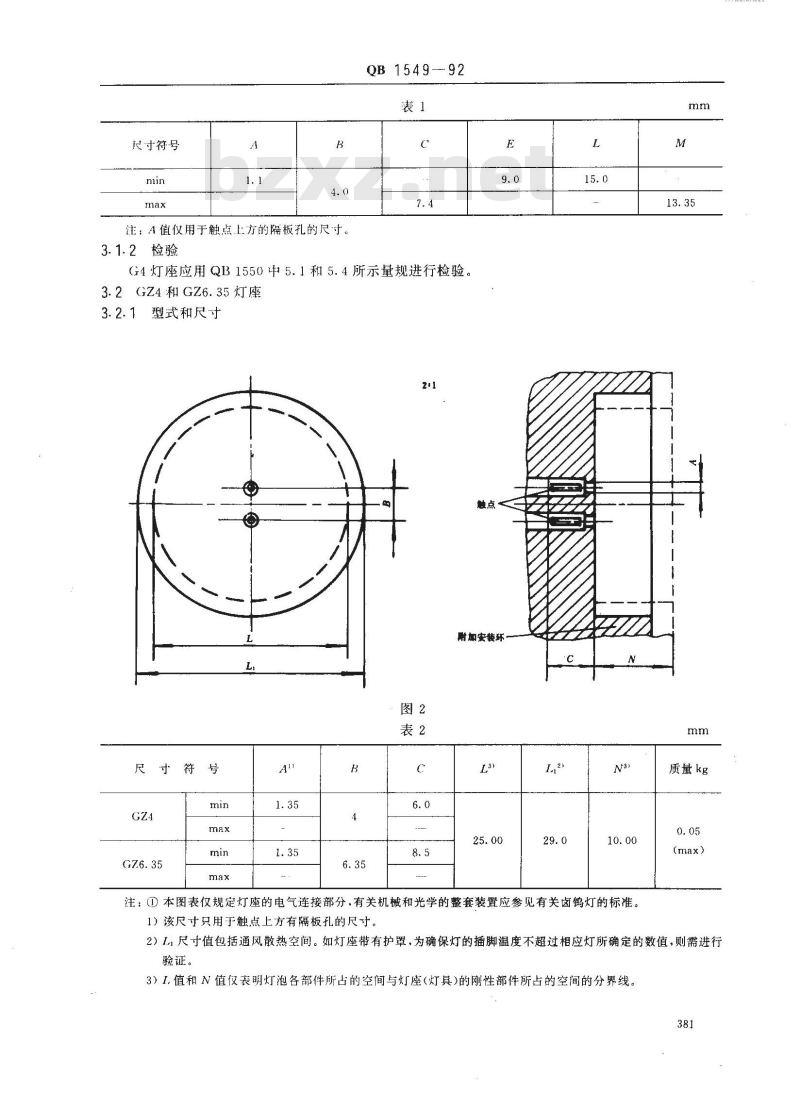

注：A值仅用于触点上方的隔板孔的尺寸。3.1.2检验
QB1549-92
G4灯座应用QB1550中5.1和5.4所示量规进行检验。3.2GZ4和GZ6.35灯座
3.2.1型式和尺寸
附加安装环
尺寸符号
注：①本图表仅规定灯座的电气连接部分，有关机械和光学的整套装置应参见有关卤钨灯的标准。1）该尺寸只用于触点上方有隔板孔的尺寸。mm
质量kg
2）I，尺寸值包括通风散热空间。如灯座带有护罩，为确保灯的插脚温度不超过相应灯所确定的数值，则需进行验证。
3）1.值和N值仅表明灯泡各部件所占的空间与灯座（灯具)的刚性部件所占的空间的分界线。381

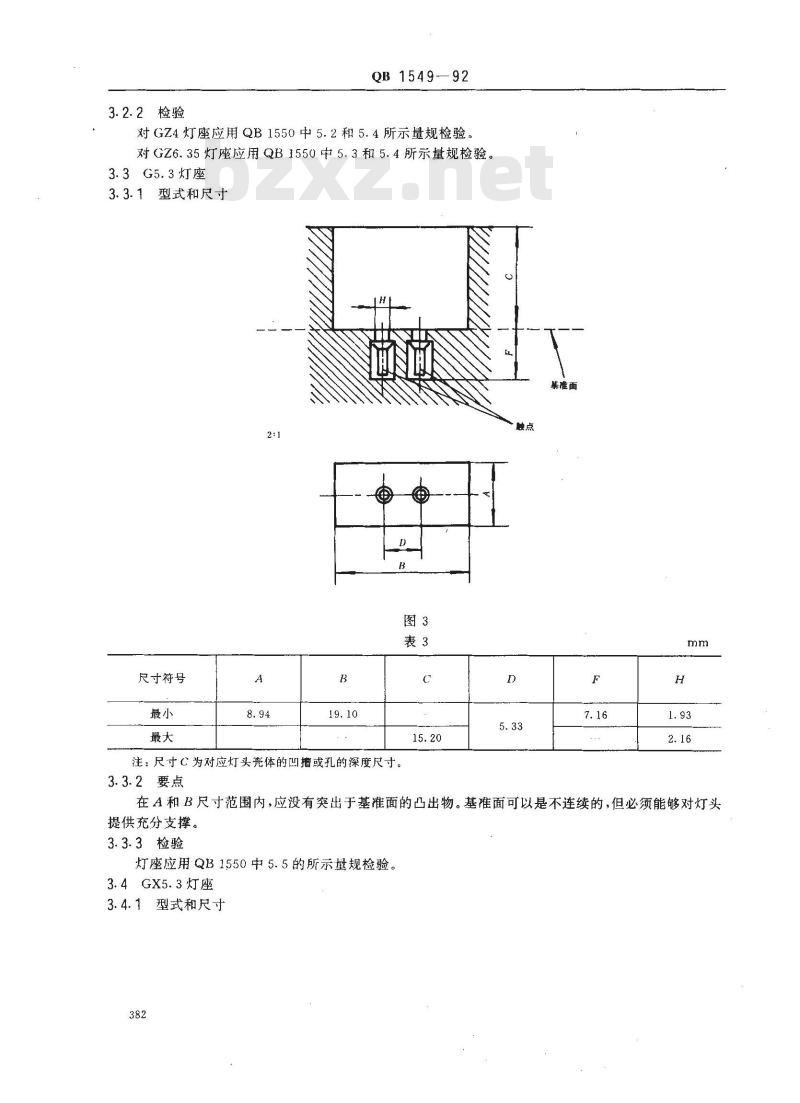

3.2.2检验
QB 1549—92
对GZ4灯座应用QB1550中5.2和5.4所示量规检验。对GZ6.35灯座应用QB1550中5.3和5.4所示量规检验。3.3G5.3灯座
3.3.1型式和尺寸
尺寸符号
注；尺寸℃为对应灯头壳体的凹撸或孔的深度尺寸。3.3.2要点
基准面
在A和B尺寸范围内，应没有突出于基准面的凸出物。基准面可以是不连续的，但必须能够对灯头提供充分支撑。
3.3.3检验
灯座应用QB1550中5.5的所示量规检验。3.4GX5.3灯座
3.4.1型式和尺寸
绝缘材料
寸符号　
QB1549—92

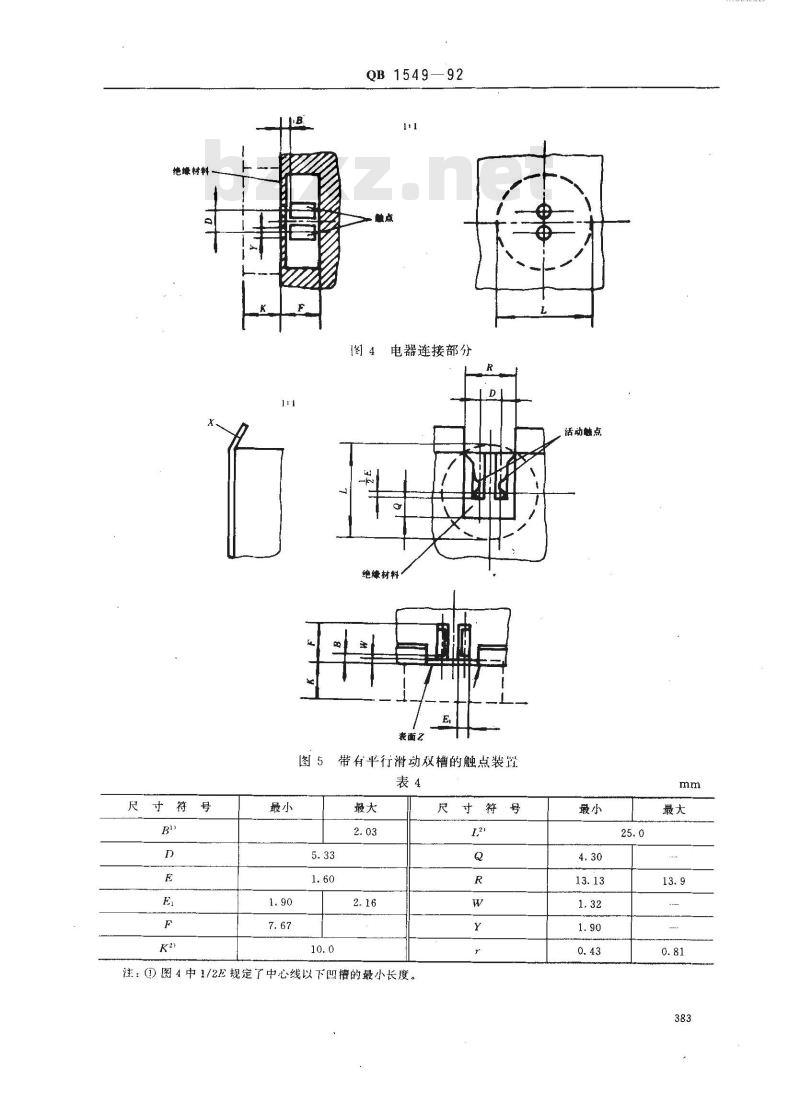

图4电器连接部分
绝缴材
表面Z
图5带有平行滑动双槽的触点装置表4
注：①图4中1/2E规定了中心线以下叫槽的最小长度。尺寸符号
活动魅点
②图中X处应带有导人角或圆孤R。QB 1549—92

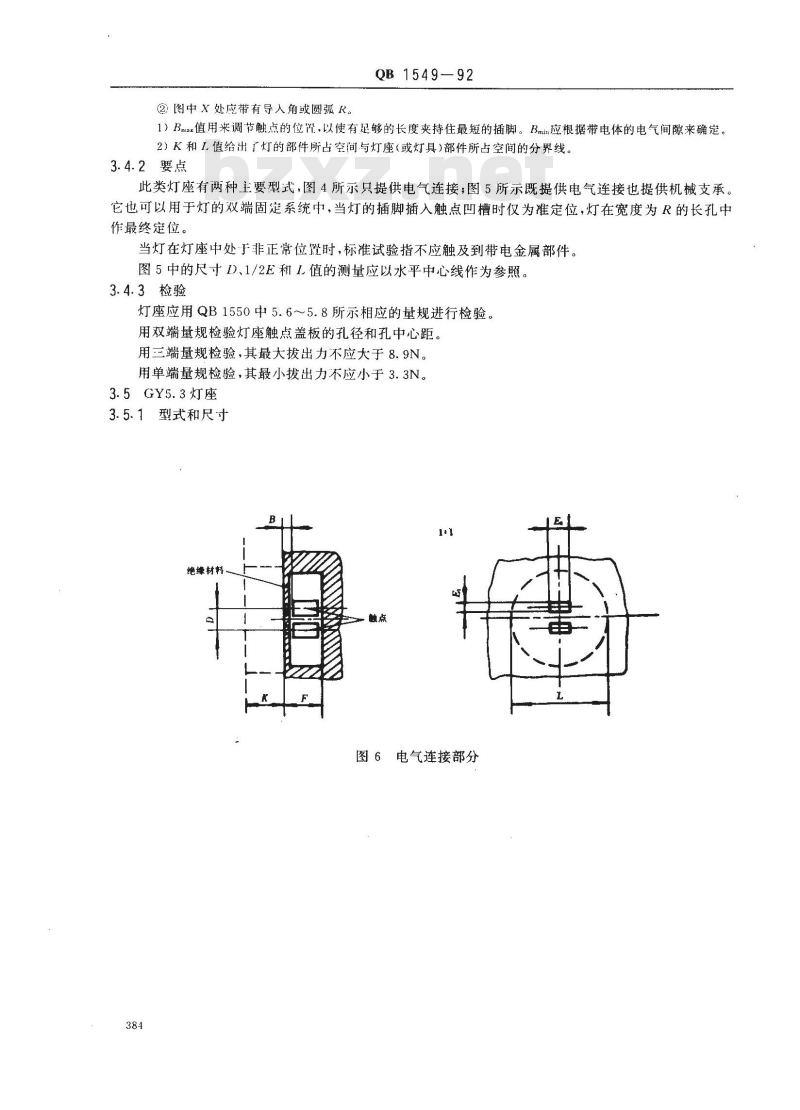

1）Bmx值用来调节触点的位，以使有足够的长度夹持住最短的插脚。Bmi应根据带电体的电气间隙来确定。2）K和L值给出了灯的部件所占空间与灯座(或灯具)部件所占空间的分界线。3.4.2要点
此类灯座有两种主要型式，图4所示只提供电气连接；图5所示既提供电气连接也提供机械支承。它也可以用于灯的双端固定系统中，当灯的插脚插入触点凹槽时仅为准定位，灯在宽度为R的长孔中作最终定位。
当灯在灯座中处于非正常位置时，标准试验指不应触及到带电金属部件。图5中的尺寸I)、1/2E和L值的测量应以水平中心线作为参照。3.4.3检验
灯座应用QB1550中5.6~5.8所示相应的量规进行检验。用双端量规检验灯座触点盖板的孔径和孔中心距。用三端量规检验，其最大拔出力不应大于8.9N。用单端量规检验，其最小拔出力不应小于3.3N。3.5GY5.3灯座
3.5.1型式和尺寸
绝材料
图6电气连接部分
尺寸符号
QB 1549-92
绝缘材
轰面Z
图7带有平行滑动双槽的触点装置表5
注：①图6中1/2E规定了中心线以下凹槽的最小长度。②图7中X处，建议带有导入角或圆弧R。尺寸符号　
一活动触点
1）Bmx值用来调节触点的位置，以使有足够的长度夹持住最短的插脚。Bmin应根据带电体的电气间隙来确定。2）K和I.值给出了灯的部件所占空间与灯座（或灯具)部件所占空间的分界线。3.5.2要点
此类灯座有两种主要型式，图6所示只提供电气连接；图7所示既提供电气连接，也提供机械支撑。它也可以用于灯的双端固定系统中。GY5.3灯座的绝缘外壳及凹槽的结构应能防止GX5.3的灯头插入。当灯在灯座中处于非正常位置时，标准试验指不应触及到带电金属部件。图7中尺寸D、1/2E和L值的测量应以水平中心线作为参照。3.5.3检验
灯座应用QB1550中5.6~5.8所示相应的量规进行检验。用双端量规检验灯座的尺寸D、E和E2值：385
QB 1549—92
用三端量规检验，其最大拔出力不应大于8.9N；用单端量规检验，其最小拔出力不应小于3.3N。3.6G9.5灯座
3.6.1型式和尺寸
基准面X
尺寸符号
注：!）这些值表示灯座陶瓷绝缘体的空间。2）测量N值时，应测量到触点顶部的有效接触面。3.6.2要点
尺寸符号
基准面Y
东力点
触点的结构应能适应具有最大和最小直径及中心距的灯头插脚。触点应能至少通过10A电流。386
QB1549—92
夹持灯头的簧片的压力点应为圆片形，其半径为2.6～2.8mm，厚度不小于0.76mm。3.6.3检验
各值均应用QB1550中5.9所示量规检验。触点最小夹持力应用QB1550中5.10所示量规检验。3.7GX9.5灯座
3.7.1型式和尺寸
夹持簧片
金属散热套
绝缘体
尺寸符
尺寸符号
注：1）夹持簧片处于自由位置时，该值不得大于12.3mm，处于完全张开的位置时，该值不得小于16.2mm。3.7.2要点
灯座--般情况带有金属散热套。触点应能至少通过10A电流。
3.7.3检验
QB 1549—92
用QB1550中5.11所示相应量规检验装有最大尺寸灯头的灯插入灯座的匹配情况用Q31550中5.12中所示堪规检验灯座触点最小夹持力。用QB1550中5.13所示量规检验最小尺寸灯头在灯座中的匹配状态。3.8GY9.5和GZ9.5灯座
3.8.1型式和尺寸
注：1）该值只适用于装有灯的爽持龄片的范围。2）适用于GY9.5灯座。
3）适用于G7.9.5灯座。
4）供设计时采用。
5）J和K规定的是底座平面的最小轮廊。3.8.2要点
GY9.5和GZ9.5灯座基本相周，只是尺寸B和有所不同。灯座如果带有火持灯头的部件时，其夹持片应凸向灯头。基雄面
灯座中任何可能超越基准平而的部件应符含A、B和C尺寸所规定的范围。388
QB 1549—92
灯座的触点应能与具有最小和最人尺寸的灯头插脚相配合。3.8.3检验
应用QB1550中5.14所示量规对灯座进行综合检验。3.9G22灯座
3.9.1型式和尺寸
尺寸符号
注：1）尺寸A，、X和Y规定了定位区的极限范围，基准面应位于图的阴影区内，它们可以是断续的。2）尺寸J和K规定了容纳灯泡完整玻璃基的排气管尖的最小空间。mm
TKAKAca
QB154992Www.bzxZ.net
3）尺寸S规定了容纳完整玻璃基的裙边的最小空间。尺寸S是灯座触点的上表面。3.9.2要点
灯座触点应能与具有最小和最大尺寸的灯头插脚相配合。灯座上可以带有与灯头或灯头插脚槽口相啮合的，将灯压向灯座的夹持装置。3.9.3检验
灯座应用QB1550中5.15所示的量规进行检验。3.10G38灯座
3.10.1型式和尺寸
基准面
绝缘体
3.10.2要点
QB1549-92
尺寸符号　
灯座供装有标准灯头的2～10kW的灯泡的使用而设计。最小
灯的标称玻颈直径或灯头裙边直径为105mm的10kW灯泡所用灯座应带有支撑灯的装置。此装置应完全位于平行于基准面而且与基准面的距离分别为67mm和95mm的两个平面之间。灯具中如有类似装置，则除外。
带有整体式玻璃灯端的5kW和10kW的灯泡所用的灯座，当配有支撑装置时，支撑应位于基准面以上30～40mm的范围以内。不同极性的带电部件之间以及带电部件与其它金属件之间的绝缘距离应符合有关电气标准的规定。
3.10.3检验
灯座应用QB1550中5.16～5.18所示相应量规进行检验。用来安装带有最大尺寸灯端的灯的灯座用通规A检验。灯座触点孔的中心距用通规B检验灯座触点的最小夹持力用单插脚量规检验。3.11GY16灯座
参见附录A（参考件）。
