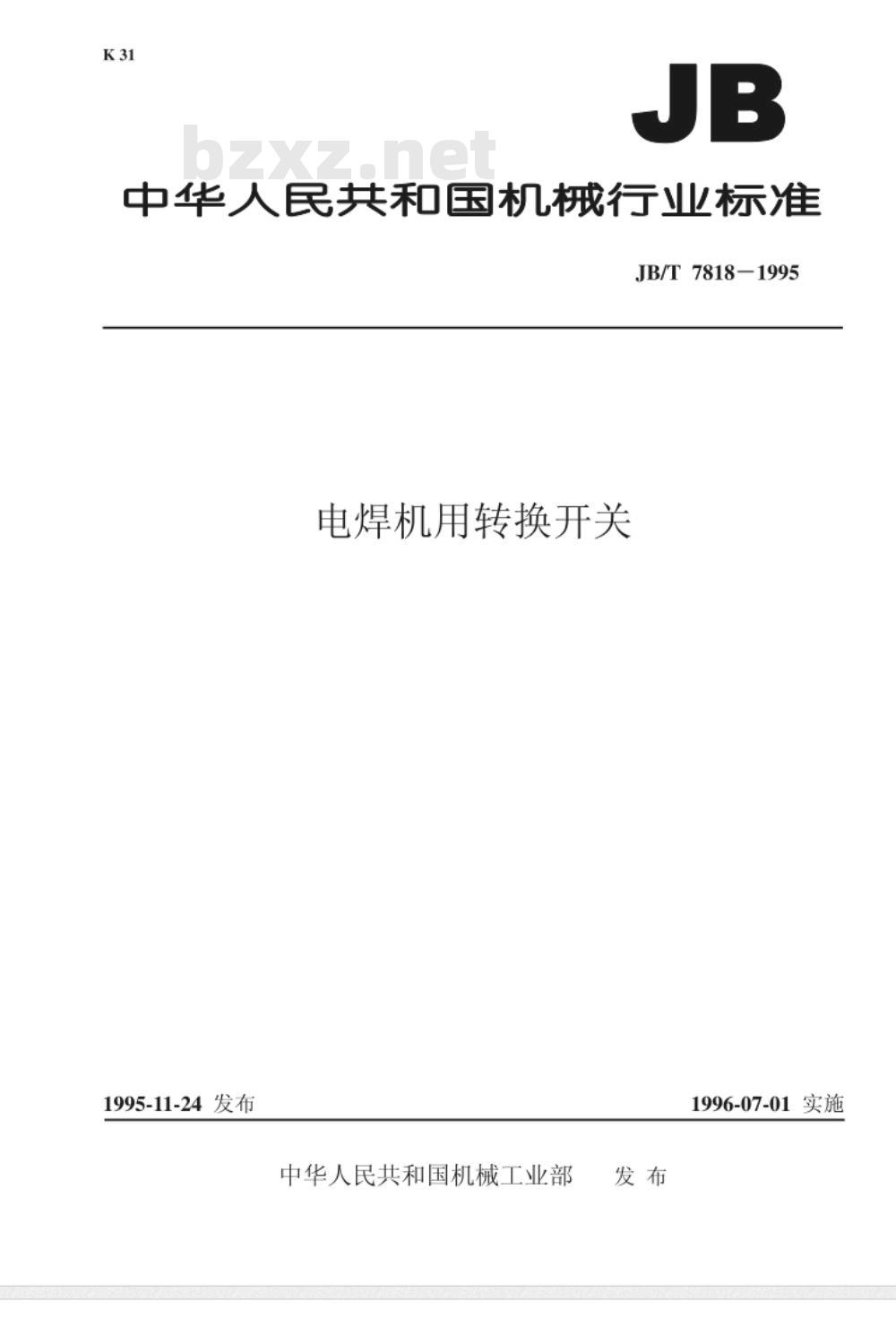

【机械行业标准(JB)】 电焊机用转换开关

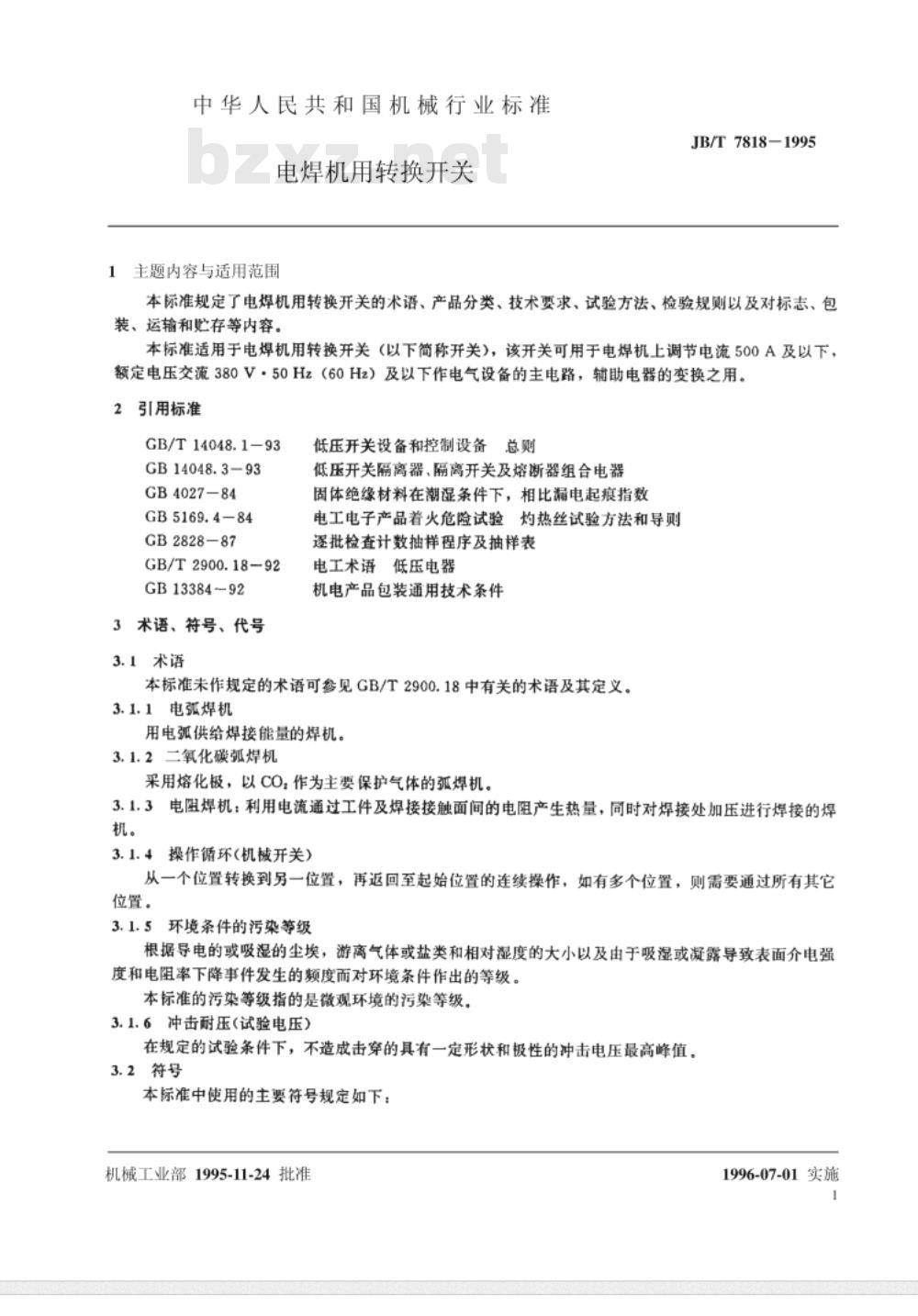

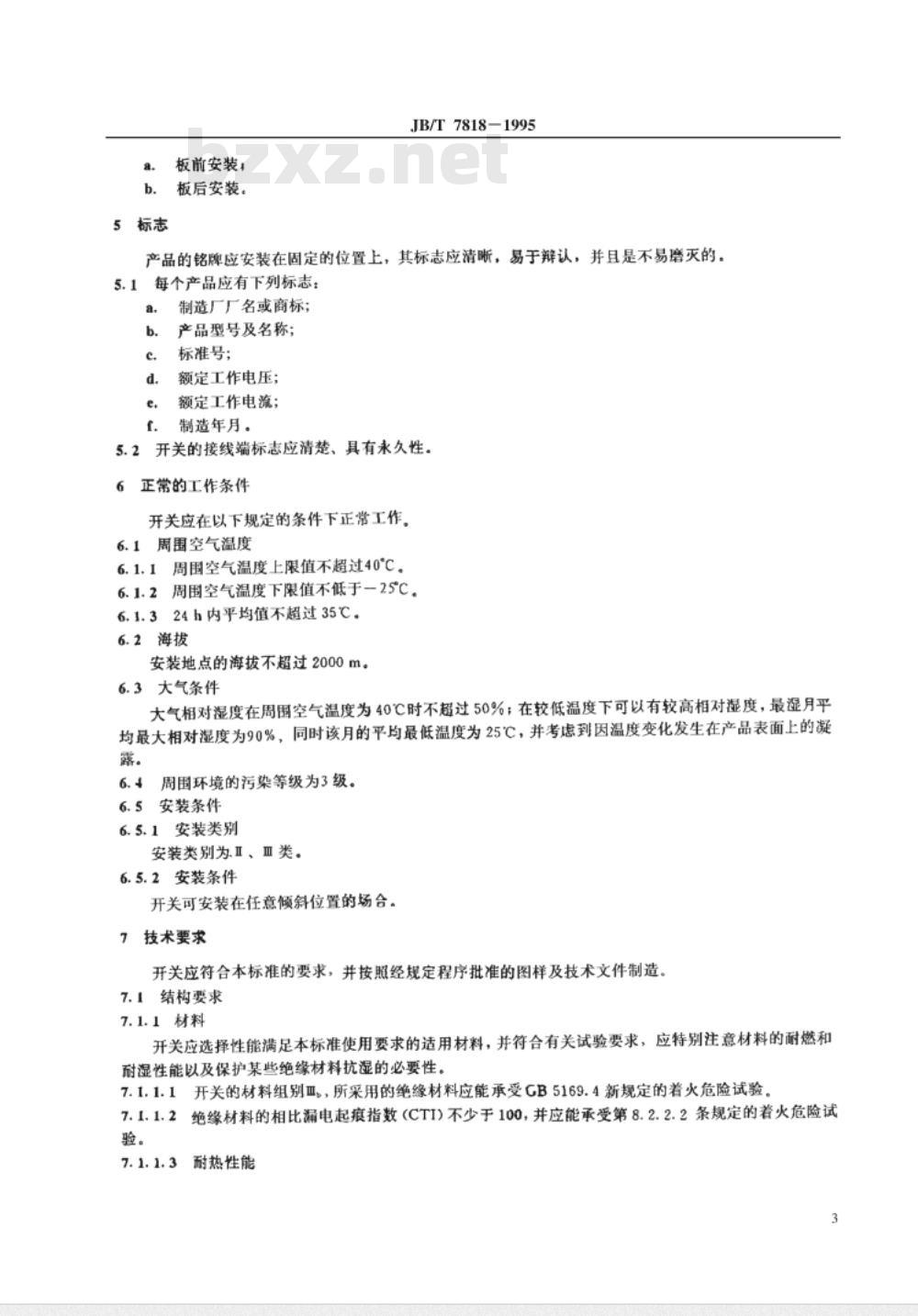

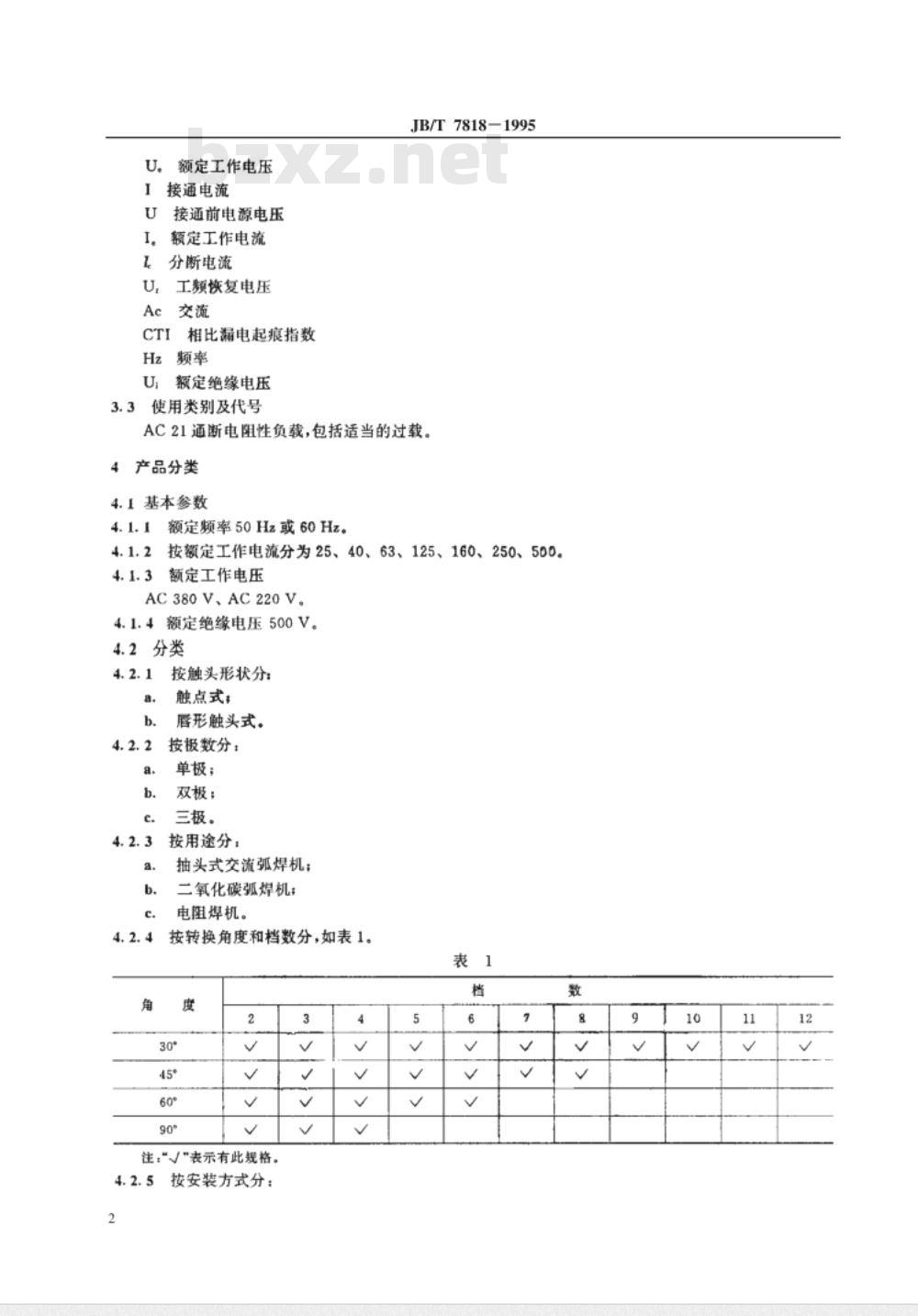

中华人民共和国机械行业标准 JB/T7818-1995 电焊机用转换开关 发布日期：1995-11-24 实施日期：1996-07-01 发布单位：中华人民共和国机械工业部 1 主题内容与适用范围 本标准规定了电焊机用转换开关的术语、产品分类、技术要求、试验方法、检验规则以及对标志、包装、运输和贮存等内容。 本标准适用于电焊机用转换开关（以下简称开关），该开关可用于电焊机上调节电流500A及以下，额定电压交流380V·50Hz（60Hz）及以下作电气设备的主电路，辅助电器的变换之用。 2 引用标准 GB/T 14048.1 GB 14048.3—93 GB 4027-84 GB 5169.4 GB 2828-87 GB/T 2900.18-92 GB 13384—92 3 术语、符号、代号 3.1 术语 本标准未作规定的术语可参见GB/T 2900.18中有关的术语及其定义。 3.1.1 电弧焊机：用电弧供给焊接能量的焊机。 3.1.2 二氧化碳弧焊机：采用熔化极，以CO2作为主要保护气体的弧焊机。 3.1.3 电阻焊机：利用电流通过工件及焊接接触面间的电阻产生热量，同时对焊接处加压进行焊接的焊机。 3.1.4 操作循环（机械开关）：从一个位置转换到另一位置，再返回至起始位置的连续操作；如有多个位置，则需要通过所有其它位置。 3.1.5 环境条件的污染等级：根据导电的或吸湿的尘埃、游离气体或盐类和相对湿度的大小以及由于吸湿或凝露导致表面介电强度和电阻率下降事件发生的程度而对环境条件作出的等级。本标准的污染等级指的是微观环境的污染等级。 3.1.6 冲击耐压（试验电压）：在规定的试验条件下，不造成击穿的具有一定形状和极性的冲击电压最高峰值。 3.2 符号 本标准中使用的主要符号规定如下： U：额定工作电压 U₀：接通前电源电压 I：额定工作电流 I_断：分断电流 U_n：工频恢复电压 Ac：交流 CTI：相比漏电起痕指数 Hz：频率 U：额定绝缘电压 AC21：使用类别及代号（通断电阻性负载，包括适当的过载） 4 产品分类 4.1 基本参数 4.1.1 额定频率：50Hz或60Hz。 4.1.2 额定工作电流：按额定工作电流分为25、40、63、125、160、250、500A。 4.1.3 额定工作电压：AC380V、AC220V。 4.1.4 额定绝缘电压：500V。 4.2 分类 4.2.1 按触头形状分：a. 触点式；b. 唇形触头式。 4.2.2 按极数分：a. 单极；b. 双极；c. 三极。 4.2.3 按用途分：a. 抽头式交流弧焊机；b. 二氧化碳弧焊机；c. 电阻焊机。 4.2.4 按转换角度和档数分，如表1所示： 表1 转换角度与档数对应关系 角度：30°、45°、60°、90° 档数：2、3、4、5档（具体视规格而定） 4.2.5 按安装方式分：a. 板前安装；b. 板后安装。 5 标志 产品的铭牌应安装在固定的位置上，其标志应清晰、易于辨认，并且是不易磨灭的。每个产品应有下列标志： 5.1 a. 制造厂厂名或商标；b. 产品型号及名称；c. 标准号；d. 额定工作电压；e. 额定工作电流；f. 制造年月。 5.2 开关的接线端标志应清楚、具有永久性。 6 正常的工作条件 开关应在以下规定的条件下正常工作。 6.1 周围空气温度 6.1.1 周围空气温度上限值不超过40℃。 6.1.2 周围空气温度下限值不低于-25℃。 6.1.3 24h内平均值不超过35℃。 6.2 海拔：安装地点的海拔不超过2000m。 6.3 大气条件：大气相对湿度在周围空气温度为40℃时不超过50%；在较低温度下可以有较高相对湿度，最湿月平均最大相对湿度为90%，同时该月的平均最低温度为-25℃，并考虑到因温度变化发生在产品表面上的凝露。 6.4 周围环境的污染等级为3级。 6.5 安装条件 6.5.1 安装类别为I、III类。
